MATLAB图形绘制：设置坐标比例（axis、daspect）

设置 坐标 比例

我们可以使用axis 命令 来设置绘图的范围，一般命令如下：

aixs([xmin xmax ymin ymax])

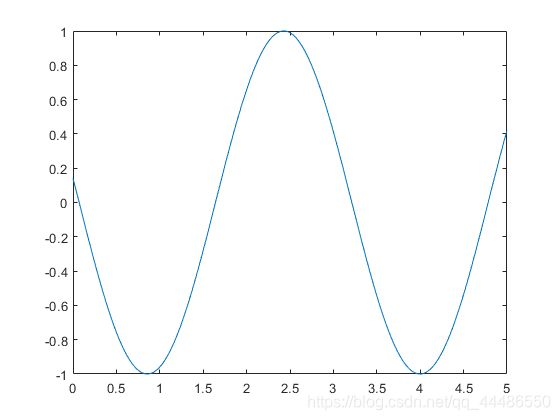

假设我们要产生 函数 y = sin(2x+3)在0~5之间的图像，我们考虑到y的值在-1和1之间，那么就可以设置y仅显示这些值：

>> x = [0:0.01:5];
>> y = sin(2*x + 3);
>> plot(x,y),axis([0 5 -1 1])

   现在我们绘制

   先试一下x在0～5，y在-1到1的范围：

>> x = [0:0.01:5];
>> y = exp(-1.5*x).*sin(5*x+3);
>> plot(x,y,'k'),axis([0 5 -1 1])

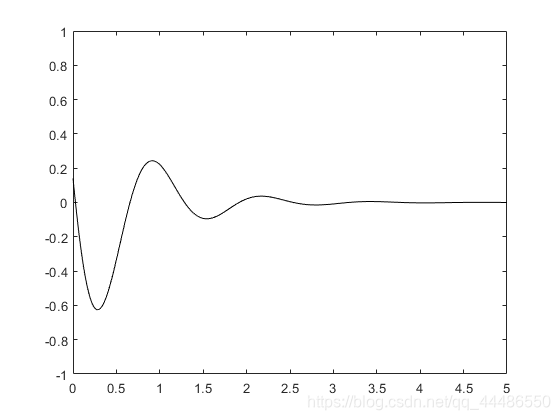

图像如下：

从图中可以看到，y的范围还可以再调整。

   我们尝试把y的范围调整到-0.7~0.3之间，所以把axis命令变为下面的形式：

>> plot(x,y,'k'),axis([0 5 -0.7 0.3])

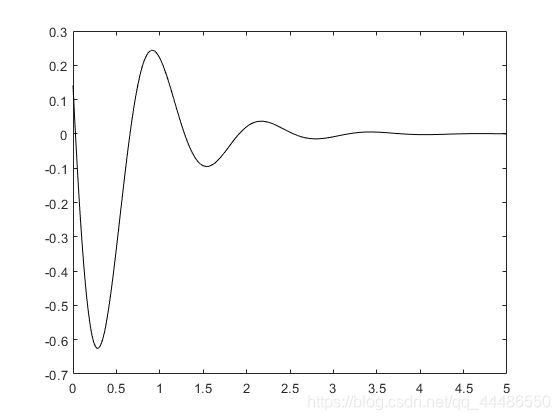

   现在的图像看起来更加的紧凑了。

   下面我们绘制

   在MATLAB中对函数进行平方正确的做法是使用数组相乘，即点乘：


   例如：

>> y = sin(5*x).^2;

我们使用黑色的点线来 绘图 ：

>> x = [0:0.01:1];
>> y = sin(5*x).^2;
>> plot(x,y,'k:'),axis([0 1 0 1])

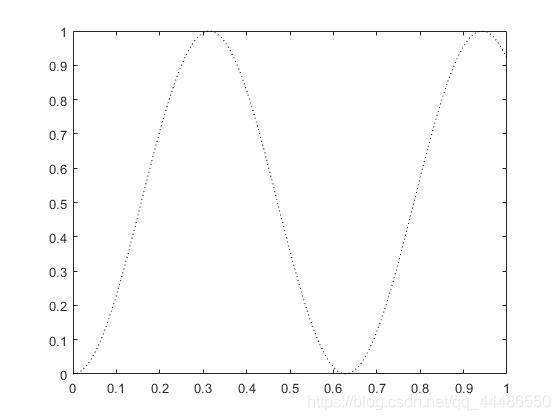

图片如下：

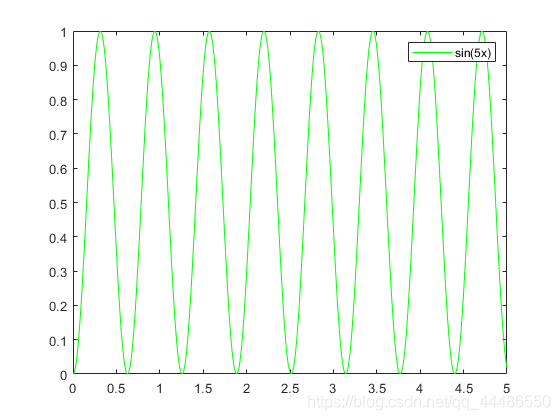

x在0~5之间的函数图像：


   复习：

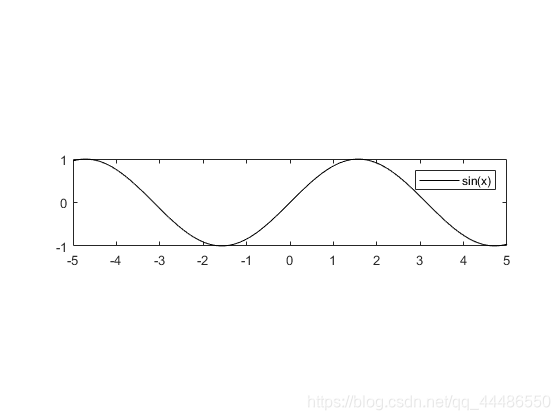

• axis equal 坐标轴等间距
• axis square 产生正方形图像
