MATLAB绘图坐标轴范围设置：xlim、ylim、zlim完整指南

指定坐标轴范围

您可以设置 x 轴、y 轴和 z 坐标轴范围，以 控制 数据在坐标区上的显示位置。您也可以更改 x 轴线和 y 轴线的显示位置（仅适用于二维绘图），或反转值沿每条轴递增的方向。

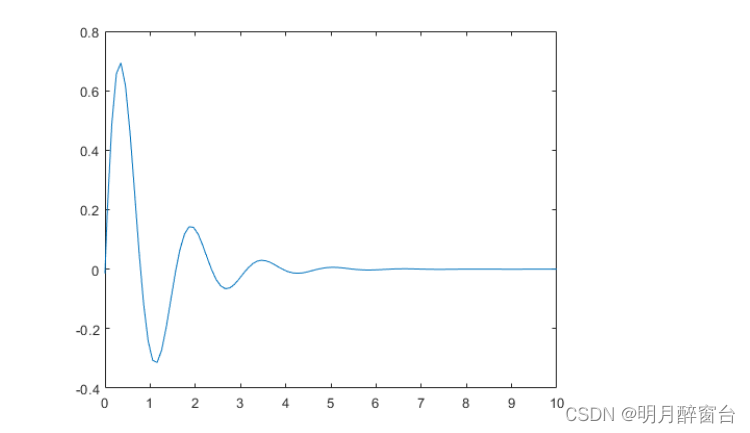

更改坐标轴范围

创建一个线图。使用 xlim 和 ylim 函数指定坐标轴范围。对于三维 绘图 ，请使用 zlim 函数。将 [min max] 形式的二元素向量传递给函数。

x = linspace(-10,10,200);
y = sin(4*x)./exp(x);
plot(x,y)
xlim([0 10])
ylim([-0.4 0.8])

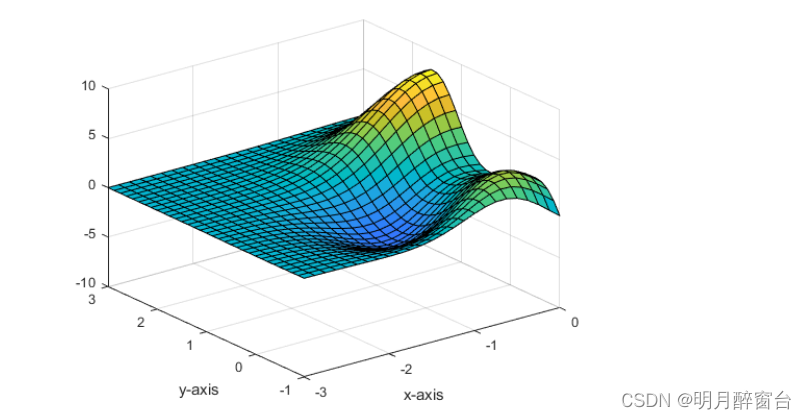

使用半自动坐标轴范围

将 x 轴范围最大值设为 0，y 轴范围最小值设为 -1。其他范围则由 MATLAB 选择。对于 自动计算 的最小值或最小值范围，分别使用 -inf 或 inf 来表示。

[X,Y,Z] = peaks;
surf(X,Y,Z)
xlabel('x-axis')
ylabel('y-axis')
xlim([-inf 0])
ylim([-1 inf])

还原为默认范围

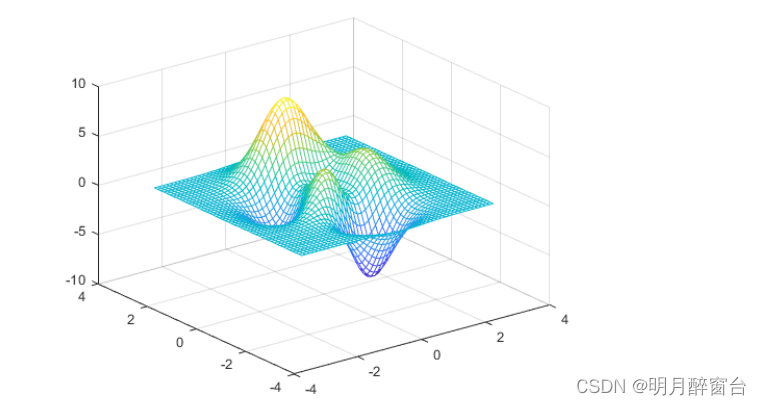

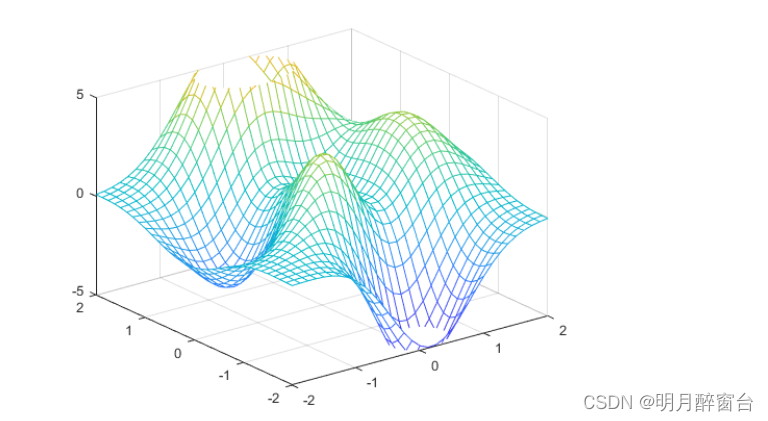

创建一个网格图并更改坐标轴范围，然后还原为默认范围。

[X,Y,Z] = peaks;
mesh(X,Y,Z)
xlim([-2 2])
ylim([-2 2])
zlim([-5 5])

xlim auto
ylim auto
zlim auto

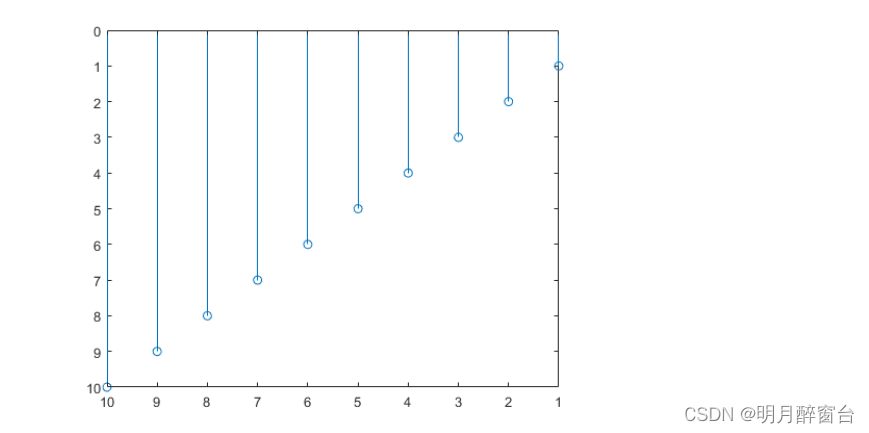

反转坐标轴方向

通过设置 Axes 对象的 XDir 和 YDir 属性，可控制 x 轴和 y 轴值递增的方向。这些属性可以设置为 ‘reverse’ 或 ‘normal’（默认值）。使用 gca 命令 可访问 Axes 对象。

stem(1:10)
ax = gca;
ax.XDir = 'reverse';
ax.YDir = 'reverse';

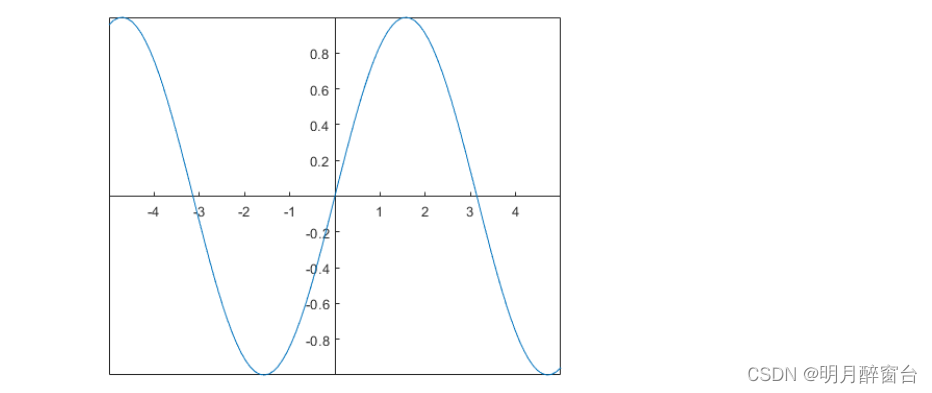

显示通过原点的轴线

默认情况下，x 轴和 y 轴沿坐标区的外 边界 显示。通过设置 Axes 对象的 XAxisLocation 和 YAxisLocation 属性来更改轴线位置，以使轴线在原点 (0,0) 处交叉。将 XAxisLocation 设置为 ‘top’、‘bottom’ 或 ‘origin’。将 YAxisLocation 设置为 ‘left’、‘right’ 或 ‘origin’。这些属性仅适用于二维视图中的坐标区。

x = linspace(-5,5);
y = sin(x);
plot(x,y)

ax = gca;
ax.XAxisLocation = 'origin';
ax.YAxisLocation = 'origin';

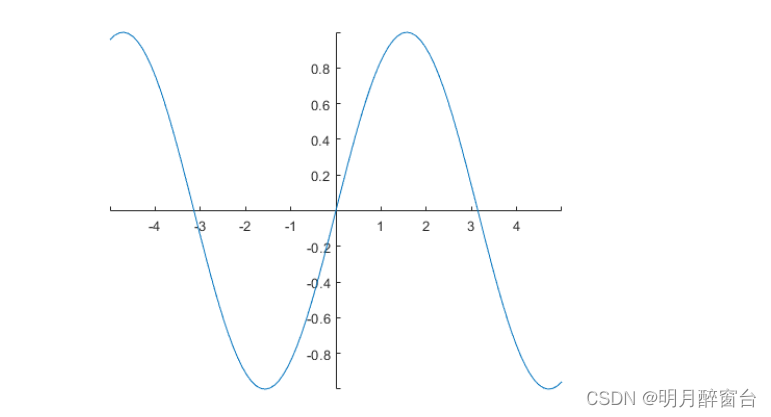

   删除坐标区框轮廓。

box off
