在Matlab绘图中添加数学公式（分式等）
如何在matlab的fig中显示tex公式

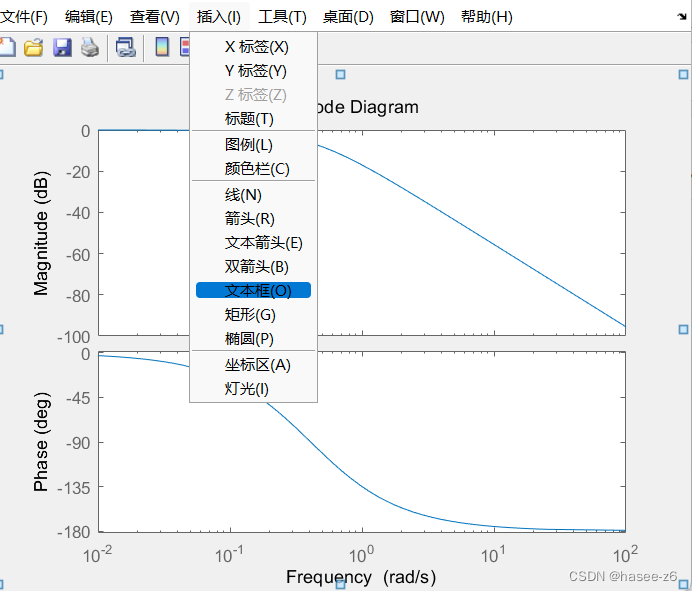

首先，选择插入->文本框，如下图所示

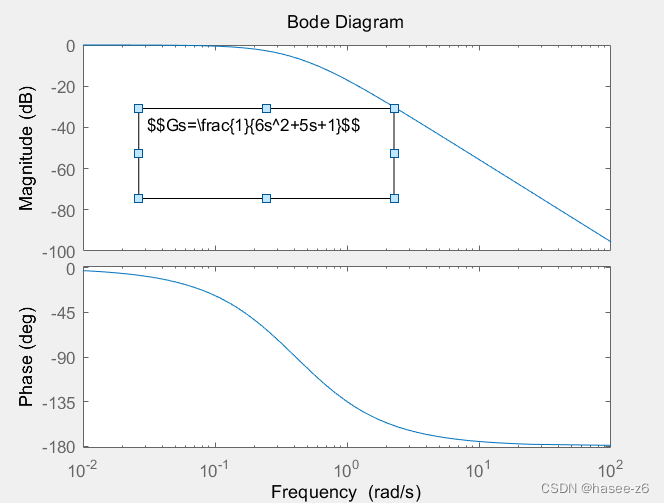

以latex格式把公式写进去

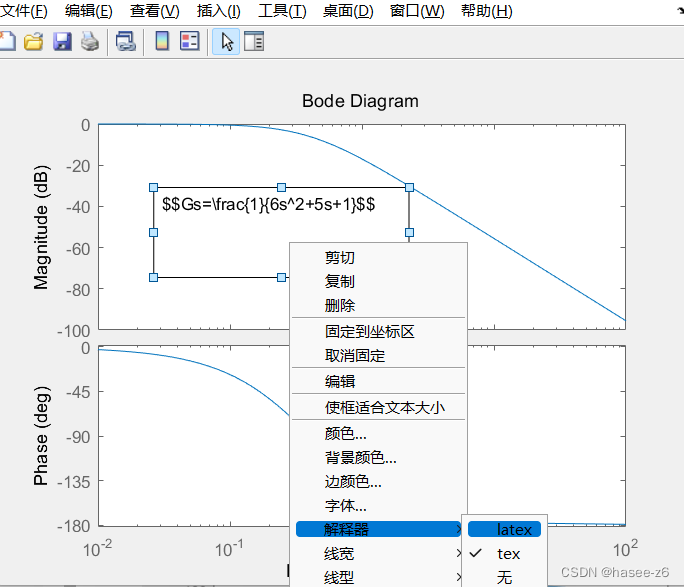

选择文本框后单击右键

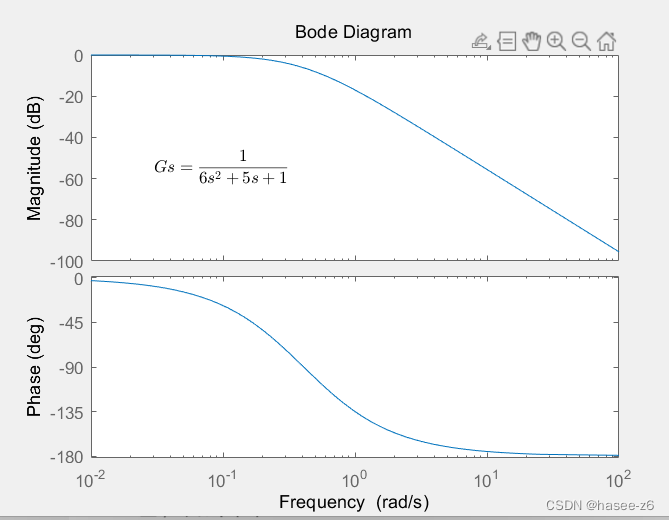

再从上图中选择使框适合文本大小，边颜色改为白色，如下图

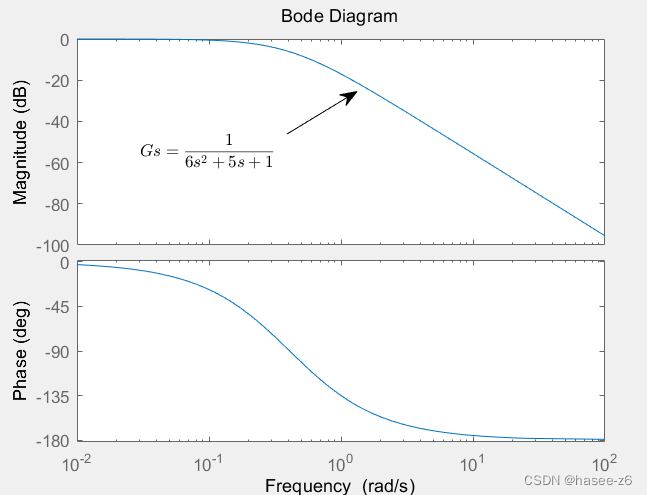

再从插入->箭头，选择箭头指向曲线，如下图所示
在命令行输入
h=text(1.78,-26.1,'$$Gs=\frac{1}{6s^2+5s+1}$$');
set(h,'Interpreter','latex');

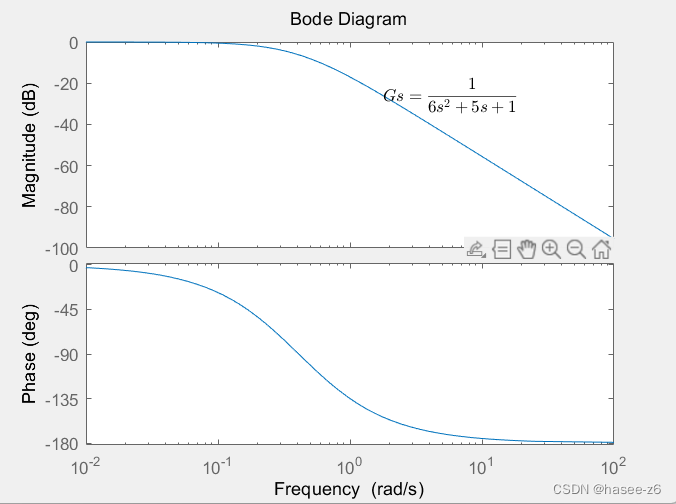

(1.78,-26.1)是公式在图上的位置，如下图所示
在 命令 行输入
h=legend('$$Gs=\frac{1}{6s^2+5s+1}$$');
set(h,'Interpreter','latex')

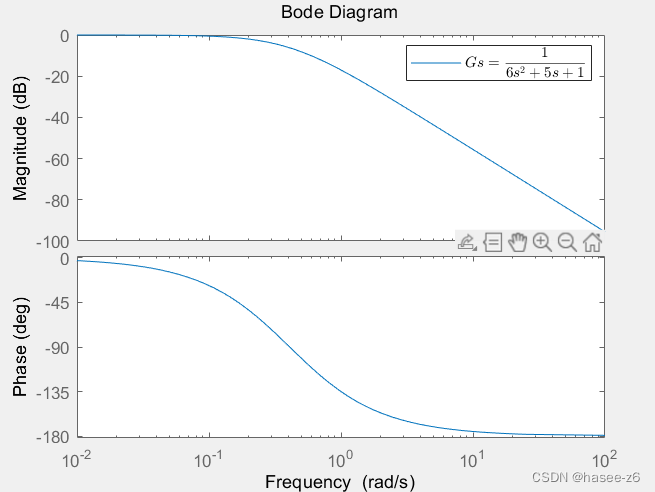

显示效果如下
