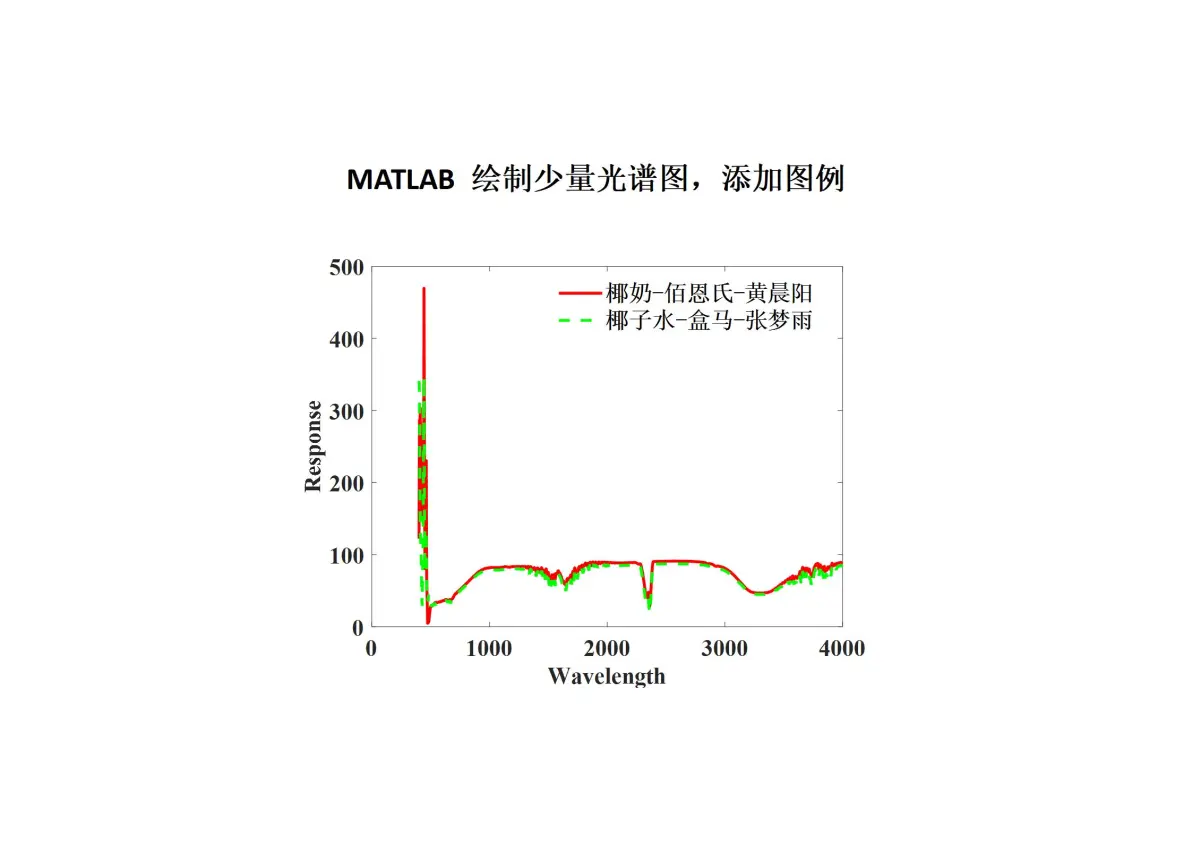

MATLAB绘制少量光谱图并添加图例技巧

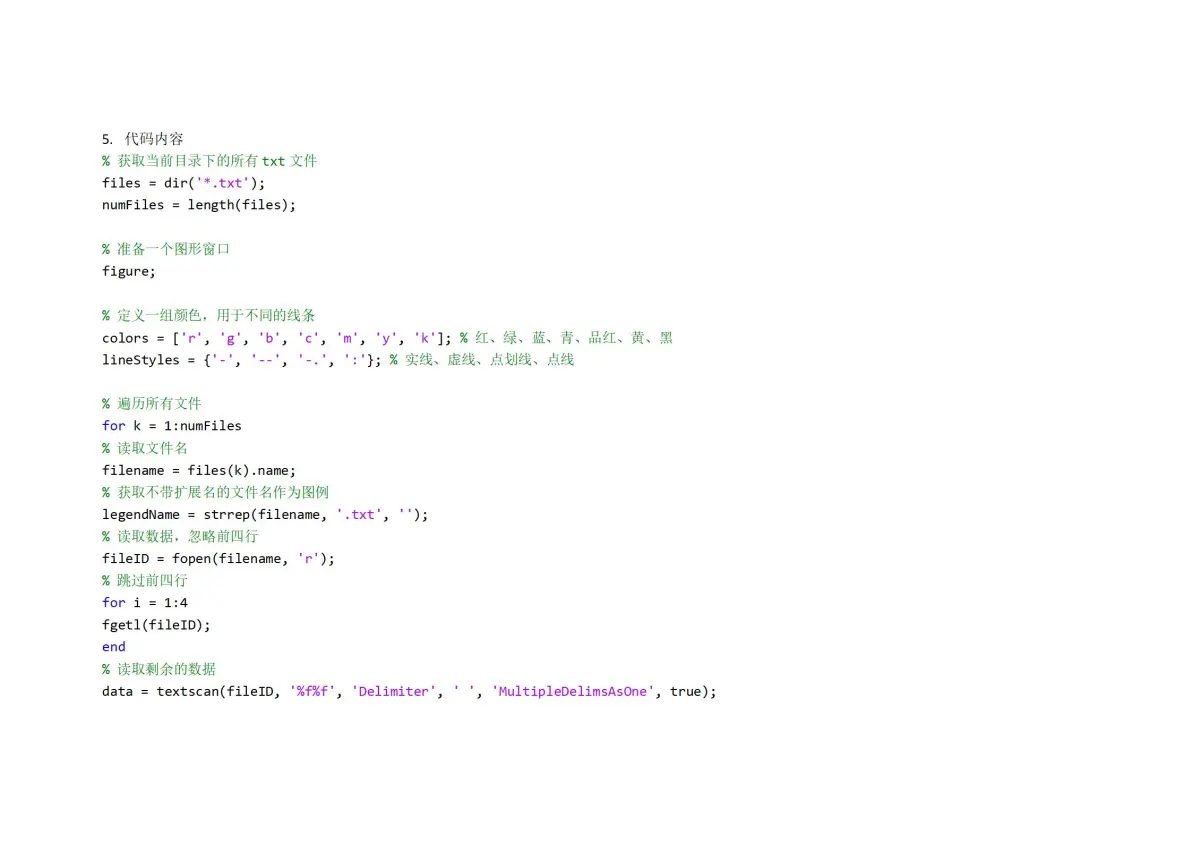

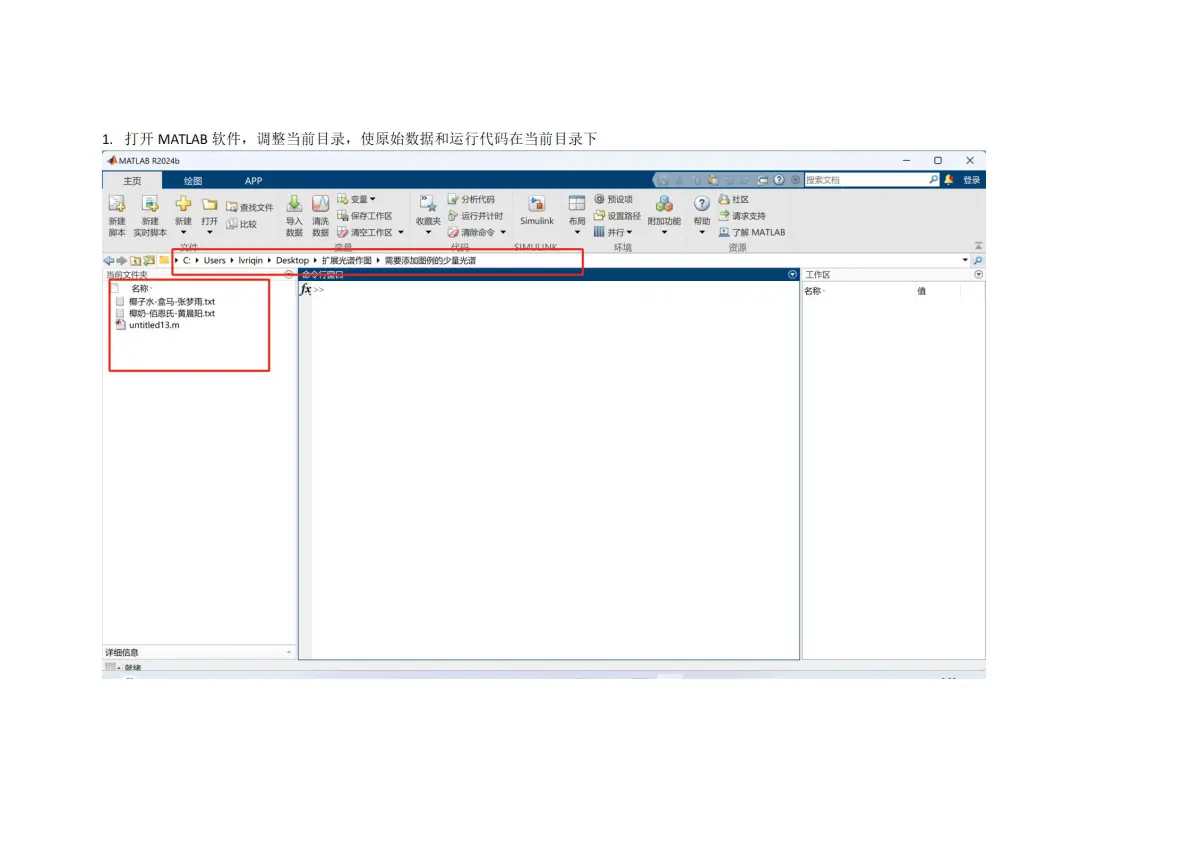

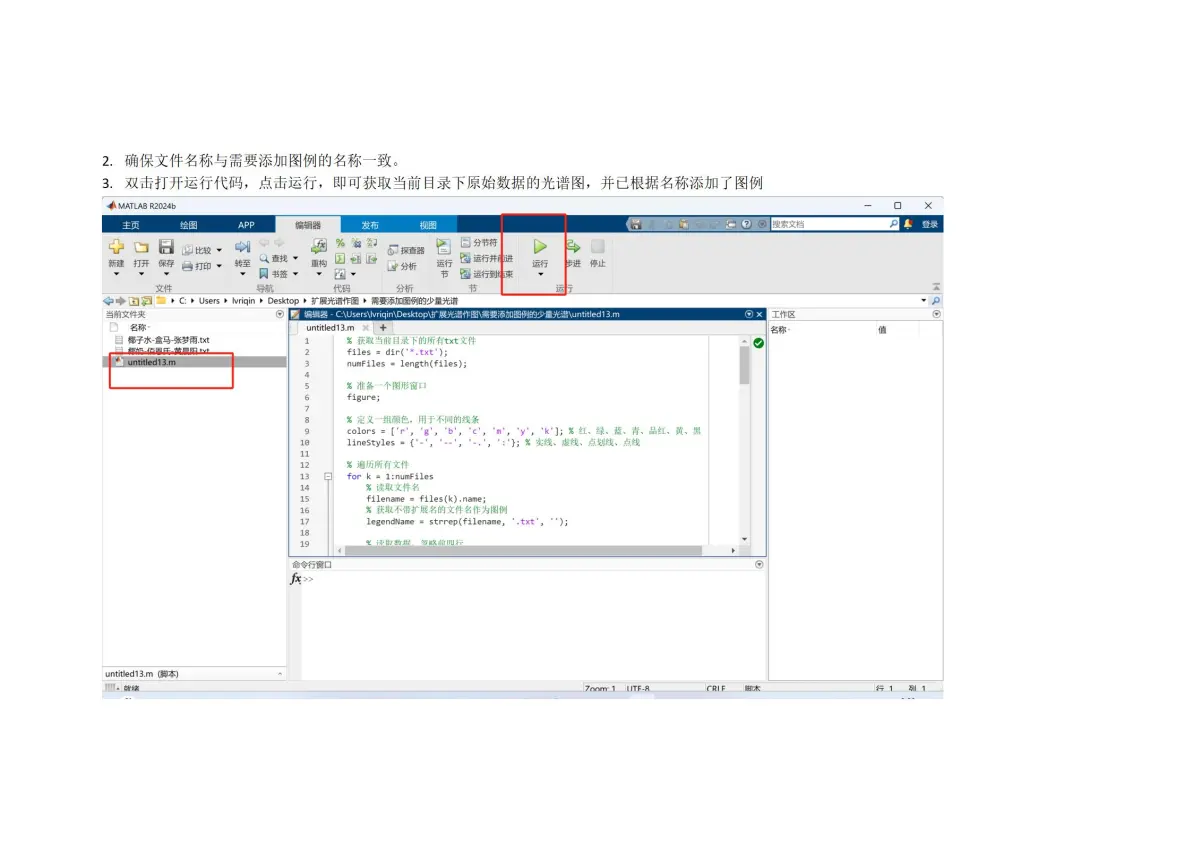

1. 代码内容

% 获取当前目录下的所有txt文件

files = dir('*.txt');

numFiles = length(files);

% 准备一个图形窗口

figure;

% 定义一组颜色，用于不同的线条

colors = ['r', 'g', 'b', 'c', 'm', 'y', 'k']; % 红、绿、蓝、青、品红、黄、黑

lineStyles = {'-', '--', '-.', ':'}; % 实线、虚线、点划线、点线

% 遍历所有文件

for k = 1:numFiles

% 读取文件名

filename = files(k).name;

% 获取不带扩展名的文件名作为图例

legendName = strrep(filename, '.txt', '');

% 读取数据，忽略前四行

fileID = fopen(filename, 'r');

% 跳过前四行

for i = 1:4

fgetl(fileID);

end

% 读取剩余的数据

data = textscan(fileID, '%f%f', 'Delimiter', ' ', 'MultipleDelimsAsOne', true);

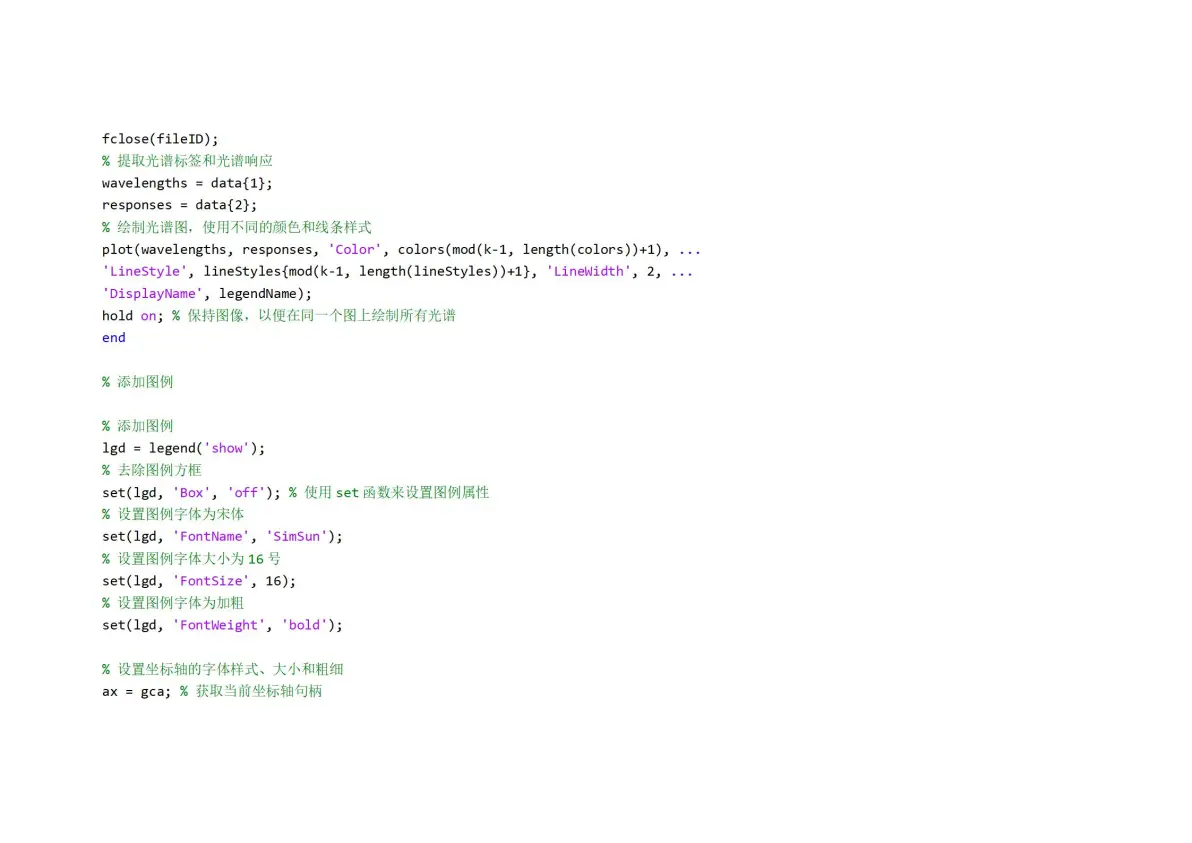

fclose(fileID);

% 提取光谱标签和光谱响应

wavelengths = data{1};

responses = data{2};

% 绘制光谱图，使用不同的颜色和线条样式

plot(wavelengths, responses, 'Color', colors(mod(k-1, length(colors))+1), ...

'LineStyle', lineStyles{mod(k-1, length(lineStyles))+1}, 'LineWidth', 2, ...

'DisplayName', legendName);

hold on; % 保持图像，以便在同一个图上绘制所有光谱

end

% 添加图例

% 添加图例

lgd = legend('show');

% 去除图例方框

set(lgd, 'Box', 'off'); % 使用set函数来设置图例属性

% 设置图例字体为宋体

set(lgd, 'FontName', 'SimSun');

% 设置图例字体大小为16号

set(lgd, 'FontSize', 16);

% 设置图例字体为加粗

set(lgd, 'FontWeight', 'bold');

% 设置坐标轴的字体样式、大小和粗细

ax = gca; % 获取当前坐标轴句柄

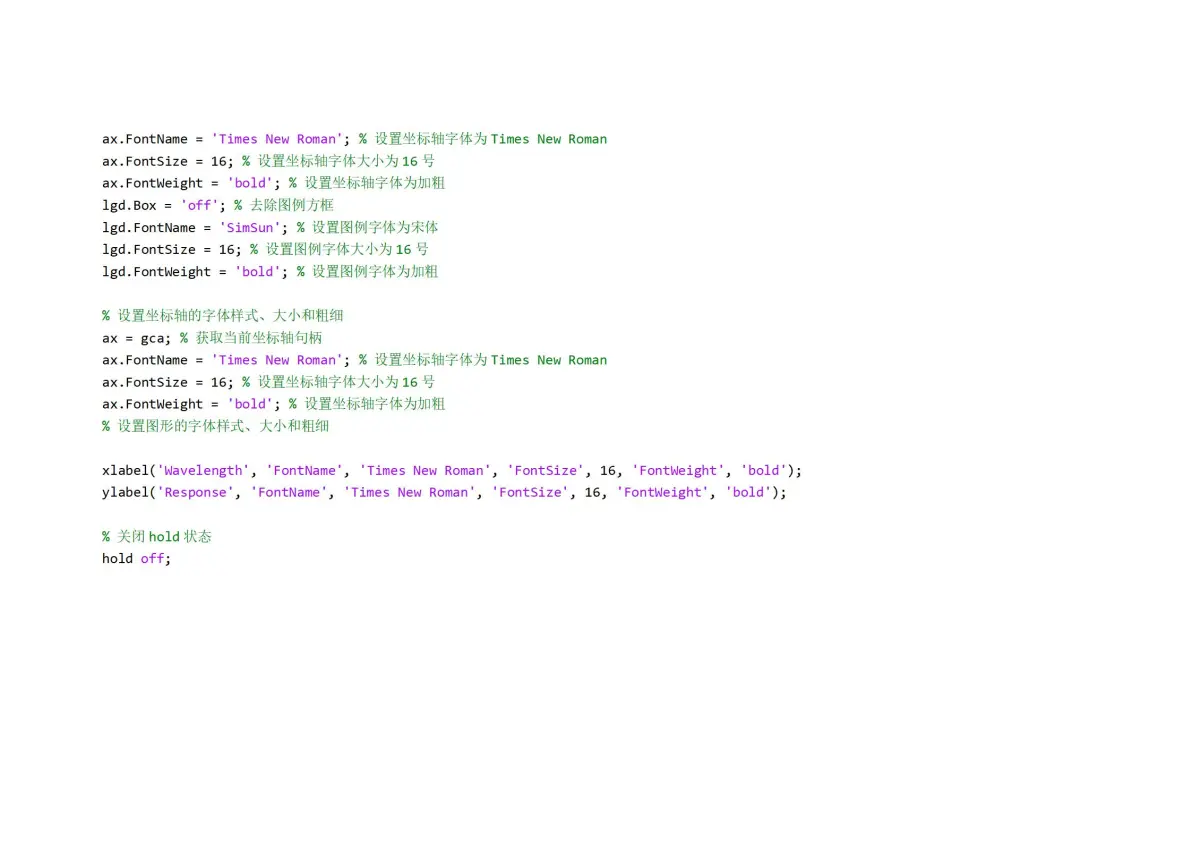

ax.FontName = 'Times New Roman'; % 设置坐标轴字体为Times New Roman

ax.FontSize = 16; % 设置坐标轴字体大小为16号

ax.FontWeight = 'bold'; % 设置坐标轴字体为加粗

lgd.Box = 'off'; % 去除图例方框

lgd.FontName = 'SimSun'; % 设置图例字体为宋体

lgd.FontSize = 16; % 设置图例字体大小为16号

lgd.FontWeight = 'bold'; % 设置图例字体为加粗

% 设置坐标轴的字体样式、大小和粗细

ax = gca; % 获取当前坐标轴句柄

ax.FontName = 'Times New Roman'; % 设置坐标轴字体为Times New Roman

ax.FontSize = 16; % 设置坐标轴字体大小为16号

ax.FontWeight = 'bold'; % 设置坐标轴字体为加粗

% 设置图形的字体样式、大小和粗细

xlabel('Wavelength', 'FontName', 'Times New Roman', 'FontSize', 16, 'FontWeight', 'bold');

ylabel('Response', 'FontName', 'Times New Roman', 'FontSize', 16, 'FontWeight', 'bold');

% 关闭hold状态

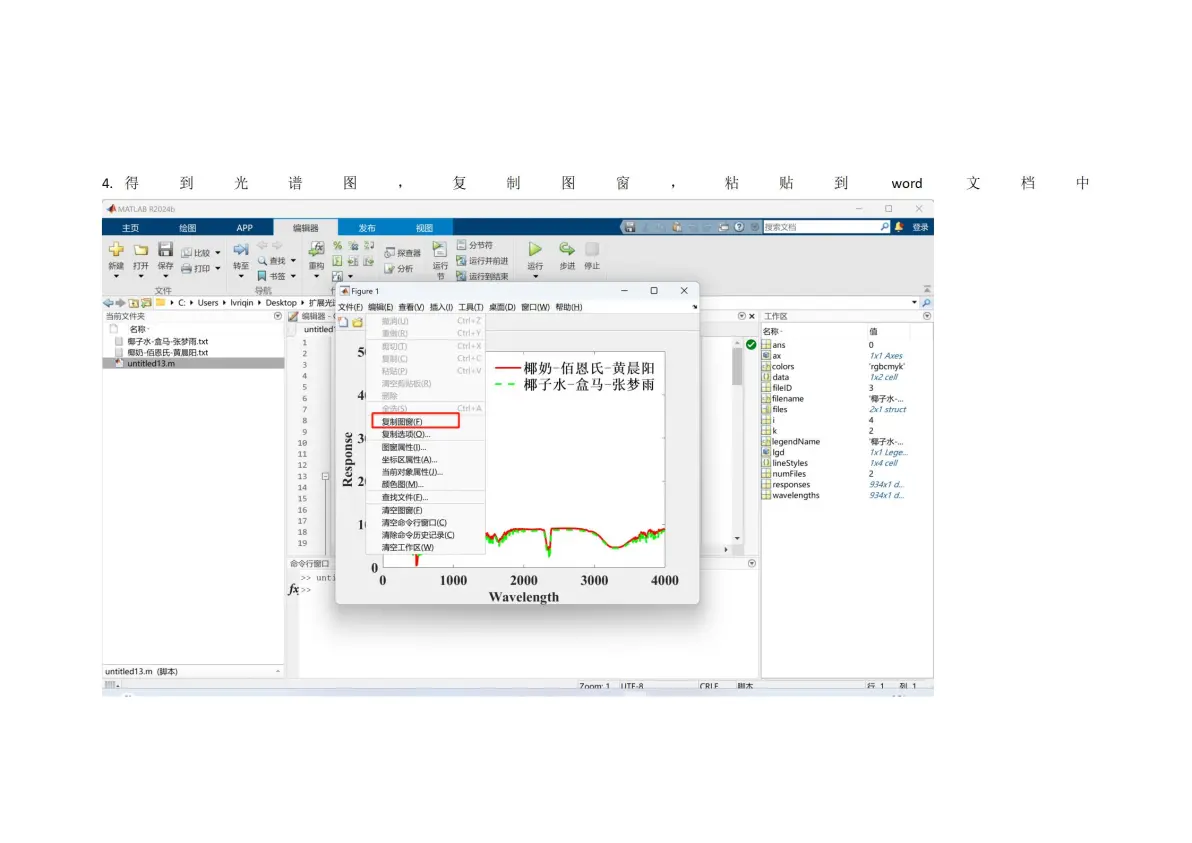

hold off;
