在MATLAB中输入美观公式：LaTeX快速入门

希望此文能帮你在MATLAB中更高效地处理文本和公式，以及操作FigureBest绘图软件。如果你会一些简单的LaTeX命令，那最好，如果不会，也不必恐慌！

$\int \frac{1}{\sqrt{1-x^{2}}}\mathrm{d}x= \arcsin x +C$
$\oint_L { \mathord{ \buildrel{ \lower3pt \hbox{$ \scriptscriptstyle \rightharpoonup$}} \over E} } \cdot { \rm{d}} \mathord{ \buildrel{ \lower3pt \hbox{$ \scriptscriptstyle \rightharpoonup$}}  \over l}  = 0$
$l \perp \beta ,l \subset \alpha \Rightarrow \alpha \perp \beta$
$x ={-b \pm \sqrt{b^2-4ac}\over 2a} $

1 初识 tex 解释器

1.1 none

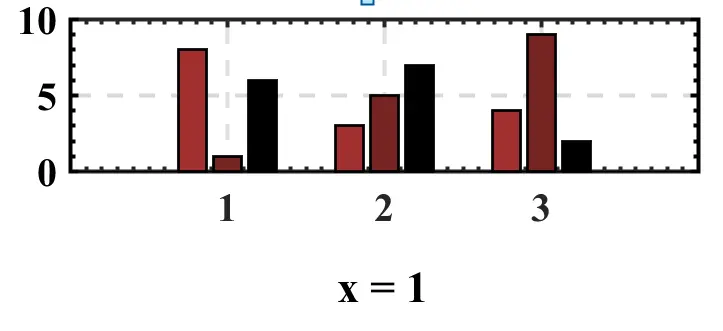

我们一定都会在文本框中输入一些英文字母和数字，比如：

1.2 tex

但是像alpha,beta这些特殊的符号怎么输入呢？

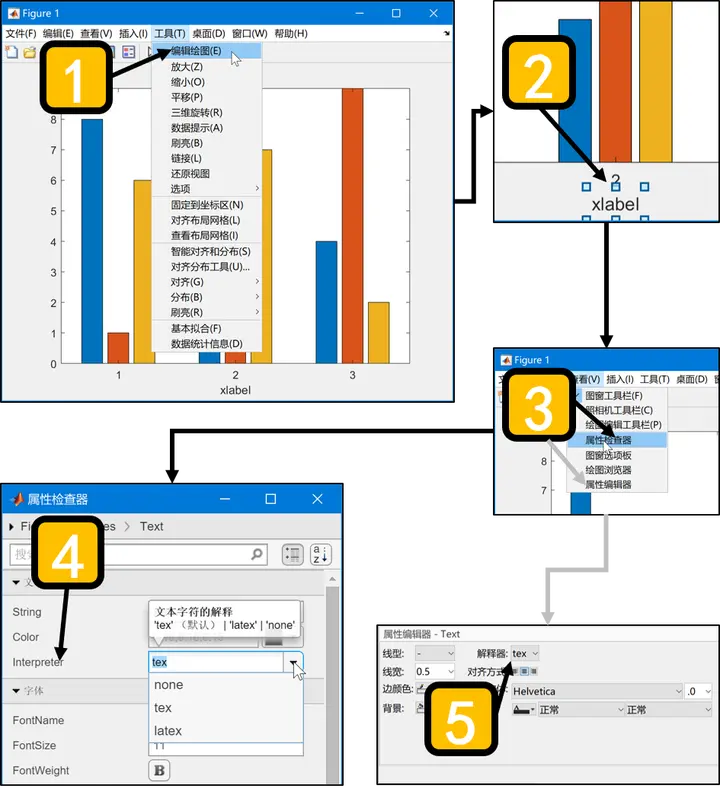

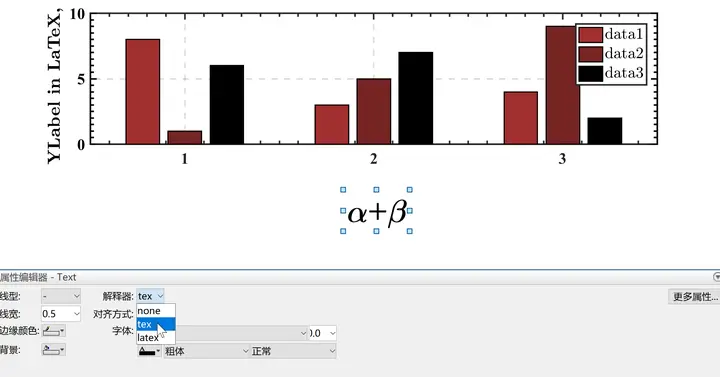

很简单！只要在文本框中输入\alpha+\beta这样的字符串然后打开tex解释器就可以（如上图左下角所示）。

有时我们没有进行这样的操作，特殊的符号也显示出来了，是因为matlab识别到反斜杠这类特殊字符，自动打开了tex解释器。

1.3 上下标

输入上下标的原理也类似：

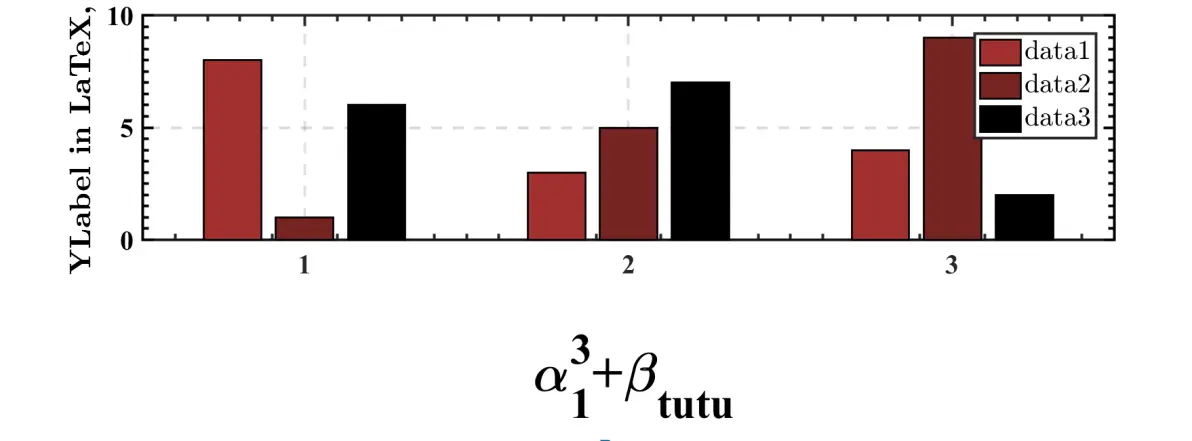

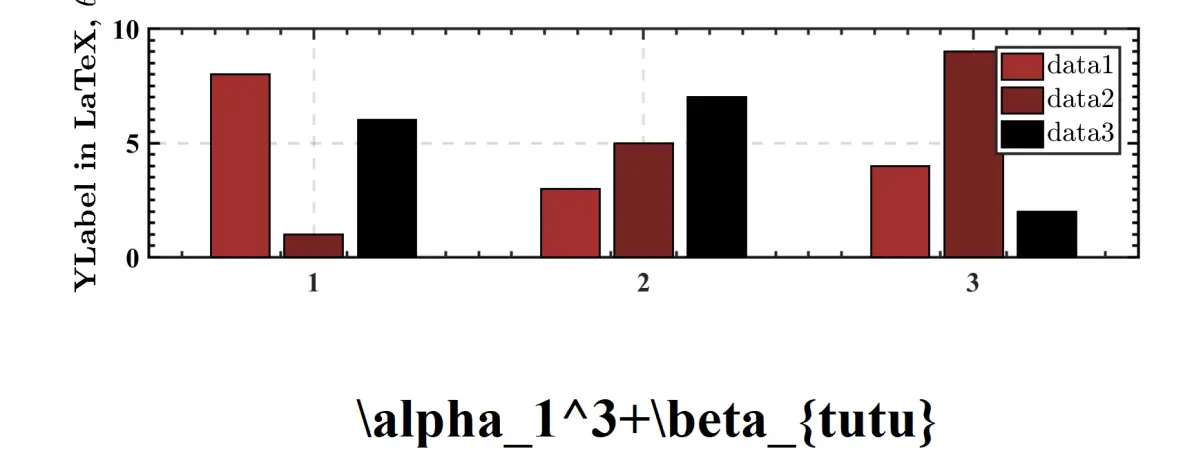

\alpha_1^3+\beta,其中-引起下标，^引起上标；如果你的上下标是一串字符，请用{}包装起来。

1.4 其它命令

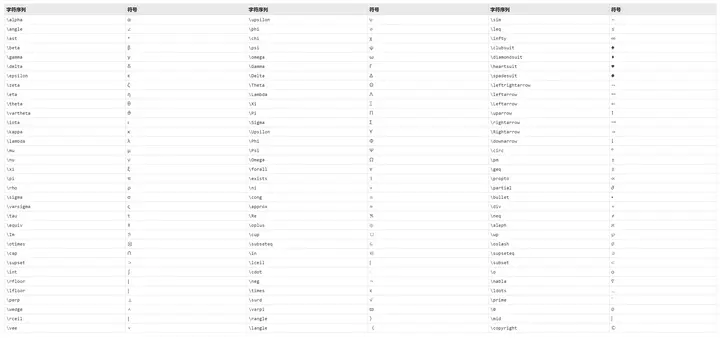

下方是来自官方帮助文档的tex命令集（已汉化），相信大家在编辑公式时可以用到，建议收藏！

• 由于本文的重点不是讲解LaTeX语法，因此这个部分一代而过，深入了解如何编写公式以及与LaTeX,Word,MathType相结合的内容，可以关注俺的公众号“图通道”
• 快速将matlab公式转换为latex代码，可以参考此条视频。

08:17

化简枯燥冗长的MATLAB表达式并显示为可读性较强的公式或LaTeX代码

6083观看 2弹幕

08:17

化简枯燥冗长的MATLAB表达式并显示为可读性较强的公式或LaTeX代码

6083观看 2弹幕

2 matlab输入公式的常见问题

下文将以条目的形式总结大家极有可能遇到的问题。

以下图中的XLabel为例进行说明，其它文本框也都类似。

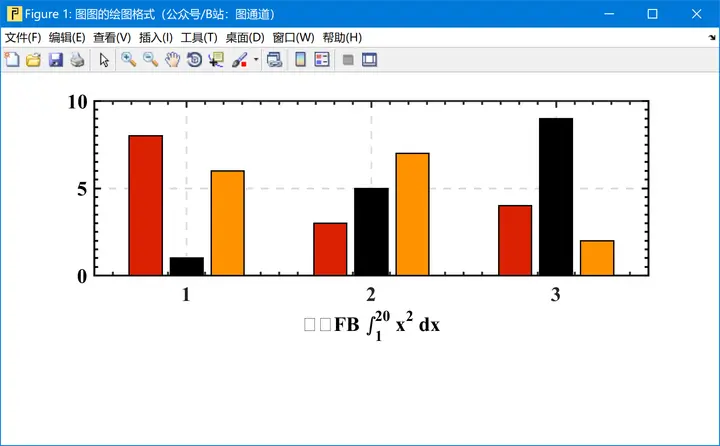

2.1 出现小方块/乱码怎么办？

出现小方块（其它乱码）的原因是图图为汉字，而英文字体（FigureBest里默认为Times）不支持汉字！换一种字体（如宋体）即可！

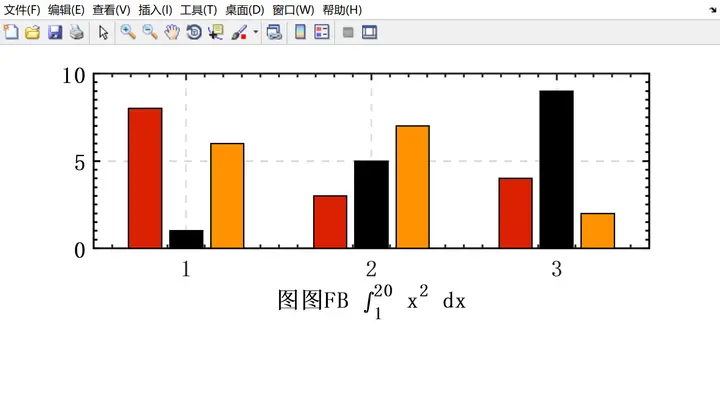

2.2 文本框里如何同时显示中文和公式？

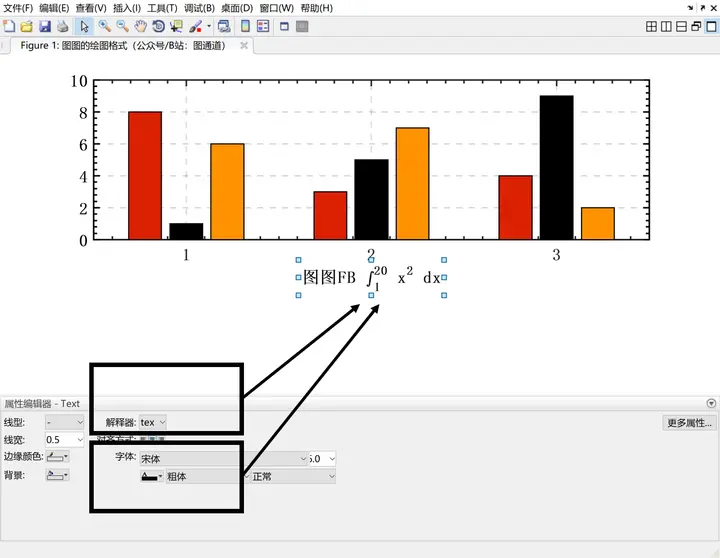

• 解释器（Interpreter 属性）选为tex；
• 设置为中文字体；

2.3 matlab里的tex与latex有啥区别？

tex与latex都是matlab里的文本解释器（Interpreter），用于显示latex语言表达的内容，对我们来说最重要的就是编辑公式！

• latex支持的功能要更多更强大，但是由于matlab目前环境的限制，显示的文本一律采用默认的 LaTeX 字体样式。FontName、FontWeight 和 FontAngle 等matlab属性不起任何作用。也就是说，采用latex 意味着无法采用matlab命令调节字体！也不支持中文！

为了说明这一点，请看下方解释器分别设置为latex与tex时，调节字体样式时的响应：

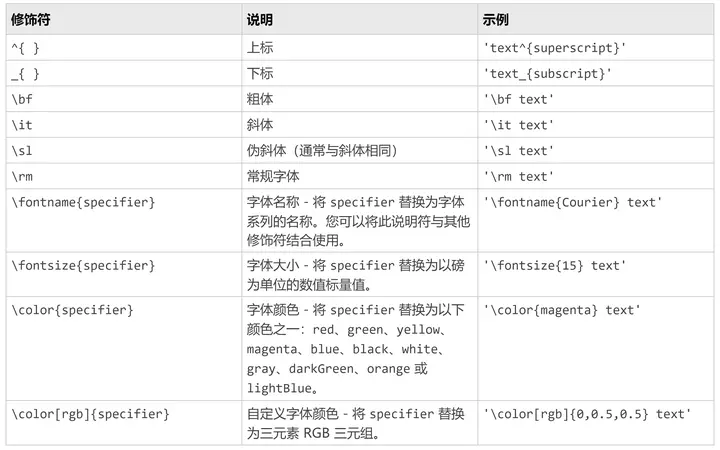

• MATLAB 支持一部分tex标记。使用tex标记可添加下标和上标，修改字体类型和颜色，并在文本中包括特殊字符。
• 采用latex解释器时需要使用美元符号$...$将被解释的内容封装起来（行内公式环境声明），而采用tex解释器不需美元符号。

2.4 latex 解释器可以改样式吗？

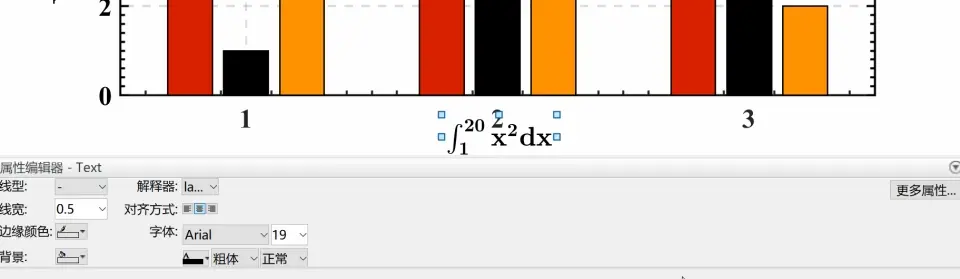

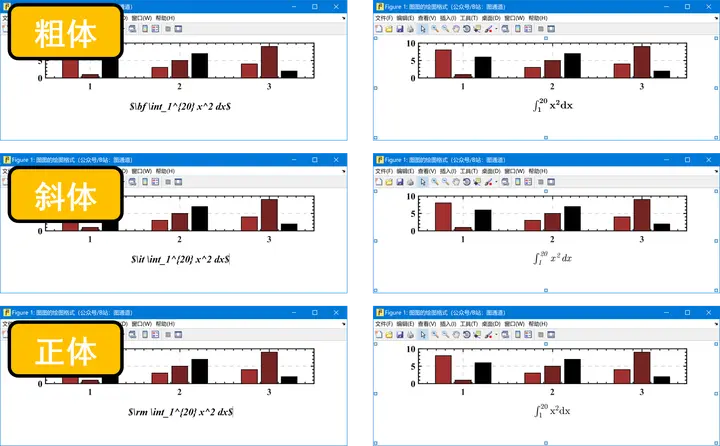

latex解释器不能通过matlab控件直接修改样式，但是可以通过latex语法进行样式的修改！分别在公式前方加上\bf,\it,\rm即可。更多的细节请自行学习latex语法~

以上命令对于tex解释器同样适用，但是字体的格式稍有不同，请自行选择。

2.5 可以写多行公式吗？

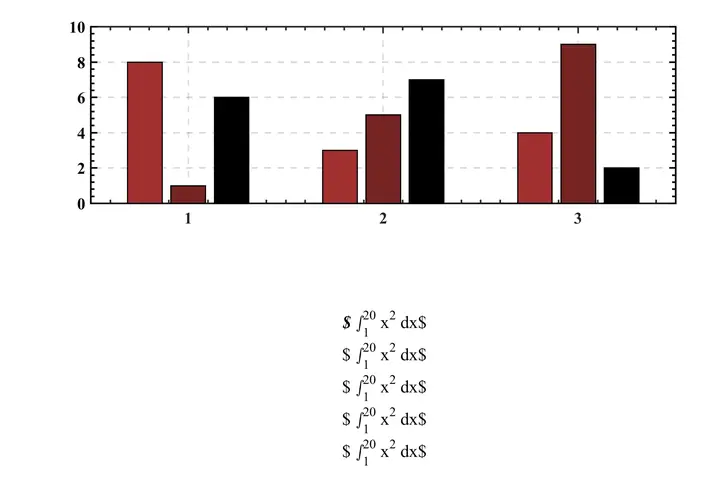

可以写多行，用回车隔开即可~

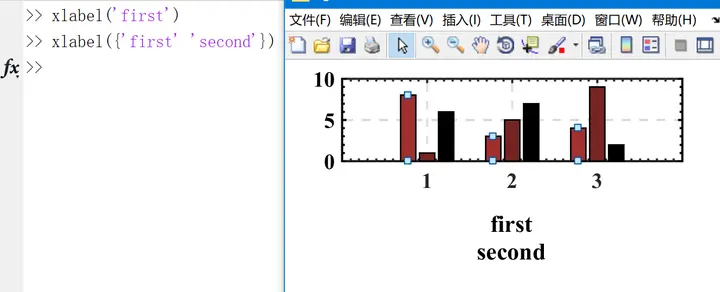

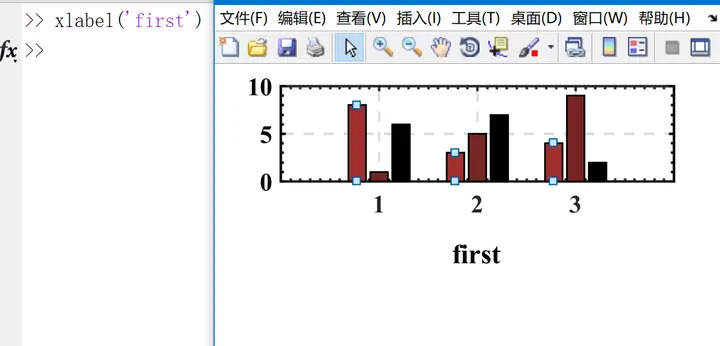

如果你更喜欢命令行的方式，也可以采用xlabel()函数添加，一行是一个字符串，多行是字符串元胞数组：

3 FB软件中的对应功能更新

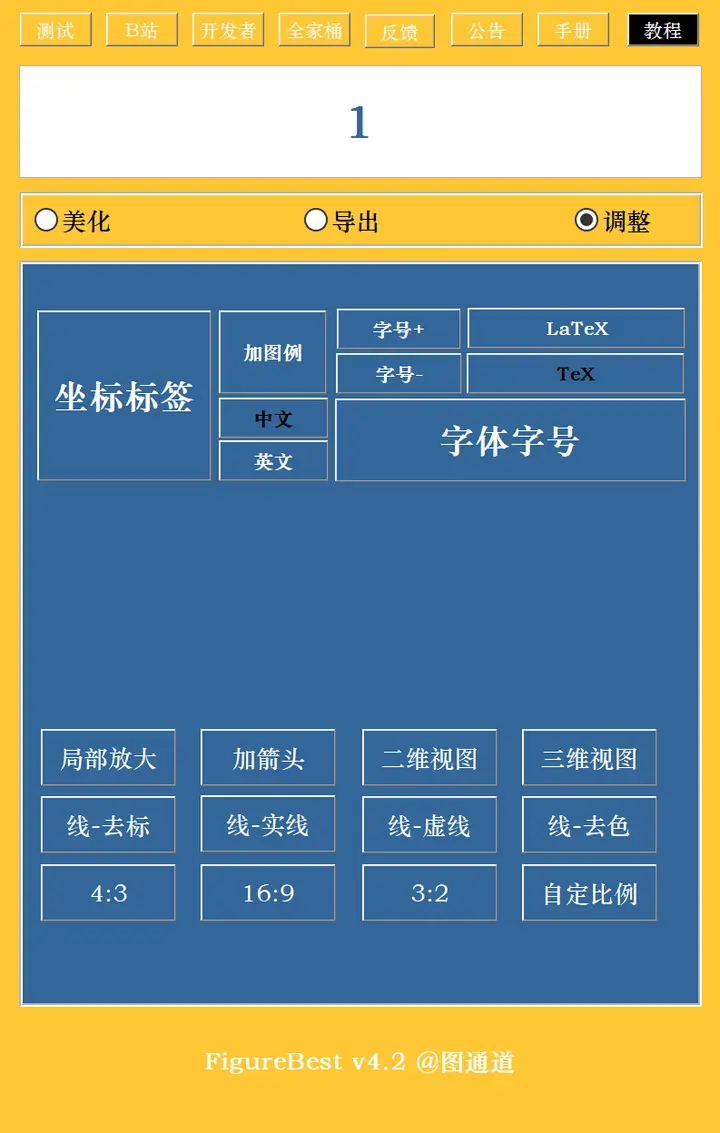

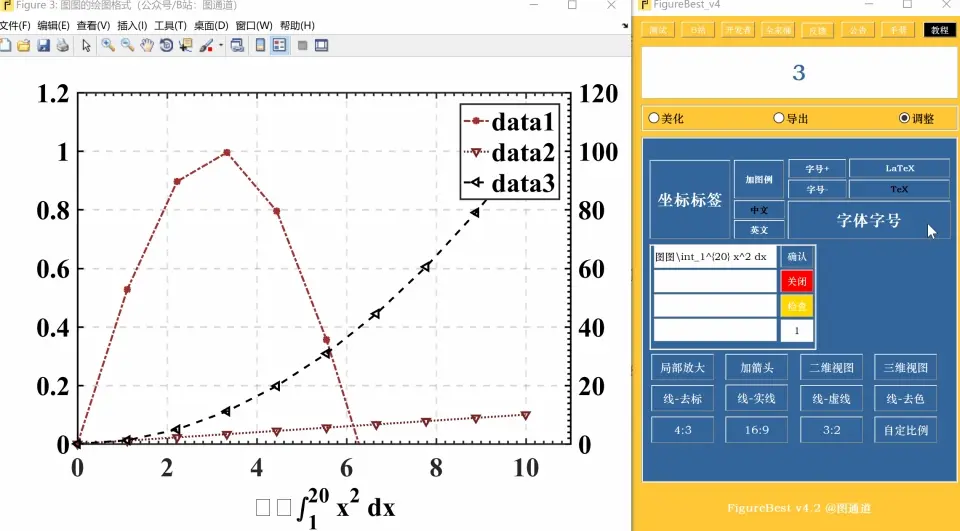

图图已经在新版FigureBest软件（未来的4.2）中完善了字体/公式调整按键组。

• 点击中文，可以一键将字体刷新为宋体（绝大多数中文期刊接受的字体），能够快速处理乱码/小方块的"问题" ；
• 点击英文，可以一键将字体刷新为TImes（绝大多数英文期刊接受的字体）；

• 当然也可点击字体字号自由选择；
• LaTeX与TeX的区别，上述已经提到，如果您想同时显示中文和公式（任意格式），请直接点击TeX;
