【MediaPipe】（1）AI视觉：手部关键点实时跟踪，附Python完整代码

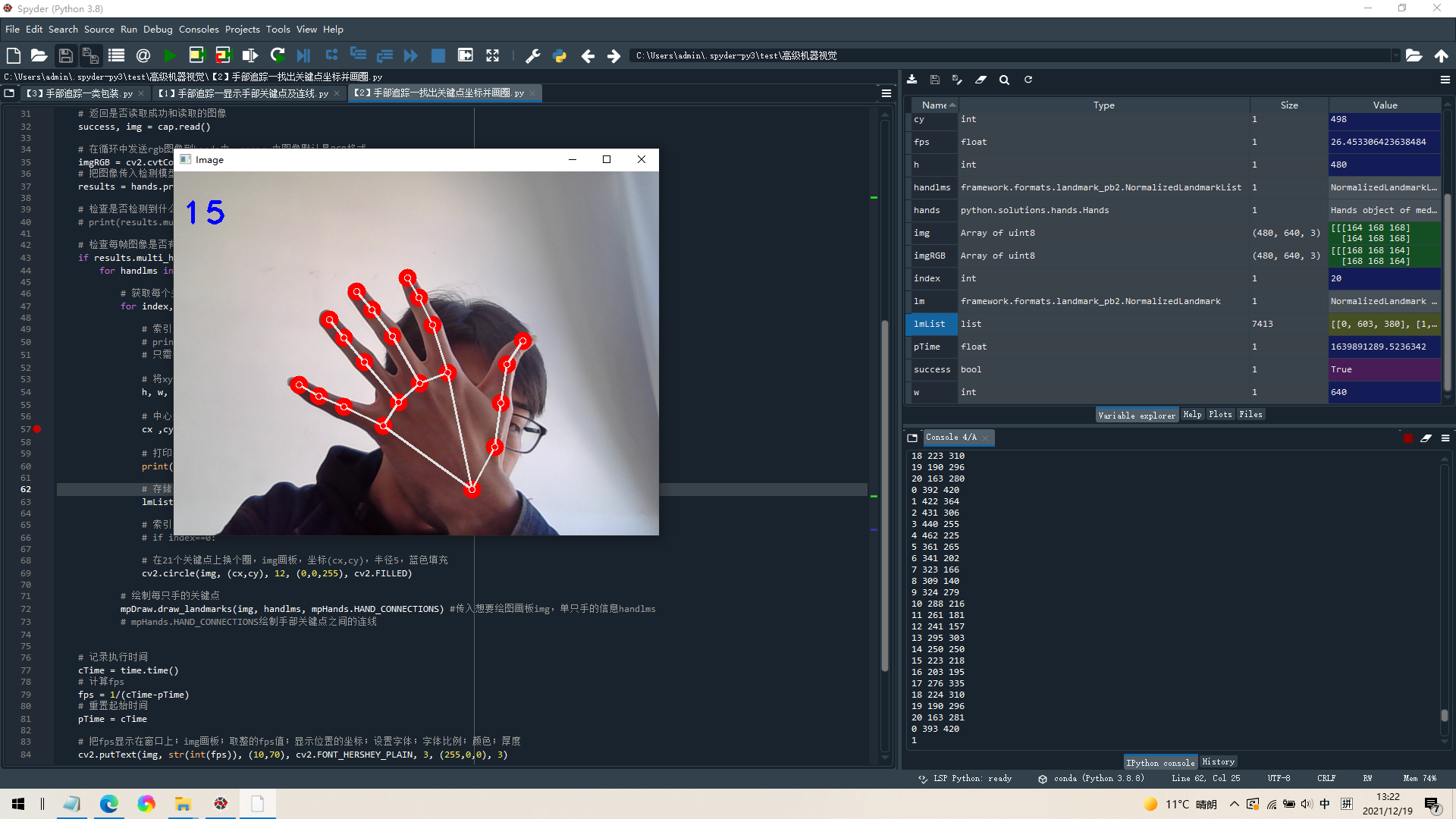

各位同学好，今天和大家分享一下如何使用MediaPipe完成手部关键点实时检测跟踪。先放张图看效果，15代表FPS值。

1. 导入工具包

# 安装opencvpip install opencv-contrib-python# 安装mediapipepip install mediapipe# pip install mediapipe --user #有user报错的话试试这个 # 安装之后导入各个包import cv2  #opencvimport mediapipe as mpimport time

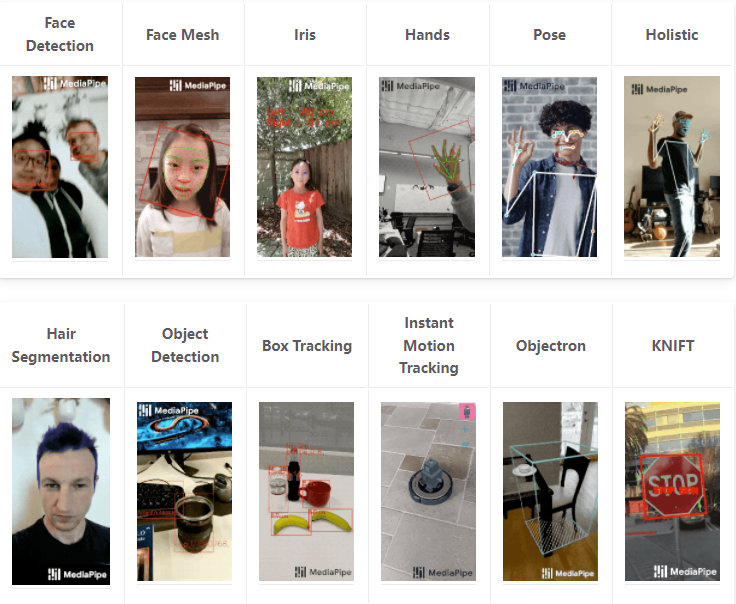

MediaPipe 是一款由 Google Research 开发并开源的多媒体机器学习模型应用框架。它能够完成人脸识别，虹膜检测，体态跟踪等。今天我们介绍一下手部关键点检测，剩下的后续章节讲述，感兴趣的点个关注呦。

2. 显示手部关键点及连线

2.1 相关函数解释

（1）cv2.VideoCapture(0)  获取电脑自带的摄像头，修改参数1代表外接摄像头

（2）mediapipe.solutions.hands.Hands() 手部关键点检测方法

参数：

static_image_mode： 默认为 False，将输入图像视为视频流。它将尝试在第一个输入图像中检测手，并在成功检测后进一步定位手的坐标。在随后的图像中，一旦检测到所有 max_num_hands 手并定位了相应的手的坐标，它就会跟踪这些坐标，而不会调用另一个检测，直到它失去对任何一只手的跟踪。这减少了延迟，非常适合处理视频帧。如果设置为 True，则在每个输入图像上运行手部检测，用于处理一批静态的、可能不相关的图像。

max_num_hands： 最多检测几只手，默认为2

min_detection_confidence： 手部检测模型的最小置信值（0-1之间），超过阈值则检测成功。默认为 0.5

min_tracking_confidence： 坐标跟踪模型的最小置信值 (0-1之间)，用于将手部坐标视为成功跟踪，不成功则在下一个输入图像上自动调用手部检测。将其设置为更高的值可以提高解决方案的稳健性，但代价是更高的延迟。如果 static_image_mode 为真，则忽略这个参数，手部检测将在每个图像上运行。默认为 0.5

返回值：

MULTI_HAND_LANDMARKS： 被检测/跟踪的手的集合，其中每只手被表示为21个手部地标的列表，每个地标由x, y, z组成。x和y分别由图像的宽度和高度归一化为[0,1]。Z表示地标深度。

MULTI_HANDEDNESS： 被检测/追踪的手是左手还是右手的集合。每只手由label(标签)和score(分数)组成。 label 是 'Left' 或 'Right' 值的字符串。 score 是预测左右手的估计概率。

（3）mediapipe.solutions.drawing_utils.draw_landmarks() 绘制手部关键点的连线

参数：

image： 需要画图的原始图片

landmark_list： 检测到的手部关键点坐标

connections： 连接线，需要把那些坐标连接起来

landmark_drawing_spec： 坐标的颜色，粗细

connection_drawing_spec： 连接线的粗细，颜色等

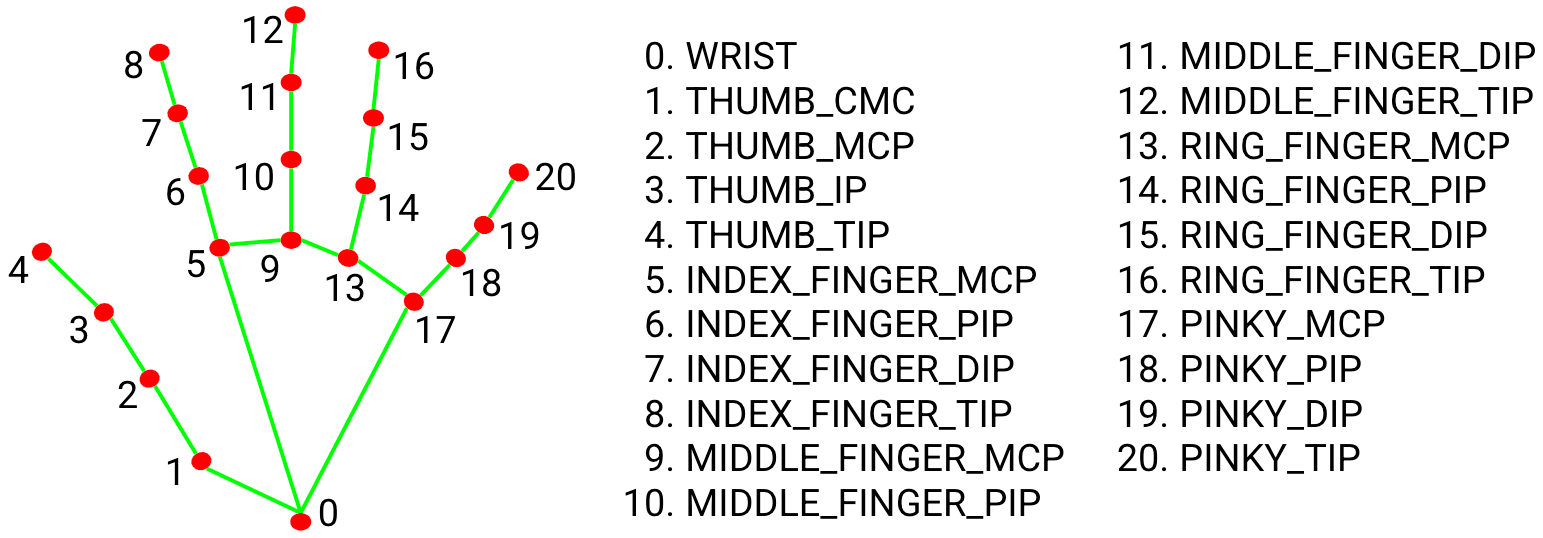

（4）手部标记点如图所示

2.2 只绘制手部关键点和连线

由于读入视频图像通道一般为RGB，而opencv中图像通道的格式为BGR，因此需要cv2.cvtColor()函数将opencv读入的视频图像转为RGB格式。results中存放每个关键点的xyz坐标，通过.multi_hand_landmarks读取出来。

#（1）视频捕获cap = cv2.VideoCapture(0)  # 0代表电脑自带的摄像头 #（2）创建检测手部关键点的方法mpHands = mp.solutions.hands  #接收方法hands = mpHands.Hands(static_image_mode=False, #静态追踪，低于0.5置信度会再一次跟踪                      max_num_hands=2, # 最多有2只手                      min_detection_confidence=0.5, # 最小检测置信度                      min_tracking_confidence=0.5)  # 最小跟踪置信度  # 创建检测手部关键点和关键点之间连线的方法mpDraw = mp.solutions.drawing_utils # 查看时间pTime = 0 #处理一张图像前的时间cTime = 0 #一张图处理完的时间 #（3）处理视频图像while True:  # 对每一帧视频图像处理     # 返回是否读取成功和读取的图像    success, img = cap.read()        # 在循环中发送rgb图像到hands中，opencv中图像默认是BGR格式    imgRGB = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)    # 把图像传入检测模型，提取信息    results = hands.process(imgRGB)        # 检查是否检测到什么东西了，没有检测到手就返回None    # print(results.multi_hand_landmarks)        # 检查每帧图像是否有多只手，一一提取它们    if results.multi_hand_landmarks: #如果没有手就是None        for handlms in results.multi_hand_landmarks:                        # 绘制每只手的关键点            mpDraw.draw_landmarks(img, handlms, mpHands.HAND_CONNECTIONS) #传入想要绘图画板img，单只手的信息handlms            # mpHands.HAND_CONNECTIONS绘制手部关键点之间的连线         # 记录执行时间     cTime = time.time()          # 计算fps    fps = 1/(cTime-pTime)    # 重置起始时间    pTime = cTime        # 把fps显示在窗口上；img画板；取整的fps值；显示位置的坐标；设置字体；字体比例；颜色；厚度    cv2.putText(img, str(int(fps)), (10,70), cv2.FONT_HERSHEY_PLAIN, 3, (255,0,0), 3)        # 显示图像    cv2.imshow('Image', img)  #窗口名，图像变量    if cv2.waitKey(1) & 0xFF==27:  #每帧滞留1毫秒后消失；ESC键退出        break # 释放视频资源cap.release()cv2.destroyAllWindows()

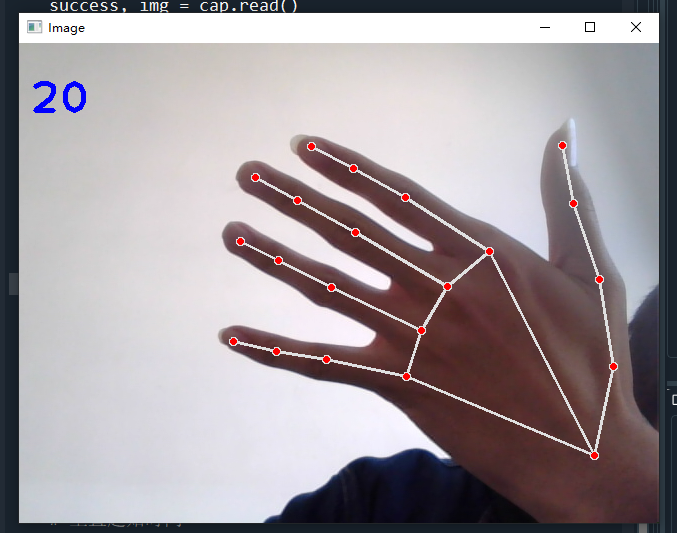

这里设置了最大可识别2只手，如果有需要可通过result.multi_handedness，分别处理左右手的坐标。

3. 编辑关键点坐标，更改显示图像

上面我们通过results.multi_hand_landmarks得到的xyz坐标是归一化后的比例坐标，即某一像素点在图像的某一比例位置[0.5, 0.5]。我们需要将其转为像素坐标，如[200,200]，像素坐标一定是整数。通过图像宽度乘以比例即可得到像素长度。为了能更明显的显示关键点，把关键点画的大一些，只需以关键点的像素坐标为圆心画圆cv2.circle()即可。

因此我们在上面的代码中补充

#（1）视频捕获cap = cv2.VideoCapture(0)  # 0代表电脑自带的摄像头 #（2）创建检测手部关键点的方法mpHands = mp.solutions.hands  #接收方法hands = mpHands.Hands(static_image_mode=False, #静态追踪，低于0.5置信度会再一次跟踪                      max_num_hands=2, # 最多有2只手                      min_detection_confidence=0.5, # 最小检测置信度                      min_tracking_confidence=0.5)  # 最小跟踪置信度  # 创建检测手部关键点和关键点之间连线的方法mpDraw = mp.solutions.drawing_utils # 查看时间pTime = 0 #处理一张图像前的时间cTime = 0 #一张图处理完的时间 # 存放坐标信息lmList = [] #（3）处理视频图像# 文件设为True，对每一帧视频图像处理while True:        # 返回是否读取成功和读取的图像    success, img = cap.read()        # 在循环中发送rgb图像到hands中，opencv中图像默认是BGR格式    imgRGB = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)    # 把图像传入检测模型，提取信息    results = hands.process(imgRGB)     # 检查每帧图像是否有多只手，一一提取它们    if results.multi_hand_landmarks: #如果没有手就是None        for handlms in results.multi_hand_landmarks:                        # 获取每个关键点的索引和坐标            for index, lm in enumerate(handlms.landmark):                                # 索引为0代表手底部中间部位，为4代表手指关键或指尖                # print(index, lm) # 输出21个手部关键点的xyz坐标(0-1之间)，是相对于图像的长宽比例                # 只需使用x和y查找位置信息                                # 将xy的比例坐标转换成像素坐标                h, w, c = img.shape # 分别存放图像长\宽\通道数                                # 中心坐标(小数)，必须转换成整数(像素坐标)                cx ,cy =  int(lm.x * w), int(lm.y * h) #比例坐标x乘以宽度得像素坐标                                # 打印显示21个关键点的像素坐标                print(index, cx, cy)                                # 存储坐标信息                lmList.append([index, cx, cy])                                    # 在21个关键点上换个圈，img画板，坐标(cx,cy)，半径5，蓝色填充                cv2.circle(img, (cx,cy), 12, (0,0,255), cv2.FILLED)                        # 绘制每只手的关键点            mpDraw.draw_landmarks(img, handlms, mpHands.HAND_CONNECTIONS) #传入想要绘图画板img，单只手的信息handlms            # mpHands.HAND_CONNECTIONS绘制手部关键点之间的连线            # 记录执行时间     cTime = time.time()          # 计算fps    fps = 1/(cTime-pTime)    # 重置起始时间    pTime = cTime        # 把fps显示在窗口上；img画板；取整的fps值；显示位置的坐标；设置字体；字体比例；颜色；厚度    cv2.putText(img, str(int(fps)), (10,70), cv2.FONT_HERSHEY_PLAIN, 3, (255,0,0), 3)        # 显示图像    cv2.imshow('Image', img)  #窗口名，图像变量    if cv2.waitKey(1) & 0xFF==27:  #每帧滞留1毫秒后消失        break # 释放视频资源cap.release()cv2.destroyAllWindows()

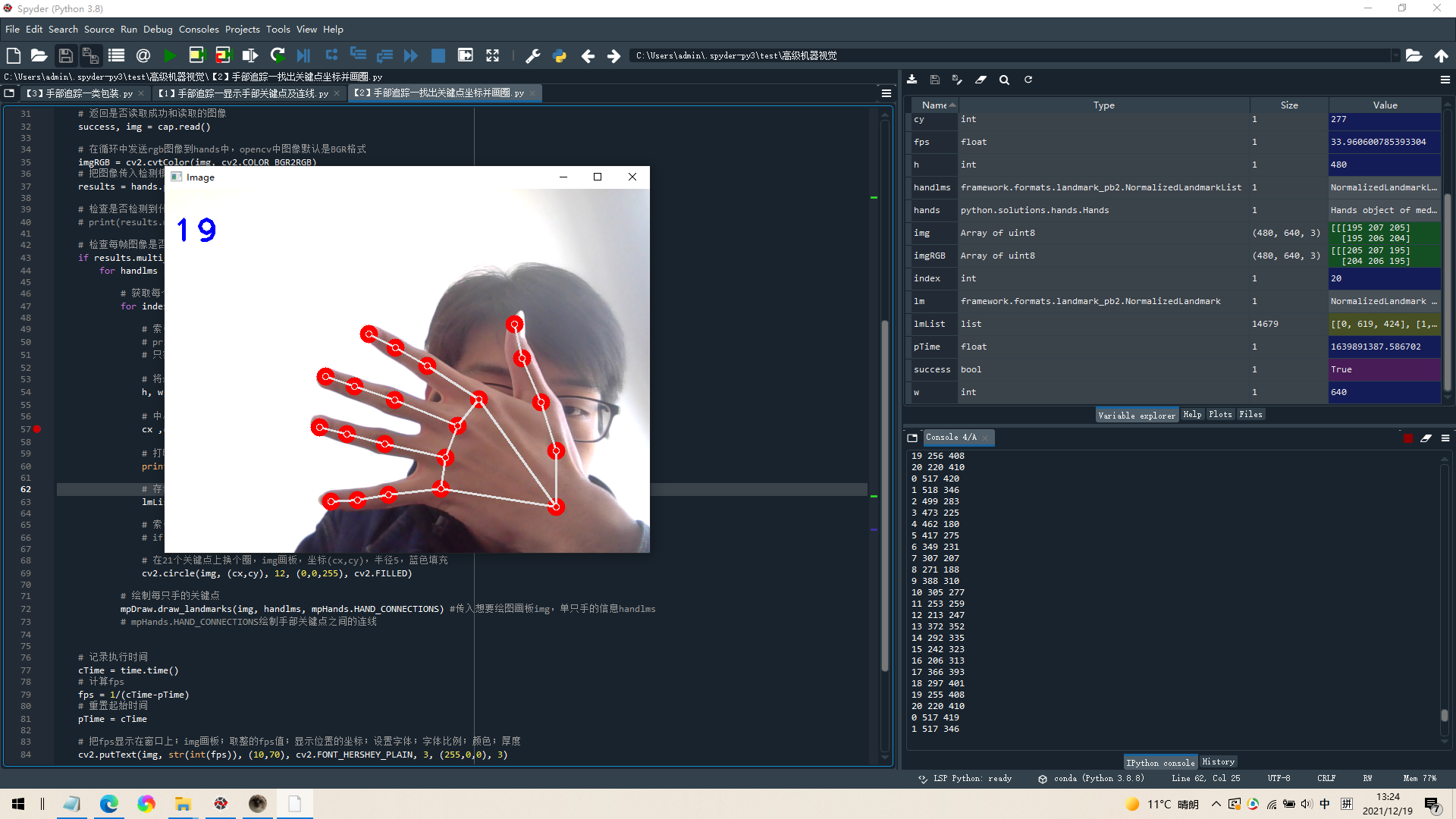

得到的结果如下，fps=19，右下输出框中打印每帧图像的21个手部关键点xy坐标，并保存在列表中。
