Fluent入门案例1：新手CFD仿真完整流程

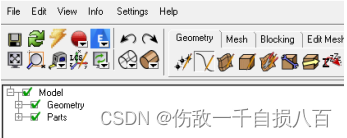

icem建模

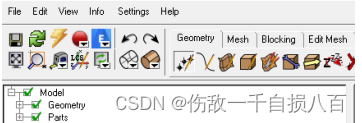

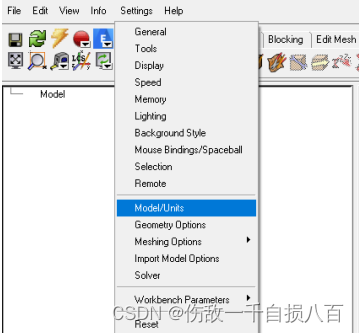

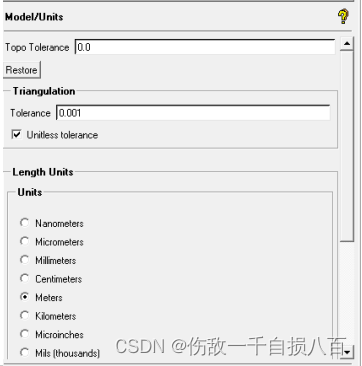

单位改为M

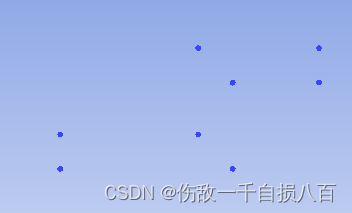

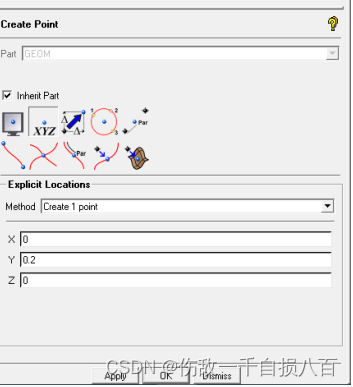

创建点,总共8个（0,0）（0,0.2）(1,0）(1,0.5) (1.5,0.5) (1.5,0.7) (0.8,0.7) (0.8,0.2)

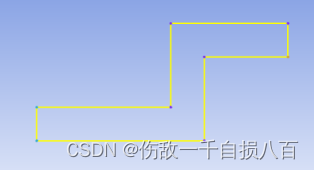

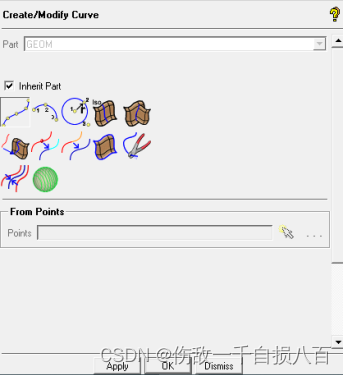

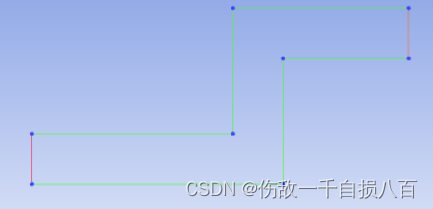

创建线（每条线创建后，鼠标中键确定）

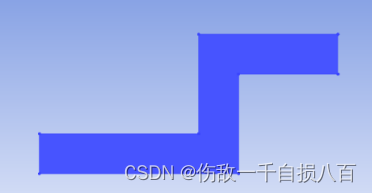

创建面，右击surface，点击solid

边界 命名(apply或者中键确定，点不到apply的，右上角有个向下还原键）

右击part

删除点、线（分别为右下角两个XX,全部框选即可删除）

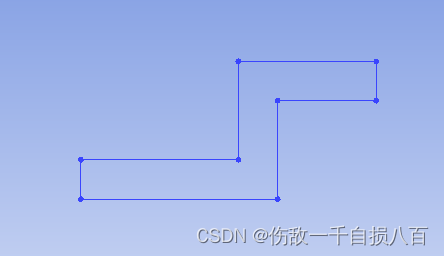

重建几何

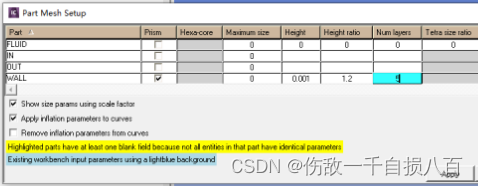

划分网格（最大网格为0.005，为壁面添加边界层网格）

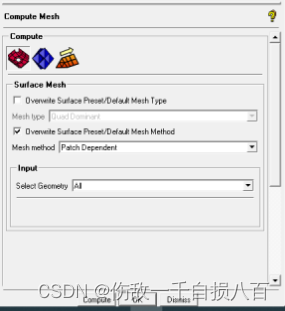

生成网格（拐角处网格质量较差）

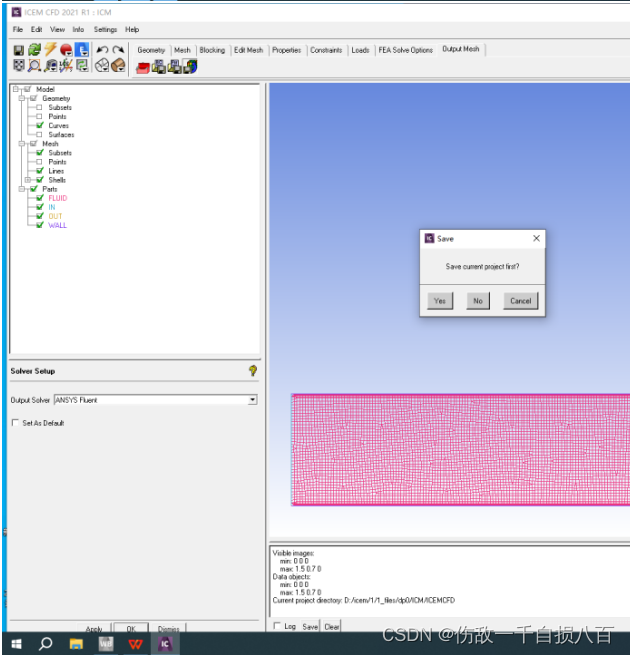

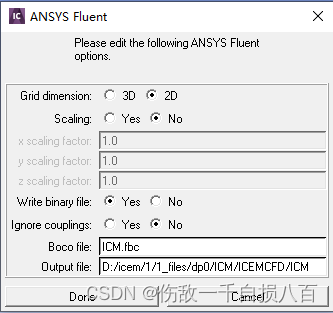

输出网格，点击no

求解计算（无脑开双 精度  ，线程看自己电脑配置）

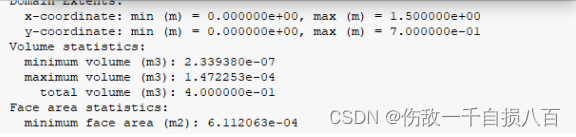

常规和 模型  （check，检查有无负体积）

添加材料：液态水

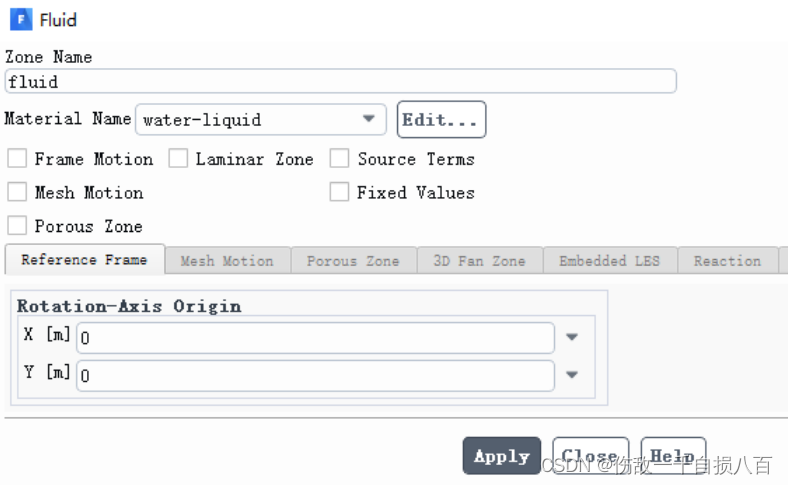

cell zone condition：改为液态水

边界条件设定

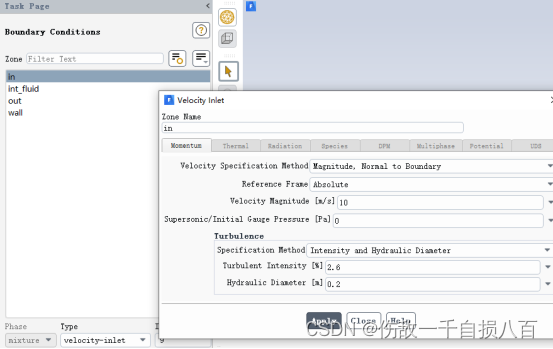

进口

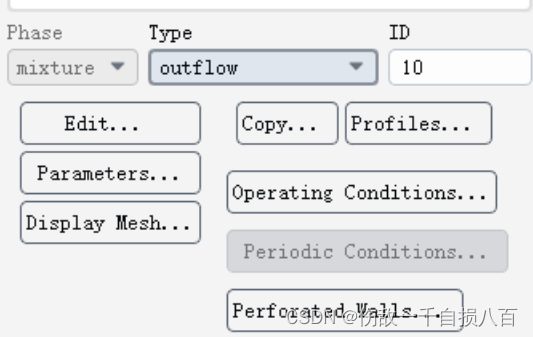

出口

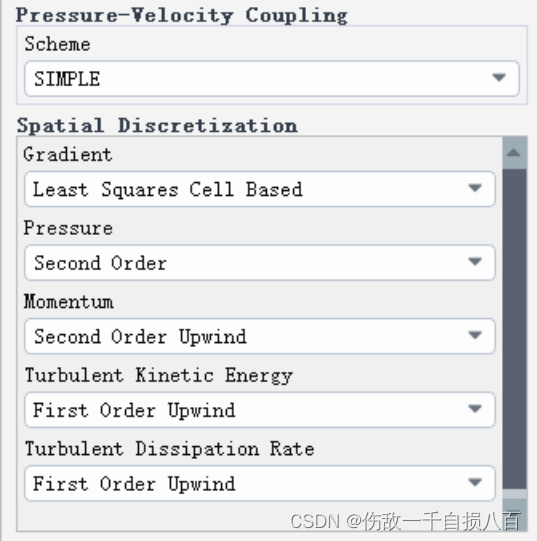

求解方式

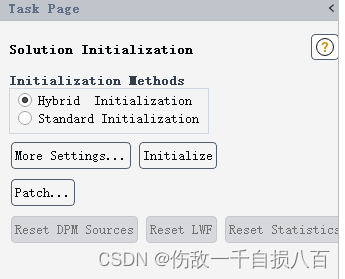

初始化

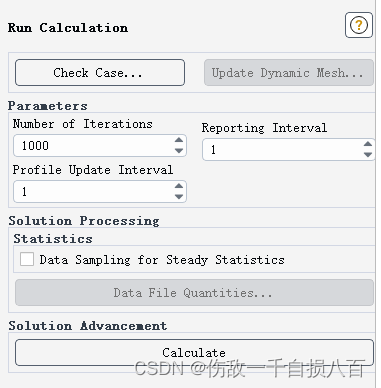

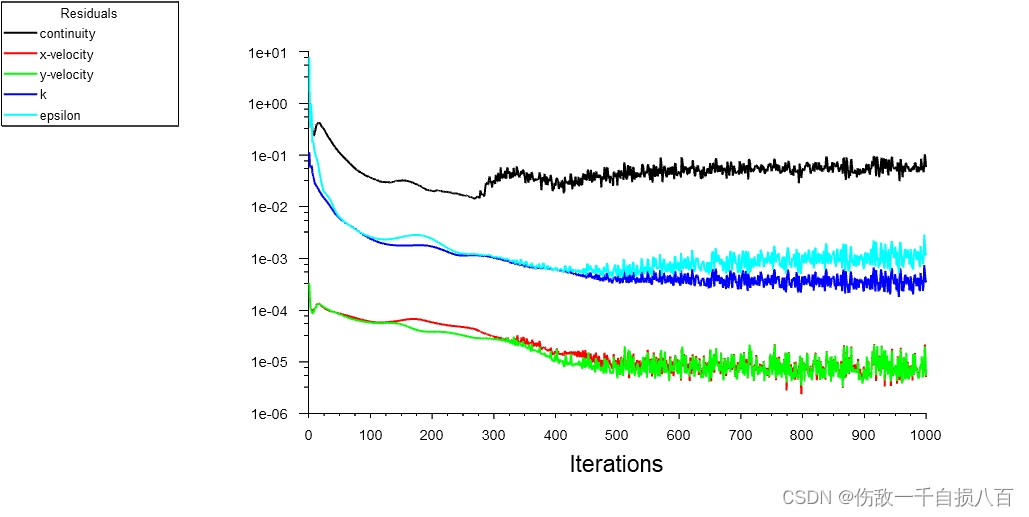

运行计算1000步，大概几分钟算完

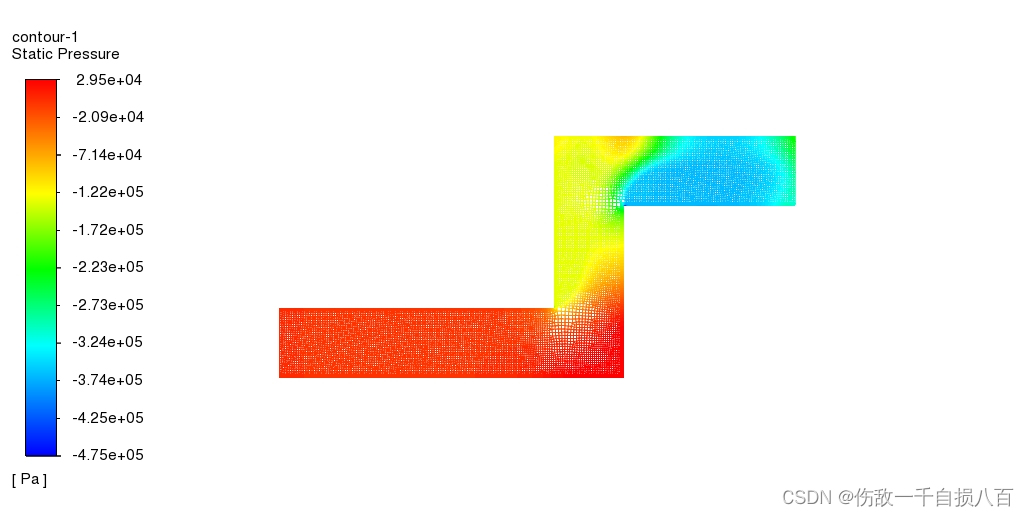

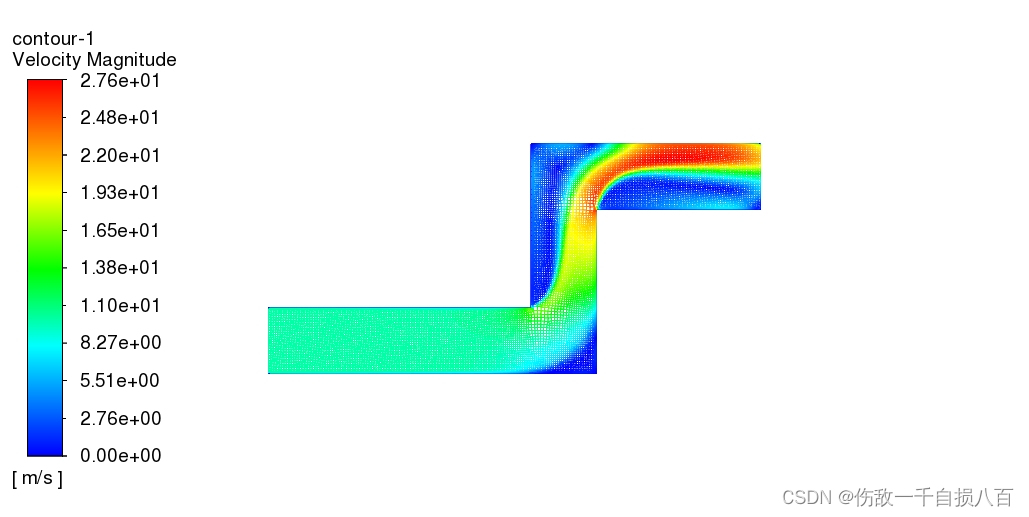

结果展示

cas.和dat文件：

链接  ：https://pan.baidu.com/s/1VLc7bDlaiu_8UuJDdeabjA?pwd=r4ef

   提取码：r4ef
