ANSYS Fluent教程：流体仿真基础入门（105讲）

CFD工作原理：

有限体积法，每个方块内数值一样

仿真流程：

1、确定仿真目的

2、确定模型与计算区域

1）计算域的起始位置在哪里；2）能否简化或者近似成一个2D或者轴对称问题

3、创建域的实体模型

是否能够简化几何模型（对称性或周期性）；

4、划分网格

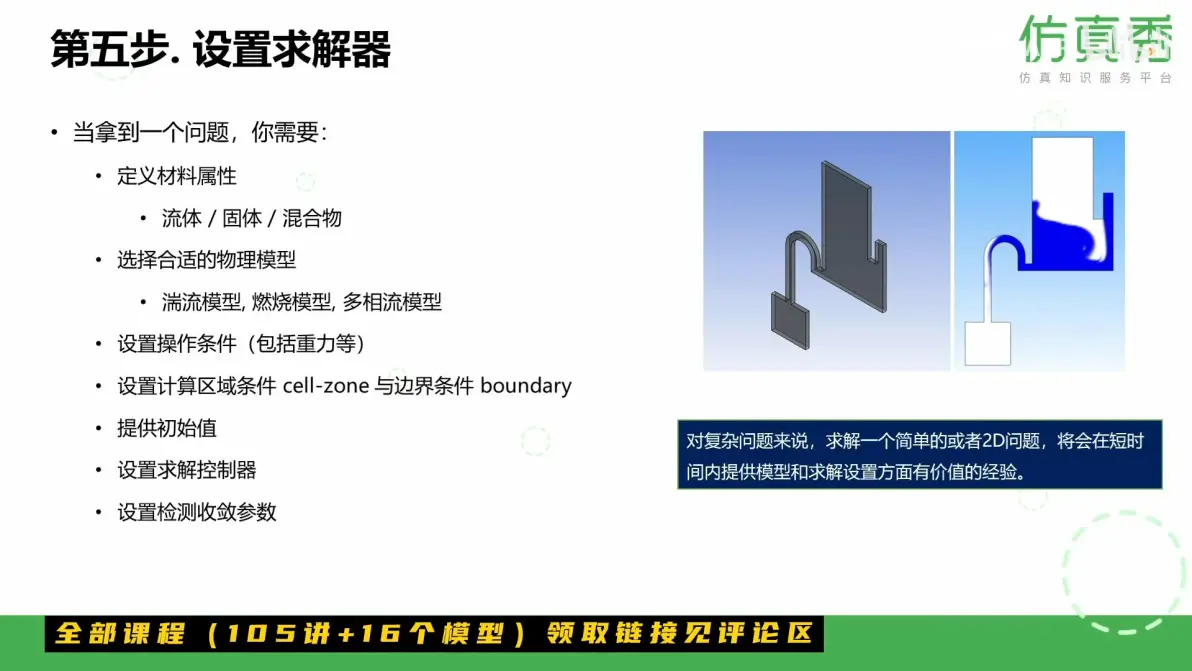

5、设置求解器

6、求解

收敛

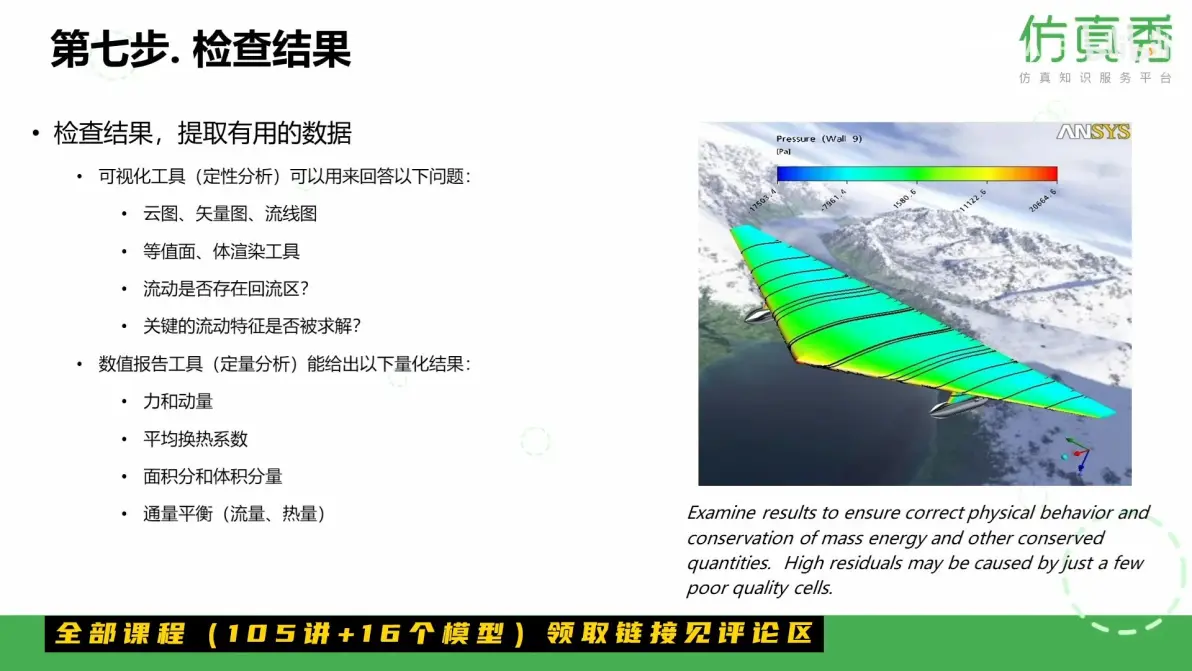

7、检查结果

8、考虑修正模型

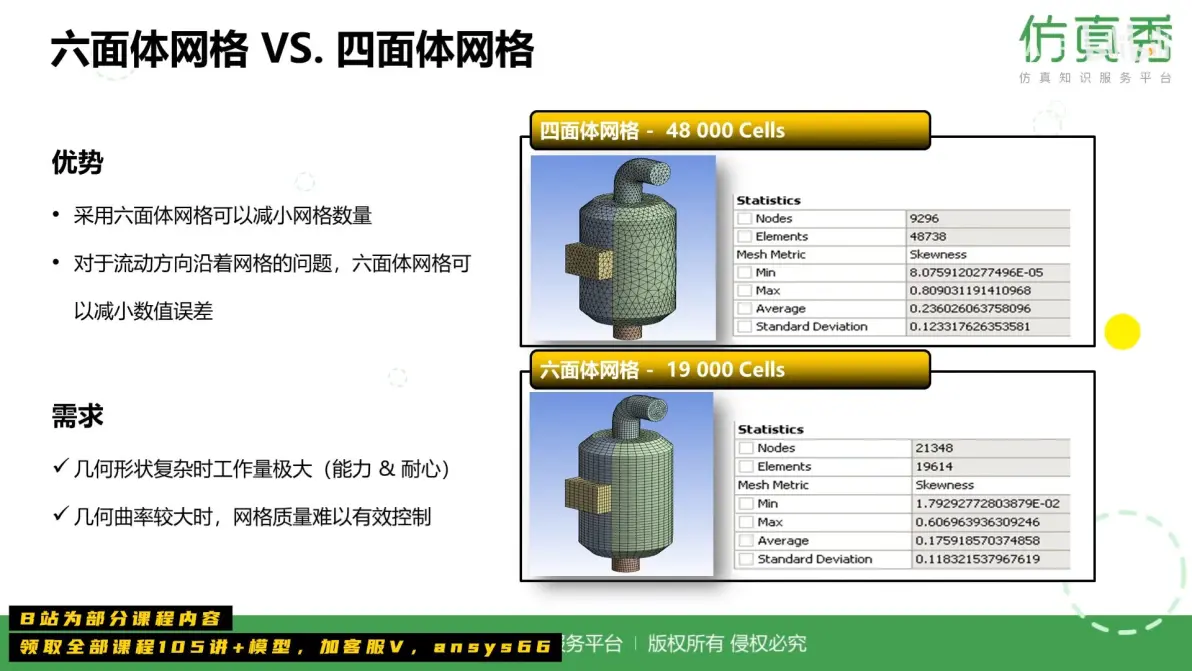

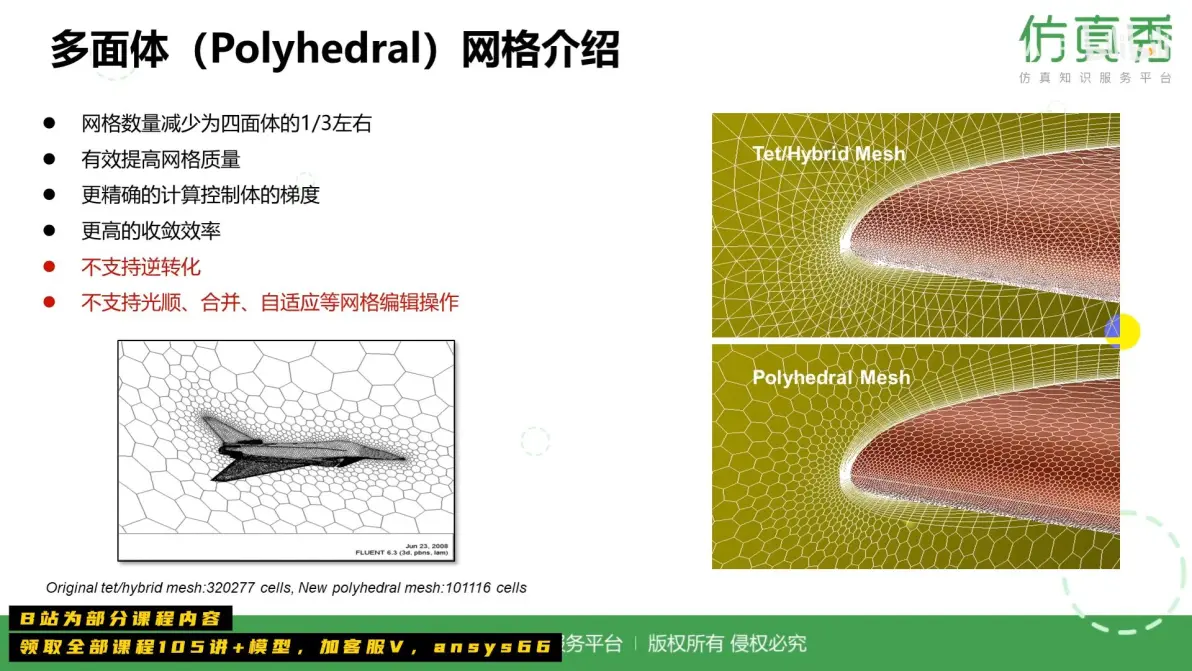

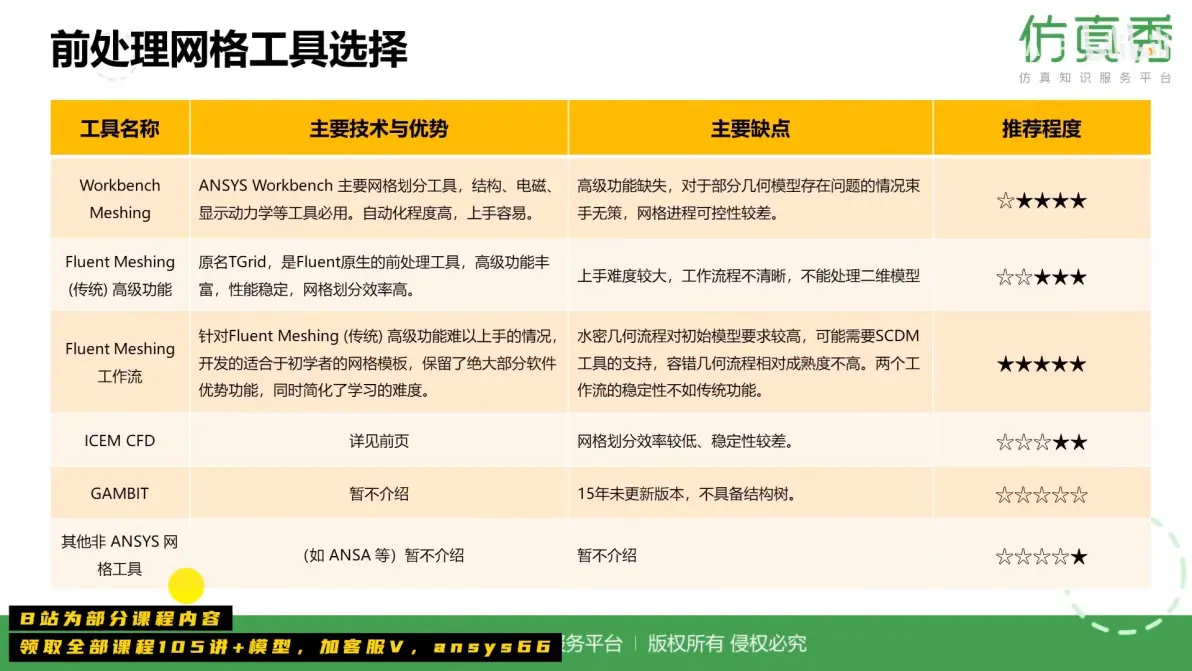

网格划分工具

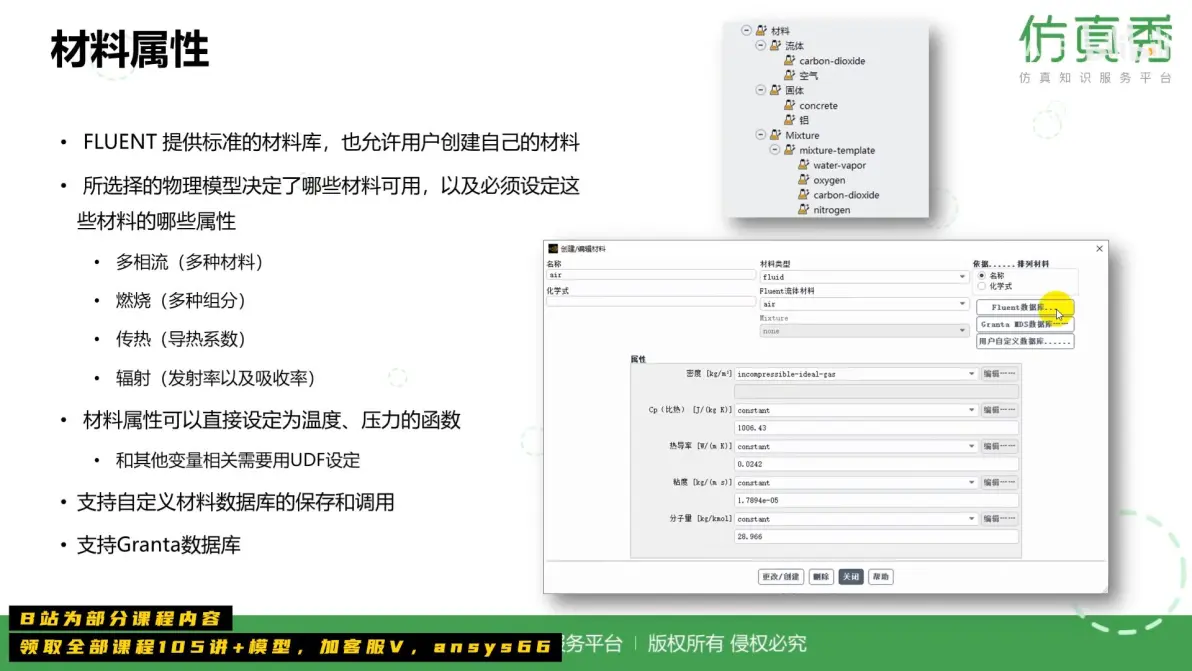

材料属性

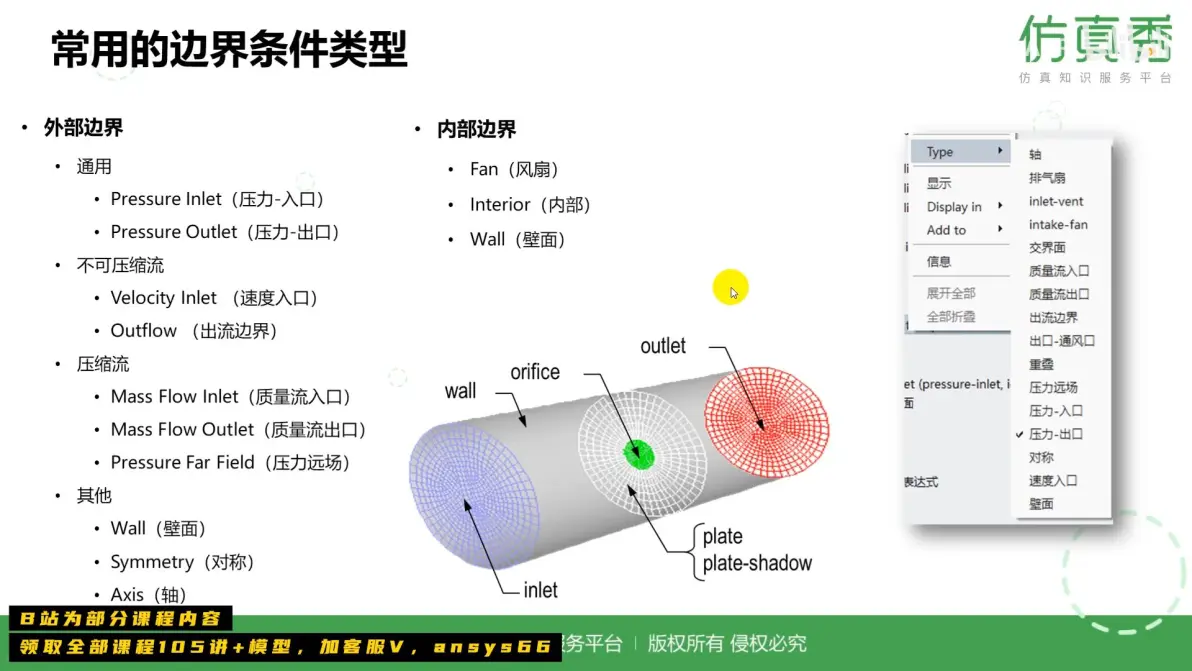

常用边界条件类型

外部边界（不能转变为内部边界）

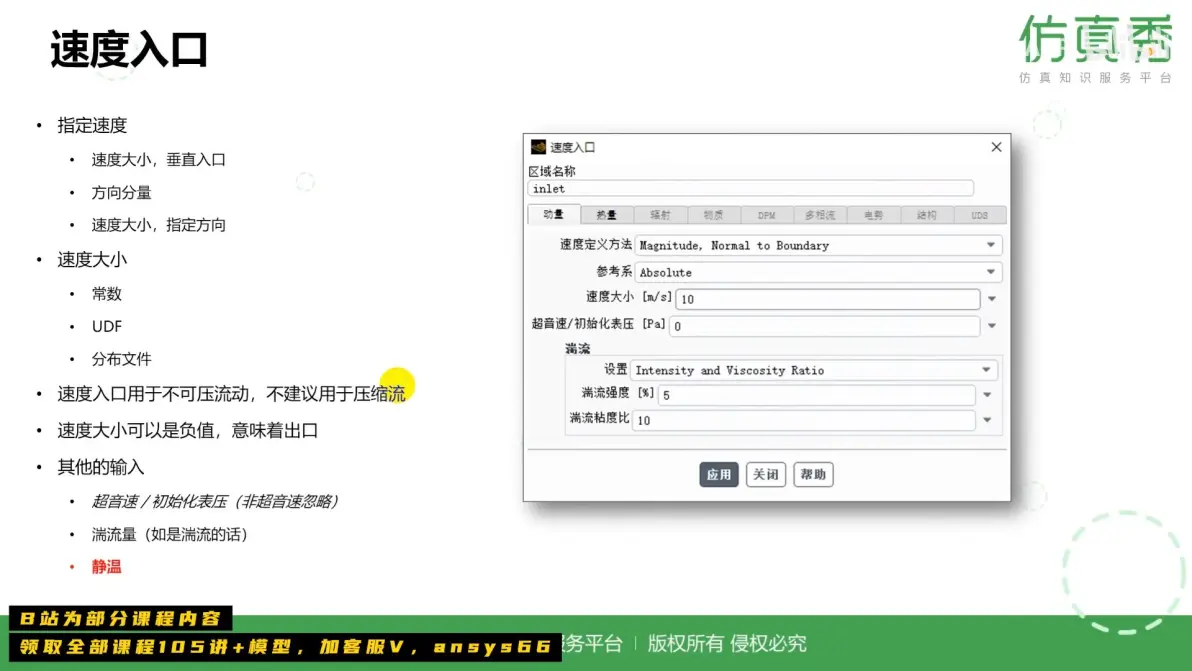

速度入口

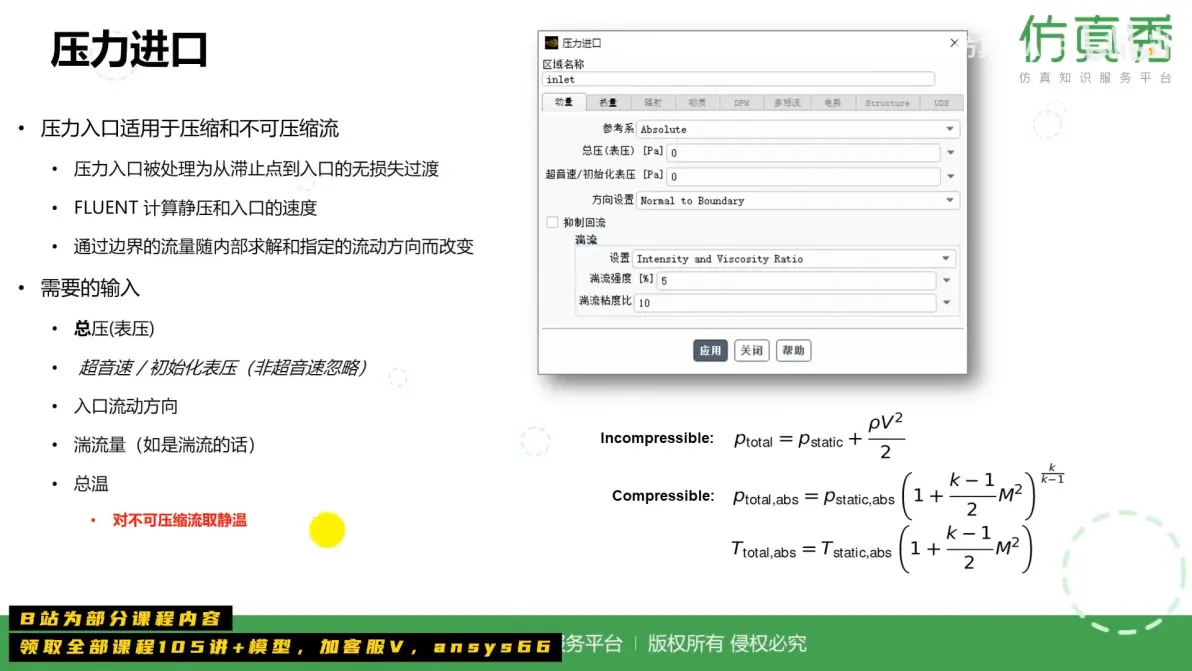

压力进口

总压=静压；（总压=静压+动压，绝对压力=表压+操作压力；总压静压都有绝表之分，操作压力一般为环境压力）

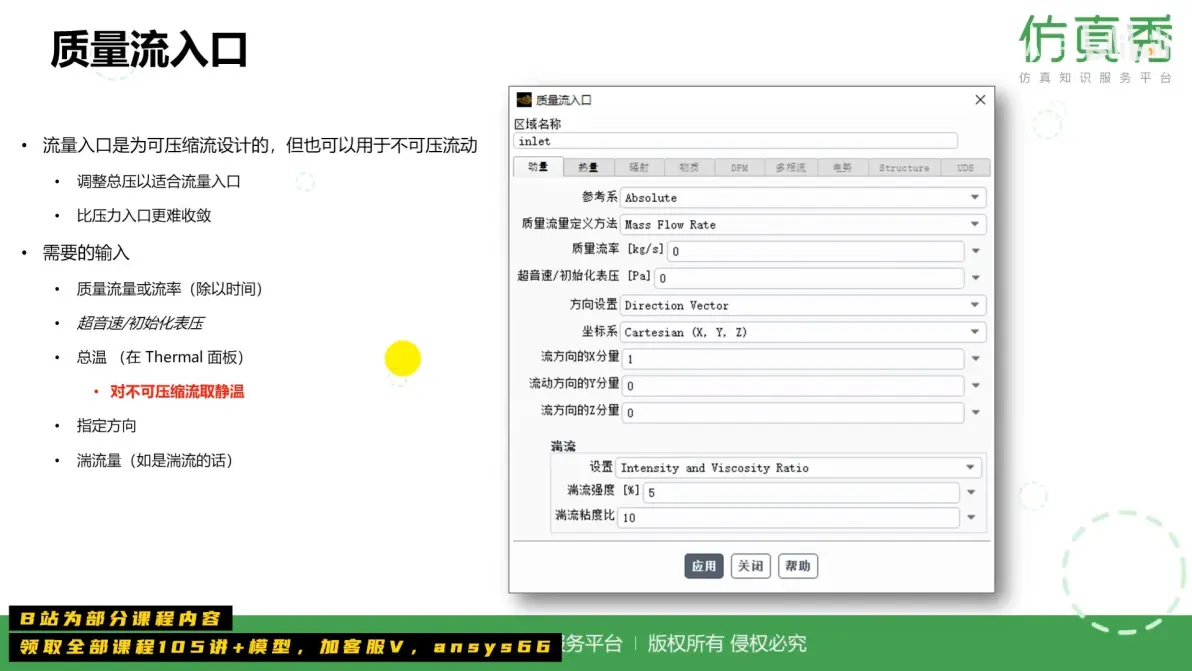

质量流人口

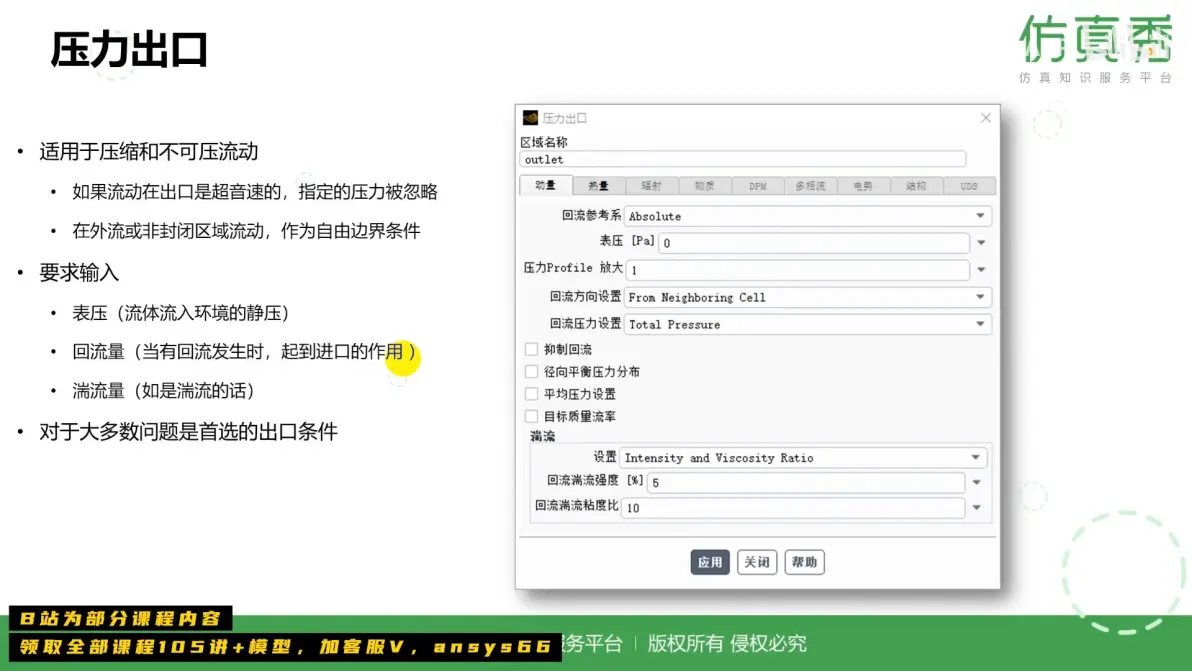

压力出口（大多数情况的首选）

表压=静压

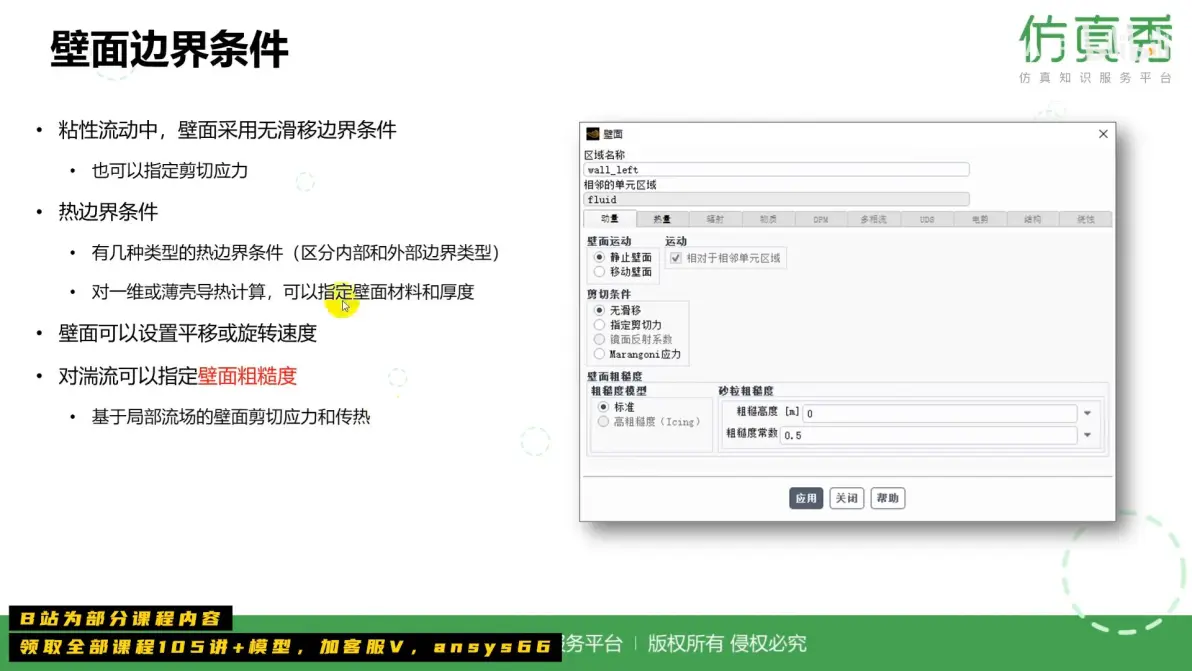

壁面边界条件

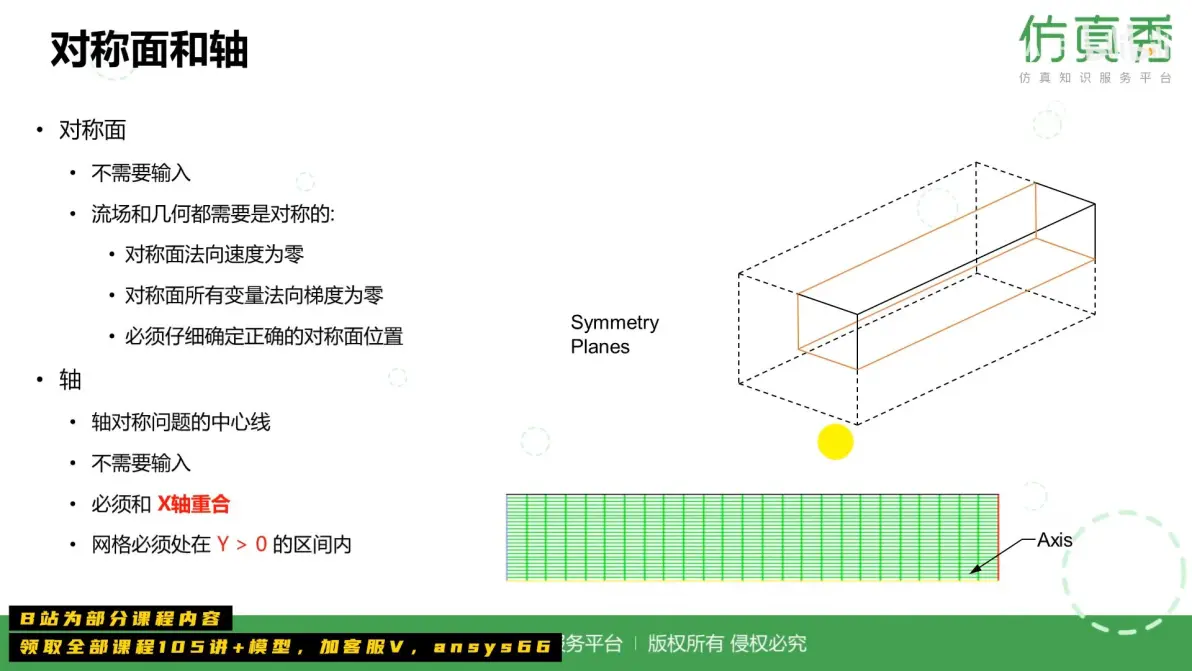

对称面和轴

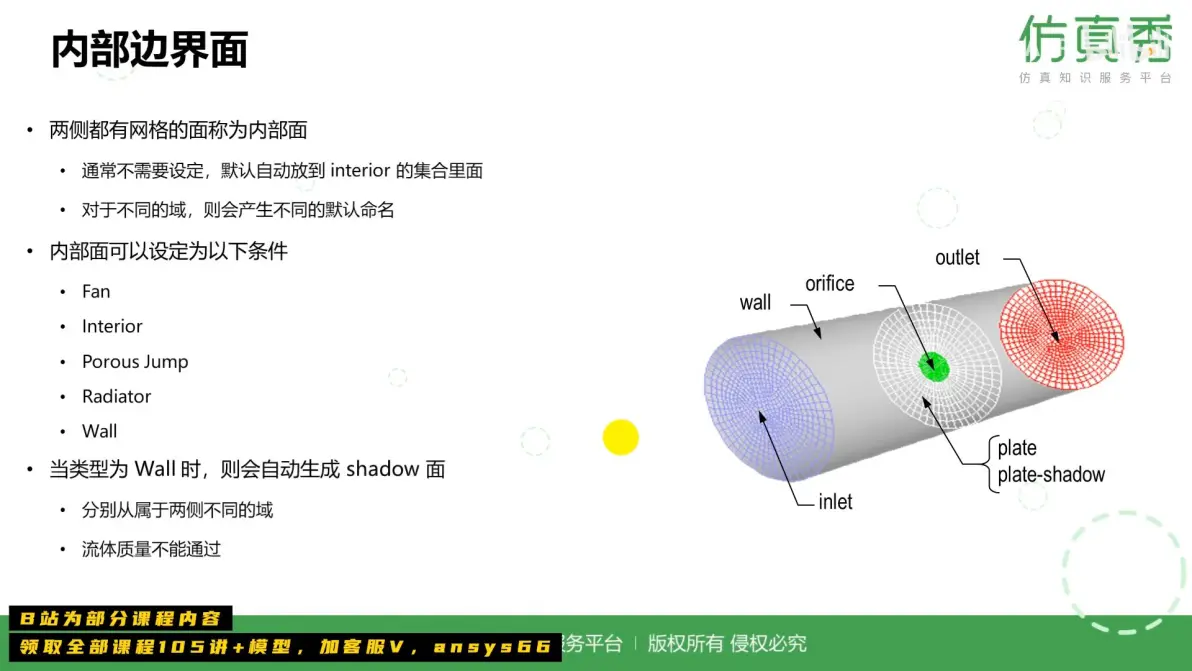

内部边界面

初学者推荐的求解设定方案

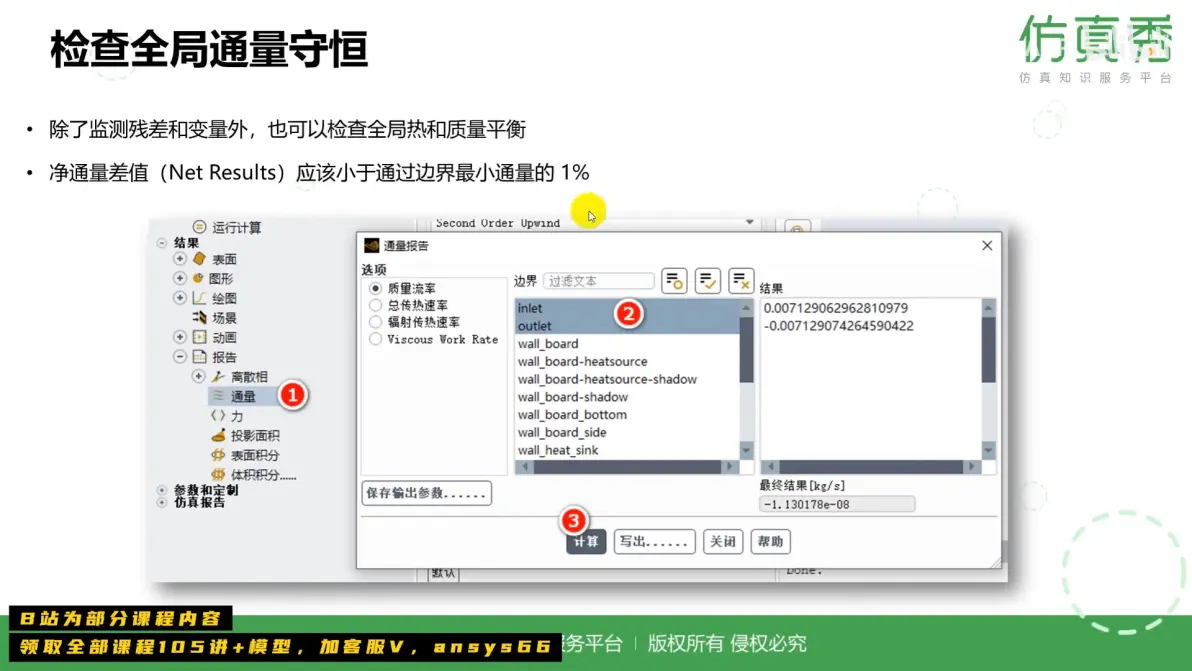

全局通量守恒

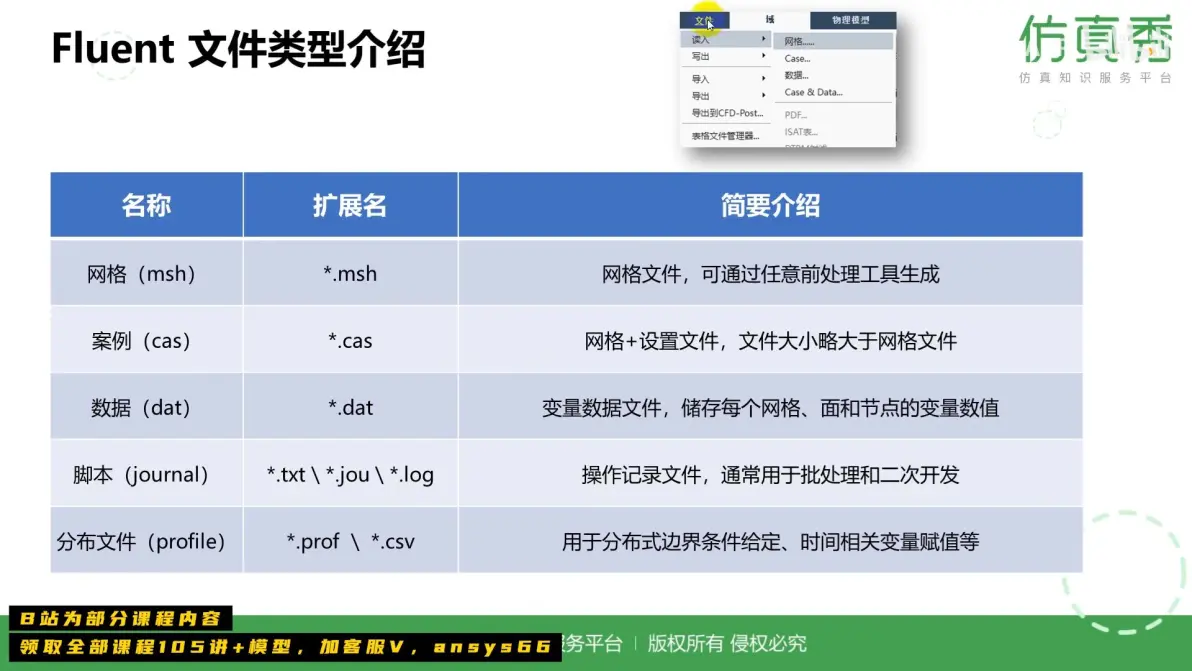

Fluent文件类型介绍
