Fluent案例教程-尾气排放CFD

通风设备广泛应用于存在有害气体的环境中，如封闭式停车库。停车场的通风系统通常通过将排气混合物排出通风区域而在通风区域内产生负压。然后它被周围的空气所取代，通过压力差驱动进入车库的开口。

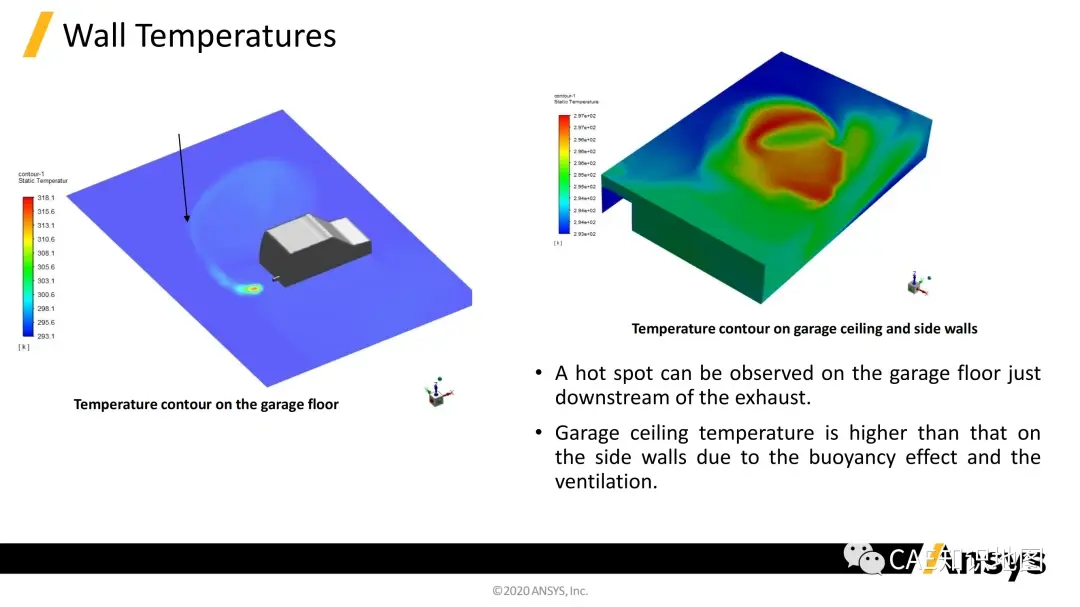

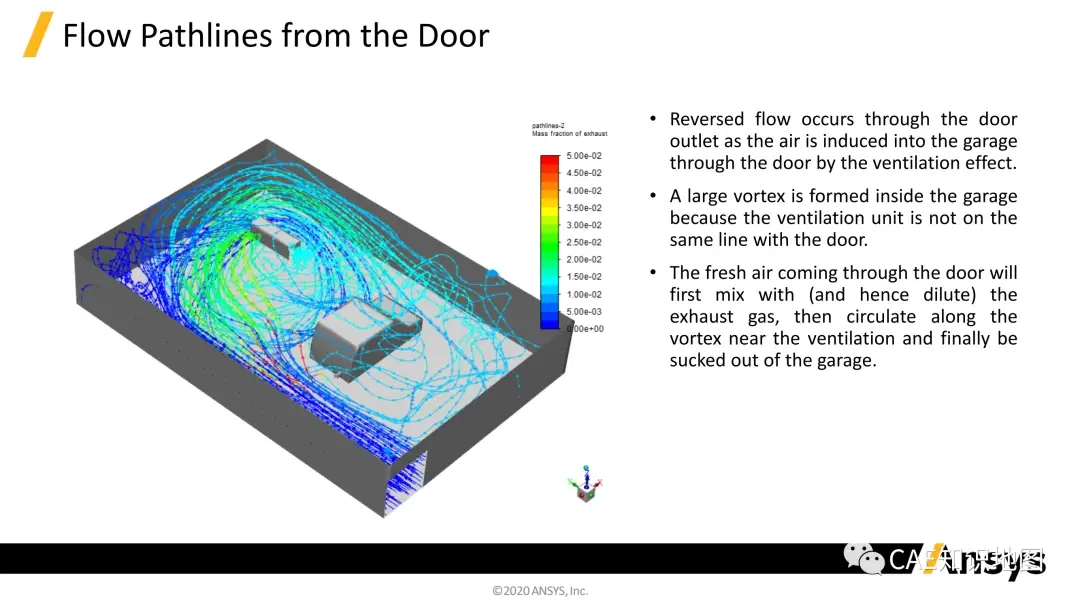

在这种特殊情况下，通风单元安装在一个封闭的车库与一个门开放的环境。汽车停在车库里，引擎开着，排出的废气以恒定的质量流量和高温排入车库。车库外面的空气处于室温和大气压力下。周围的空气通过开着的门被吸入车库，通风效果稀释了车库内部的排气，稀释的混合气通过通风系统排出。由于车库墙壁的厚度和绝缘性，车库与周围环境之间的热交换可以忽略不计。

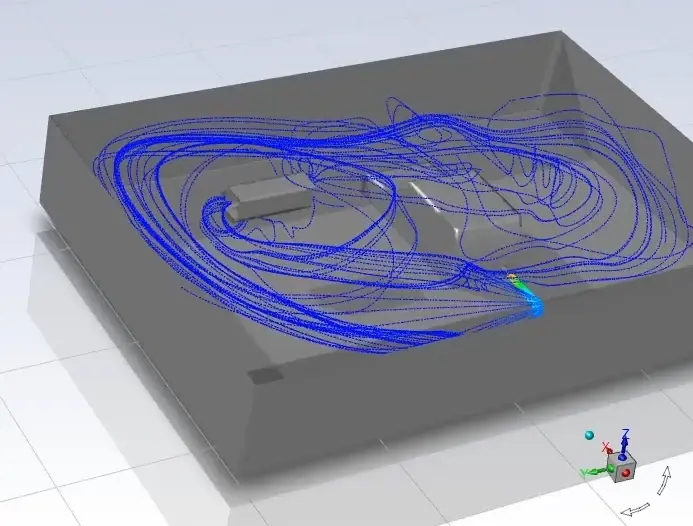

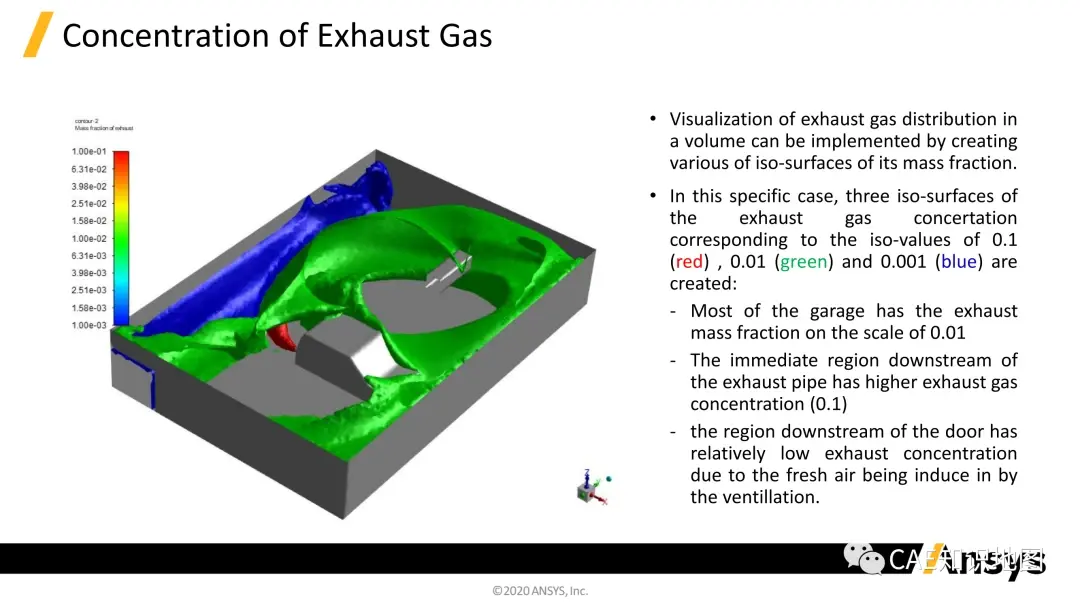

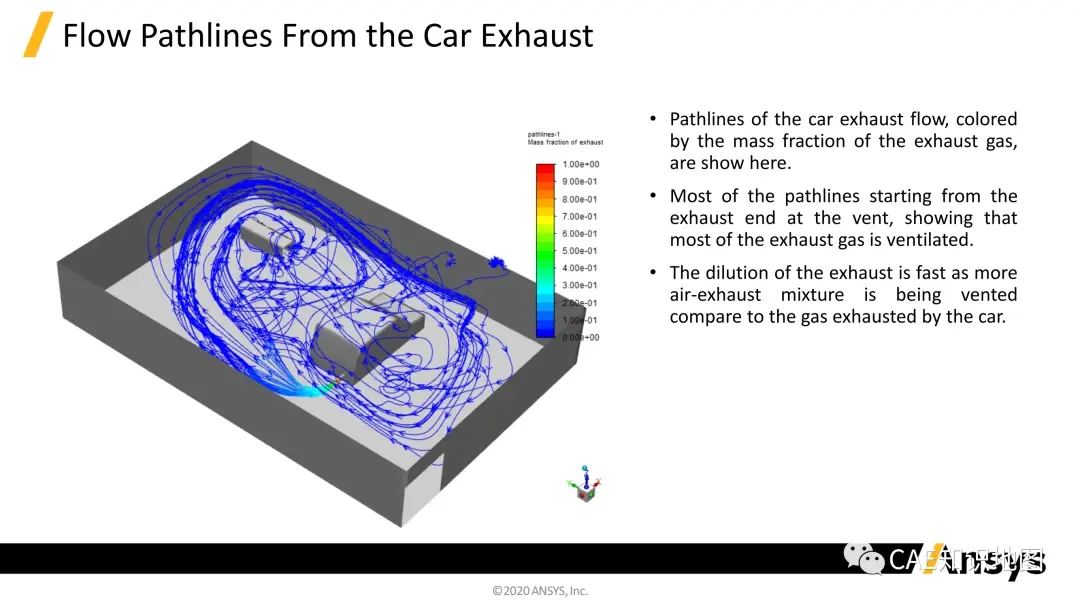

这个模拟例子的主要目的是模拟废气在通风车库中的传播，并预测废气浓度。您还将在 Ansys Fluent 中学习不同的可视化技术。

案例压缩包已上传百度网盘

百度网盘链接: https://pan.baidu.com/s/194BANDcV9pg100SdwooS2A?pwd=73p1 提取码: 73p1

—来源:CAE知识地图
