Fluent截取局部面：后处理面创建技巧

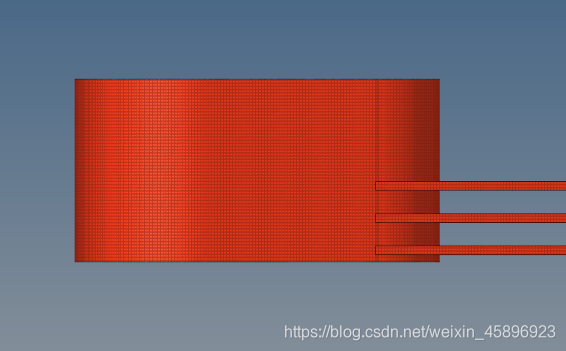

在使用fluent 模拟 时，我们经常需要对某一个面监测或者计算某一个面的物理量，直接create plane建立的是一个无限大的平面，经常不符合要求，下边介绍几种建立局部面的方法，以该3D模型为例子，目标在左侧截出第二层流道局部。

一、正常create plane

操作：create-------plane，输入该界面上三个不在一条直线上的点。

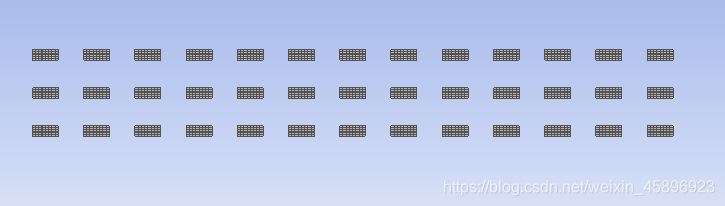

   创建结果如下。可以看出是建立了一个 无限 大平面，把这个模型都截开了，所建立的面包含了三层所有部分。

二、bounded 建立局部面

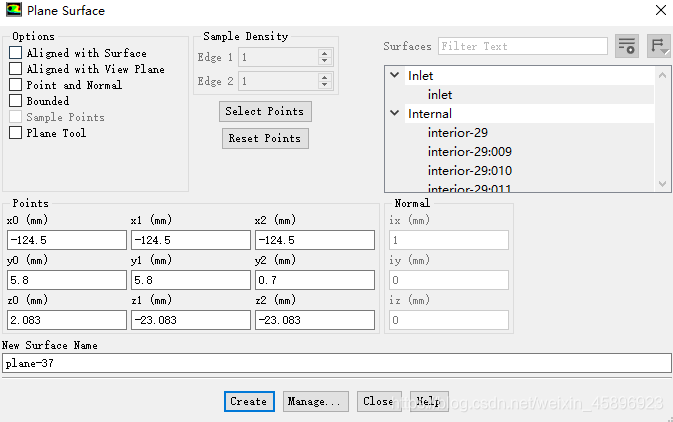

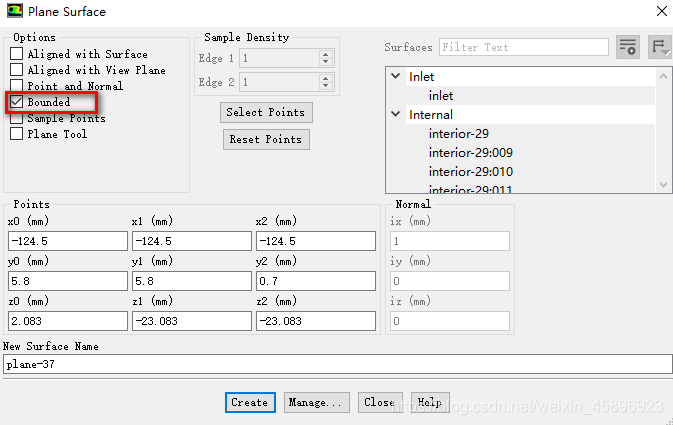

操作：create—plane----选择bounded选项，输入局部面的三个 坐标 点。此处需要注意的是，为了截取矩形面，我们需要按照顺序输入三个点，不能先输入两边再输入中间的点，否则截出的是三角形区域。

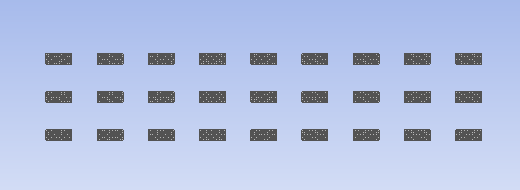

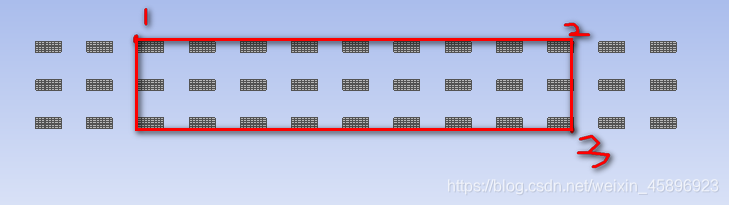

   为了截取第二层的中间几个流道，我们顺序输入区域顶点后，建立面如下。

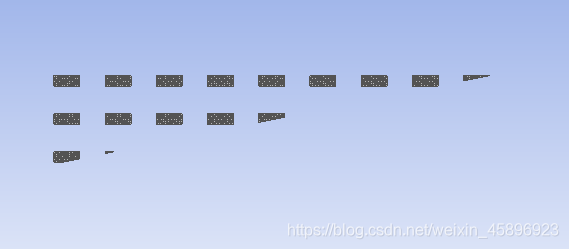

若先输入2，再输入1 3 点，效果如下，可以看到三角形区域。

三、create iso/surface

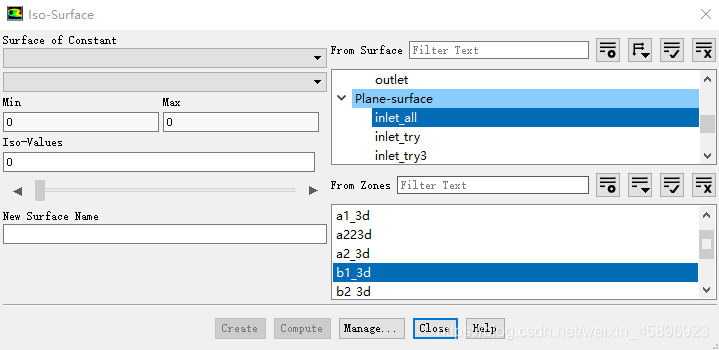

操作：先建立一个无限大的截面1，然后create-iso/surface–选择面1和需要截取的区域zone1-建立面与区域的截面

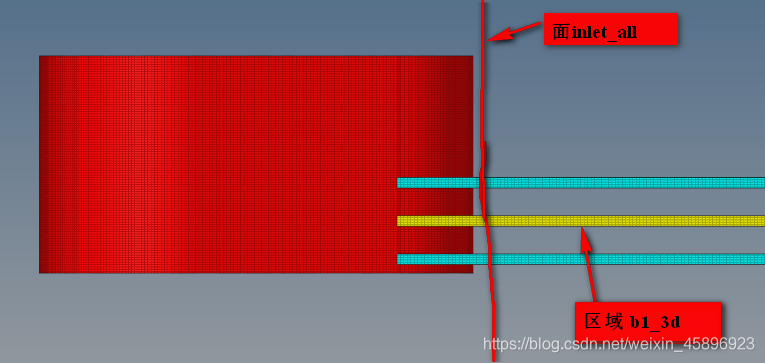

利用第一部分建立的无限大平面，选择黄色区域b1_3d，建立。

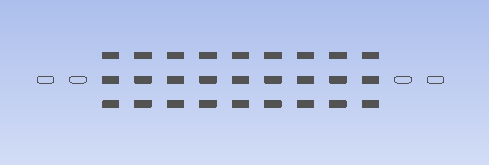

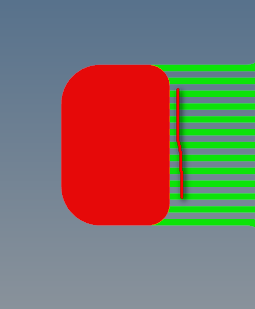

所得到的面如下：

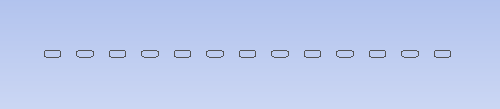

   做个对比，是我们想要的面。。。

四、在画网格时，就在需要的地方建立面

不同的画网格 软件 ，操作方法也不一样，不一一列举。我们一般不能一下子想到所有需要检测的面，大部分时候都是在计算前或者计算过程中调整选择监测的面，因此此种方法具有极大的局限性，不很方便，还是建议以上两种方法吧~~~~

ps.欢迎交流，有什么更好的办法欢迎留言！
