GAMBIT与FLUENT：周期性边界条件处理及后处理技巧

 在旋转机械中， 周期性边界条件用的比较多，但是有很多人不能很好地掌握，作为初学者，和大家交流一下周期性边界条件应用的一些处理方法。 方法一：GAMBIT中设置周期性边界条件。


  1.创建单流道模型。

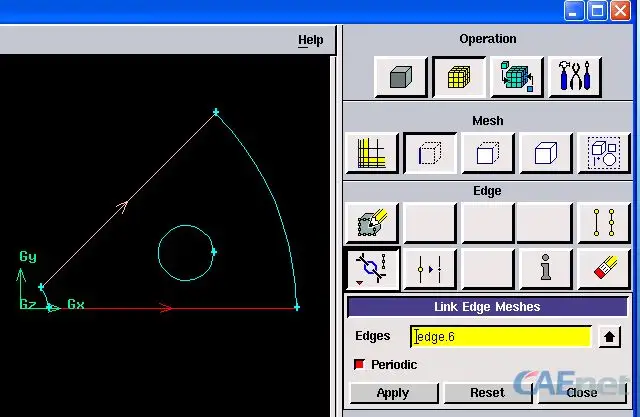

  2.link两条周期性边界。


  如果要对周期边界先进行网格的划分，最好是先划分然后进行LINK。

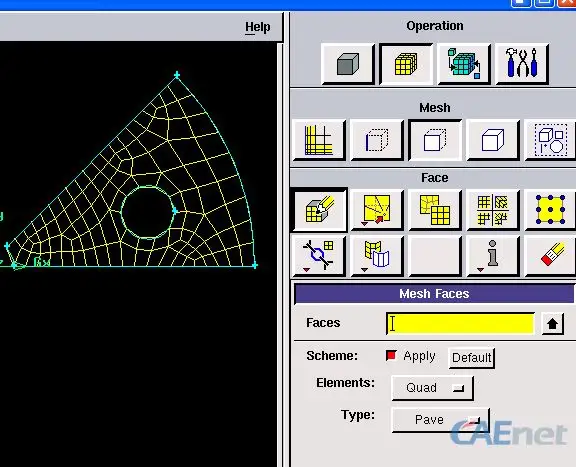

  3.网格的划分（这里是很粗糙的划分了一下）。


  4.对周期性边界进行边界条件设置。


 5.导出即可。


  这种方法就不用在FLUENT中进行设定了。


  方法二：


  步骤1-3同法一1-3.

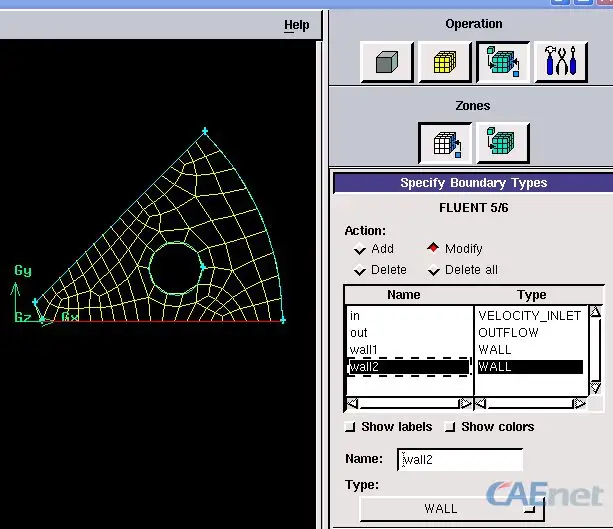

  4.把周期性边界的边界条件 分别设置成wall。


  5.在FLUENT中的文本输入（TUI）中输入下图所示内容。

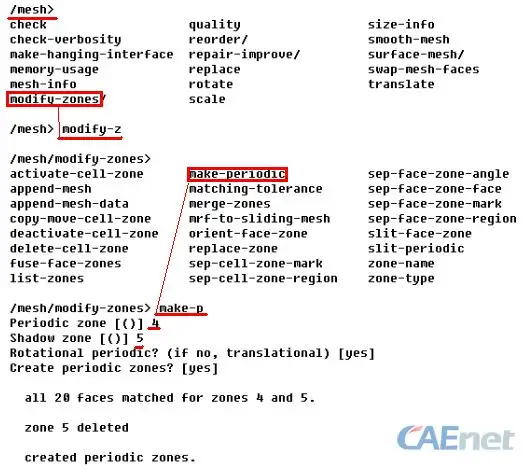

即：grid/modify-zones/make-periodic...这样就完成了设定。


  周期性边界模型的后处理。


1.计算结束之后。

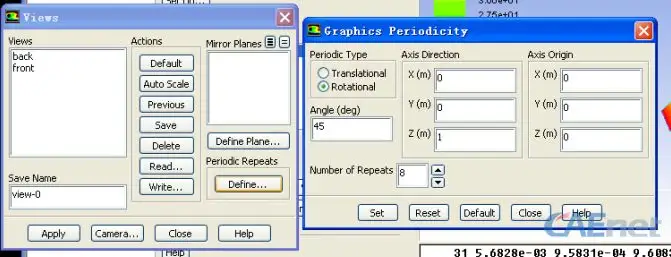

2.fluent中Display>Views

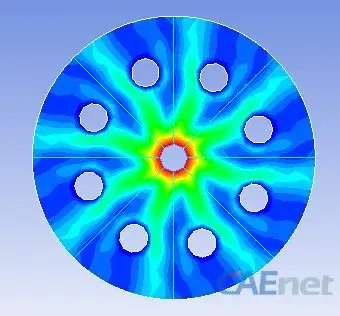

3.处理结果。
