本算例主要为了熟悉fluent后处理，所以其他部分只做简要描述。若有需求，自行下载官网tutorial。
要考虑的问题如图所示。20°C下的冷流体通过大入口（直径100mm）流入管道，并与40°C下的热流体混合，后者通过位于弯头处的较小入口（直径25mm）进入管道。管道尺寸以英寸为单位，流体性质和边界条件以国际单位制为单位。较大入口流量的雷诺数为50800，因此需要湍流模型。
1英寸（in）=25mm
启动fluent，导入生成的网格。
将流体域材料选择为water-liquid，表示流体域中是水在流动
注意：通过右键单击图形窗口中的选项卡并从打开的菜单中选择“subwindow view”，可以同时监视两个收敛图。要返回选项卡式图形窗口视图，请在图形窗口标题区域上单击鼠标右键，然后选择Tabbed view，此外，还可以全屏显示。
TIPS：
fluent停止计算的三种情况：
1. 自定义收敛条件收敛，比如：曲面报告定义收敛到“收敛条件”对话框中指定的公差范围内；
2. 残余监控器收敛到“残余监控器”对话框中指定的公差范围内；
3. 已达到运行计算任务页面中请求的迭代次数

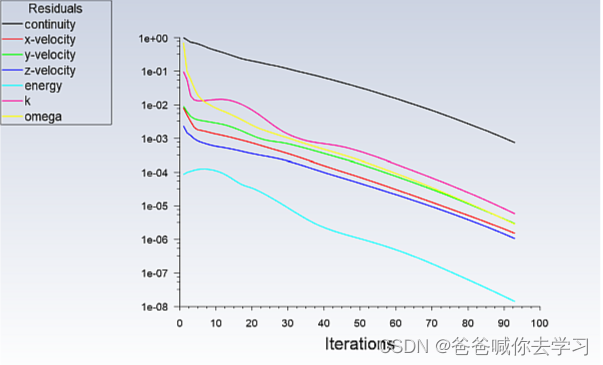

关于收敛的3个指标：
1. 残差已经降低到足够的程度。当达到每个变量的收敛标准时，解已经收敛。默认条件是，每个残差将减少到小于10–3的值，能量残差除外，其默认标准为10–6；

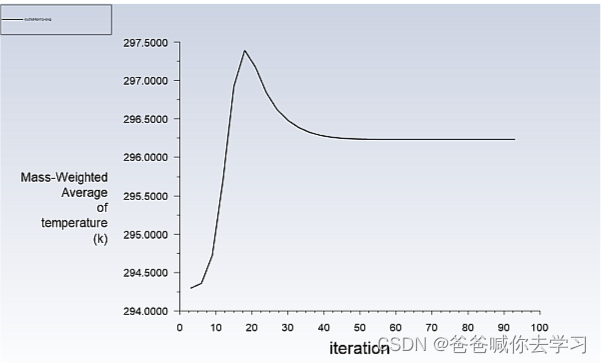

2. 解不再随着迭代次数的增加而改变。有时，残差可能不会低于案例设置中设置的收敛标准。然而，通过迭代监测代表性流量变量可能表明残差已经停滞，并且不会随着进一步迭代而改变。这也可以视为收敛；
3. 实现了总质量、动量、能量和标量平衡。可以在“flux reports”对话框中检查总质量、动量、能量和标量平衡。当解收敛时，净不平衡应小于通过域的净通量的0.2%。
观察函数
ρ ∗ ∣ v ∣ 2 2 \frac{\rho*\lvert v\rvert^2}{2} 2ρ∗∣v∣2

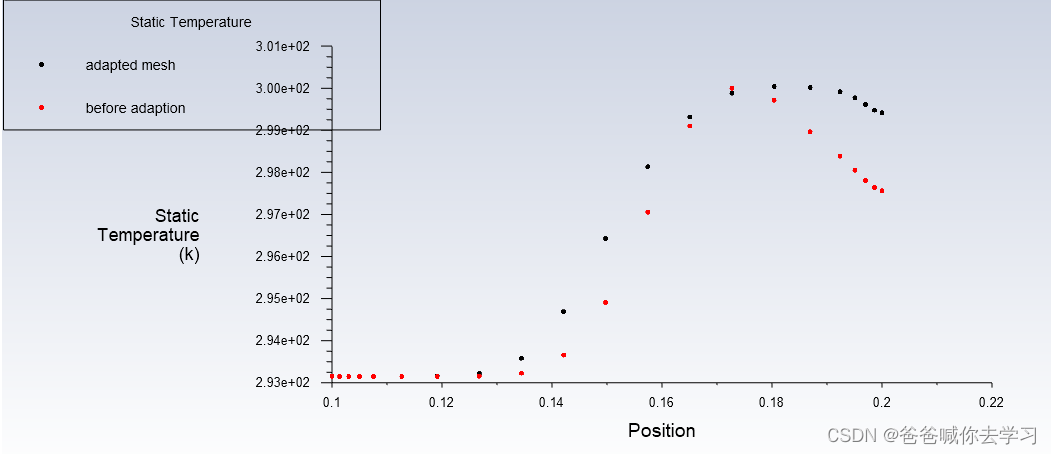

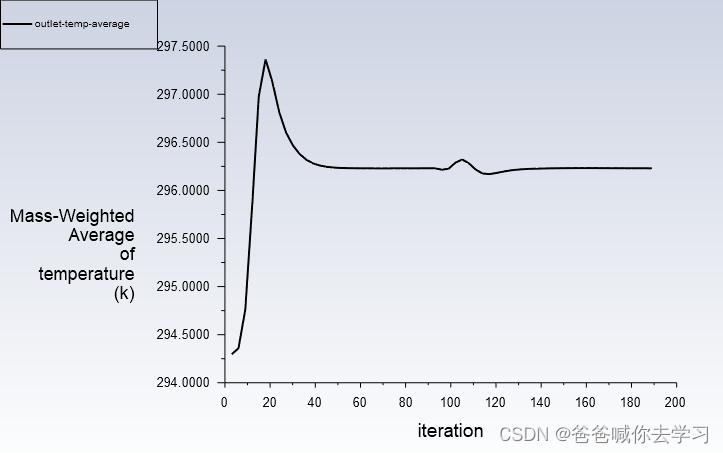

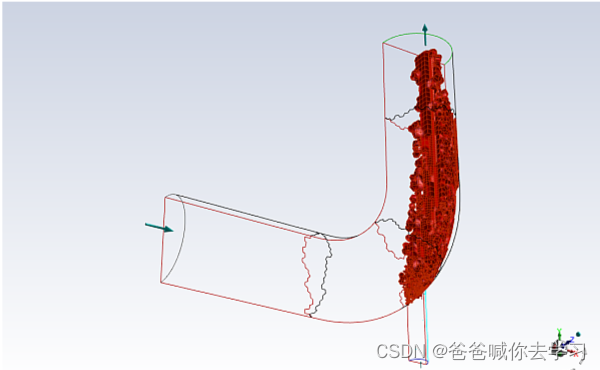

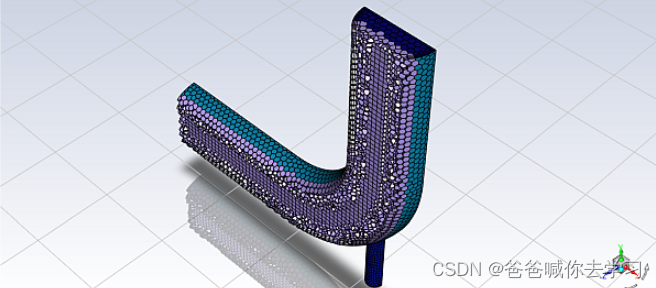

在第一次运行中，已经使用相当粗糙的网格解决了弯头问题。通过细化网格以更好地解析流细节，可以进一步改进弯头解决方案。ANSYS Fluent提供了一种内置功能，可以根据解决方案梯度轻松调整（局部优化）网格。在以下步骤中，将根据当前解决方案中的温度梯度调整网格，并将结果与以前的结果进行比较。

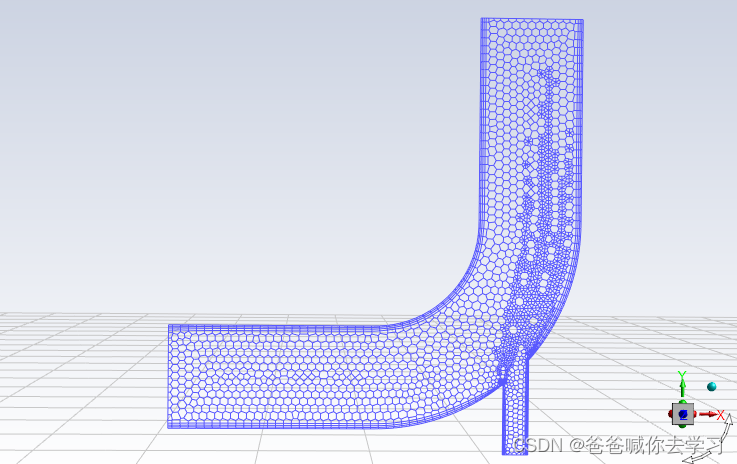

关于更改显示适应后的网格：
单击display options...在“adaption controls”对话框中，打开“Display Options - Adaption”对话框，勾选draw mesh;
弹出对话框:options仅选择edges，边类型选择feature，选择处理创建的线之外的所有面，display，colse;
ok;display
Domain → Mesh → Display...：options仅选择edges，边类型选择all,surfaces选择对称面，display

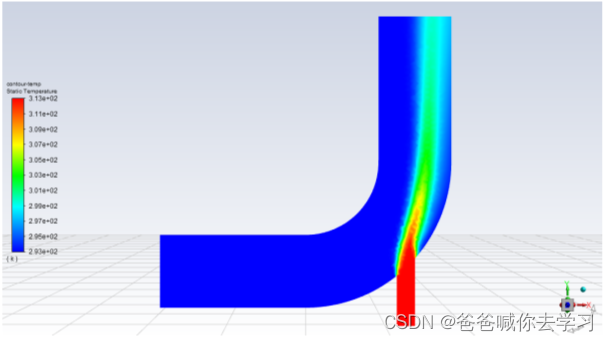

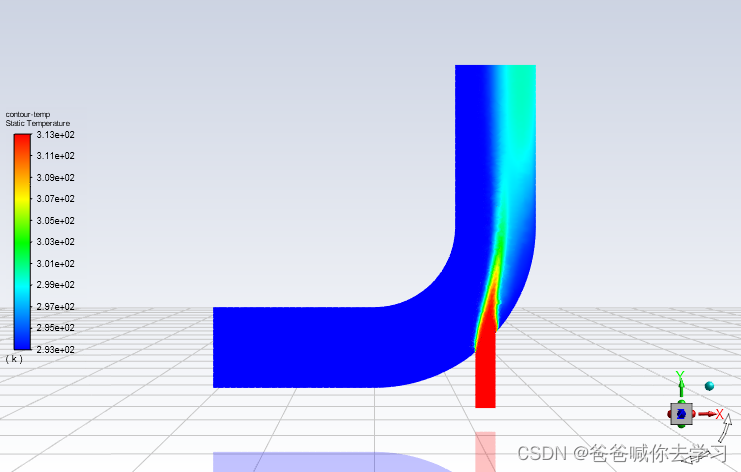

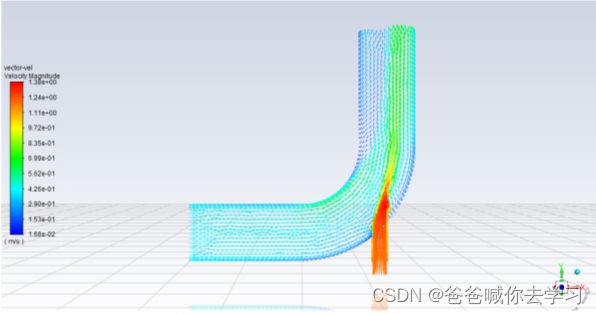

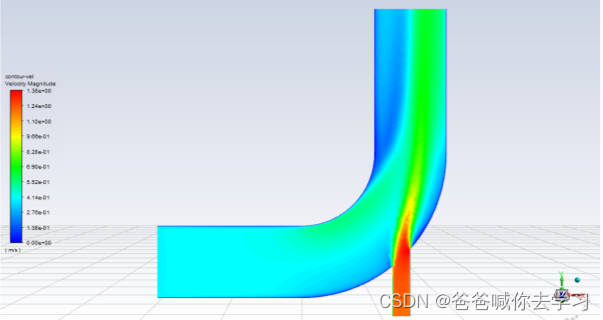

通过本次算例复现，再次熟悉了fluent meshing水密型网格划分；对fluent简单流动传热的计算设置有了进一步了解。但是最主要的还是学会了一些fluent自身的后处理图，通过本例应该学会创建面、线、创建自定义观测函数、等值线观测，矢量观测，xyplot图的创建，并在一个图上如何显示两组数据。此外本例中还应用到梯度网格自适应，对于计算也是很有帮助的！
