EPLAN中的电位、编号和报表功能详解

一、电位-eplan路由的理论基础

电位，信号和网络是eplan中的隐藏三君子。官网帮助中对电位和信号的解释如下：

在 EPLAN 中区分电位和信号。通过电位使连接属性的默认值和电位信息进入到项目中。 通过电位定义点或电位连接点定义一个电位或信号。此处录入的数据不只对一个单个的连接有效，而是对整个电位或信号均有效。 信号须拥有一个与附属电位不同的名称并可以拥有同电位偏离的数据。原理图多个页上的连接分配及箱柜和原理图中的定向需要信号名称。若想知道需关闭哪个熔断器，保证一个工厂部件的电机内无电压，则请查看该电机连接在哪个信号上。接下来请查看，该信号导向哪个熔断器。 在电位定义点上分配电位的数值及可接通一个用电设备的所有信号。由此可对用电设备检查相邻电位。

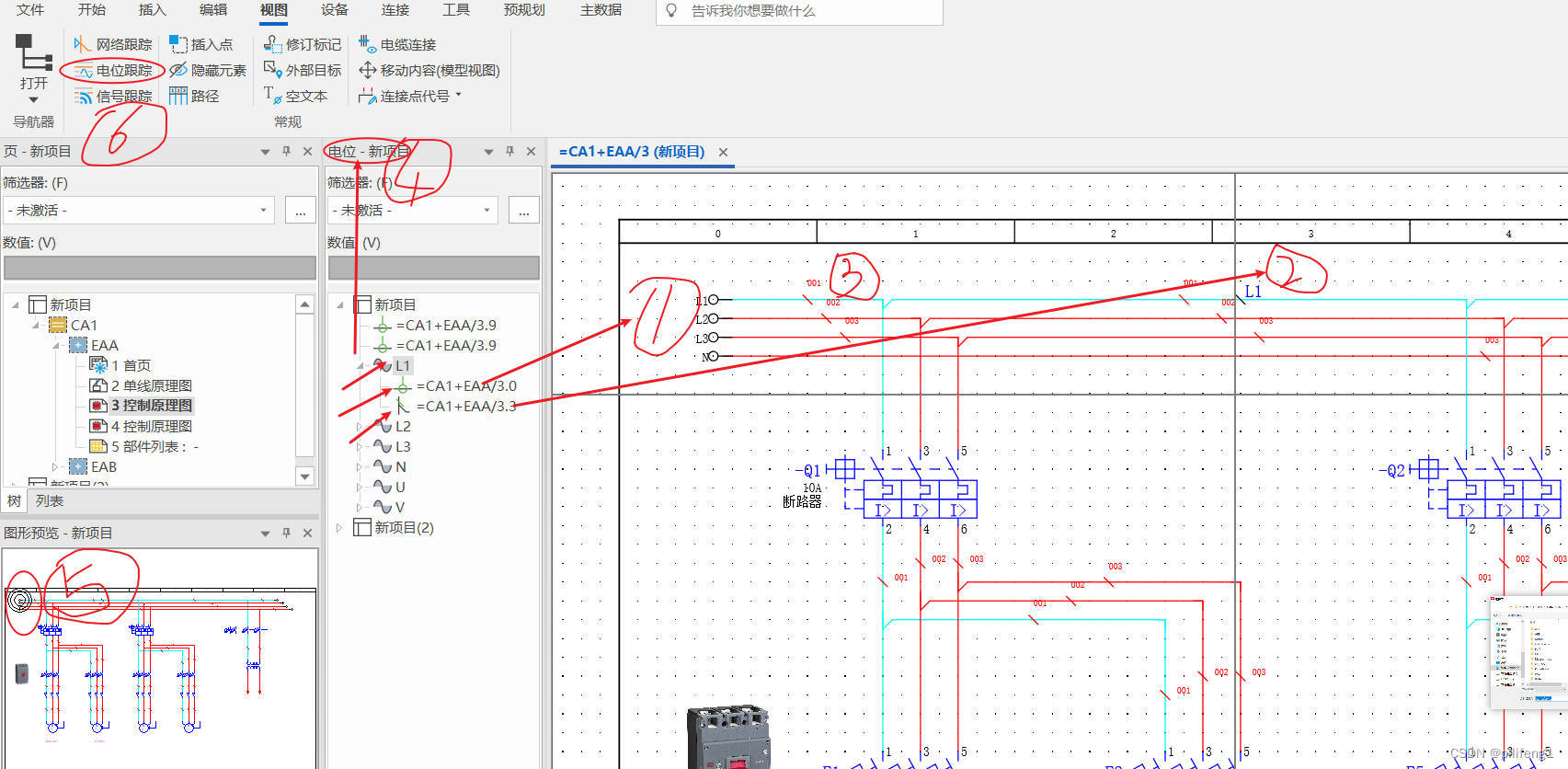

eplan是电气 软件 ，电气的图纸包括设备和路由，因此专业的电气软件必然是一个关注连接的软件，电气的连接是以电位为基础的，中eplan中的其他概念如信号和网络都是以电位为前提衍生出来的，其中信号是电位的分量，而网络又是信号的分量。因此eplan中围绕着电位的连接做了很多工作，包括电位连接点的放置，电位点的定义，电位的导航，电位的跟踪，电位的预览，电位的连接编号等等。分别归属于插入、项目数据、视图等不同的菜单栏中，但他们的内在逻辑，他们的理论基础就是电位。

   电位定义点和电位连接点是平等的。在一个电位连接点中可输入所有输入到电位定义点的 数据 。

   eplan连接中的每个电位点，中断点都要命名，否则，由于命名是空，就会当作同点位传递。同一电位可以定义多个名字，属性相互补充，出现冲突时始终取图形上的第一个定义点或连接点。

二、自动编号-eplan中的电位逻辑体现

eplan中的自动编号，需要先放置再设置规则

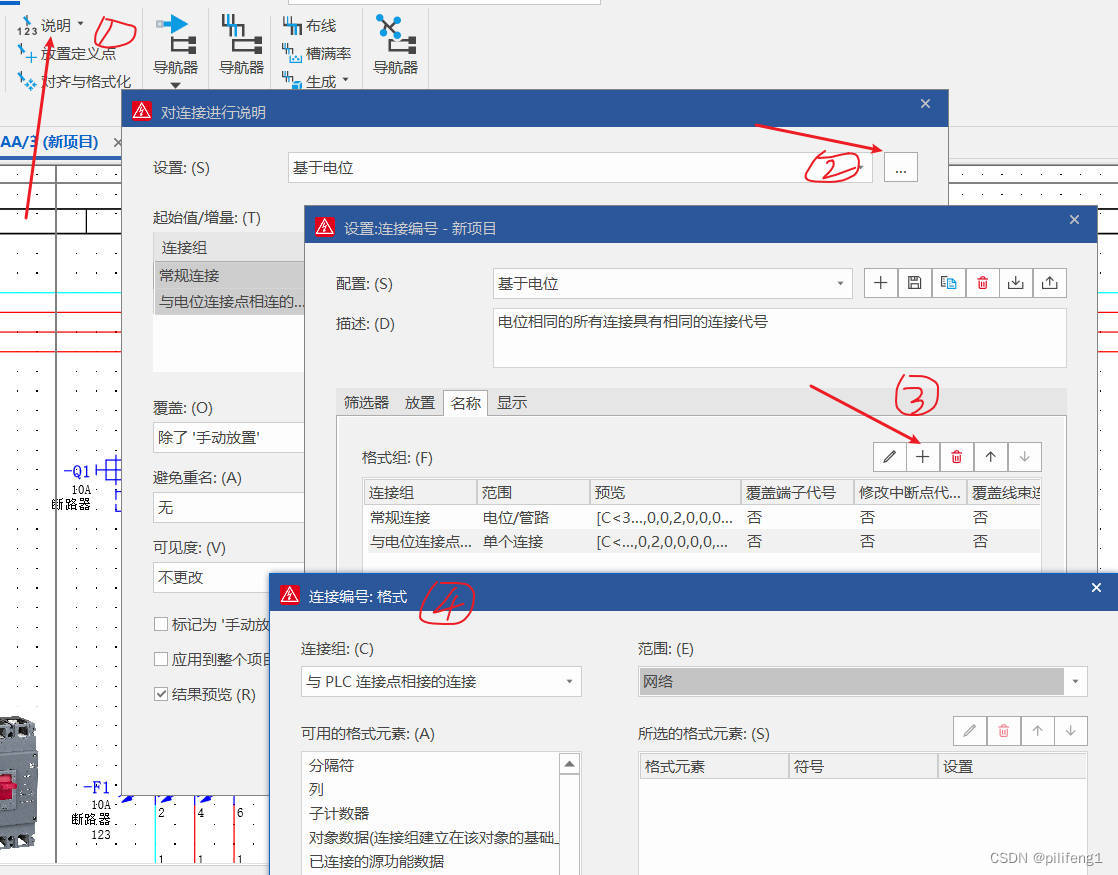

编号的详细规则如下图所示：

三、报表-eplan中的摸鱼神器

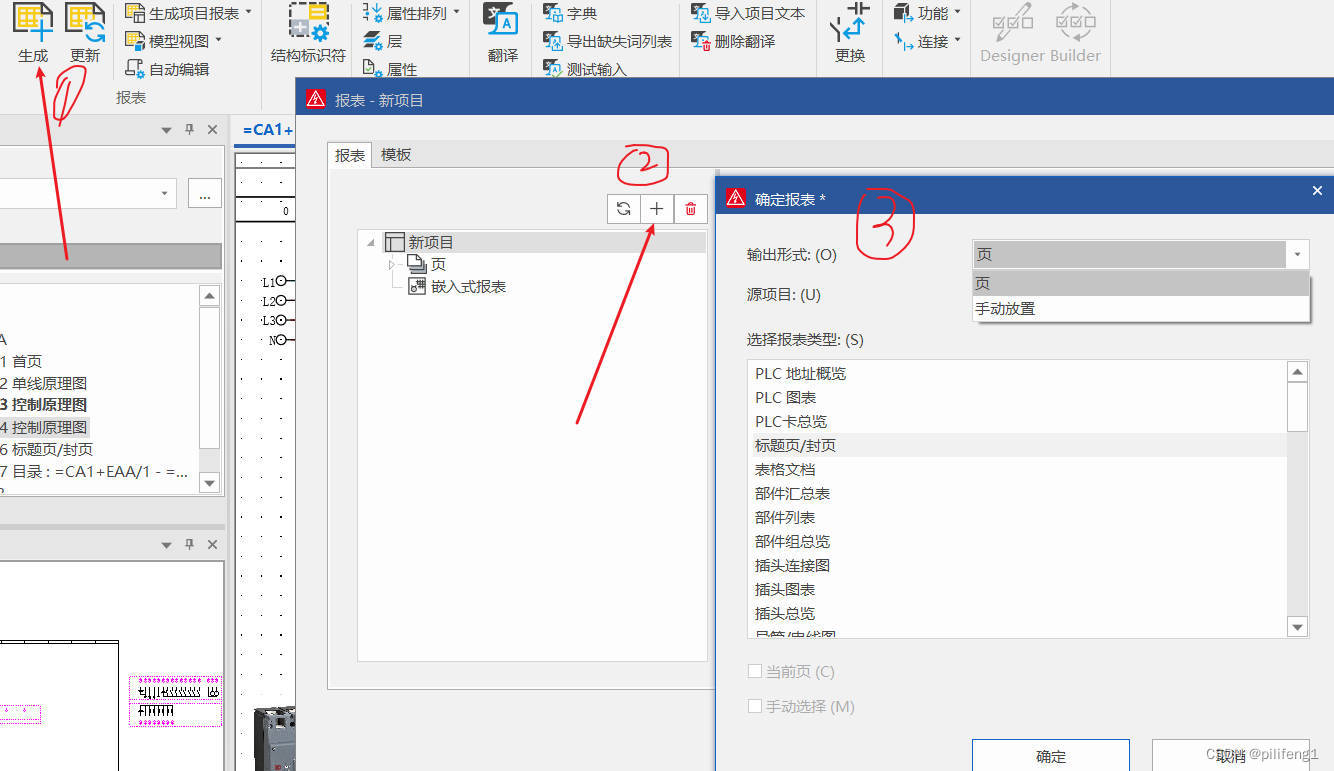

   eplan中的 自动生成 的图纸内容成为报表，报表分为整页报表和嵌入式报表，页报表自动生成，嵌入式报表需要手动放置。

   封面，目录，设备表，电缆表，端子表等均可以生成。
