EPLAN 2022路径功能文本：电气图纸使用详解

插入功能路径文本，等于连接点功能文本属性；

功能路径文本；根据指定方向，对功能文本 赋值 。

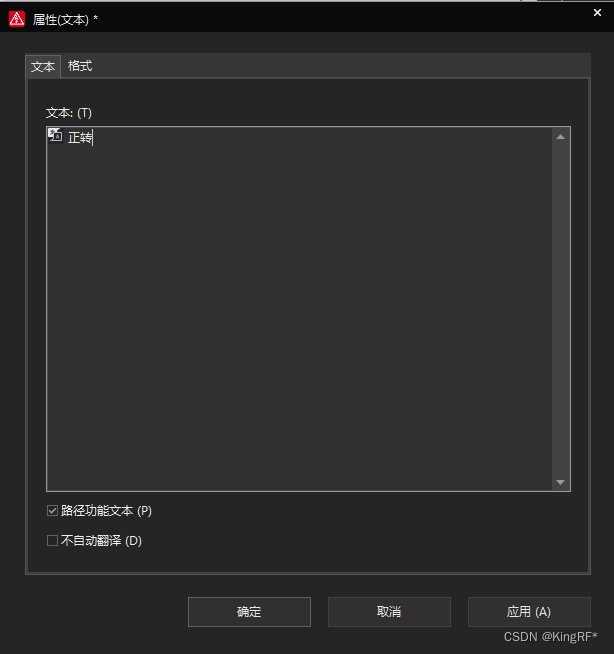

勾选路径功能文本

格式——方向，选择正确的方向，Y0在文本的上方，所以选择上部居中。

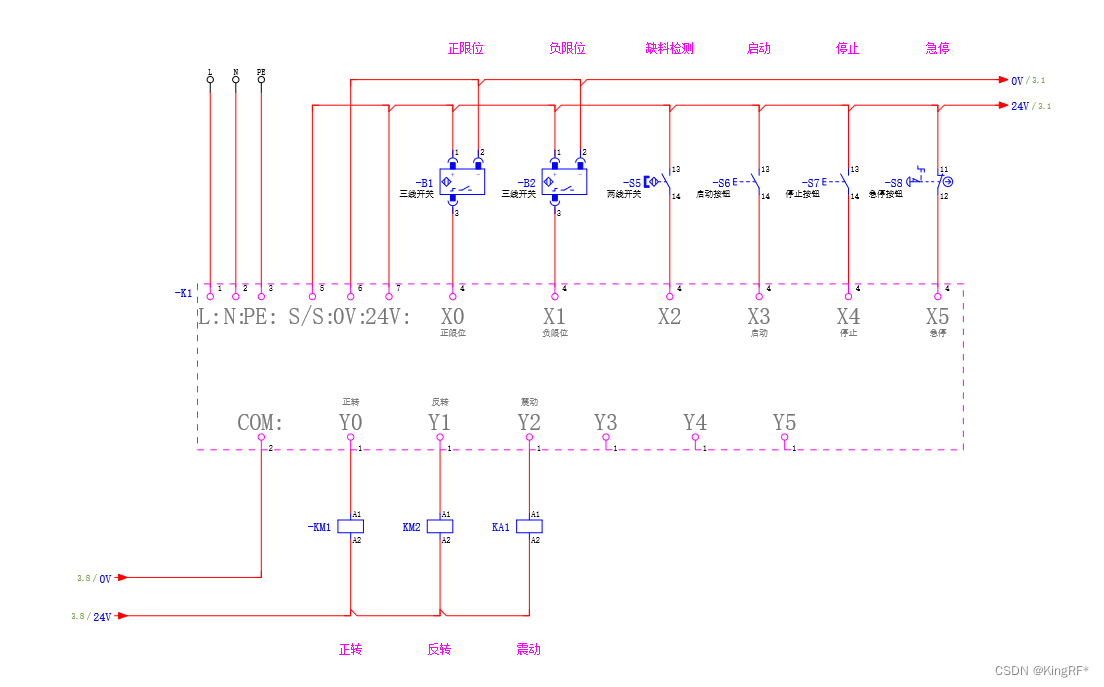

【正转】路径功能文本，代替Y0中的功能文本；删除Y0中填写的功能文本，依旧会把正转传递给功能文本属性。

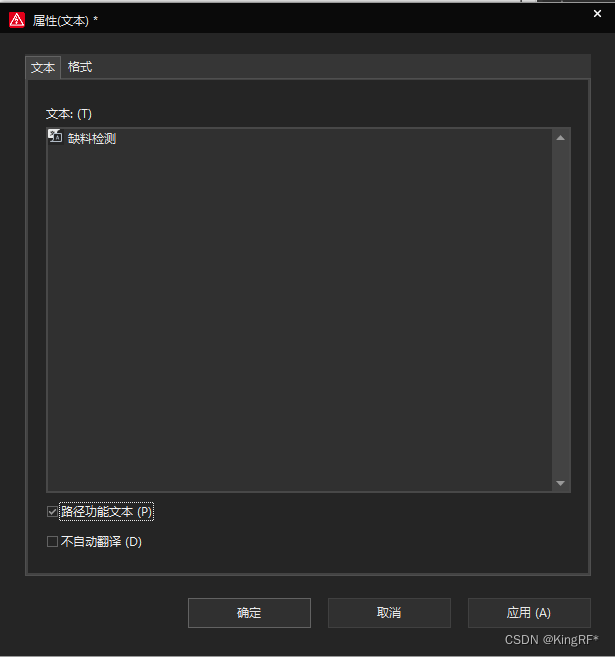

X2 在路径功能文本下方，方向选择下部居中；

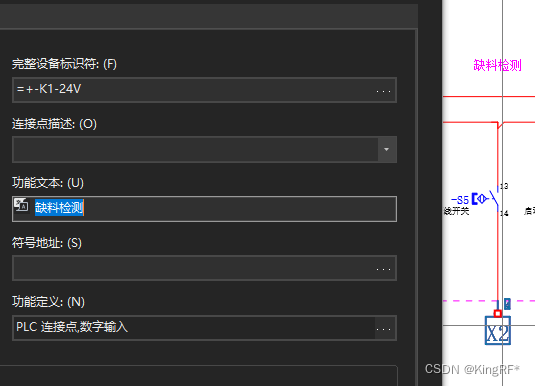

                                X2的属性中的功能文本会赋予路径功能文本的内容。

                生成PLC地址报表

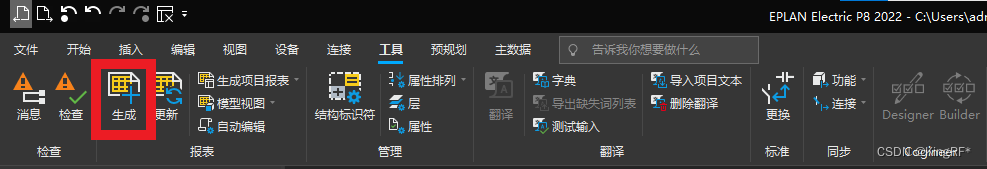

                                                        工具——报表——生成

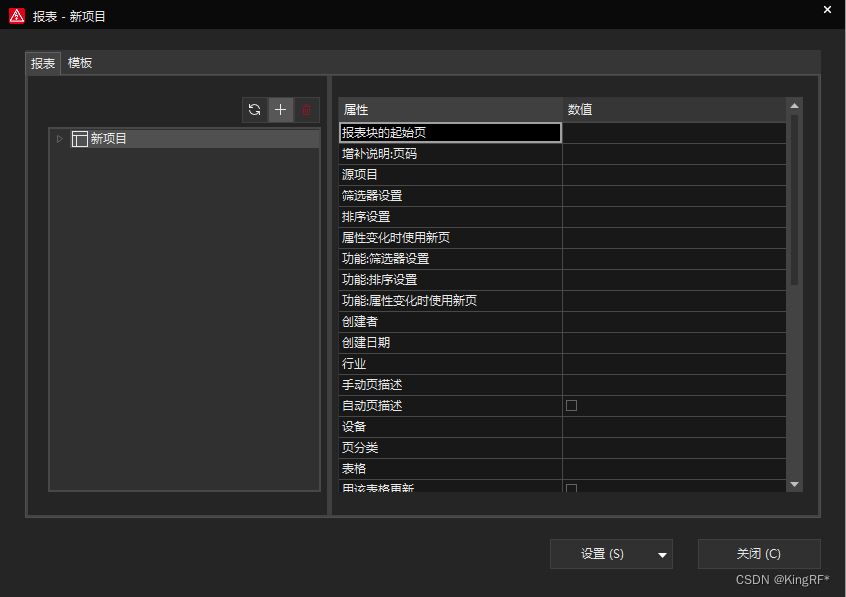

点击生成，弹出报表对话框；

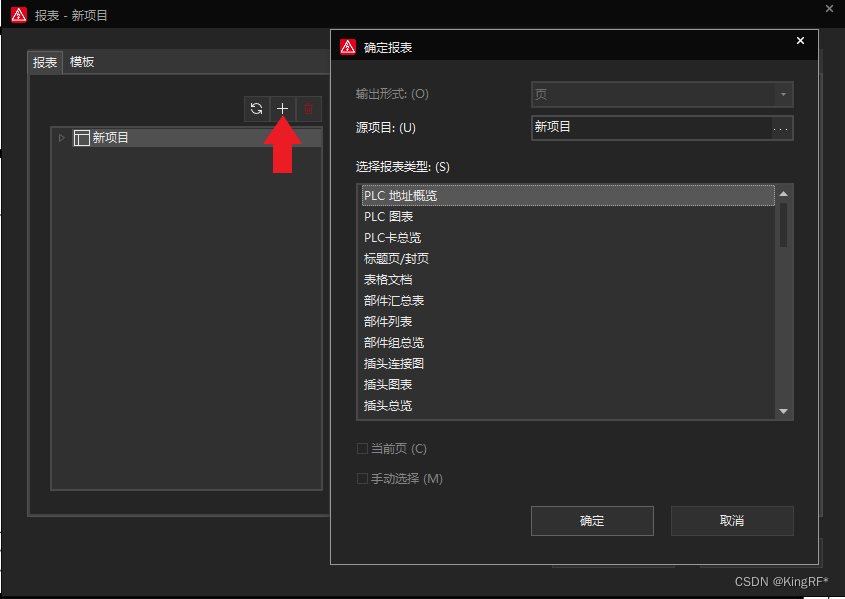

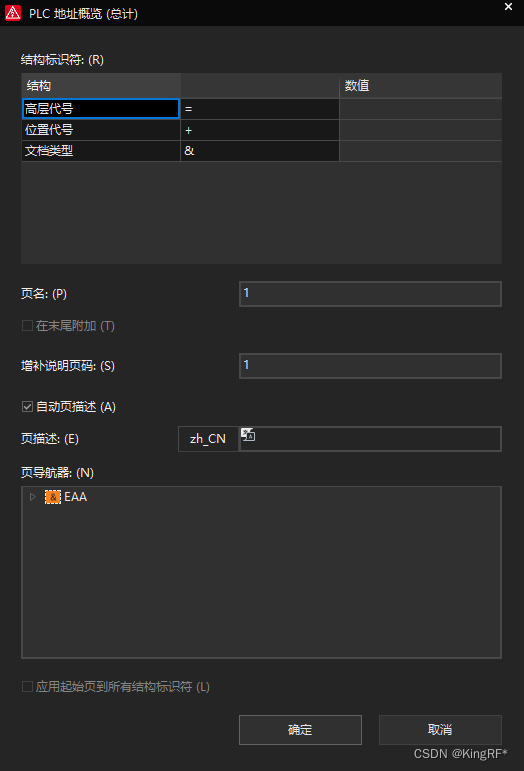

                                     点击加号，选择要生成的报表，选择PLC地址概览；

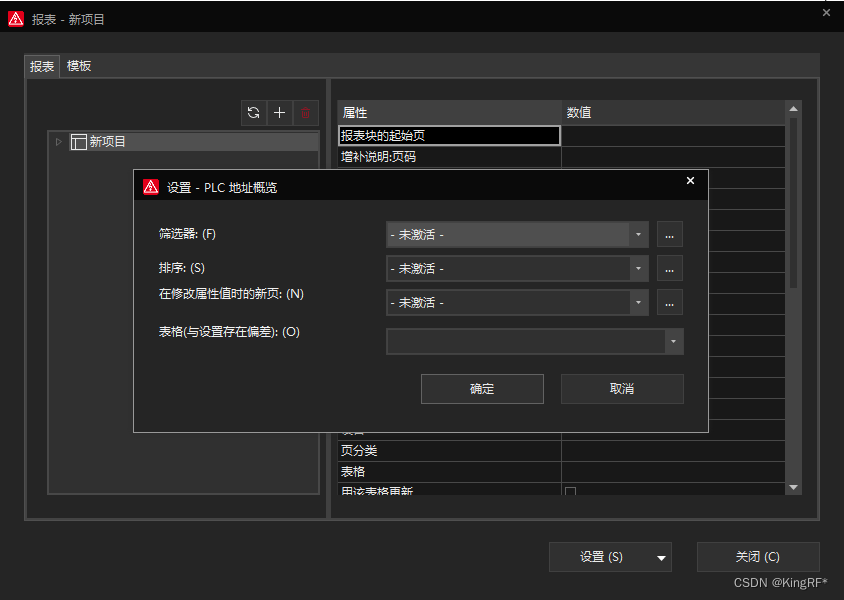

                                                                     点击确定

                                                                     点击确定

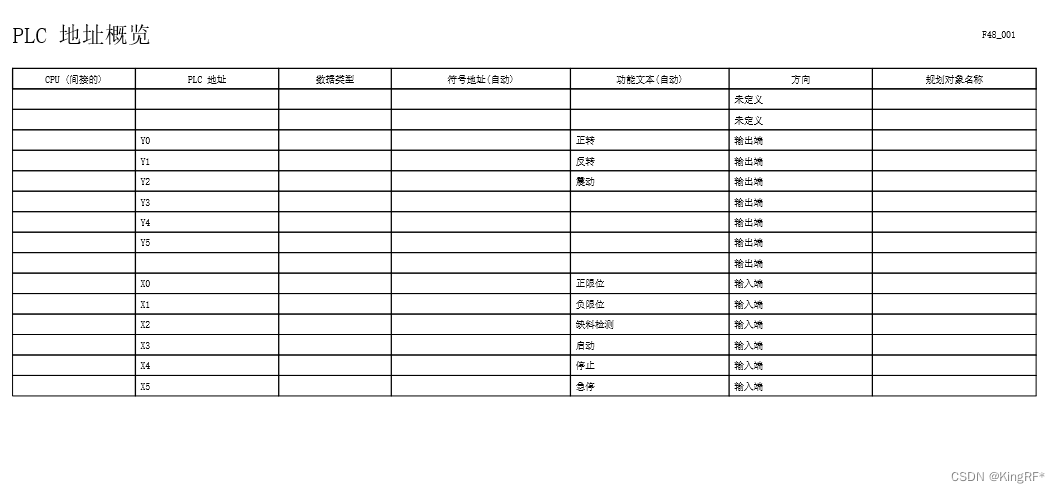

                                                页导航器中生成“1”报表，双击打开；
