在上一期的文章中,我们主要谈了EPLAN制图中常用符号,有伙伴提出,让我们写一篇,关于端子图表的 技术 资料。我们这篇文章就是作为对伙伴评论的回复。
在EPLAN制图的过程中,我们一起探讨技术问题,共同 解决 我们现实工作中遇到的问题,欢迎大家在评论区留言,我们会根据大家的问题,来写对应的文章。
也欢迎大家分享,让我们这个工控圈遇到问题,有个一起探讨的场所。
言归正传,我们来一起看看端子图表的制作。
1.首先我们在制作端子图表时,可以参考自带的 模板

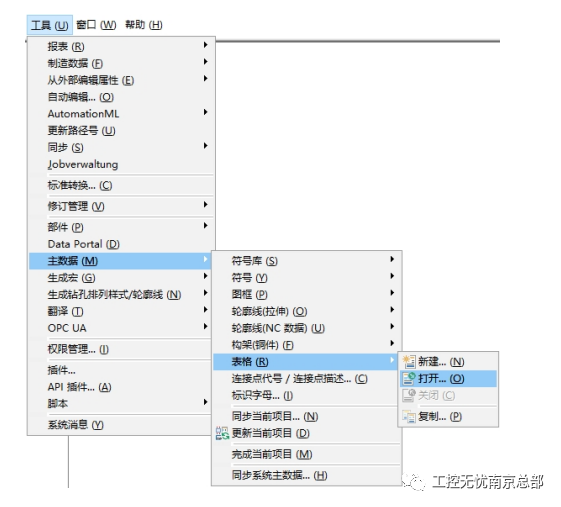

打开工具—主 数据 —表格—打开

2.选择合适的模板并复制成副本打开(不要在模板里制作,以免破坏自带模板)

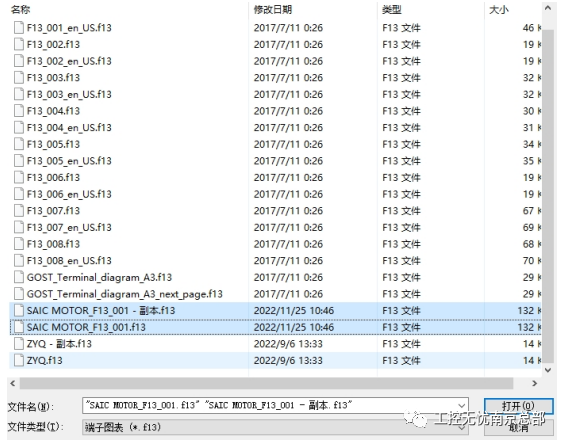

文件类型改成端子图表—选择模板—复制粘贴—选择副本—打开
提示:模板也要打开,可以方便随时参考

3.打开的模板图表是这样的,大家可以根据自己需求或想法制作属于自己的图表,这里我们就以自带模板来讲解制作过程
