EPLAN电缆定义：电缆参数设置与敷设路径

在EPLAN P8中，电缆是高度分散的设备，由电缆定义线、 屏蔽 和芯线组成，具有一个主功能的同时可以有多个辅助功能，且它们都具有相同的设备标识符。

在EPLAN中电缆通过电缆定义体现，可通过电缆定义线对电缆进行图形显示，接着可在属性对话框中指定电缆属性并定义电缆。

1、图形编辑器中定义

（1）通过菜单执行操作：选择菜单栏的【插入】→【电缆定义】，如下图所示：

（2）使电缆定义符号系附在鼠标指针，拖拉电缆定义线扫过将要插入电缆的连接，通过鼠标左键确定起点，然后再次单击确定终点，如下图所示：

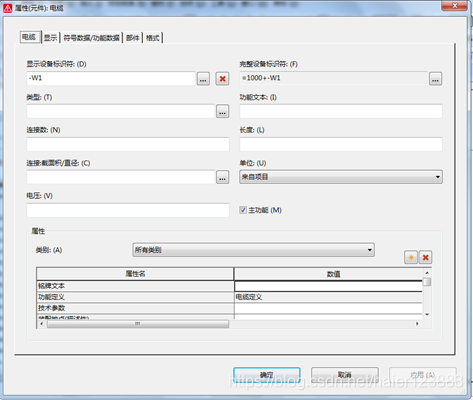

（3）激活对话框【属性（原件）：电缆】，在对话框内定义电缆显示设备 标识符 等其他相关属性，然后单击【确定】，如下图所示：

2、导航器内定义

（1）通过菜单调用：选择菜单栏中的【项目 数据 】→【电缆】→【导航器】，如下图所示：

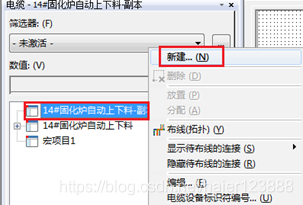

（2）在【电缆导航器内】，单击鼠标右键选择【新建】，如下图所示：

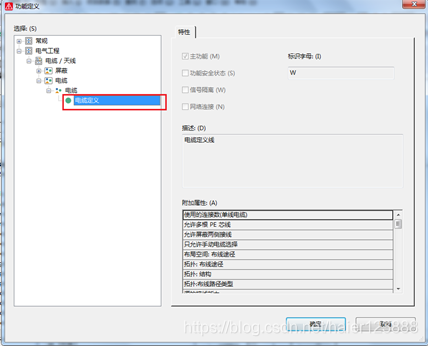

（3）在【功能定义】对话框，选择【电缆定义】，然后单击【确定】，如下图所示：

（4）在【属性（原件）：电缆】对话框，定义电缆显示设备标识符等其他相关属性。

（5）鼠标选择电缆导航器中的无结构标识符“W1”， 使电缆定义符号系附在鼠标指针，拖拉电缆定义线扫过将要插入电缆的连接，通过鼠标左键确定起点，然后再次单击确定终点。
