EPLAN电气图实例--控制柜(1)

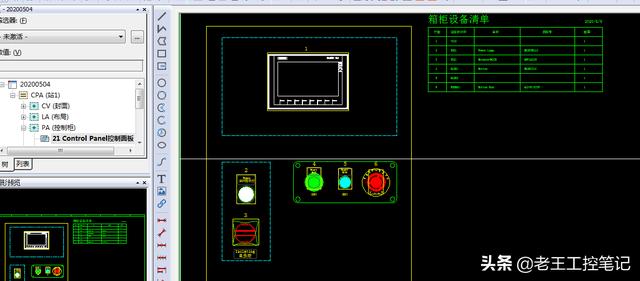

上期回顾(上期主要画了控制柜--控制面板部分，需要注意的是箱体设备清单的自定义)：

这期主要完成控制面板的控制柜

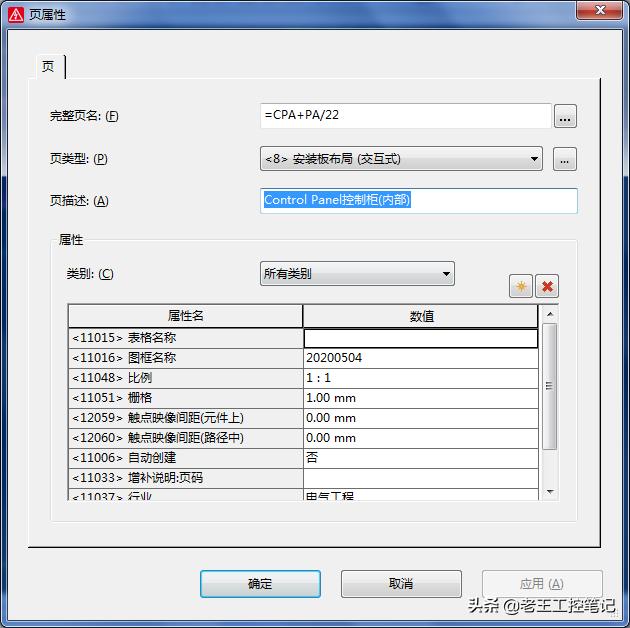

1.0 新建22页，控制柜(内部)

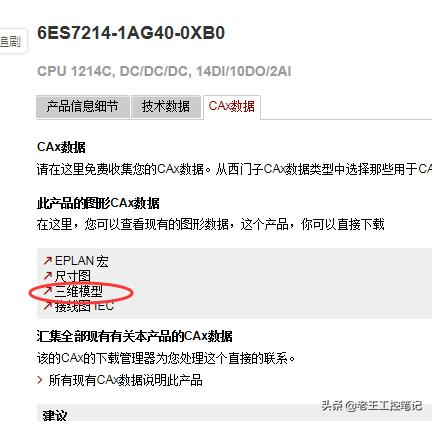

2.0 控制柜比较复杂，这里我们先从布局空间，自定义PLC模型开始，先从官网上下载西门子1214型号的三维模型，下载到STP文件后，注意：选择项目类型为宏项目

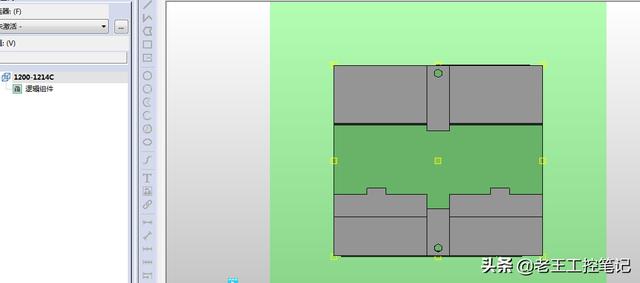

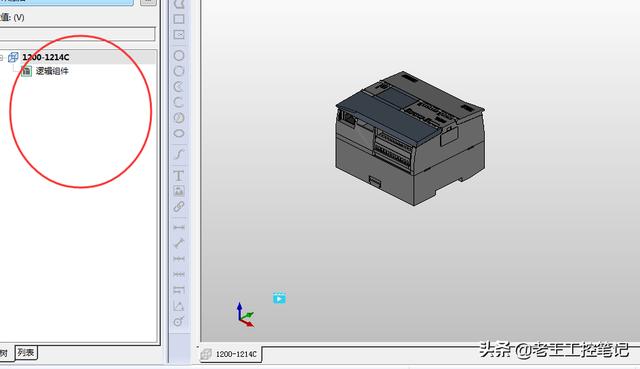

2.0 选择菜单“布局空间”---导入3D图形，选择你要转换的STEP 文件，导入。这时项目内出现一个布局空间，可以看到3D图形。

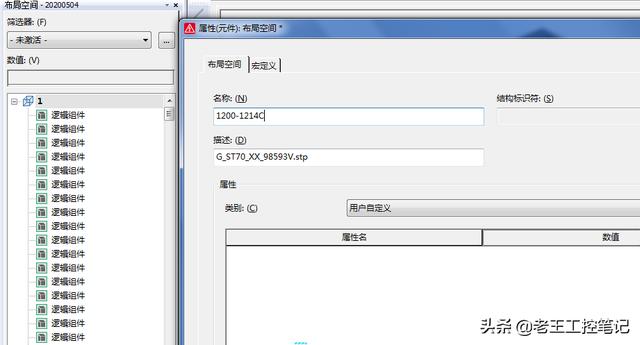

3.0 将布局空间属性中的宏名称进行更改，因为在后续自动生成3D宏时，这个名称将显示到文件名.ema中。

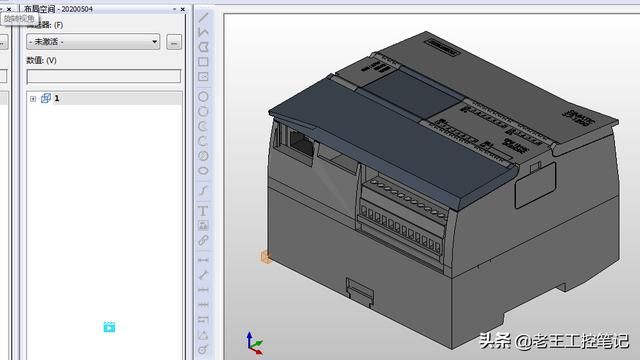

4.0 如果3D文件是零部件，则选择所有零部件，选择菜单栏“编辑”---图形----合并，将所有零部件合并为一个部件。

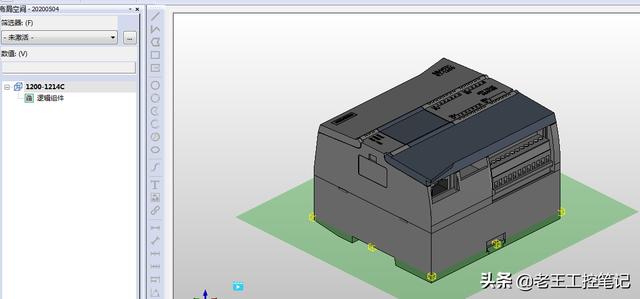

5.0 接下来，为3D部件定义一个放置平面，PRO PANEL 设备逻辑----点击定义放置区域按钮，定义将来在放置该部件时与其它部件接触的平面。

6.0 调整部件方向，也是通过PRO PANEL设备逻辑，翻转或旋转部件，旋转时需要手动输入角度。保证西南视角下，部件是左上往右下的方向。
