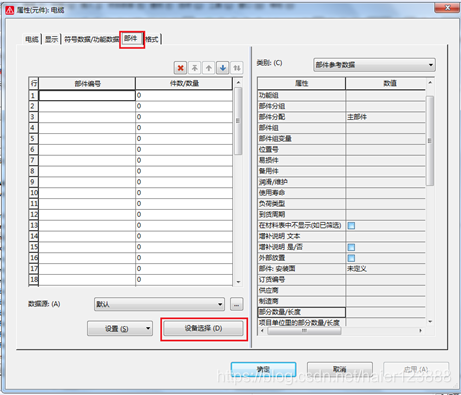

（1）原理图上双击 电缆 ，在【属性（原件）：电缆】对话框，依次选择【部件】→【设备选择】，如下图所示：

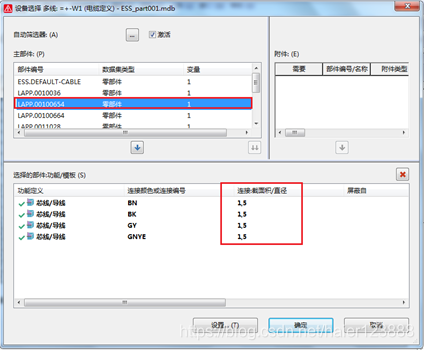

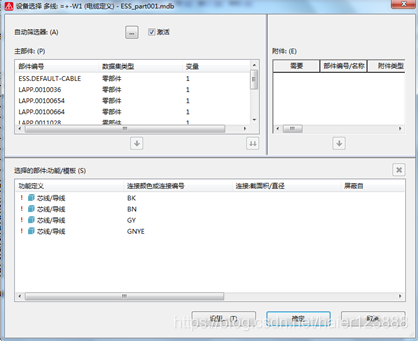

（2）直接进入【设备选择】对话框， 系统 将只能筛选出当前部件库内所有能满足功能需求（已经在原理图上放置的功能）的电缆部件，在【主部件】窗口选择电缆部件，在【连接的部件：功能/模板】窗口浏览已选中电缆部件的细节：连接编号、颜色和截面积等，单击确定。
此时，在原理图上可以看到电缆 标识符 旁边出现电缆的相关信息，如下图所示：

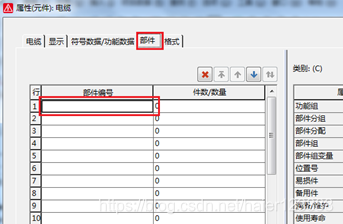

（1）在【属性（原件）：电缆】对话框，鼠标单击【部件】标签，在【部件编号】处单击【…】，如下图所示：

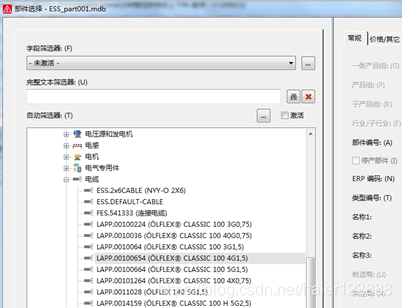

（2）进入【部件选择】对话框，在此可以直接在部件库【ESS_part001】内选择所需的电缆部件，单击【确定】
