CATIA投影只投外轮廓线：一条引导线和切面扫略教程

本节内容主要介绍了Catia曲面之一条引导线和切面扫略，视频时长7分52秒。注意其扫掠半径必须大于或者等于引导曲线到切面的最小距离，否则就会弹出无解警告。学习时注意该扫掠方式创建曲面的原理。欢迎在线观看。

简要操作步骤：

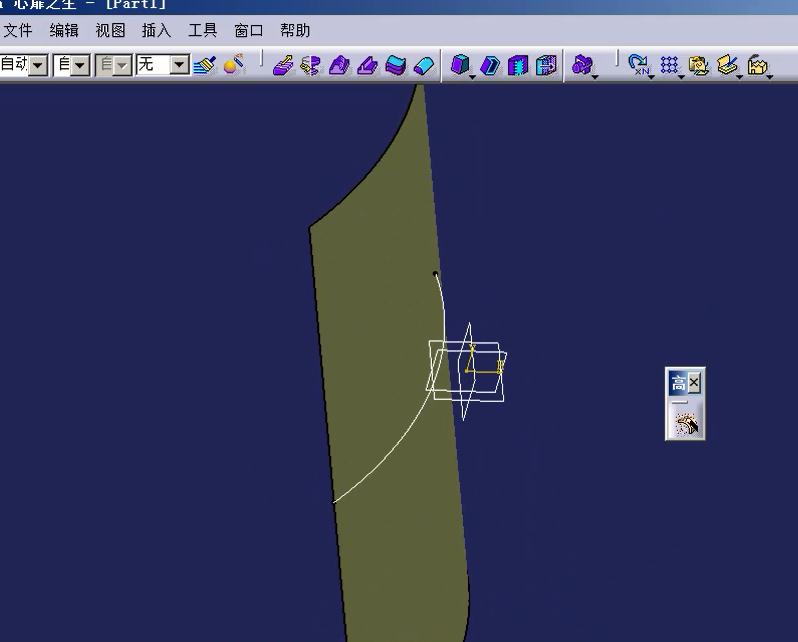

1选择XZ平面为草图基准面，进入草图模块，利用三点圆弧或者圆和直线而后对其进行修剪，完成草图绘制。单击拉伸按钮，对其沿Z轴拉伸其长度可通过命令对话框来输入也可直接在图形中拖拉箭头来指定长度但是该方法只是用于不确定尺寸的拉伸。

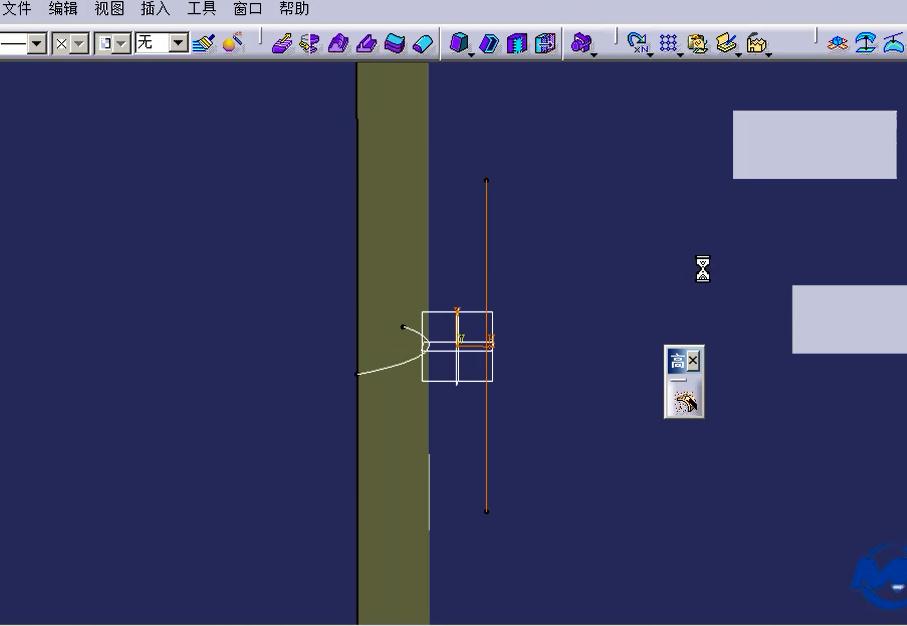

2进入XZ平面为草图基准面绘制如下所示轴线作为扫掠的中心线，标注其到坐标轴的距离为10，其有后步骤扫掠曲面的半径决定。

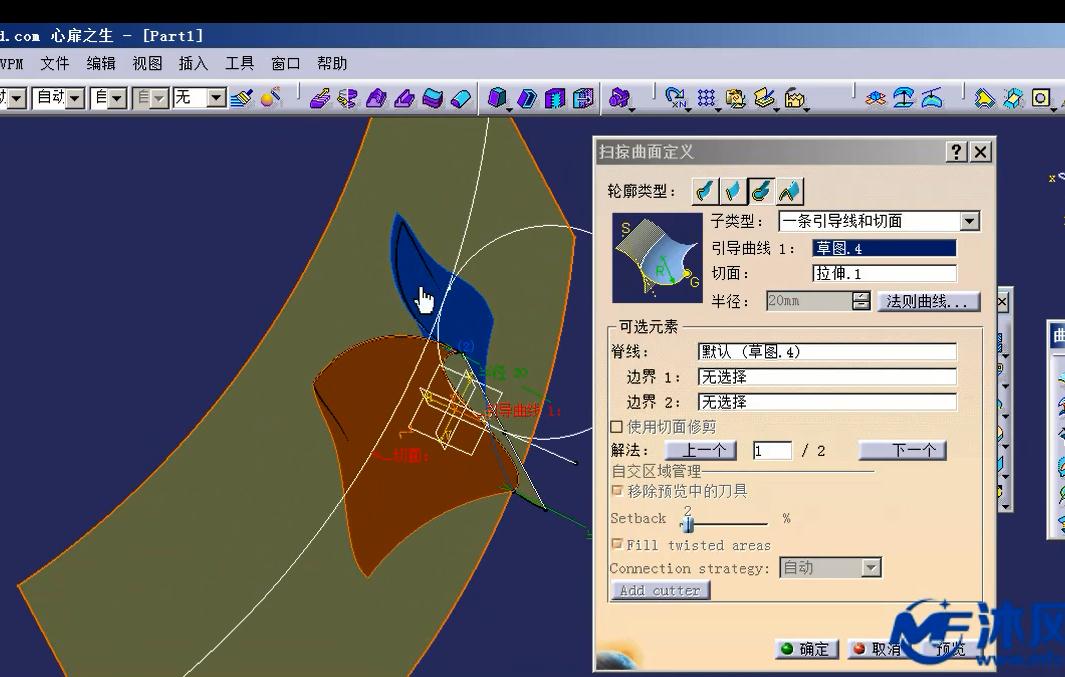

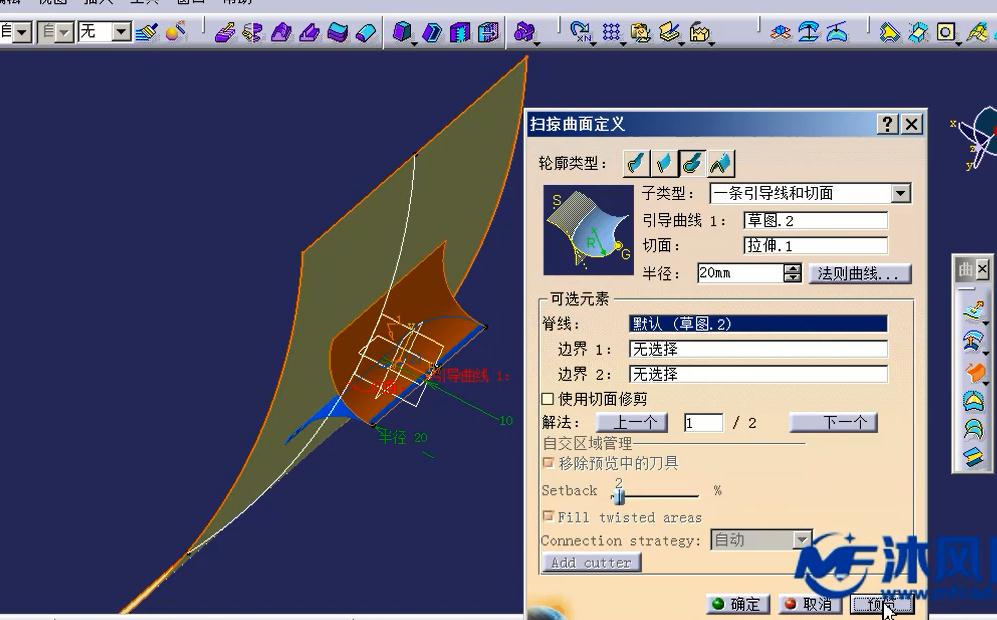

3单击扫掠曲面命令，指定其轮廓类型为圆形，选择其子类型为一条引导线和切面，选择步骤2所创直线为引导曲线，选择步骤1所创曲面为切面，指定其半径值其半径值应该为引导线到切面之间的距离，按确定完成操作，如下。

4当其引导曲线为样条曲线时同样可以对其进行创建扫掠曲面，并且可以通过单击法则曲线来改变其半径值类型来实现曲面的变化，如下所示。

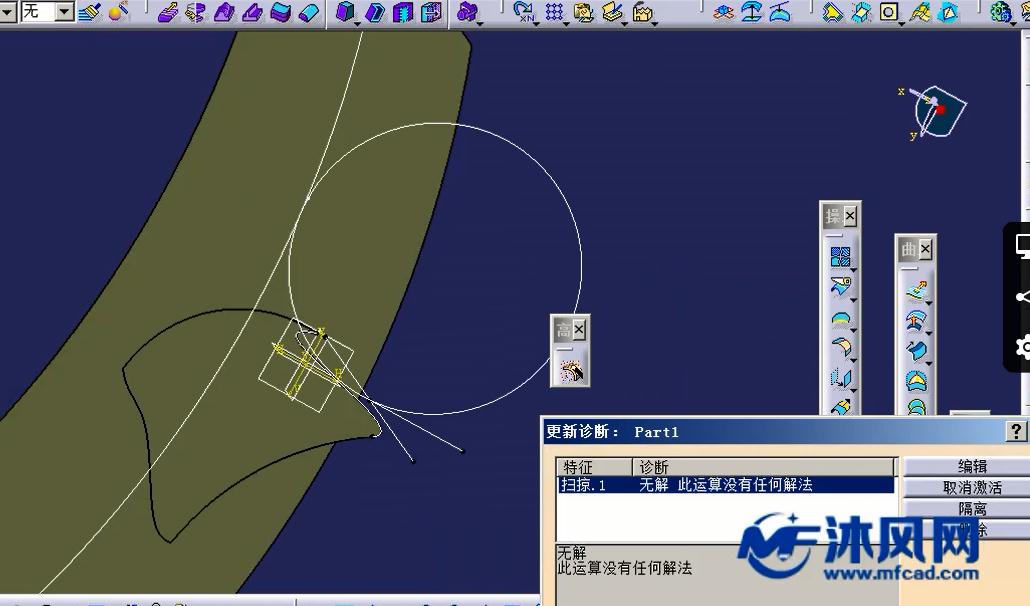

5注意其扫掠半径必须大于或者等于引导曲线到切面的最小距离，如果其半径值小于其引导线到切面的最小距离就会弹出如下所示的无解警告。
