CATIA工程图插入图框的标准方法

阅读数 4
点赞 0
article_banner

【其他】CATIA工程图如何插入图框


1、新建一个CATIA工程图文件，进入背景 图纸 编辑模式。

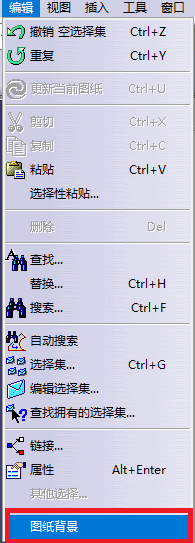

创建背景图纸

   2、在背景视图中绘制图框，或者直接拷贝其他工程图（包括CAD）中的图框文件进行相应修改。

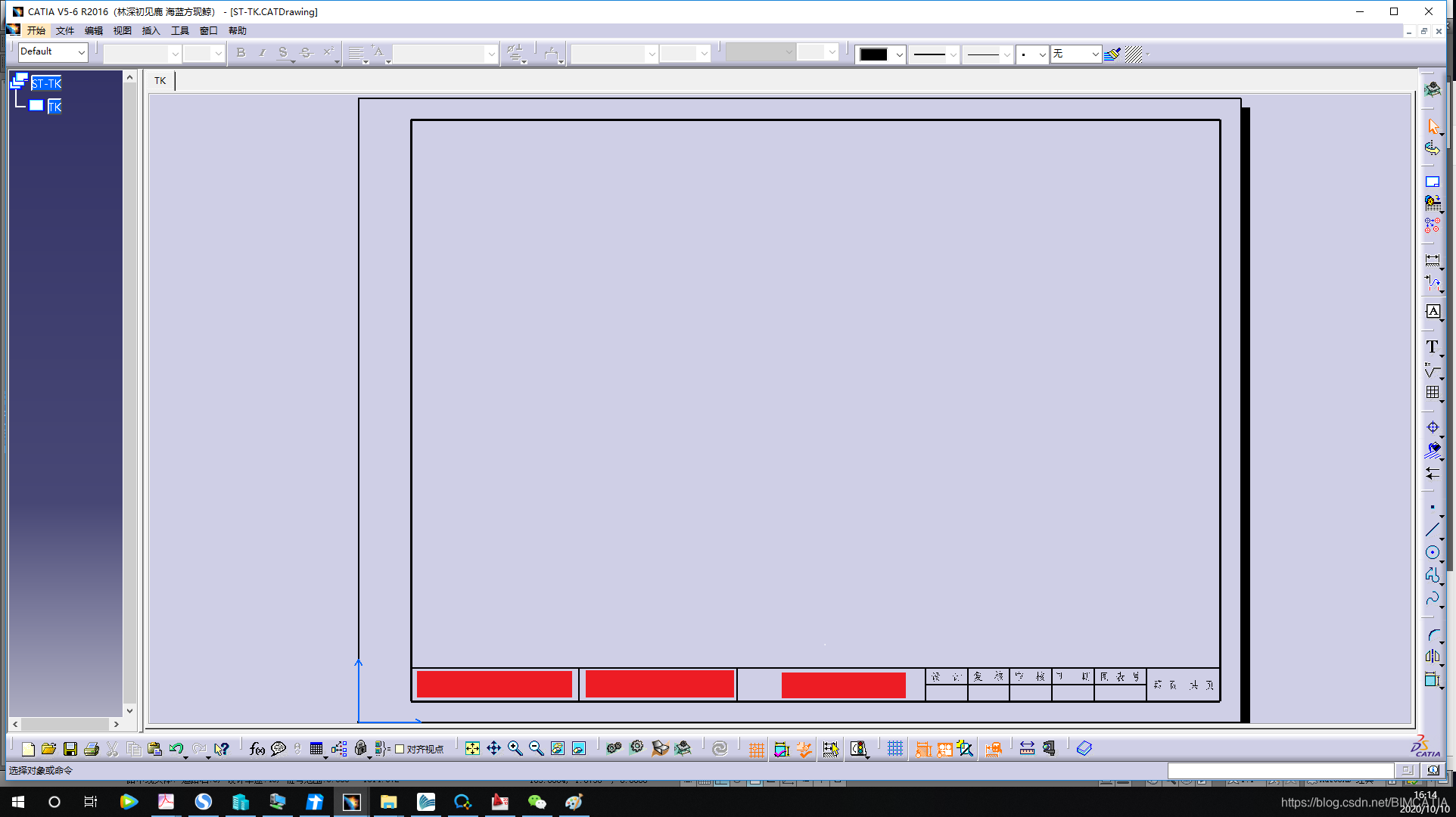

创建背景视图

   3、将创建好的图框 文件保存 在本地端。

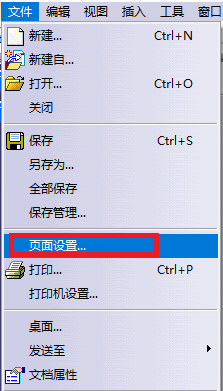

   4、在新的工程图文件中选择文件、页面设置。
页面设置

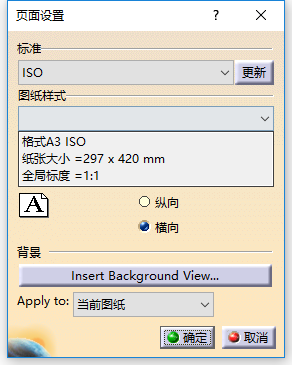

在这里插入图片描述

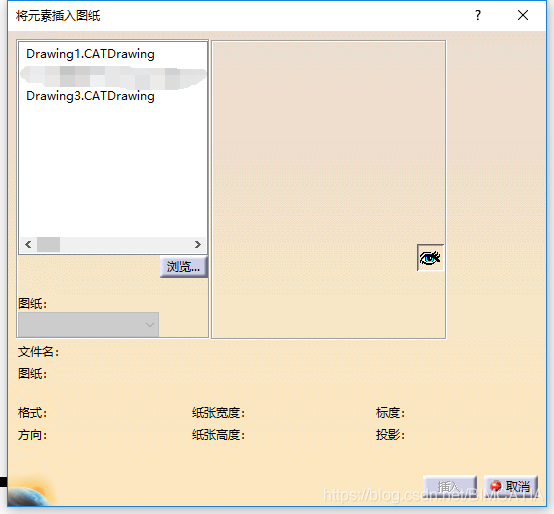

   5、选择Insert BackGround View…按钮进入将元素插入图纸页面。在这里插入图片描述

   6、点击浏览按钮选择创建好的图框文件。

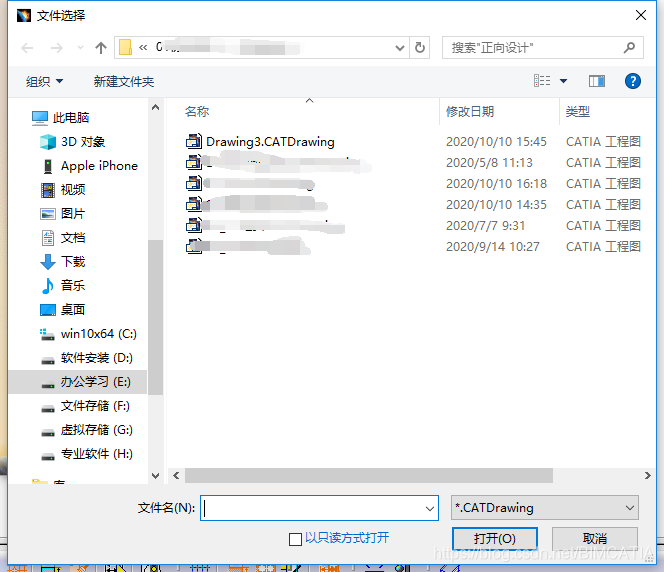

在这里插入图片描述

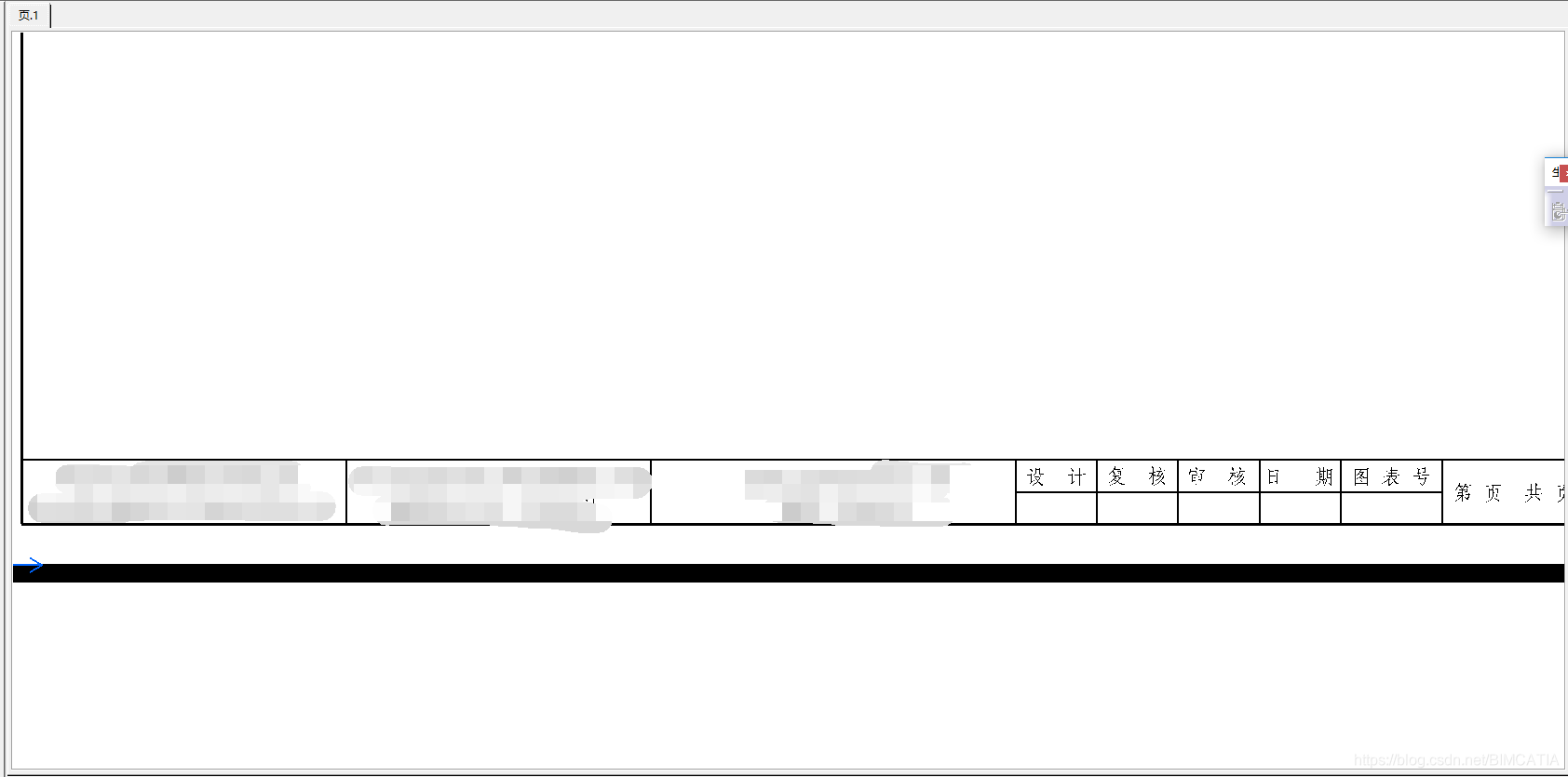

在这里插入图片描述

7、点击插入即可完成，如要对图框进行编辑，按照步骤1的操作进入背景视图即可。

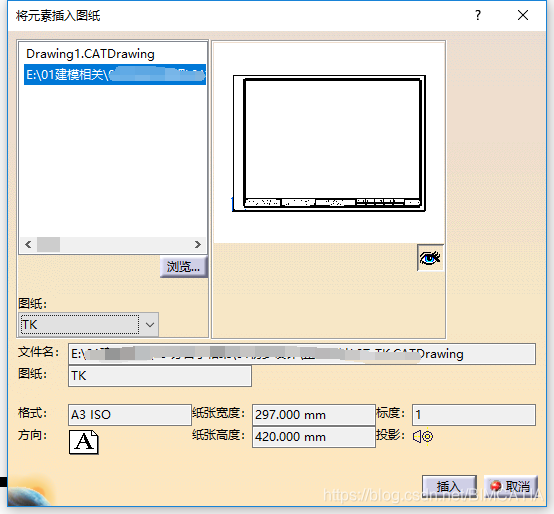

在这里插入图片描述


免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
