Cadence Virtuoso自定义快捷键设置

1、首先，在CIW窗口点开Options-->Log Filter，并将所有选项都选中。这样，当在Virtuoso进行操作时，所有的操作命令都将在CIW窗口中print出来。

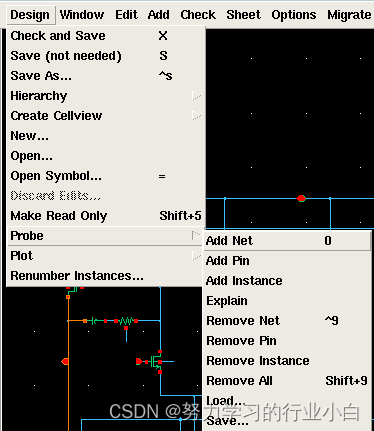

2、打开一个schematic，选中某一net将其高亮，然后通过菜单Create-->Probe-->Remove all将其取消高亮。这时可以观察到CIW窗口中的操作指令：

geAddNetProbe() 高亮net的指令

geDeleteAllProbe(getCurrentWindow() t) 取消高亮net的指令

下面开始自定义快捷键，自定义快捷键有两种方法

法一、利用CIW的GUI界面自定义快捷键

1. CIW窗口打开Options-->Bindkeys，可以看到很多快捷键的定义。

① 点击Schematics；

② 点击右下角的绿色 加法符号

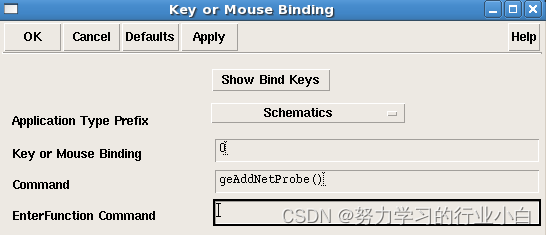

③ 点击蓝色框，在键盘上输出你想要的 快捷键，Viruoso会自动获取。然后 在橙色框中输入刚刚复制的高亮 的指令： geAddNetProbe()

如图，将快捷键0设置为高亮指令，点击apply，设置成功。同样的办法可以设置取消高亮的快捷键。

法二：修改cdsinit文件自定义快捷键

1）从以下路径：/tools/dfII/samples/local/cdsinit，拷贝到自己的工作目录，并保存为.cdsinit文件

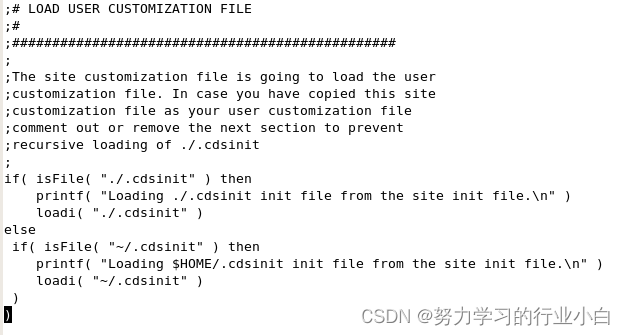

打开.cdsinit文件，定位到文件中：LOAD USER CUSTOMIZATION 之后的内容（行首没 有分号的if...else...语句）在每一行行首添加一 个“;”，代表注释掉这部分内容，具体原因可 以阅读if...else...上面的说明，实际上是为了防 止软件对这个文件发生递归调用，导致系统死 掉，这一点一定要留意，很多人因为这个原因 导致软件启动不正常，查找原因浪费不少时间。

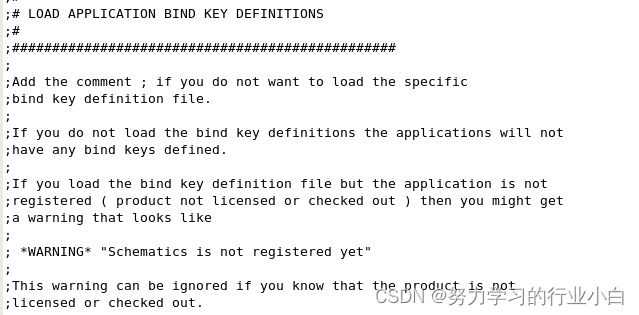

2）在.cdsinit文件中定义快捷键，找到 LOAD APPLICATION BIND KEY DEFINITIONS位置

3）修改红框中的内容，删除前面的“；”号，增加schematic快捷键；

修改前：

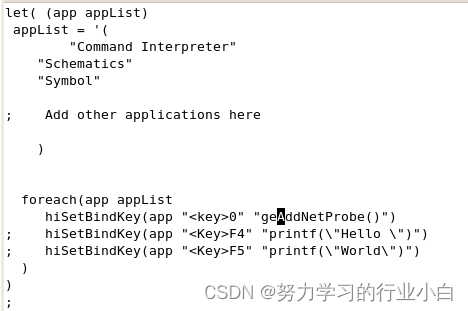

修改后：设置高亮为快捷键0

4）复制上一步内容，设置Layout快捷键

5）当新增bindkey后需要在CIW下重新load .cdsinit文件或者重启virtuoso。

*相比起方法一，方法二更具有可复用性，一但.cdsinit文件设置了之后，后续就不用再每次重启 软件后再设置了，而且一个人设置了之后，其他人就可以将.cdsinit复制到自己的启动目录下就 可以统一使用了。
