Cadence版图设计进阶

cadence版图

一、 绘制版图

1. 打开版图：原理图中选择Launch——>Layout XL
2. 版图中添加器件

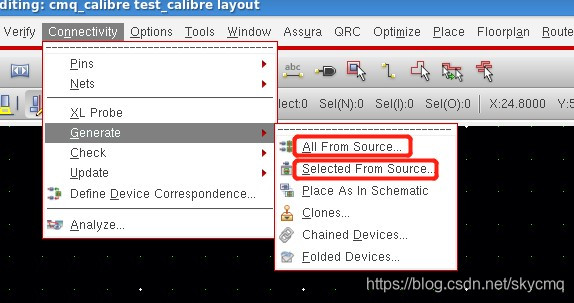

       原理图中选中需要添加的器件，layout中选择Connectivity—Generate—Selected From Source

       添加原理图中所有器件：Connectivity—Generate—All From Source


修改分辨率：
显示版图：
不显示版图：
画矩形：
挖洞：之后用鼠标在形状内画一个洞
绘制不规则图形：或者鼠标首尾相连即可
缩小版图：
放大版图：
移动：

   45°移动：移动的时候按
旋转/左右镜像：移动的时候按进行设置
复制：

   复制多个：在按的时候，按进行属性选择
放大选中区域：
连线：画好之后，选中，按Q，可修改线宽
设置连线宽度：
尺子：
消除尺子：
添加器件时旋转：
保持连线移动/拖动：
画guardring：
同时修改同类器件：
画45°的形状：

二、后仿真

通过了drc和lvs并且用pex提参生成需要的calibre文件之后，进行后仿真。
方法一

    打开测试原理图schematic

    Launch——ADE L

    Session  ——Load state(如果有的话)

    Setup——Environment 设置仿真顺序

    在switch View List中的schematic前边加上calibre的名字
方法二

   适用于复杂电路、多个模块电路，有些模块采用后仿，有些模块采用前仿的时候。

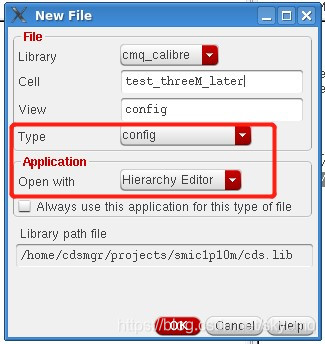

   在测试的Library中新建同名的cell， type  选“config”，open with“Hierardy Editor”

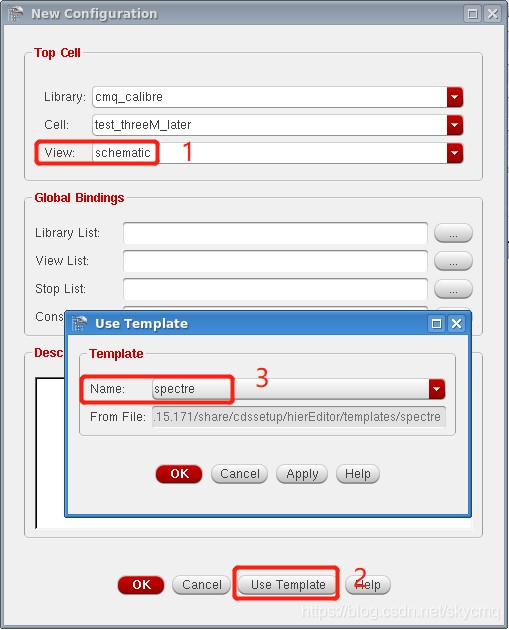

   在弹出的“New Configuration”中，“Top Cell”中的View选择schematic，点击下方的“Use Template”，在“Name”中选择“spectre”，单击“OK”

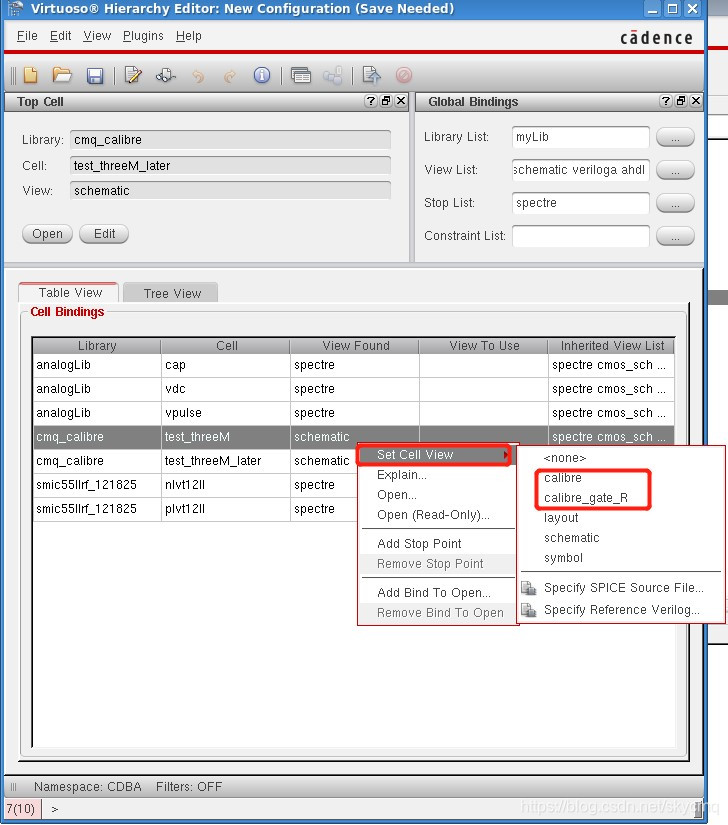

   之后弹出一个整体的对话框，在有版图的地方，右击——Set Cell View，选择Calibre View名字，保存。


   保存，剩下操作同前仿真。
