Bentley系列软件助力改善辽宁省150万居民的供水状况

Bentley 三维协同建模应用程序助力将设计差错减少 90%，节约成本 1,000 万元

朝阳地下泵站工程旨在将水加压输送至净水厂， 改善辽宁省 150 万居民的供水状况。经过站内加压，水将流经多个管道，在不同的设备中进行处理。随后，水在全区进行分配，最高日供水量可达 440,800 吨，将基本解决工农业生产用水、生态用水和居民生活用水短缺问题。这项总投资 8,200 万元的水利工程将促进经济、社会和环境的可持续发展，不仅造福当地，还将助力东北振兴。

辽宁省水利水电勘测设计研究院有限责任公司（以下简称“辽宁水院”）是该项目的设计单位。项目涉及众多地上和地下建筑物，包括埋深 75 米的地下泵站、供水隧洞、变电站以及地面管理区等。为确保足够的水压和供水，他们需要连接和集成这些结构，在紧张的工期内管理 13 个不同专业，这给 技术 、工程和协调带来不小的挑战。

建立数字化 工作流 程

工程区位于大凌河河滩地和低山丘陵所夹的沟谷区，地质条件复杂、工程区域狭小，需通过电梯井与地面管理区配电间连通。场地还设有多个地下功能性洞室，包括通风、给排水管道等，这些均影响着隧道布局、管道配置以及建筑之间的结构连接。辽宁水院 BIM 工程师潘健表示：“朝阳地下泵站项目涉及众多地上和地下建筑物，地质条件复杂，地下洞室空间交错，机电设备管线密布。”

面对这些场地和结构挑战，项目方意识到传统二维设计流程无法在如此短的设计周期内较好地完成设计，可能会影响施工和实际投资。他们采用三维协同数字化解决方案，有效协调多个专业，优化设计和施工，同时满足进度和预算要求。为了实现全 生命周期  的数字化，需要在开放的互连数据环境中，集成 BIM 和实景建模技术。

利用 BENTLEY 集成式应用程序

辽宁水院利用 ProjectWise® 和 MicroStation® 开发协同式设计管理系统，利用 Bentley 的三维 BIM 和实景建模应用程序，实现 13 个专业间的协同设计和信息共享。在互连数据环境中工作，统一数据架构，实现多专业数据管理和设计，简化设计工作 流程。数字化中心主任王一鑫表示： “ 朝阳 地下泵站综合运用 ProjectWise、三维地质、倾斜摄影、三维配筋、三维虚拟建模、VR 漫游以及数字化交付，实现全方位三维协同设计，攻克工程阶段出现的所有难题。”他们借助无人机和 ContextCapture 收集数据和图像，生成 1.2 平方公里项目区的实景模型，并用 OpenRoads 应用程序为深埋地下的厂房开发了三维地质模型。

为了解决复杂的布局，避免洞室结构之间的碰撞，在有限空间内优化机电设备配置，辽宁水院利用 OpenBuildings® Designer 和 Navigator 执行了碰撞检查。通过创新利用 LumenRT 应用程序，对整个厂区设计实现逼真的可视化，查找出设计错、漏、碰、缺等问题，进而提升了整体设计质量。辽宁水院利用 Bentley 集成式软件应用程序，建立协同数字化工程流程， 执行施工模拟，获得三维混合现实解决方案，进而全面掌握现场条件， 克服了地质、协作和技术难题。

数字化推动行业转型

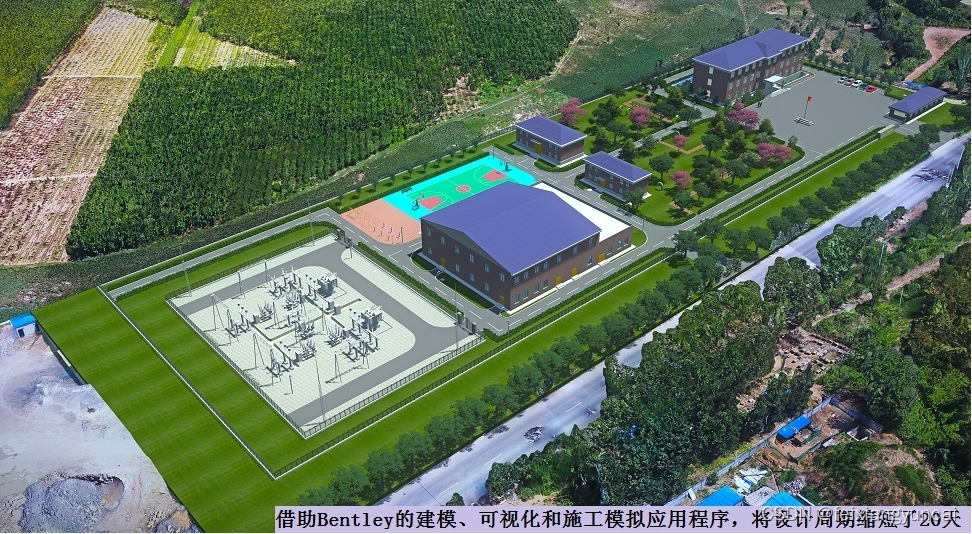

潘健表示：“Bentley系列软件为精细化设计、 标准化  施工、科学化管理奠定了基础，为提升工程品质、加快设计进度、降低工程投资创造了有利条件。”在互连数据环境中，使用 ProjectWise 平台多专业协同工作，简化了工作流程，促进多专业间的协作和沟通，将设计周期从预期的 70 天缩短至 50 天。利用 Bentley 软件执行碰撞检查和施工模拟，减少工程建设投资 1,000 万元。与传统设计方法相比，Bentley 三维协同建模和可视化应用程序，将设计效率提升 40%，并减少了 90% 的设计差错。

辽宁水院通过集成 BIM、实景建模和虚拟现实技术，可清晰、直观地表明设计意图，数字化可交付成果能够应用到水厂施工、管理和 运营  中。他们开发了混合现实解决方案，支持工程协作，直观展示设计和施工流程，提升质量和效率，解决现场问题，最终优化设计，降低成本，实现技术创新。本项目的成功实施，设立了企业协同式 BIM 标准，并率先将 Bentley 先进的数字化工作流应用到未来的项目中，推动了水利行业的数字化转型。
