AutoCAD二次开发全面指南

lisp语法

• 对于有参数选项的CAD命令，使用command函数时一般是加了双引号的参数选项字符串，然后是对应该选项的值，下次再使用该命令时会以上次设的参数选项为准，如下所示为绘制倒圆应分两步；

(command "fillet" "r" r3)(command "fillet" line5 line1)

• LISP定义的函数名后括号中参数可有可无，不是必需，也就是说不是必须把程序中出现的变量都写进去；
• LISP的函数体使用小括号括起，如下所示。

(defun bulb()  (setvar "cmdecho" 0)  (dcl_show)  (setvar "cmdecho" 1))

• ** #LISP#中函数中可以引用自定义函数，与库函数使用方法相同，也可以带参数； **
• ** 同一LISP文件中可以写多个LISP函数，它们之间可以相互引用; **
• ** 函数名前加C:限定符将可使该函数在命令栏中使用，但如果同时将这个命令定义在工具条或菜单上，那么必须先在命令栏运行一遍该命令后，才可在工具条或菜单上正常使用该命令； **
• ** LSP函数数据：在同一个LSP文件中定义的各个函数，其中的所有变量均为全局变量（在整个本次AUTOCAD程序运行期间均可见），在任一函数中使用了该变量，则其值在其它函数中也可见（除非在函数的头括号中使用/声明其为局部变量），所以在LSP函数定义过程中较少使用函数形参传值，很多时候就没有传值问题（这就限制了编写较大的程序）。使用子函数时也不会考虑返回值问题； **
• ** 异常处理**

      异常处理需要重新定义其error函数，该函数的整个定义体直接放入需要进行该异常处理的函数体中，如下所示，这个错误处理将会在出错时关闭文件f1并输出ok.该异常处理将会捕获所有其所在的函数所发出的任何异常。

(defun *error* (msg);不可修改（即*error*和msg都是LISP预留值，使用时不可修改）    (close f1)    (print "OK") )

对话框(DCL)

• ** 加载对话框时，#CAD#只搜索其设定的路径，如果lsp文件所在的路径没有被设定的搜索路径，即使用加载了lsp，也不能加载同一文件夹下的#DCL#，此时必须使用DCL完整路径，如下所示：**

<span class="ne-text">(new_dialog "box" (load_dialog "E:/ACAD_WORK/t412.dcl"))</span>

• ** 加载对话框时应注意使用的名称必须与DCL定义文件 中的一致，否则将找不到，如下所示的"box"**

<span class="ne-text">(new_dialog "box" (load_dialog "E:/ACAD_WORK/t412.dcl"))</span>

• ** 对话框编写示例（文件后缀为DCL） **

bulb:dialog{	label="球扁钢";	:row	{		:image		{			key = "ima";			width = 20;			aspect_ratio = 0.618;		} 		:boxed_column		{			label = "参数";			:edit_box {label = "h"; key = "h";}			:edit_box {label = "tw"; key = "tw";}			:edit_box {label = "bf"; key = "bf";}			:edit_box {label = "r1"; key = "r1";}			:edit_box {label = "r2"; key = "r2";}			:edit_box {label = "r3"; key = "r3";}			:edit_box {label = "r4"; key = "r4";}		}	}	:concatenation	{		:text_part {label = "说明";}		:text_part {label = " ";}	}	:concatenation	{		:text_part {label = "请完整输入各个参数后按命令提示选择一个球扁钢左下角点";}	}	ok_cancel;}

• 每个DCL必须要有ok_cancel、ok_only、cancel_button、ok_cancel_help、ok_cancel_help_info这几个中的一个用于标准退出并捕获消息；
• lisp调用DCL对话框示例

  (defun dcl_show()        (setq dcl_id (load_dialog "E:/ACAD_WORK/LISP_WORK/BULB/bulb.dcl"));加载DCL文件，要使用完整路径，相对路径找不到        (new_dialog "bulb" dcl_id);使用DCL文件生成一个对话框对象        (show_image "ima" "E:/ACAD_WORK/LISP_WORK/BULB/bulb_test.sld");进行对话框的初始化以及事件注册（action_tile函数）工作        (action_tile "accept" "(ok_dia) (done_dialog 1)")        (setq dd (start_dialog));开始对话框消息循环并捕获消息（一般是点击OK,此时start_dialog函数返回1）        (if (= dd 1) (draw_bulb));根据捕获的消息进行事件处理  )

• LISP从对话框取值示例

(defun ok_dia()    (setq h (atof (get_tile "h")));get_tile函数用于取控件的value属性，对于edit_box就是其中填写的值    (setq tw (atof (get_tile "tw"))))

• 在DCL对话框上显示图片

(defun show_image(key sld)    (setq x (dimx_tile key));取image控件框的尺寸    (setq y (dimy_tile key))    (start_image key);开始处理image控件    (fill_image 0 0 x y 3);填充背景    (slide_image 0 0 x y sld);填充图片    (end_image))

• 对于图片控件image，其图片来源需要通过引用该DCL文件的lsp文件进行，且必须使用sld幻灯图片文件（该类文件只能通过ACAD的命令mslide生成）；

菜单

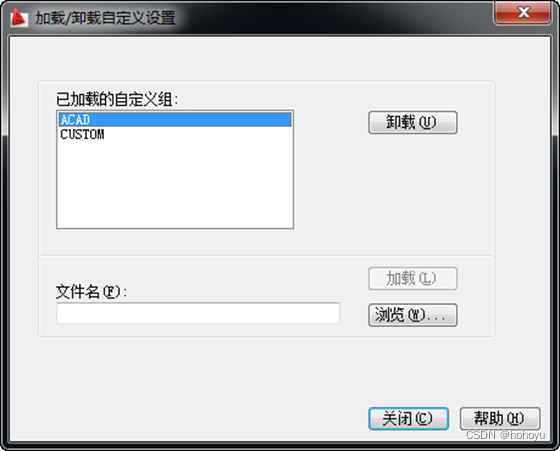

• 自定义菜单通过MNU菜单文件进行。MNU菜单文件可以自己编写，对于08及以后的版本没有acad.MNU文件（该文件是ACAD的主菜单文件，即使是早期版本，也不建议直接修改该文件）。MNU文件的内容格式如下所示。在编写完上述MNU文件后，在ACAD中使用命令“menuload”后将弹出对话框如下所示，选择编写的MNU文件后菜单将自动加载并显示在菜单栏最后一项。

***MENUGROUP=MYLISP ;菜单组名称，在界面上无显示，上述的等号右边可任意修改;***POP1  ;***POP1的意思为第一组弹出菜单，POP后的数字可以是1-9[LISP]  ;菜单条中一下拉菜单名称，方括号内可任意修改[BULB] ^C^P (load "E:/ACAD_WORK/LISP_WORK/BULB/bulb.LSP") (bulb) ;LISP菜单中的一个菜单项名称，其后为ACAD宏命令，^C意为取消当前操作，^P意为执行后续函数，后续的为LISP函数，用于加载指定的LSP文件并执行其中的函数；;最后必须有一个空行

​工具条

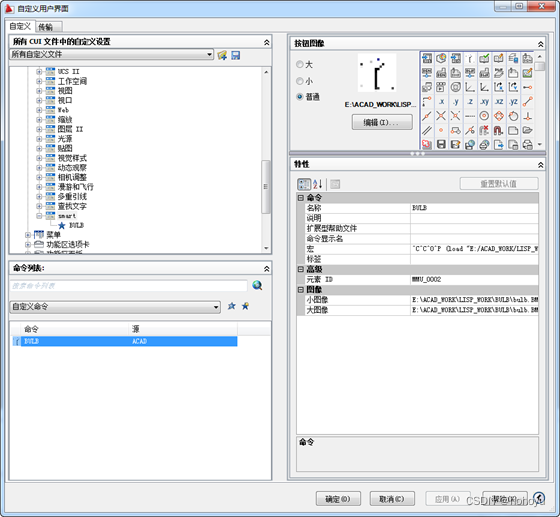

• 自定义工具条可以通过在工具条区域的空白区点击右键菜单“自定义”后弹出的“自定义用户界面”对话框实现，如下所示。可以在左下新建一个命令，右上选择一个bmp文件作为图标，并在右下修改命令的名称以及宏指定（同上述菜单的宏）。完成上述操作后，在左上树视图上的适当位置新建一个工具条，并可将左下的命令拖入该工具条下。此时在工具区域的空白区域的右键菜单ACAD中就有了这个工具条，选中即可出现。

      ​

库函数

• 使用command创建一个line的时候，完成后函数并不会返回这个line对象，而是返回空值，其它类似命令一样，此时可以使用entlast函数获得这个line对象用做后续处理；
• entmake 可以用于创建一个图元对象，如一条线等，使用command同样可以，但前者可以一次性得指定其图层颜色等相关属性，后者不可；
• 生成面域时命令如下：<span class="ne-text">(command "region" (entlast) "")</span>，其后一定加一对中间无任何的双引号，用作确认选择的内容；
• 批量输出面域的质量特性使用命令<span class="ne-text">(command "massprop" (handent "23C") "" "N")</span>，最后第一个无内容的双引号对是结束选择，第二个“N”是不写入文件，通过这种方式可以将指定面域质量特性反馈至命令历史栏，如果在该命令前加用于区分各面域的输出print命令，后期即可通过分析该命令历史文件得到各面域质量特性；使用下述命令可以将一个面域的质量特性写入文件，其中reg为面域的句柄字符串，reg_ent为面域的图元对象；
• **LSP函数典型种类 **


应用技术

输出所有图元的元素类型

(defun list_all()  (setq ent_cnt (sslength (ssget "X")));统计模型中图元的数量，(ssget "X")是选中所有图元  (setq ent_next (entnext));获取第一个图元数量，无参的(entnext)是获取第一个图元  (print (cdr (assoc 0 (entget ent_next))));提取第一个图元的类型，注意这种表应使用cdr得到第二个元素，不可使用cadr，另有参(entnext)是得到参数图元的下一下图元  (repeat (- ent_cnt 1);重复获取下一下图元，重复次数为总图元数-1    (progn        (setq ent_next (entnext ent_next))        (print (cdr (assoc 0 (entget ent_next))))    )  ))

沟通对象与外部数据

1. 使用外部数据通过command函数建立一个图元；
2. 使用使用(assoc 5 (entget (entlast)))得到该图元的句柄（群码5对应的是图元句柄，注意图元名在每次打开同一个文件时同一个图元的名称不同，但是句柄是相同的），并记录该句柄；在外部记录该句柄字符串名称与外部数据的对应关系；
3. 需要使用时，使用(handent 句柄名字符串)可重新得到该图元对象名，使用(entget (handent 句柄名字符串))相应可得到该图元对象的数据；

文件读取

• #读取#如下#文件#的代码如下：

21058.0642100161,7554.2751395017244.999975272068520478.5900868589,7002.37866909203

(defun read_one()  (setq file1 (open "E:/VS_WORK/DecBdf/TEST/cad1.txt" "r"))  (setq line (read-line file1));读第一行，第一角点  (command "rectangle" line);指定矩形第一角点  (setq line (read-line file1));读第二行，旋转角度  (command "r" line);设置旋转角度  (setq line (read-line file1));读第三行，另一角点  (command line);设置第另一角点  (close file1))

读取时应注意：

• a)对于一个在CAD执行过程中一个命令需要多个参数（以正常操作时一个回车或一个空格为空隔），则按顺序这几个参数可以在一个command函数中完成，也可以任意分段在多个command函数中完成，如果上个command没有完成，下个command会继续，而不会是一个新的命令，而且command的第一个参数也不一定非要是一个绘图命令，可以是任意的东西，描述一个点的字符串等；
• b）command的可按受的参数可以是任意多个字符串，也就是说，由文件中读取的代表一个点的一个字符串不需要转成点表，直接将字符串送入command即可；
• c)但需要注意，在文本文件中一行如果放置了两个参数，也就是说中间有空格，必须将其拆开，不然这个空格也会被视为一个字符而不是一个参数分隔；如下所示为文件中的一行，直接读取后不可直接使用command命令。

rectangle 21058.0642100161,7554.27513950172 r 44.9999752720685 20478.5900868589,7002.37866909203

如果换成以下这样也不行

"rectangle" "21058.0642100161,7554.27513950172" "r" "44.9999752720685" "20478.5900868589,7002.37866909203"

• d)LISP的字符串处理有一个函数read，可以读取一个字符串中的第一项，但这个函数判断项与项之间不仅为空格，还有点，但没有逗号；
