AutoCAD二次开发ObjectARX环境搭建：AutoCAD 2017 + VS2015 + Win10

阅读数 4

CAD二次开发环境搭建详细介绍

最近进行CAD二次开发的研究，发觉网上看起来像是很多资料但是实用的不多，而且有些资料还特别的旧。在本篇文件中，我将最近自己的学习跟大家分享一下。另外还会附上简单的资料。

环境：Win10 VS2015 AutoCAD2017 ObjectARX 这里需要自己提前安装好VS2015和AutoCAD，这个比较简单自己百度一下就好，所以不做介绍。

另外需要准备的资料：Autodesk_ObjectARX_2017_Win_64_and_32_Bit.sfx.exe

ObjectARXWizards-2017.zip

官方下载路径：https://www.autodesk.com/developer-network/platform-technologies/autocad

第一步：

1.双击将==Autodesk_ObjectARX_2017_Win_64_and_32_Bit.sfx.exe==文件解压到直接喜欢放置的路径下；
2.解压ObjectARXWizards-2017.zip文件，得到==ObjectARXWizards.msi==文件。这里需要注意下，如果直接双击.msi文件安装，在使用VS2015时会出现使用Autodesk向导创建项目时不成功的情况。

不过有解决办法的。在安装.msi文件之后，找到文件然后找到并修改 ”C:\ObjectARX</ArxSdkDir> 为C:\Autodesk\Autodesk_ObjectARX_2017_Win_64_and_32_Bit

C:\Autodesk\Autodesk_ObjectARX_2017_Win_64_and_32_Bit就是你的ObjectARX SDK包解压的位置。除了修改文件还有一个方法是将 Autodesk_ObjectARX_2017_Win_64_and_32_Bit.sfx.exe解压得到的文件拷贝到C:\ObjectARX\中。

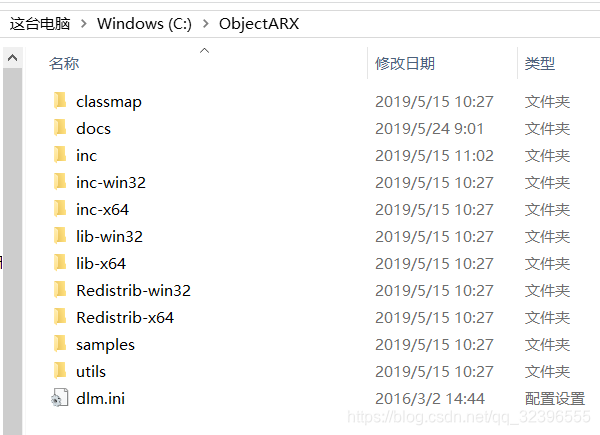

讲过上面的操作，可以看到下面一样的截图：

Alt

这个ObjectARXWizards.msi我是安装到默认路径下。

打开VS点新建项目可以看到：
Alt 经过上面的操作，就是把开发环境搭好了。

第二步：

这一步先介绍手动创建项目的过程。

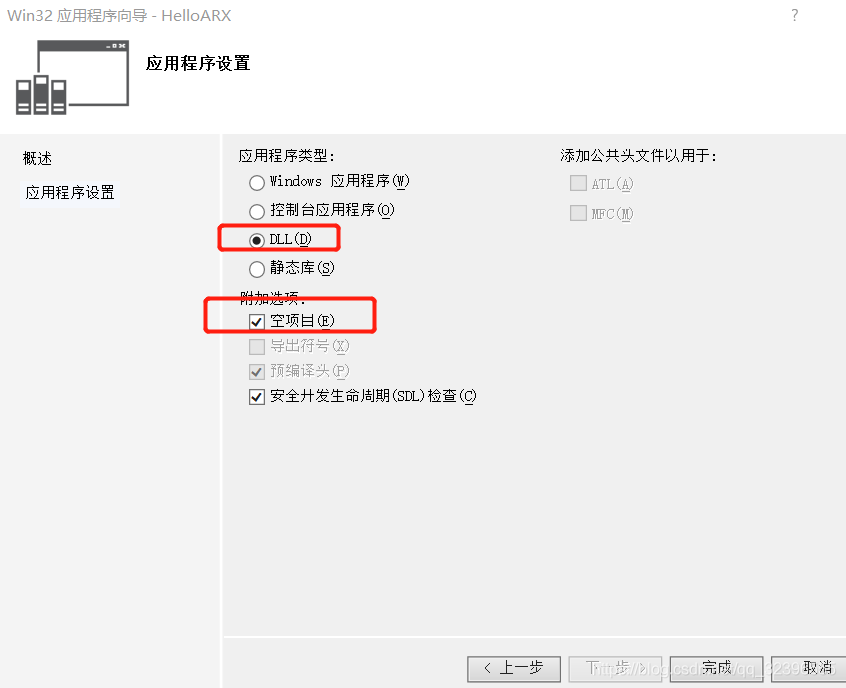

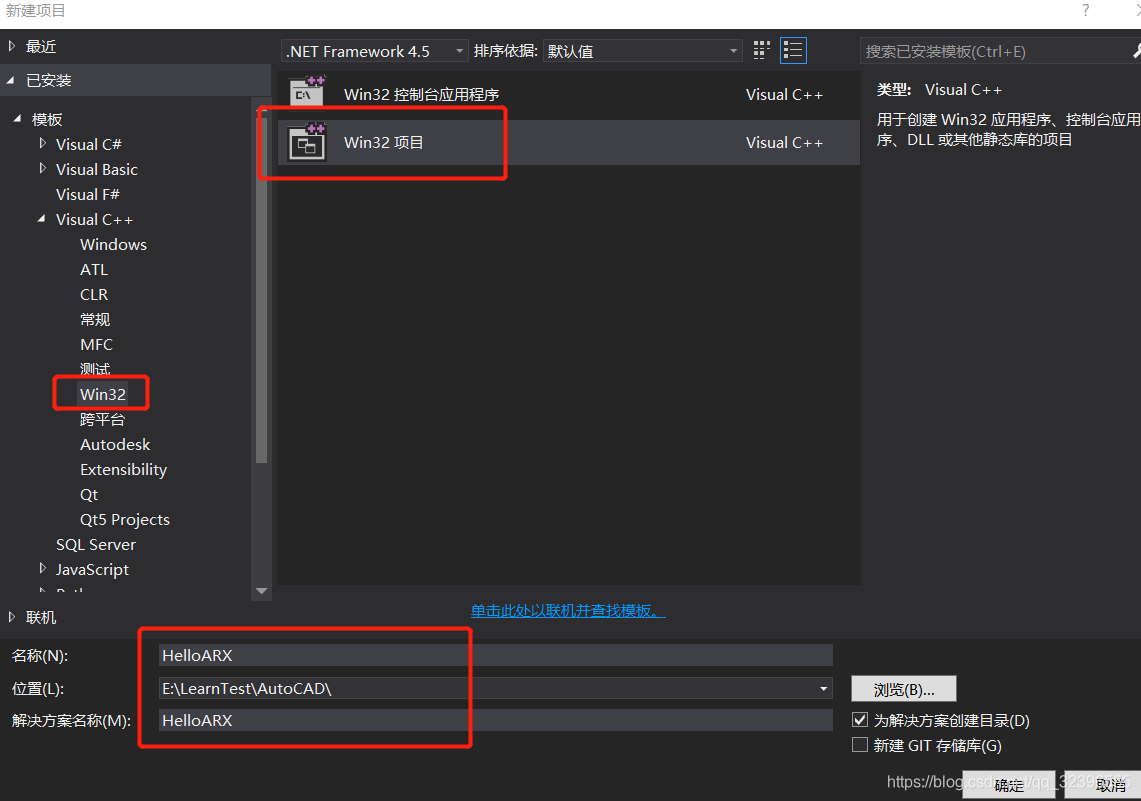

1.创建一个win32空的dll项目：
Alt
Alt

2.创建好项目后，先向项目中添加文件：

stdafx.h stdafx.cpp

在stdafx.h stdfx.cpp的文件中分别输入下面代码：

stdafx.h
	#pragma once
	#define WIN32_LEAN_AND_MEAN

	#include <Windows.h>
	#include "tchar.h"
===============================================
stdfx.cpp
	#include "stdafx.h"

3.接着需要进行项目的配置：

属性->配置属性->常规->目标文件扩展名由.dll->.arx;

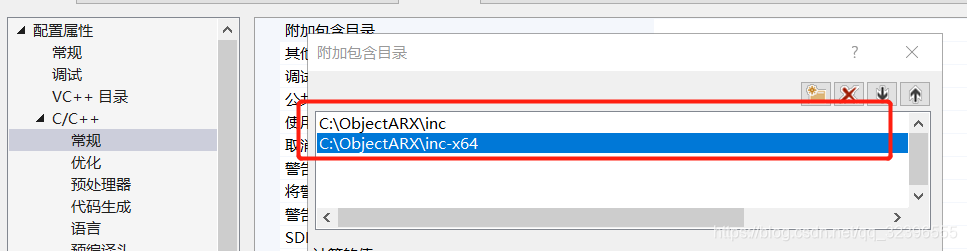

属性->配置属性->C/C+±>常规->附加包含目录：

前面配置的ObjectARX的头 文件路径 ，我电脑这里是()：
Alt

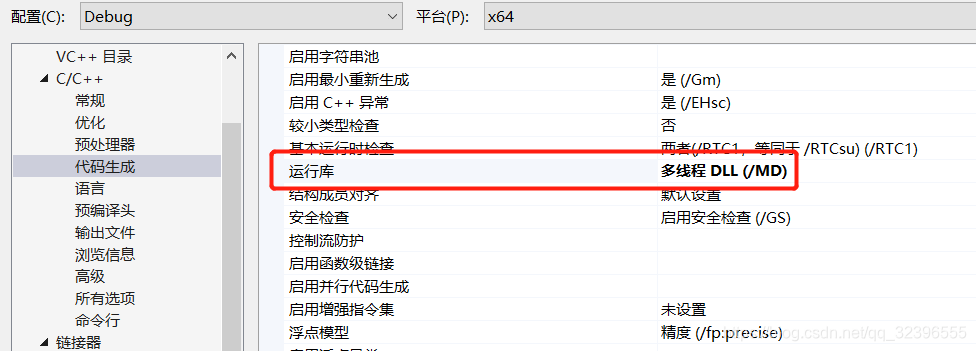

属性->配置属性->C/C+±>常规-> 代码生成 ->运行库选
Alt

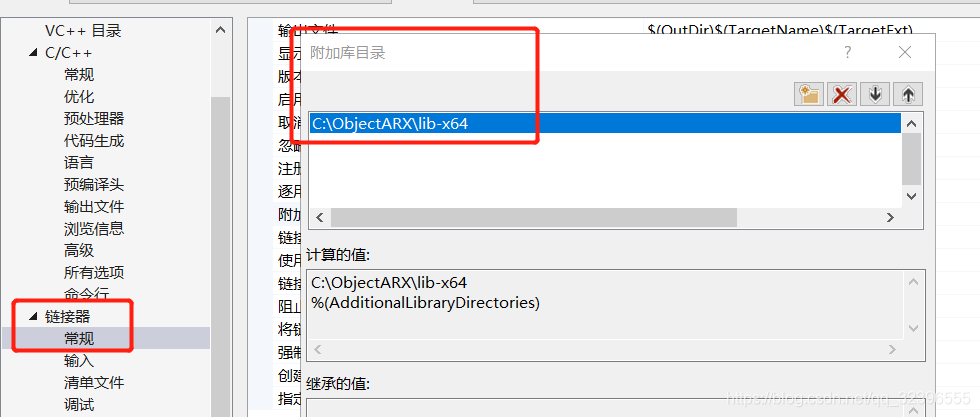

属性->配置属性->链接器->常规->附加库目录：
Alt

属性->配置属性->链接器->输入->附加库依赖：

rxapi.lib,acdb21.lib,acge21.lib,acad.lib,ac1st21.lib,accore.lib

这个比较简单，不附图了。

配置到这里就完成了。

4.这里继续创建文件以及添加简单的代码：

4.1创建HelloARX.cpp文件并添加如下代码：

#include "stdafx.h"
BOOL APIENTRY DLLMain(HANDLE hModule,
	DWORD ul_reason_for_call,
	LPVOID lpReserved)
{
	return TRUE;
}

这是dll的入口。

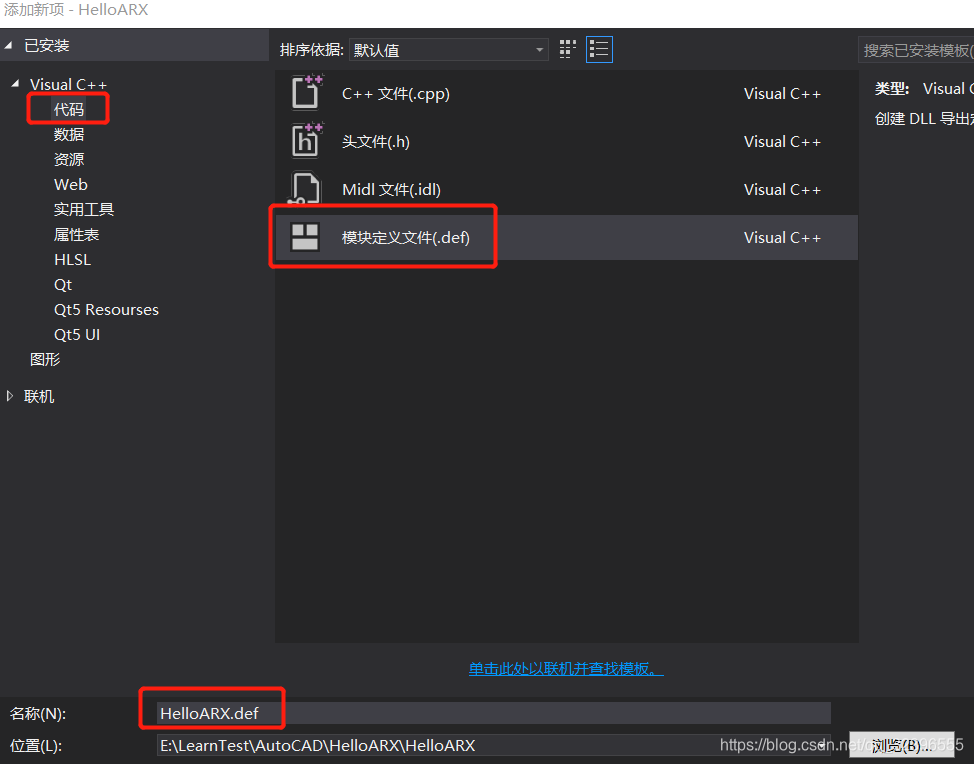

4.2创建HelloARX.def模块文件并添加如下代码：

LIBRARY HelloARX
DESCRIPTION "First ARX Application"

EXPORTS
acrxEntryPoint PRIVATE
acrxGetApiVersion PRIVATE

Alt

4.3创建Arx.cpp文件并添加如下代码：

#include <aced.h>
#include <rxregsvc.h>
#include "stdafx.h"

void InitApp();
void UnloadApp();

void HelloWorld();

void InitApp()
{
	acedRegCmds->addCommand(L"HelloArx", L"Hello", L"Hello", ACRX_CMD_MODAL, HelloWorld);
}

void UnloadApp()
{
	acedRegCmds->removeGroup(L"HelloArx");
}

void HelloWorld()
{
	acutPrintf(L"\nHello World!");
}

extern "C" AcRx::AppRetCode
acrxEntryPoint(AcRx::AppMsgCode msg, void* pkt) {
	switch (msg)
	{
	case AcRx::kNullMsg:
		break;
	case AcRx::kInitAppMsg:
		acrxDynamicLinker->unlockApplication(pkt);
		acrxRegisterAppMDIAware(pkt);
		InitApp();
		break;
	case AcRx::kUnloadAppMsg:
		UnloadApp();
		break;
	case AcRx::kLoadDwgMsg:
		break;
	case AcRx::kUnloadDwgMsg:
		break;
	case AcRx::kInvkSubrMsg:
		break;

	case AcRx::kCfgMsg:
		break;
	case AcRx::kEndMsg:
		break;
	case AcRx::kQuitMsg:
		break;
	case AcRx::kSaveMsg:
		break;
	case AcRx::kDependencyMsg:
		break;

	case AcRx::kNoDependencyMsg:
		break;

	case AcRx::kOleUnloadAppMsg:
		break;
	case AcRx::kPreQuitMsg:
		break;
	case AcRx::kInitDialogMsg:
		break;
	case AcRx::kEndDialogMsg:
		break;
	case AcRx::kSuspendMsg:
		break;

	case AcRx::kInitTabGroupMsg:
		break;
	case AcRx::kEndTabGroupMsg:
		break;

	default:
		break;
	}
	return AcRx::kRetOK;
}

到这里可以生成HelloARX.arx文件了。

第三步：

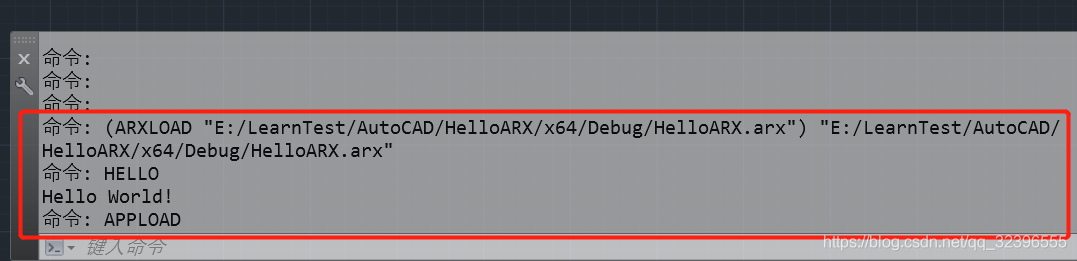

启动AutoCAD2017加载，我们自己生成的插件。将插件直接拖放进CAD或者使用appload命令加载即可。加载完后，在命令行输入hello，即可看到Hello World!打印出来，到这里可以确认我们的项目创建成功了。
Alt

这里是手动创建的过程，如果使用向导比这个过程更简单的，这里先不进行介绍了。

如有错误欢迎指正谢谢！

另外这里附上本次创建项目的包提供参考(如果需要使用我的项目，则需要将库的头文件路径以及库路径修改为本地电脑的)。

项目模板链接：https://download.csdn.net/download/qq_32396555/11201373

书籍资料参考链接：https://download.csdn.net/download/qq_32396555/11201381

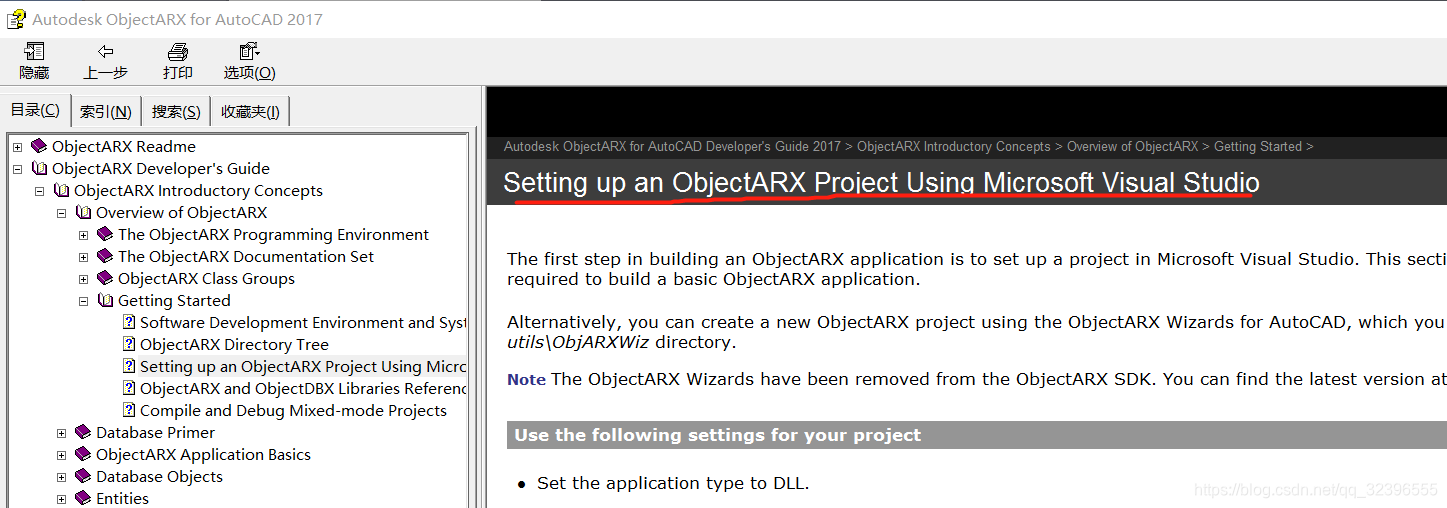

官方参考资料：Autodesk_ObjectARX_2017_Win_64_and_32_Bit.sfx.exe这个解压后有个docs 文件夹，文件夹下的arxdoc.chm双击打开它，可以看到官方的介绍。创建环境的的以及查看API。
