Ansys导入三维模型的方法：MATLAB模型导入技巧

Ansys是一款非常好用的CAE工具之一，它提供了一个完整的实体建模及网格划分工具，那你知道Ansys怎么导入模型的吗？接下来我们一起往下看看Ansys导入模型的方法吧。

方法步骤

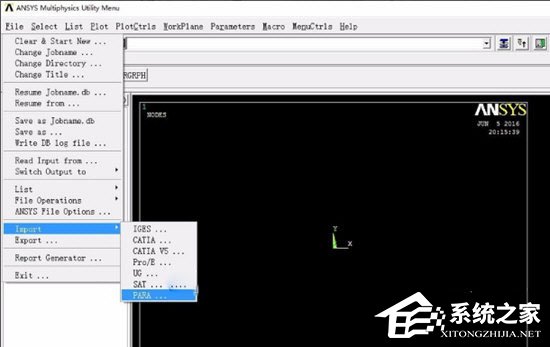

1、这里小编以常用的三维建模软件SolidWorks为例，将SolidWorks中建立的三维实体模型导入ANSYS(在这里做了去轴处理)。按照Parasolid(*.x_t)格式导入到ANSYS后，模型只显示点、线和面，没有实体。需要进一步操作：PlotCtrls→Reset Plot Ctrls，然后进行Plot→Replot便可显示相应的实体；

2、定义材料参数。齿轮的材料为各向同性材料，输入的材料性能参数为：弹性模量E=206GPa，泊松比μ=0.28，密度DENS=7850kg/m3；

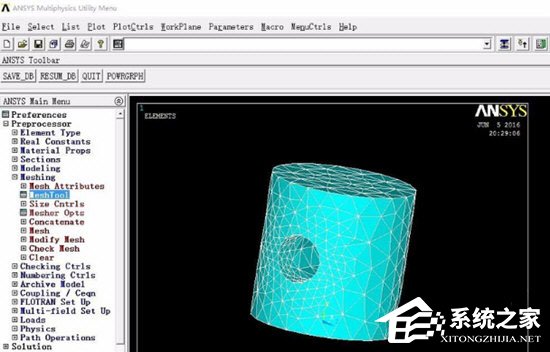

3、划分网格。单元类型采用适应于曲线边界建模的Solid大类的8nodes45单元类型，即Solid45单元，用自由网格命令进行网格划分，以单齿啮合为例，共生成节点33978个，单元150340个。

以上就是Ansys怎么导入模型的全部内容，按照以上方法操作，你就能轻松的掌握Ansys导入模型的方法了。
