ANSYS APDL入门教程：从零开始学命令流

ANSYS APDL入门教程

前言

APDL的全称是ANSYS Parametric Design Language，也被叫做ANSYS参数化设计语言。APDL的运用主要体现在用户可以利用程序设计语言将ANSYS命令组织起来，编写出参数化的用户程序，从而实现有限元分析的全过程，即建立参数化的CAD模型、参数化的网格划分与 控制 、参数化的材料定义、参数化的载荷和边界条件定义、参数化的分析控制和求解以及参数化的后处理。。本文简单介绍APDL的使用，适合入门级博友。但我相信，只要有编程基础，APDL入门后，完全可以根据自己的理解，结合Help解决大部分问题。

特别鸣谢(参考)：水哥在ANSYS结构学院的视频~

目录

一、学会使用Help

二、DO和IF命令

三、APDL常用函数命令

四、APDL常用功能命令

五、学会使用数组

六、数据的读入和写出

七、带参和不带参 宏  文件的创建

八、制作自定义工具条

那么，我们开始吧，APDL旅途愉快~~

一、学会使用Help

1、如果你的ANSYS HELP不能打开，或者打开后内容为空，请单独下载并安装ANSYS HELP，。ANSYS19.0；ANSYS19.1；ANSYS19.2 HELP文件下载地址：

   链接：https://pan.baidu.com/s/1kR2WVhQtlKXG7ykLZQHrqA

   提取码：help

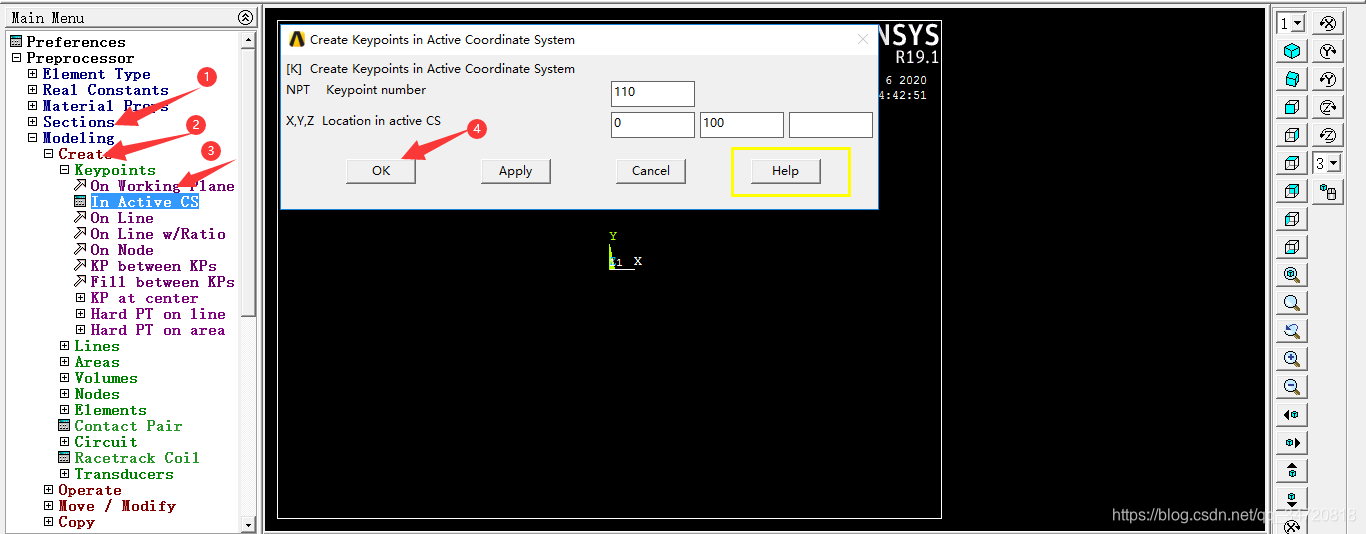

   2、使用HELP强烈建议要了解ANSYS 经典界面的操作，这样可以从经典界面的操作中定位到HELP，进而找到相关的命令帮助。如创建模型的一个关键点，在ANSYS经典界面中的操作如下

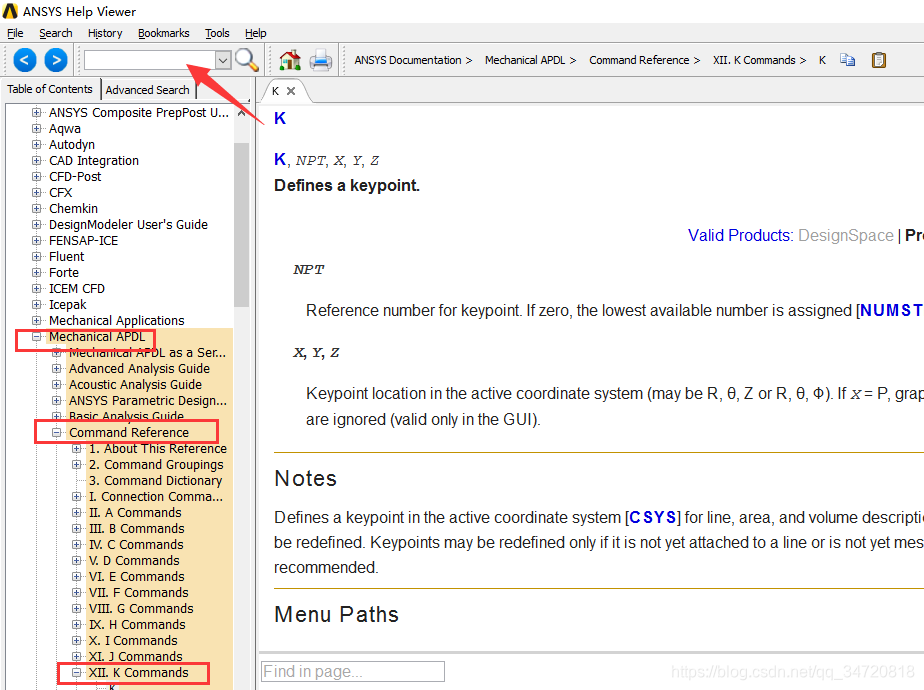

   点击 对话框  中的HELP按钮，即可自动定位到该功能的命令帮助

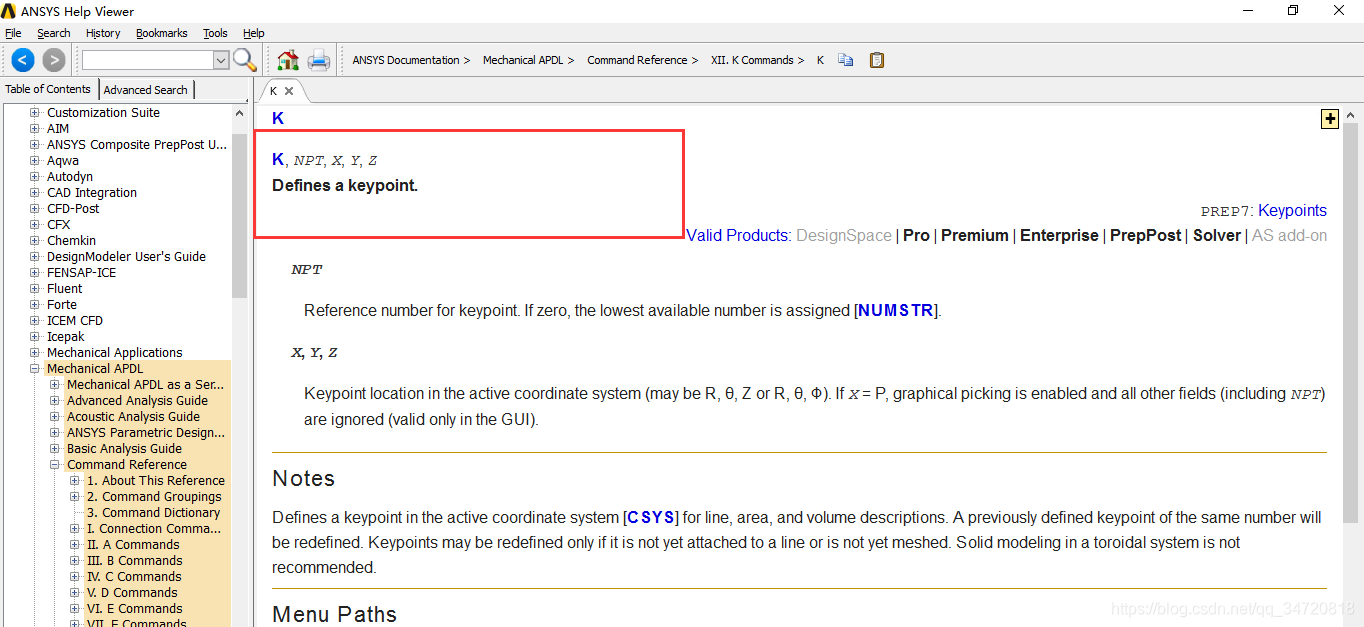

   由上面的HELP可知，创建关键点的命令是

   3、APDL的相关命令，既可以通过搜索直接搜索，也可以在Mechanical APDL—> Command Reference  目下根据命令的首字母进行查找


   4、以*get命令为例（），介绍如何查看APDL的HELP帮助

   首先，查找 get命令，
