Altium Designer超级好用且专业的插件：SamacSys推荐

阅读数 3

今天介绍一个Altium Designer软件中非常好用的插件：samacsys

该插件目前在Altium Designer16中可以很好的使用。

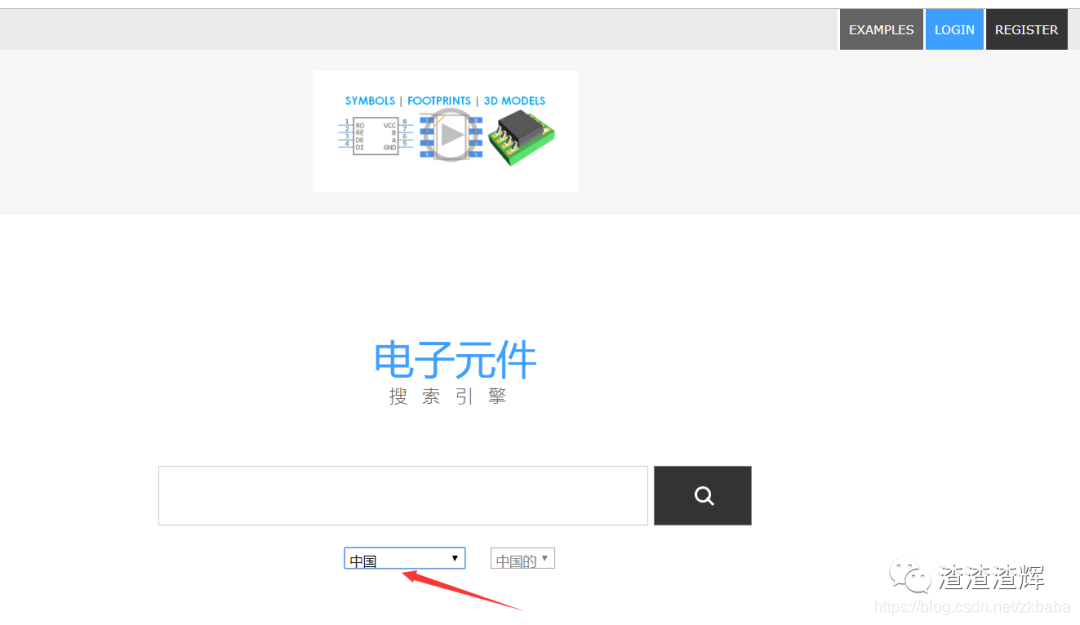

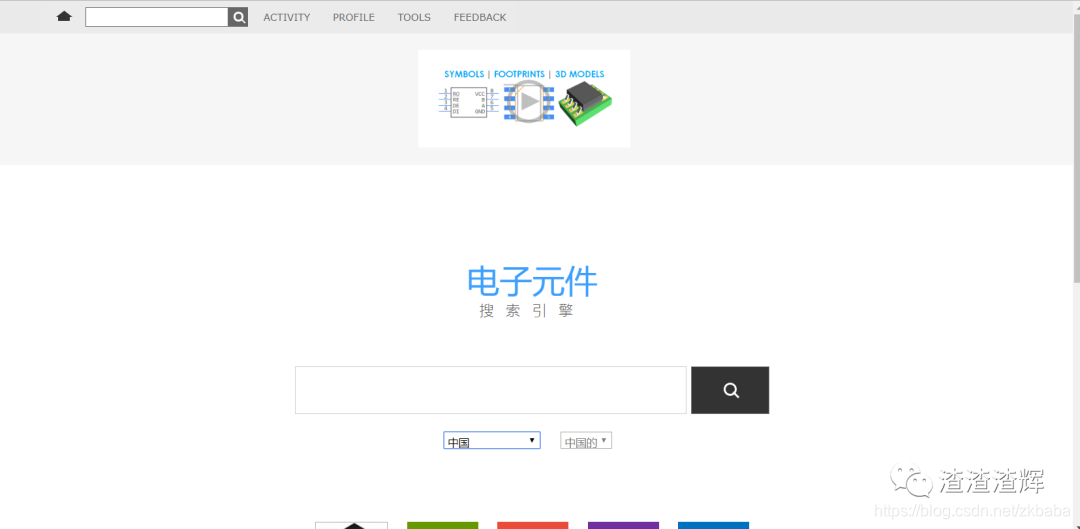

这里是samacsys的官网，在下面可以选择网页语言，这里选择了中国。
在这里插入图片描述

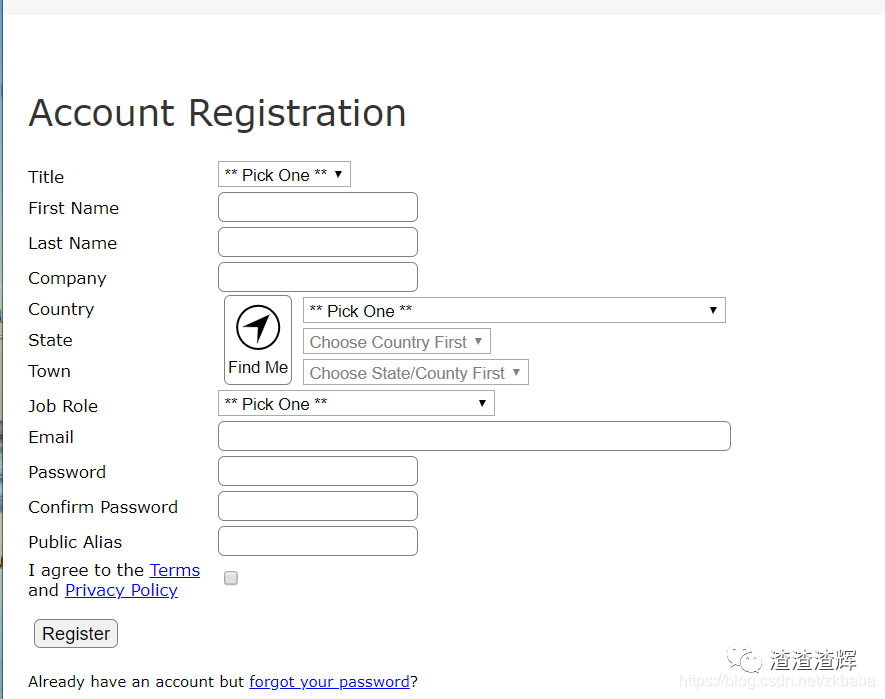

在使用这个插件之前，我们首先需要注册一个账号。需要填写的信息如下：
在这里插入图片描述

这是登陆以后的网页界面。可以在这个页面中搜索需要的器件。
在这里插入图片描述

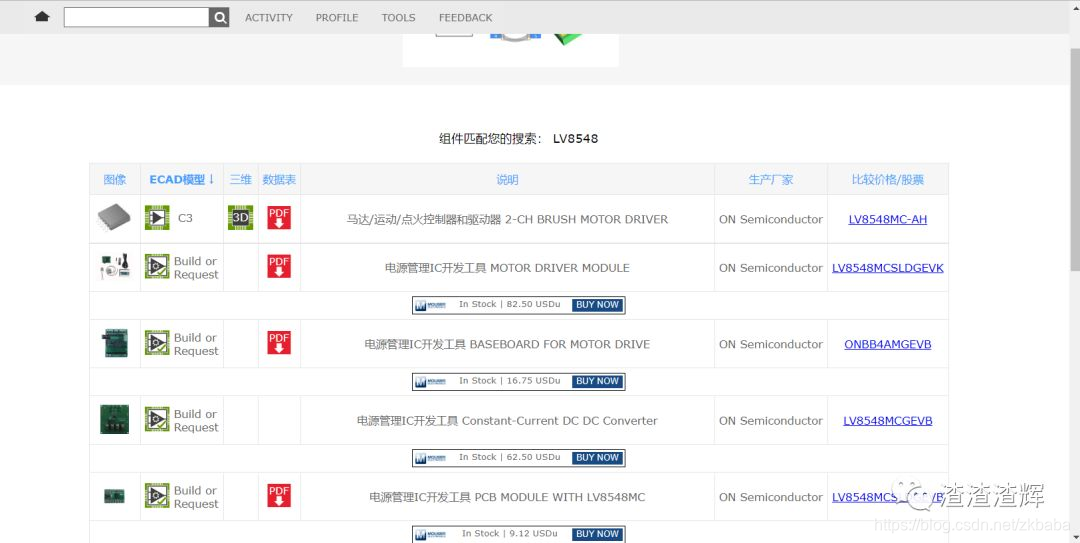

以下是搜索LV8548芯片的结果。（LV8548是双通道低饱和电压正向/反向电机驱动器芯片，它是12V系统产品中电机驱动的最佳选择，既可以驱动两台DC电机，也可以通过并联连接驱动一台DC电机，也可以驱动全步和半步步进电机）
在这里插入图片描述

可以下载芯片手册、下载ECAD模型和查看3D模型。

在这里插入图片描述

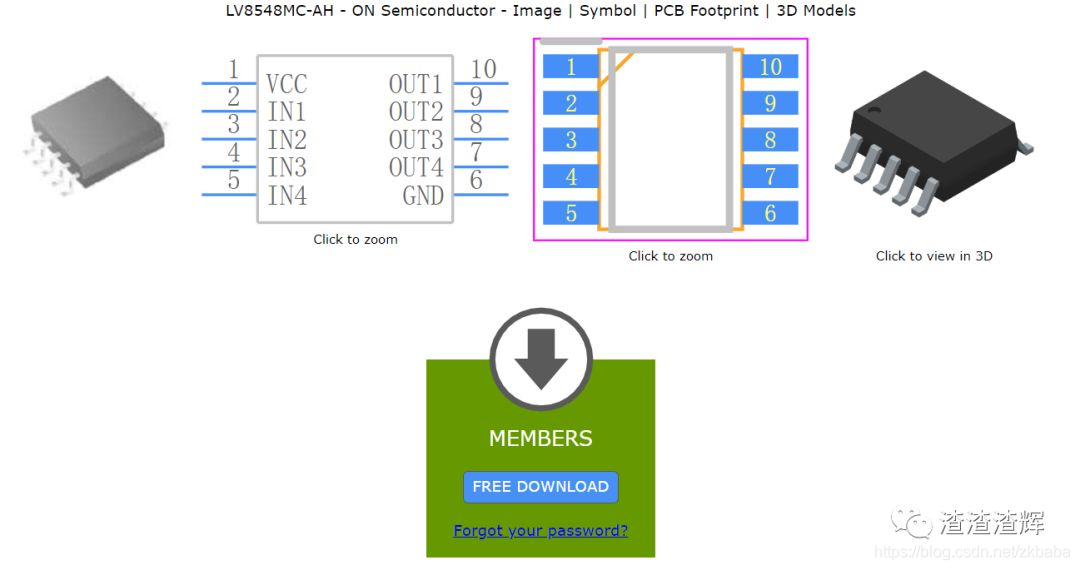

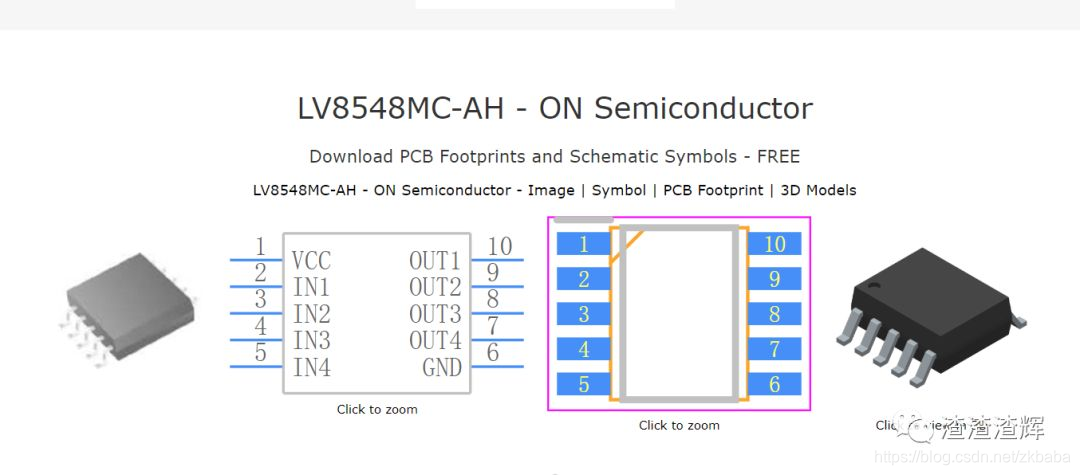

点击三维下面的3D图标可以跳转到查看原理图、封装图和3D图的页面。

在这里插入图片描述

之后点击免费下载就可以下载到关于LV8548MC的一个压缩包。

接下来，我们下载一个软件Altium Library Loader（插件压缩包在此文章的最下面。）

打开压缩包，一路点击下一步，插件很小，选择默认路径即可。安装前关闭Altium Designer软件。

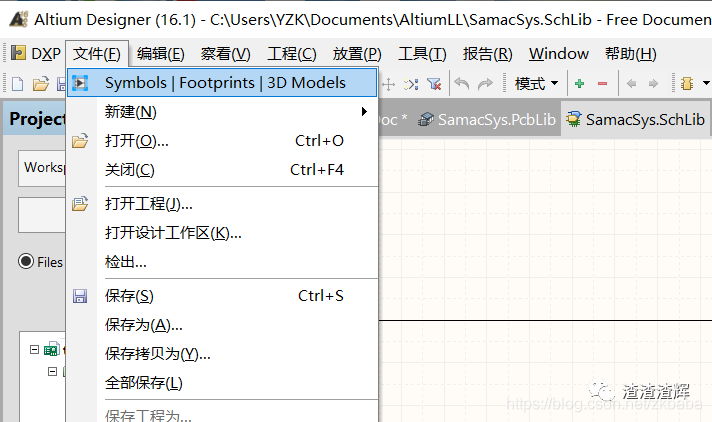

正确安装插件后，我们打开Altium Designer16软件。在文件和工具中就可以看到我们安装的插件。
在这里插入图片描述

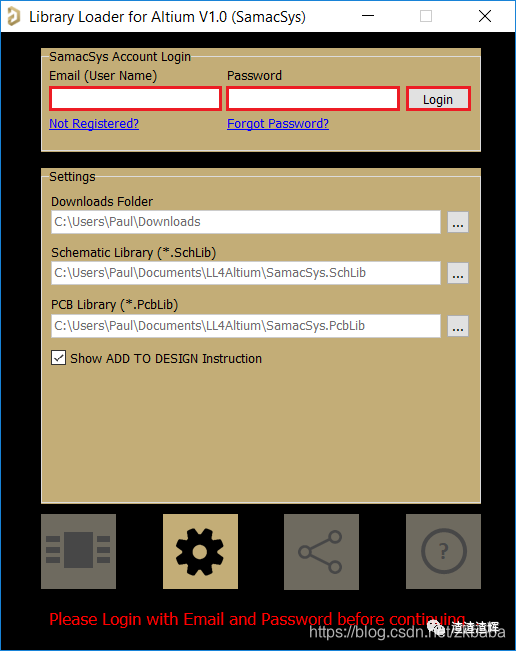

点击打开后，可以看到以下界面，这里需要输入之前注册的用户名和密码。
在这里插入图片描述

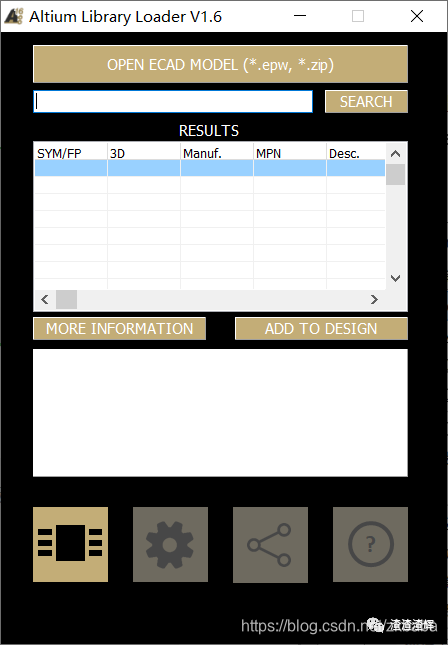

登录后就可以跳转到以下界面了。
在这里插入图片描述

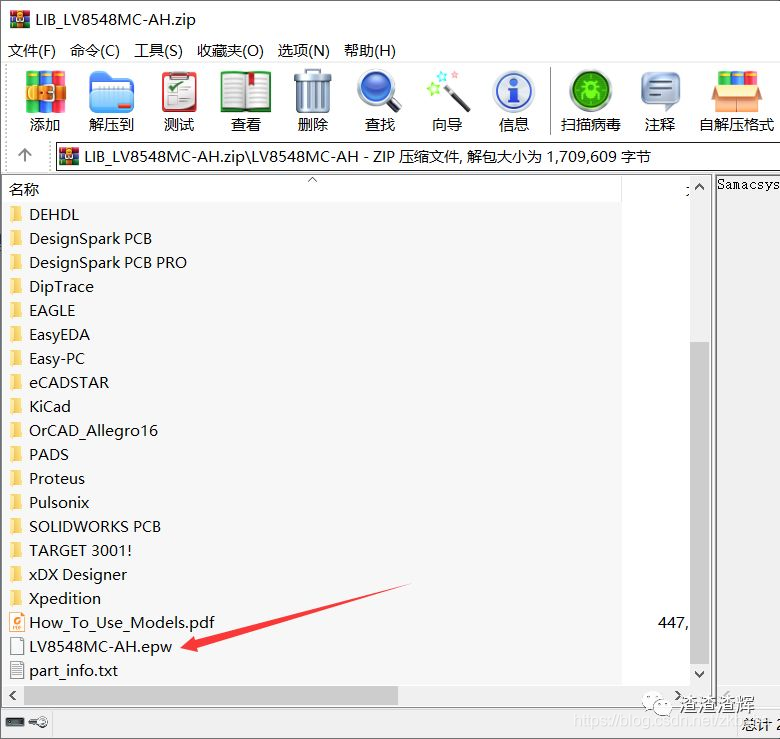

在这里可以打开之前下载的压缩包中***.epw文件。也可以打开压缩包文件，但是处理时间非常长，所以不建议直接打开压缩包文件。
在这里插入图片描述

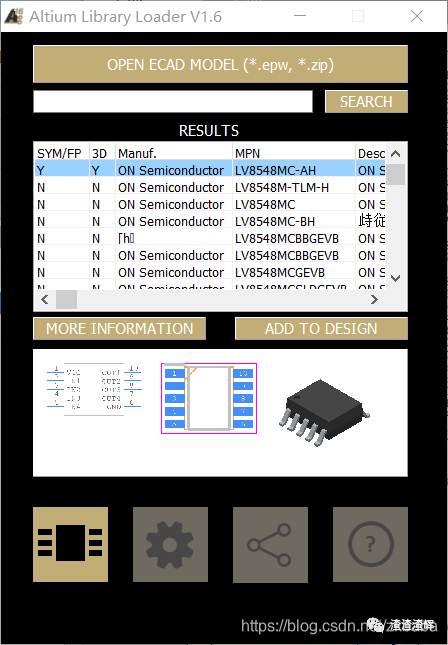

也可以不用在网页上下载压缩包，可以在该插件中直接搜索芯片，然后查找，查找出来选择合适的器件模型。
在这里插入图片描述

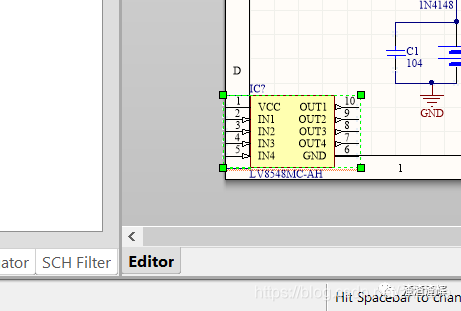

之后使AD软件处在原理图界面，然后点击 ADD TO DESIGE，等一会之后，中途弹出的对话框，直接点击确定。在原理图的左下角即可看到添加的元器件的原理图。

在这里插入图片描述

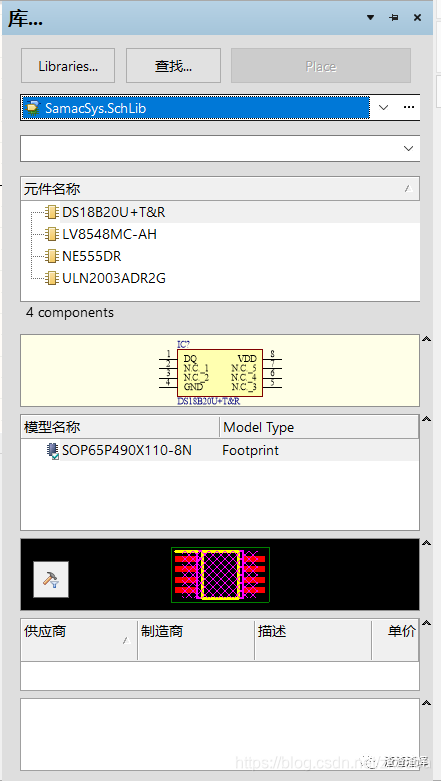

我们也可以在该元器件库中查看到该器件。
在这里插入图片描述

SamacSys是电子元器件库解决方案的全球领先供应商。在慕尼黑举办的2018电子展上宣布合作后，贸泽将为客户提供各种免费设计资源，包括超过110万种元器件的PCB封装图、原理图符号和3D模型。

这些设计资源能够与 Cadence 、 Altium等现有的优质CAD工程设计系统紧密配合，将向贸泽全球客户免费提供，用户将能够访问贸泽网站上数百万个来自领先制造商的产品详情页面。

更重要的是，SamacSys还将全力支持贸泽引入的所有新品，哪怕是刚上架的电子元器件，工程师也能够访问其高品质的 PCB封装图库、原理图符号库以及3D模型库。

查找PCB封装图、原理图符号和3D模型并将它们结合起来是一个非常复杂且耗时的过程。贸泽与SamacSys联手解决了困扰工程师几十年的难题，让每一位工程师能够轻松访问

每个元器件的高品质PCB库。我们希望通过确保所有人都可以访问这些值得信赖的高品质PCB库，并将其与现有的 PCB设计 工具无缝集成，来加快产品上市。元器件库解决方案的全球领先供应商SamacSys在180多个国家和地区拥有超过100,000个用户，其中包含个体制造商、专业工程师以及国际知名厂商。

链接：https://pan.baidu.com/s/1BOhca-LCHeD4gmyxo5oEtg

提取码：0d3v

完毕!!!
