想必做过原理图设计和PCB设计的人都知道，在设计的过程中，需要绘制元器件的原理图符号和封装，这是最基本的操作，如果想要更清晰明了的知道自己的设计是否出现器件上的干涉，还需要进行3D绘制，过程中需要耗费大量的时间。
笔者在学习过程中发现一款封装神器–Altium Library Loader。Altium Library Loader是提供的一款元器件库软件，SamacSys与贸泽联手为工程师免费提供数百万种元器件的原理图符号、 PCB封装 图和3D模型，它们都可以轻松拖放到所有主流ECAD工具中。
如果你安装的是Altium Library Loader，在电脑桌面和开始菜单中是找不到图标的，而如果安装的是Library Loader的话在桌面是可以找到图标的，Altium Library Loader直接Altium Designer软件主页面的菜单中找到，寻找器件那是省时省事更省心，并且避免在自己绘制过程中的测量误差、管脚不对应等诸多问题，大大提高了工作效率。

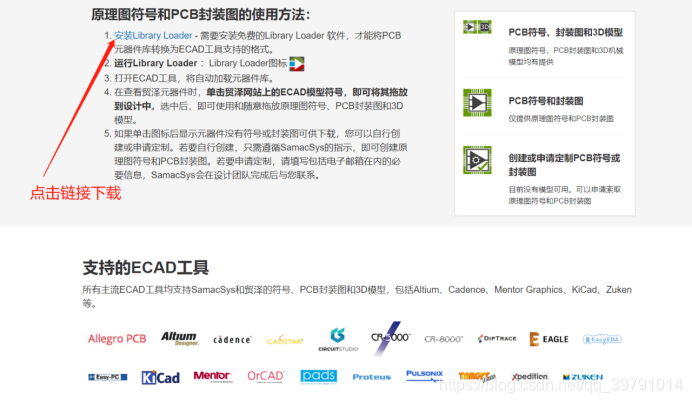

打开 浏览器 输入贸泽电子，选择标着官方的选项，进入之后随便器件，然后找模型。点这里直接跳转，如图1所示。找到网页中下图位置，点击红框内的安装Library Loader选项，将会从贸泽网站上下载安装包。
图1

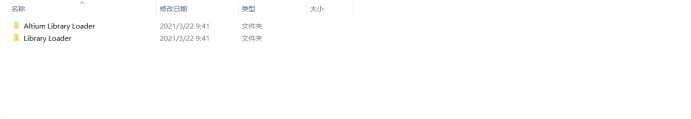

下载下来的文件是一个压缩包，压缩包里面包含两个文件夹，如图2和图3。
图2
图3
第一个是专门用于Altium Designer绘图软件加载库，安装后，会合成到Altium Designer软件的文件菜单下或工具菜单下；
第二个是适合很多种EDA软件（Cadence、Pads等）的加载库，安装后会在电脑桌面形成一个专用的图标快捷键。
两者功能是一样的。因为我们只用Altium Designer绘图，因此，只需安装第一个Altium Library Loader库加载器就可以了。双击上图中第一个文件夹，打开后见下图4：
图4

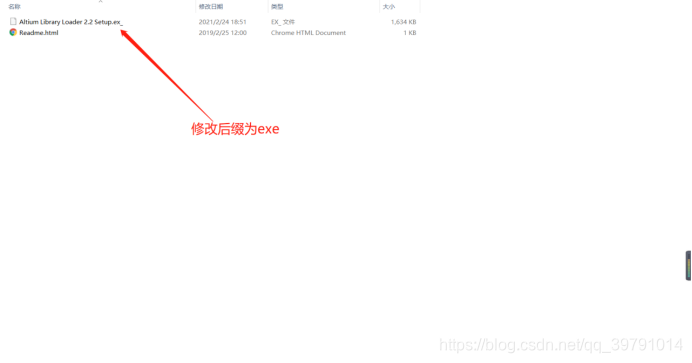

右键解压缩上图中Altium Library Loader 1.6 Setup.ex，选择重命名，将文件后缀.ex-改为.exe。（如果电脑上为显示后缀，需要在文件夹选项中勾选显示扩展名）。双击上图中setup文件，弹出如图5：
图5

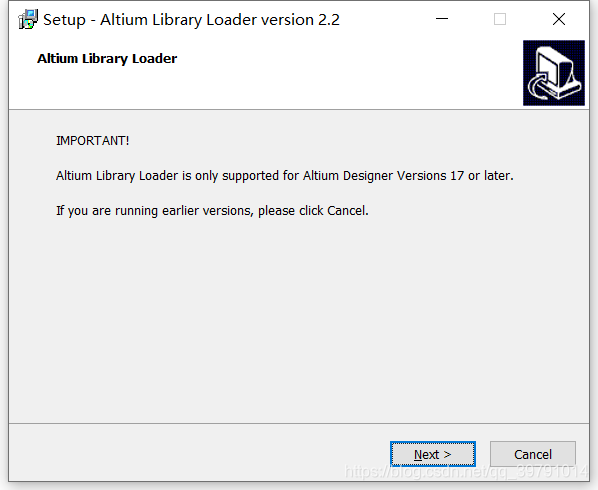

图5说明这个库加载器仅支持AD17之后的版本，以前的老版本不支持。但是使用中AD16是支持的，笔者在AD16 上使用的是V1.6版本。

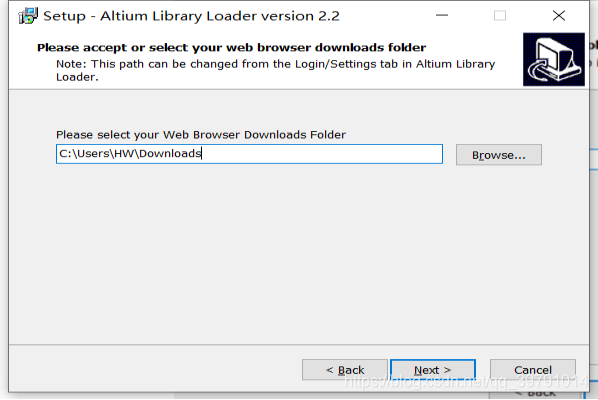

选择常用的下载文件夹，这个文件夹主要是放置从贸泽上下载下来的模型文件，一般选为常用网页浏览器的默认下载文件夹。选择常用的下载文件夹，这个文件夹主要是放置从贸泽上下载下来的模型文件，一般选为常用网页浏览器的默认下载文件夹。
图6
设置完成后点击NEXT，弹出下图：
图7
点击NEXT，完成安装并弹出网页。关闭网页结束安装。

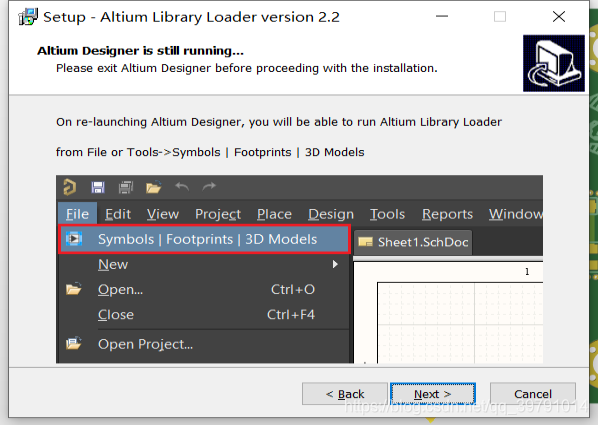

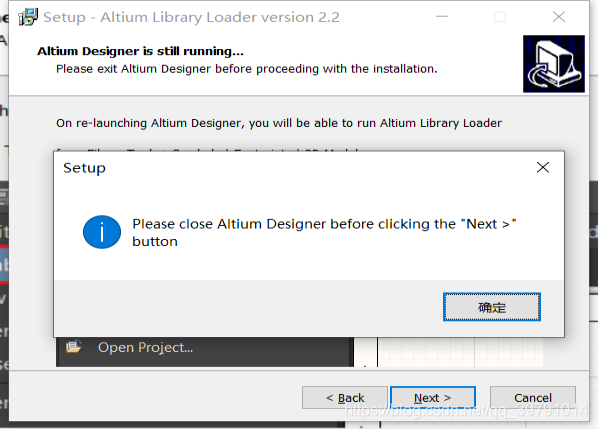

如果出现如下图提示，意思就是当前Altium Designer软件正在开着，先将软件关闭之后在点击Next。
图8

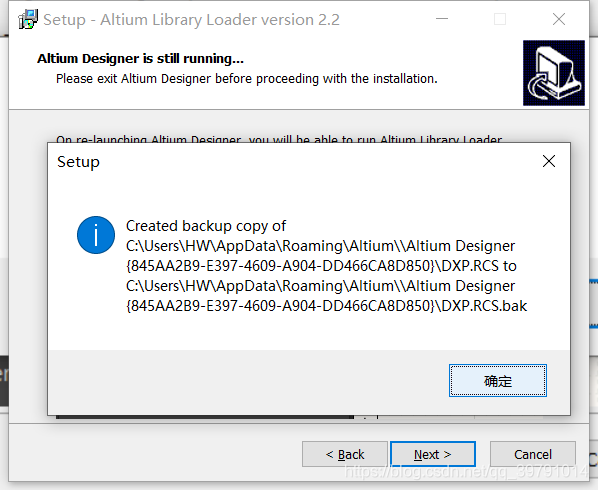

安装将创建文件（DXP.RCS）的备份，该文件已修改为自定义Altium Designer菜单。即Altium Library Loader插件已添加至软件菜单中。
图9

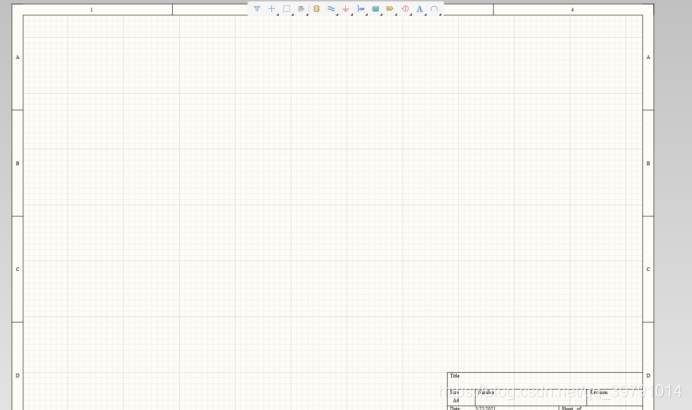

打开Altium Designer，随便新建一个原理图文件。
图10

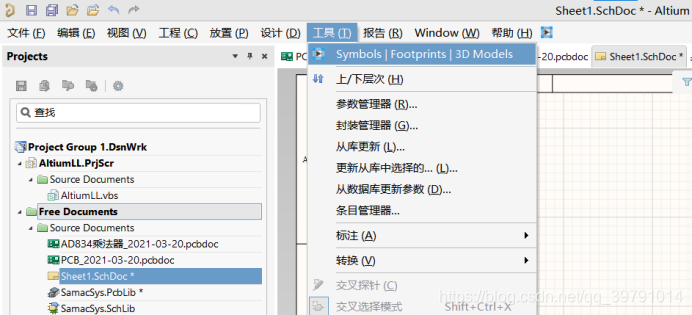

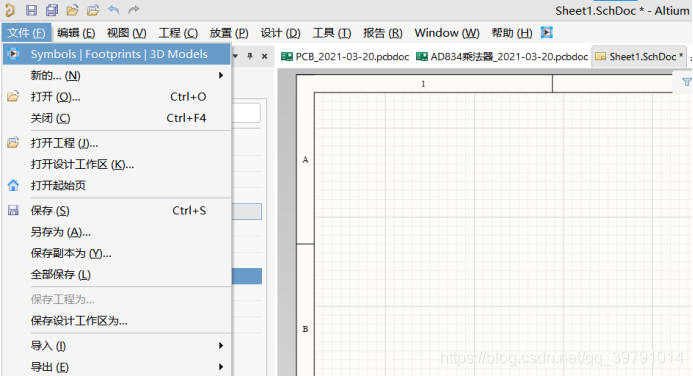

可以在文件的下拉菜单中找到“Symbols | Footprints | 3D Models”，或者在工具的下拉菜单中找到“Symbols | Footprints | 3D Models”，图和图菜单栏中帮助（H）的右边有一个图标，此图标就是刚才安装的插件图标，可以直接点击打开。如图10和11。
图11
图12

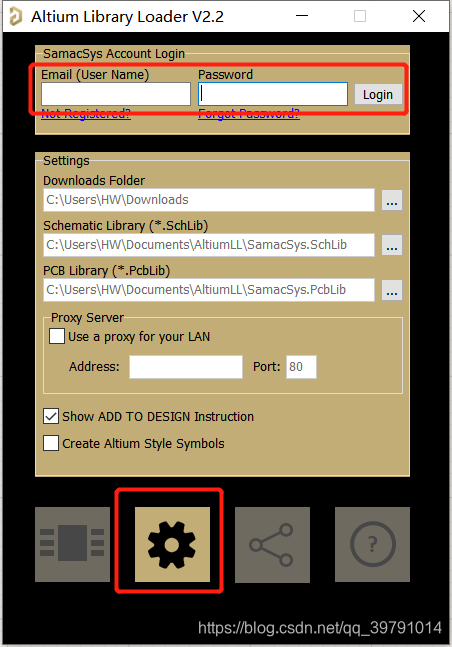

点击设置图标，需要输入或注册免费的SamacSys帐户。如果同时安装Altium Library Loader和Library Loader两个版本，而且你在Library Loader软件上登录过账号，那么你打开“Symbols | Footprints | 3D Models”时会自动登录。
图13
如果没有账号，可以直接点击“Not Registered”跳转网页注册。
图14

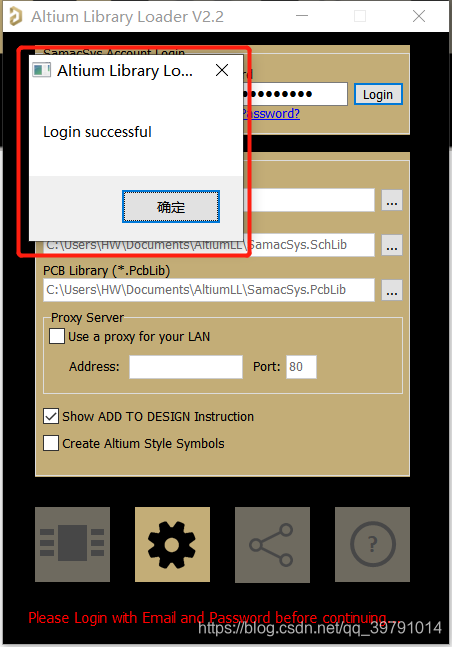

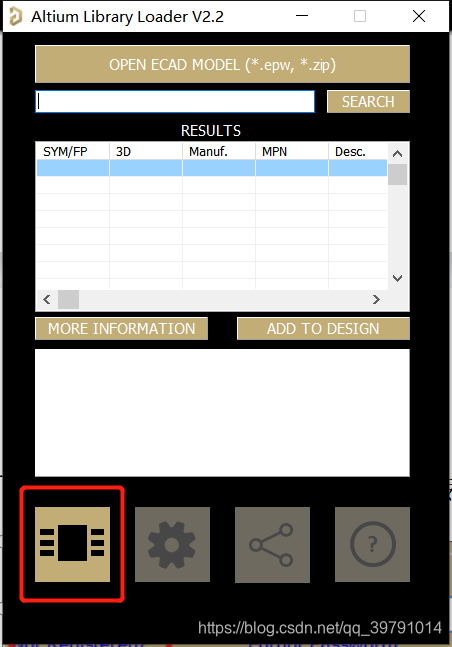

注册后登录账号，一般登录成功都会自动跳转到器件搜索界面，如果没有就点击左下角的IC图标。如图15和16
图15
图16

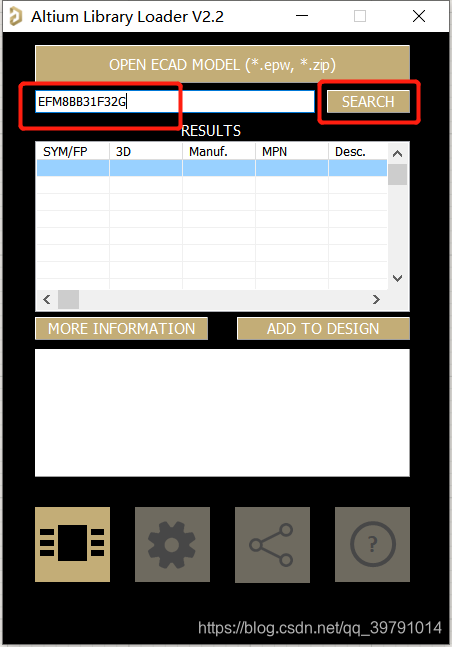

在“搜索”框中输入器件关键字、型号、封装类型等等都可以搜索，然后按Enter或单击“搜索”按钮。或者从网站下载了ECAD模型，则可以单击“打开ECAD模型（* .epw，* .zip）”按钮，直接打开相应的文件。EFM8BB31F32G型号搜索为例：
图17

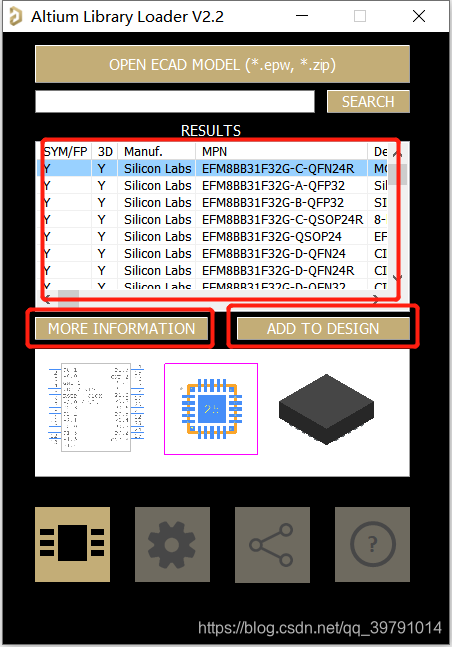

在搜索出的列表中选择并查看要使用的零件，然后单击“添加到设计”，即ADD TO DESIGN按钮。注意：您也可以单击“更多信息”来访问数据表，定价，库存和管脚数据，即MORE INFORMATION按钮。也可以单击“符号”，“足迹”和“ 3D模型”图像以更详细地查看它们。
图18

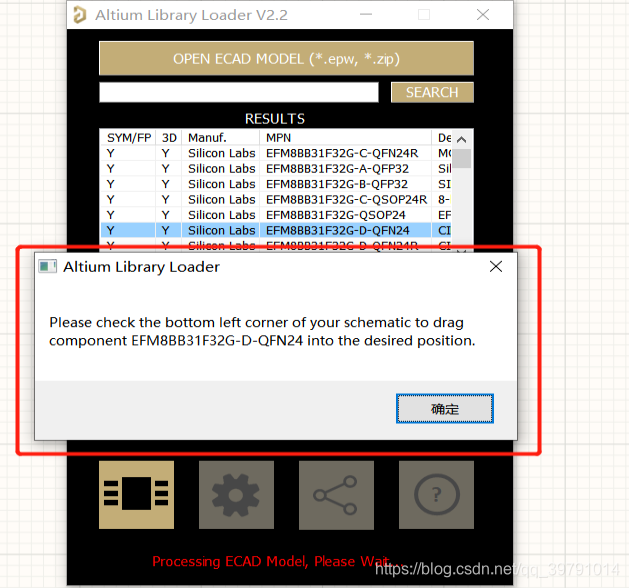

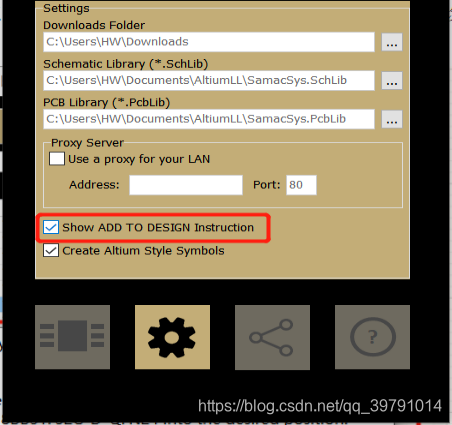

点击“ADD TO DESIGN”按钮后跳出以下窗口消息，说明器件的原理图符合、封装以及3D已经构建完成，点击确定。如果不想跳出此窗口，可以在设置页面中去掉“Show ADD TO DESIGN Instruction”前面的勾选。
图19
图20

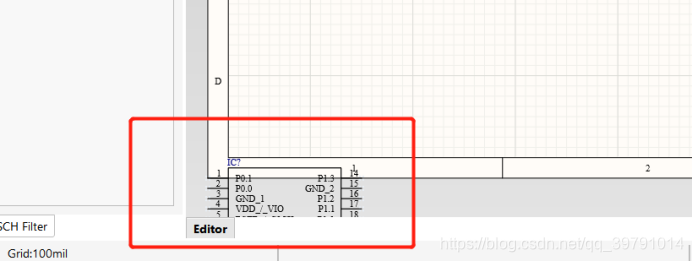

器件原理图符号放置在原理图的左下角，将其拖动至原理图中。同时，看可以再SamacSys.SchLib和SamacSys.PcbLib查看器件符号和封装。
图21
图22

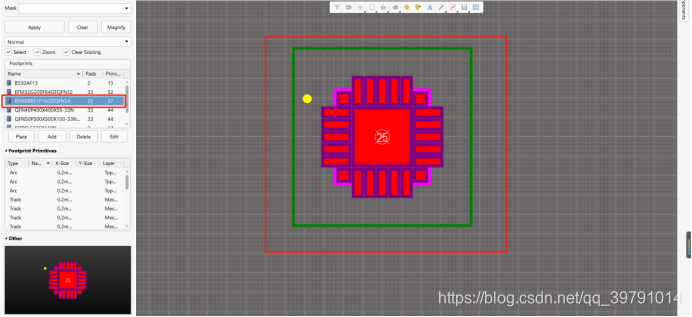

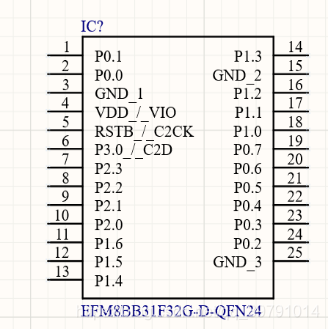

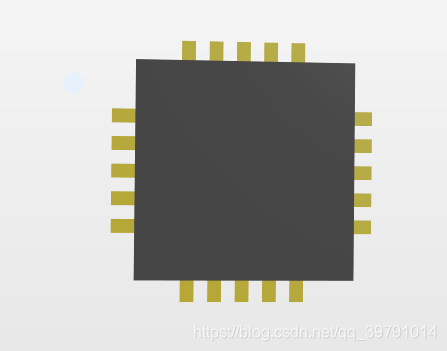

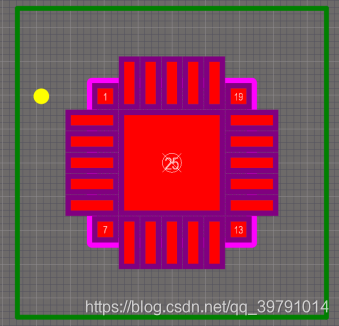

以下是查找出来的EFM8BB31F32G-D-QFN24器件的符号、封装以及3D效果。
图23
笔者在使用过程中感觉流畅性很差，不知道是网络问题还是什么问题。比在搜索出的列表中从上一个切换下一个就感觉出现假死一样，迟迟没看懂反应，如果你们也在用，是否也遇到同样的问题呢？
插件的使用需要联网，这里会有一个问题，如果你有看过笔者的《Altium Designer禁止联网操作说明》这篇文章，并且采用的是第二和第三种方式，那必须将其解除网络限制，否则插件无法使用，笔者先前采用第三种方式导致插件无法使用所发现。
如果你还是不明白，可以点击 Altium Designer PCB Library – Footprints – Symbols – 3D Models链接，加载有点慢请耐心等待！
加油，搬砖人！
