Altium Designer 2019/2018生成Gerber及贴片文件过程详解

详细记录生成【gerber文件】、【钻孔文件】、【IPC网表输出】​、【坐标文件输出】、【装配文件】​。

然后对它们进行分类，形成两个文件夹：一个是发给板厂的gerber文件，一个是发给贴片厂的贴片文件。​

===============================================================================================

​一、【gerber文件】生成

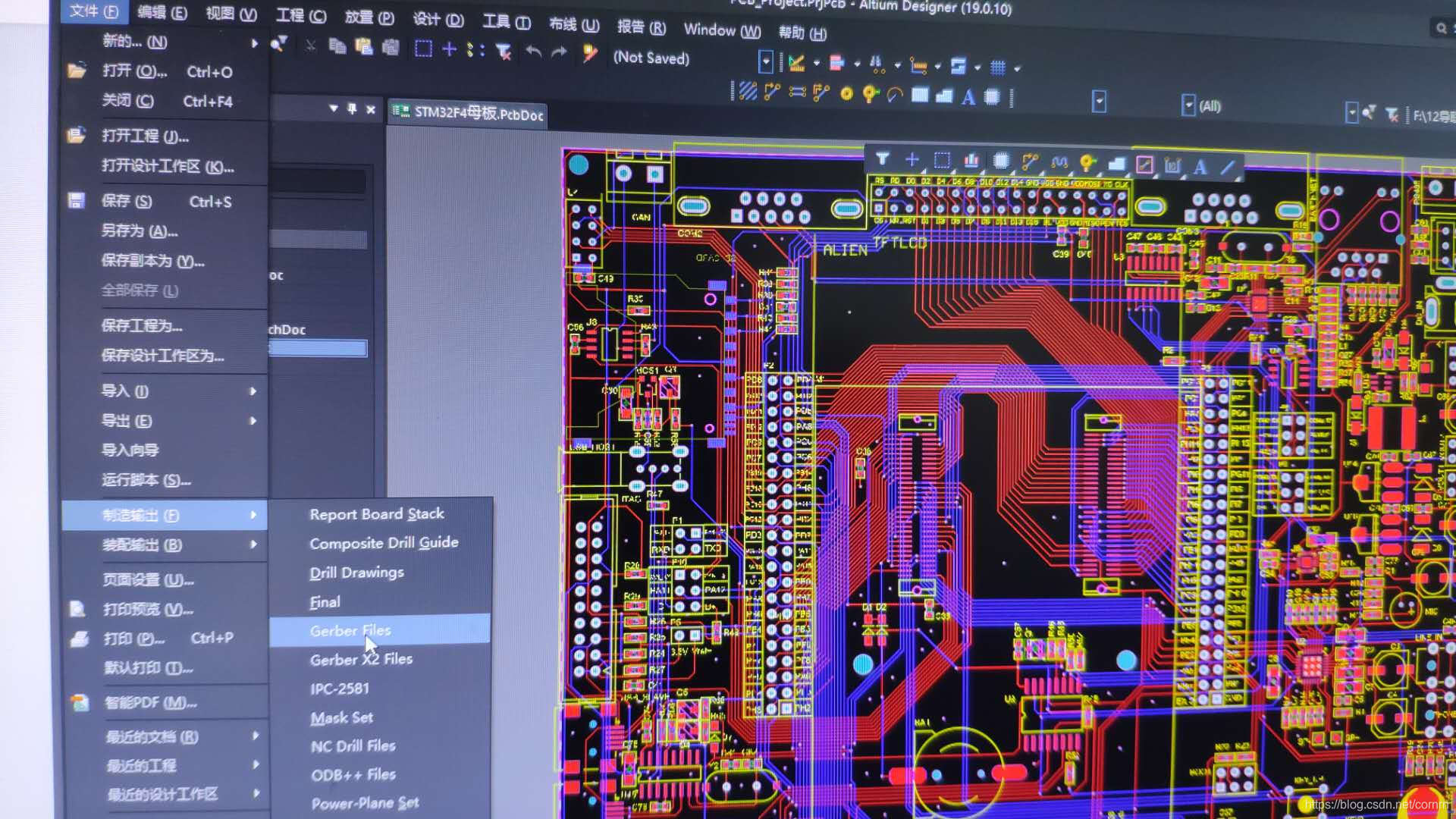

1.1、点击【文件】--【制造输出】--【Gerber Files】，如图1

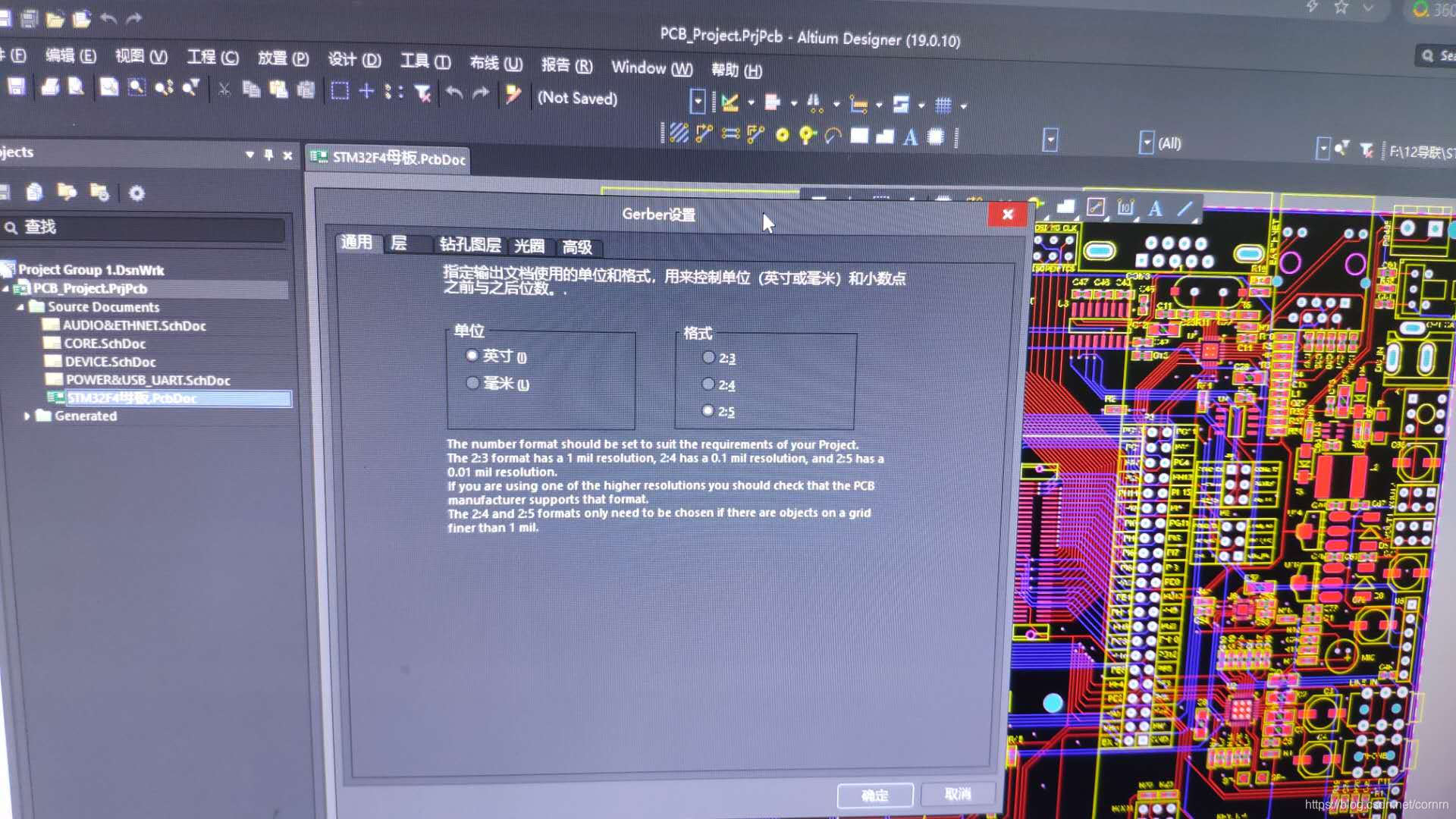

1.2、在弹出的对话框，【通用】设置。如图2

1.3、【层】设置。【绘制层】--【选择使用的】，【镜像层】--【全部去掉】，如图3、4

图3

图4

1.4、【钻孔图层设置】--【Drill Drawing Plots】和【Drill Guide Plots】的“输出所有使用的钻孔对”打勾，如图5

图5

1.5、【 光  圈】不设置，【高级】设置。在【胶片规则】对每一项最末位加一个0，增加显示范围，如图6

图6

1.6、为了在gerber图旁边生成钻孔尺寸表，在 PCB 界面添加文字“.legend”，放置在【Drill Drawing】层，如图7

图7

1.7、重新生成gerber，最终得到gerber图形，如图8

图8

=====================================================​

二、【钻孔文件】生成

2.1、点击【文件】--【制造输出】--【NC Drill Files】，如图9

图9

2.2、在弹出的对话框，使用默认设置，如图10、11

图10

图11

2.3、成功生成NC钻孔图，如图12

图12

=====================================================

三、【IPC网表输出】​

​3.1、点击【文件】--【装配输出】--【 Test   Point Report】，如图13

图13

3.2、弹出的对话框【IPC-D-356A】勾选，其它使用默认选项，如图14

图14

3.3、生成了IPC网表文件，如图15

图15

=====================================================

四、【坐标文件输出】

4.1、​​点击【文件】--【装配输出】--【Assembly Drawings】，如图16

图16

4.2、在弹出的对话框使用默认设置，点击确定，如图17

图17​

=====================================================

五、【装配文件】

5.1、【文件】--【智能PDF】，弹出的对话框一路next，直到“层配置”界面。TOP OVERLAY  /BOTTOM OVERLAY/TOP SOLDER/MECHANICAL 1包含4个层：丝印层、板框层、阻焊层（注意：底面丝印层需要镜像），如图18

图18

5.2、接5.1next弹出的界面使用默认设置,记得要选单色，如图19

图19

5.3、最后生成PDF文件，如图20

   图20

六、【文件分类】

6.1、对以上四类文件进行整理，以上生成的所有文件放置在“gerber”文件夹中，发给板厂进行生产，如图23​

图23

PS：

.GB(T)L         底（顶）面布线层光绘

.GB(T)O        底（顶）面丝印层光绘

.GB(T)P        底（顶）面助焊层光绘

.GB(T)S        底（顶）面阻焊层光绘

​.GD1            钻孔层光绘

.GG1            钻孔引导层光绘

.GP1            负片1层光绘

.GP2​            负片2层光绘

6.2、拷贝.txt、.GBP、.GTP、装配PDF文件放置在“贴片”文件夹中，作为贴片生产加工，如图24。



图24

至此，生成gerber及贴片文件至此结束。
