Altium Designer PCB常用操作及快捷键大全

  AD软件的布线真的是比cadence要简单很多。只要之前有一点布线基础的，均可以直接上手呀。大学毕业后就没有画过 layout 了，今天拿起来，还是操作蛮顺利的。话说，我之前真的忘记到连PCB里面用的距离单位都不知道了。唉，记性一直不好哇。今天把常用的操作和快捷键一并整理图下：

1. AD常用规则设置

      1） 线宽：设置不同网络的线宽正常值，最小和 最大值  ；一般用0.254mm，电源和地线需要更宽点；

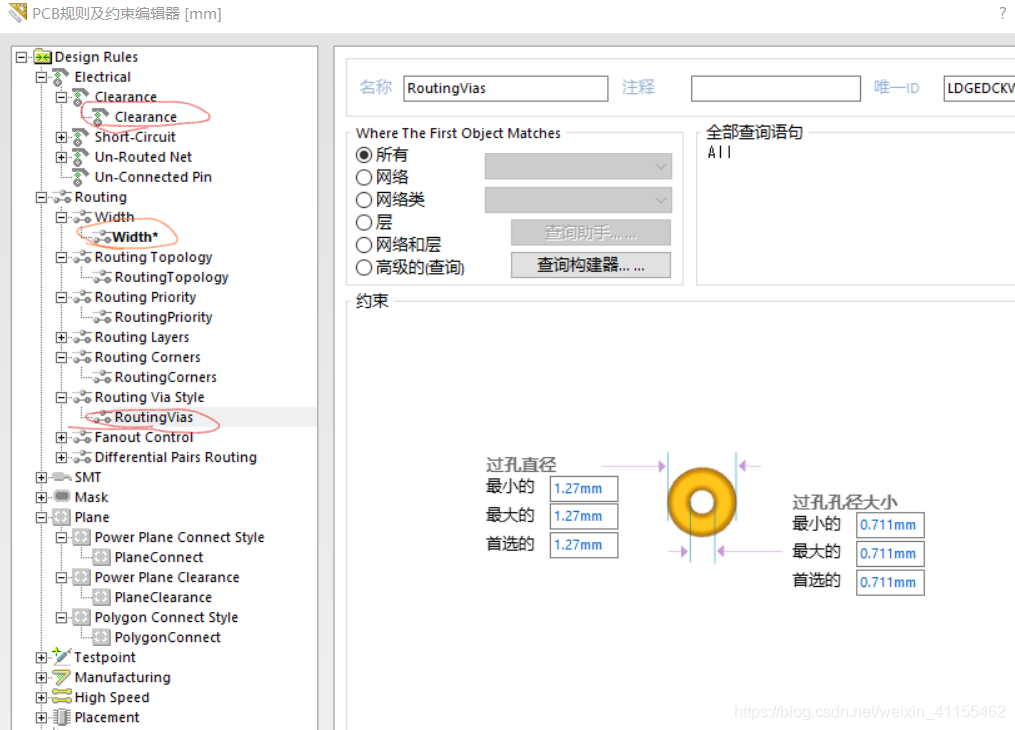

      2） 过孔：设置过孔的内径和外径以及孔与走线的间距；走线过孔，按ctrl++；

      3）覆铜：设置覆铜连接到GND，以及与PAD的连接方式，一般为+字形；

      4）丝印与焊盘间距：丝印需放在封装的外面，靠近丝印，否则做出来丝印可能会被压在器件下看不全。

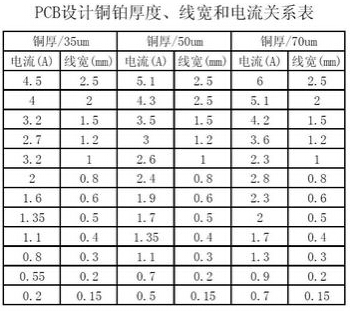

       线宽和电流的关系可以参考下图：

具体电流及线宽的关系及计算时考虑的因素可以参考博文：超强整理！PCB设计之电流与线宽的关系    链接：http://blog.csdn.net/gang_life/article/details/50329001

2. 3D下操作

       按3 转向 3D视图 ；

       shift+右键：旋转；     右键：平移；

3. 2D下操作

       在3D视图下，按2转到2D视图。所有的快捷键等均需要在英文键盘下操作；

       2D视图下，无论目前什么操作，走线还是防止焊盘，右键均可以推出目前的操作，再去选择其他操作；

       shift+滚轮： 平行移动；

       ctrl+滚轮： 缩小放大；

       ctrl+shift+滚轮： 切换  不同层操作；

       关闭覆铜区：按l，出现，然后按如下设置关闭多边形显示。

4. 走线

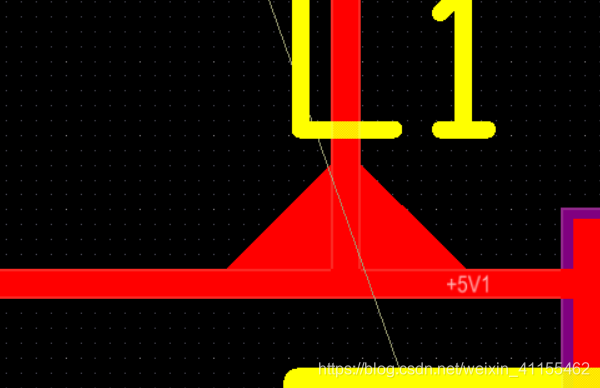

       1）走线不要走锐角和直角，尽量时145的钝角。不同层的走线尽量交叉，不要平行。这个大家基本在都知道，但是除此外还有分叉线处，需要防止多边形，将走线都钝角化；

       2） 线间距一般要大于走线宽度的3倍，尤其是高频走线；

       3）线宽不能突变；

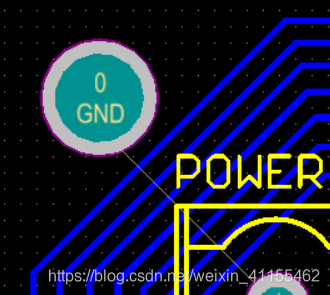

       4） 走线距离螺丝孔稍远点，防止螺丝损坏电路板时将走线切断。像下图就太近了。

       5)   电源DCDC电路的走线要和原理图的连线一致，输出端电源的分支走线要在滤波电容的PIN后面，如下：

5. 加过孔

       1）焊盘大小默认内径0.711mm，外径1.27mm；

       2)  尽量避免用过孔，能在同一层走的在同一层走；

       3)  对于连接排针的，可以考虑修改PIN的定义来避免过孔的使用，尽量在同一层布线；

       4） 操作时，先布线，在需要放焊盘的地方按先按P再按V，直接就可以把焊盘放在走线的地方。

6. 修改原理图

       1）为方便布线，可以修改连接器或者插针的PIN 定义；

       2）修改后，直接点击设计-->updata PCB，并执行修改和生效修改；

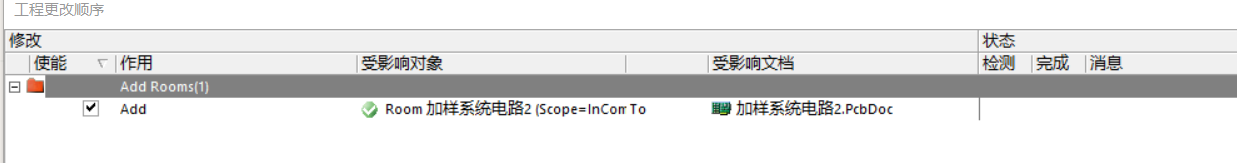

       3)  更修后，在PCB视图下，所有器件显示绿色，通过删除左下角的褐色背景即可消除；或者在更新的时候把下图这项的勾去掉；

       4）原理图中，检测网络标号是否放置正确，alt+左键 相应PIN；

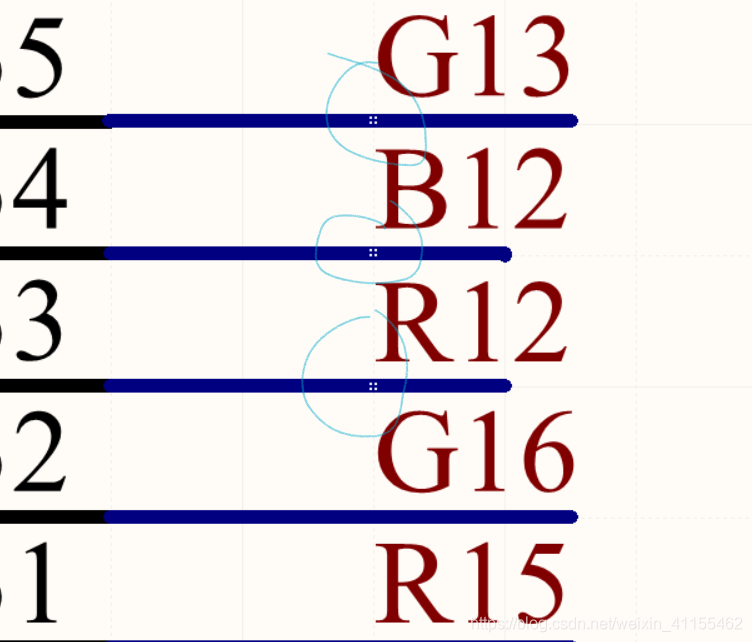

       5）按alt+左键PIN，发现网络没有连接到PIN上，细看连接PIN的走线，有点斜，重新画后成功连接，并可以更新到PCB中。


免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
