Altium Designer新版本PCB电路板添加Logo教程

这段时间可以说是不断的踩坑了，同时也有了不断进步的机会，这几天一直在完成学校老师布置的PCB实训任务，在完成原理图设计、封装管理、上次的边框定义以及电路布局连线全都完成后，就进入了收尾工作同时也是项目完美完成的终章，那么废话不多说，直接上干货。

所需文件下载

在老版本的Altium Designer 里有logo运行的 脚本 文件，那么新版本也想运用这个logo添加方法就需要进行下载，下面提供了脚本文件的下载链接：

点击此处即可下载提取码：6666

脚本文件下载及预览

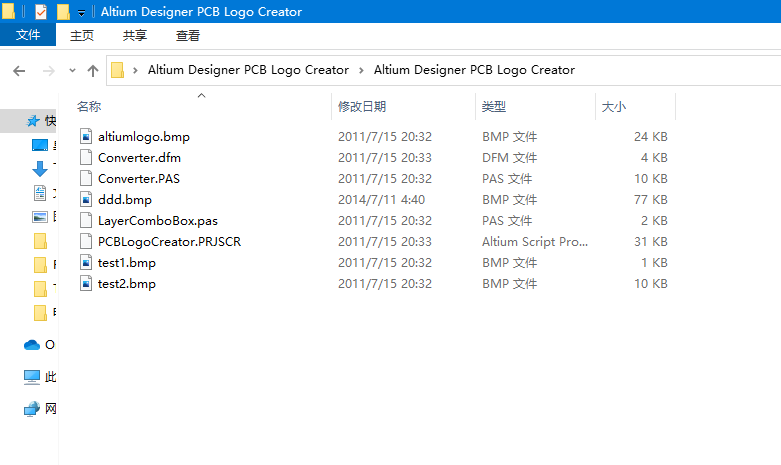

脚本文件我打包成了一个压缩包，下载解压下来文件夹具体内容如下：

里面就包含了几个样例的logo图片以及.PRJSCR后缀的脚本文件。

注意📢📢📢：这里前情提要一下，Altium Designer 中需要用到logo的图片文件格式一定要bmp。

添加PCB-LOGO

• 复制所下载下来的文件夹到软件所在安装目录

这里以我的Altium Designer 16版本为例，将文件夹复制到Altium Designer 16安装目录里的Examples目录内

》》–Altium Designer 16》》–Examples

操作截图如下：

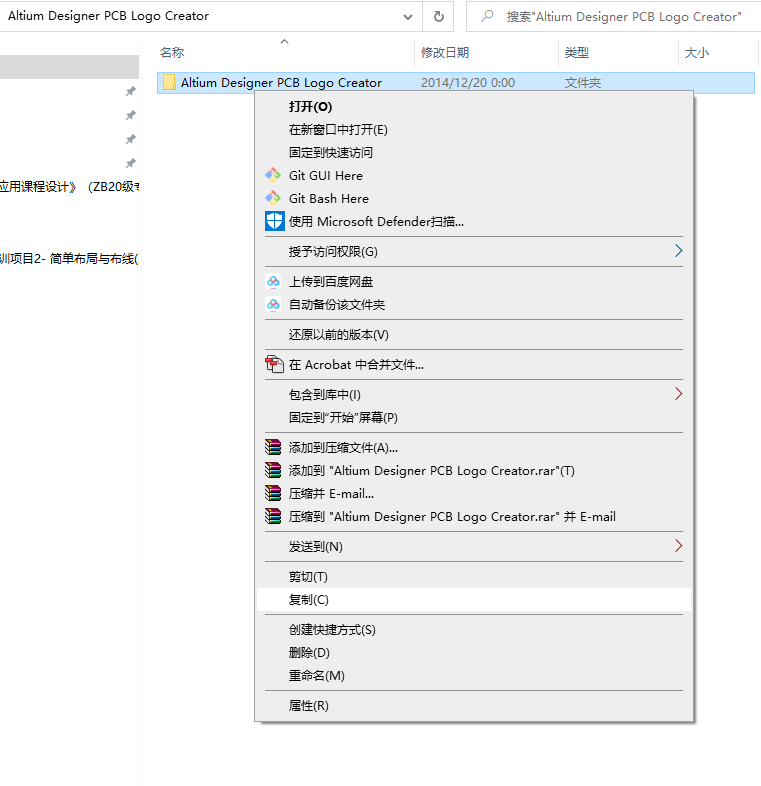

（1）、复制所要的文件夹

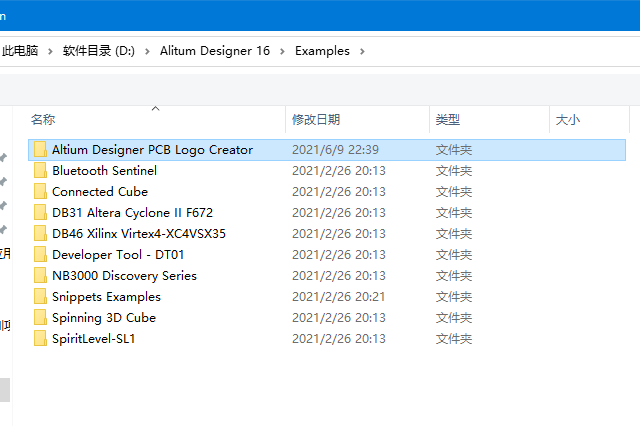

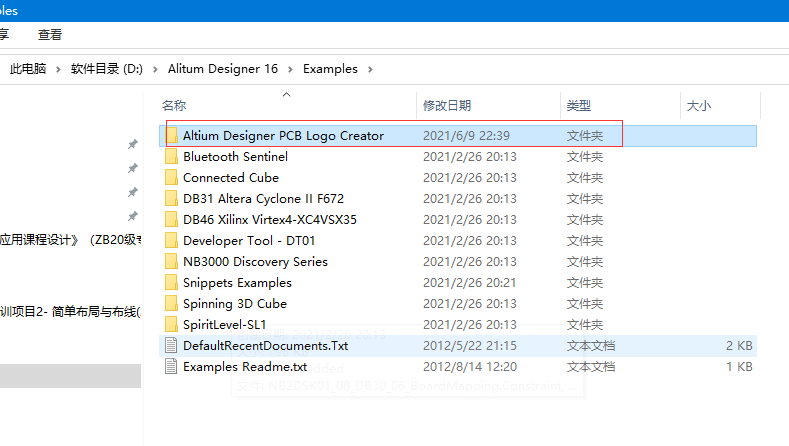

（2）、黏贴到上面说的指定位置 （这里以我的安装在D：盘里面的Altium Designer 16的Examples为例）

• 打开Altium Designer 16软件进行脚本运行

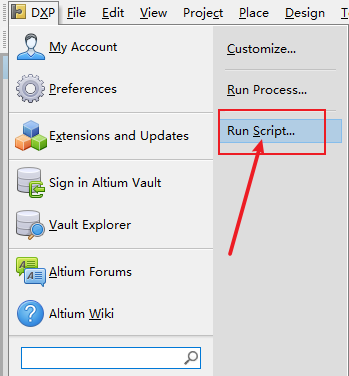

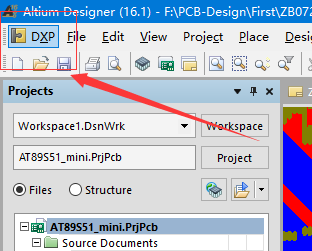

（1）、首先点击软件左上角 DXP图标菜单

（2）、点击运行 Run Script菜单

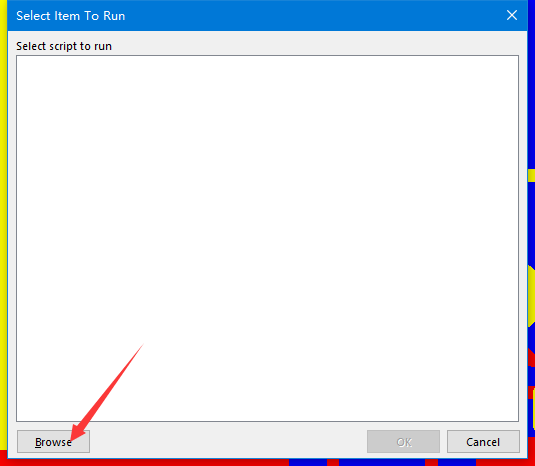

（3）、出现操作对话框后点击Browse

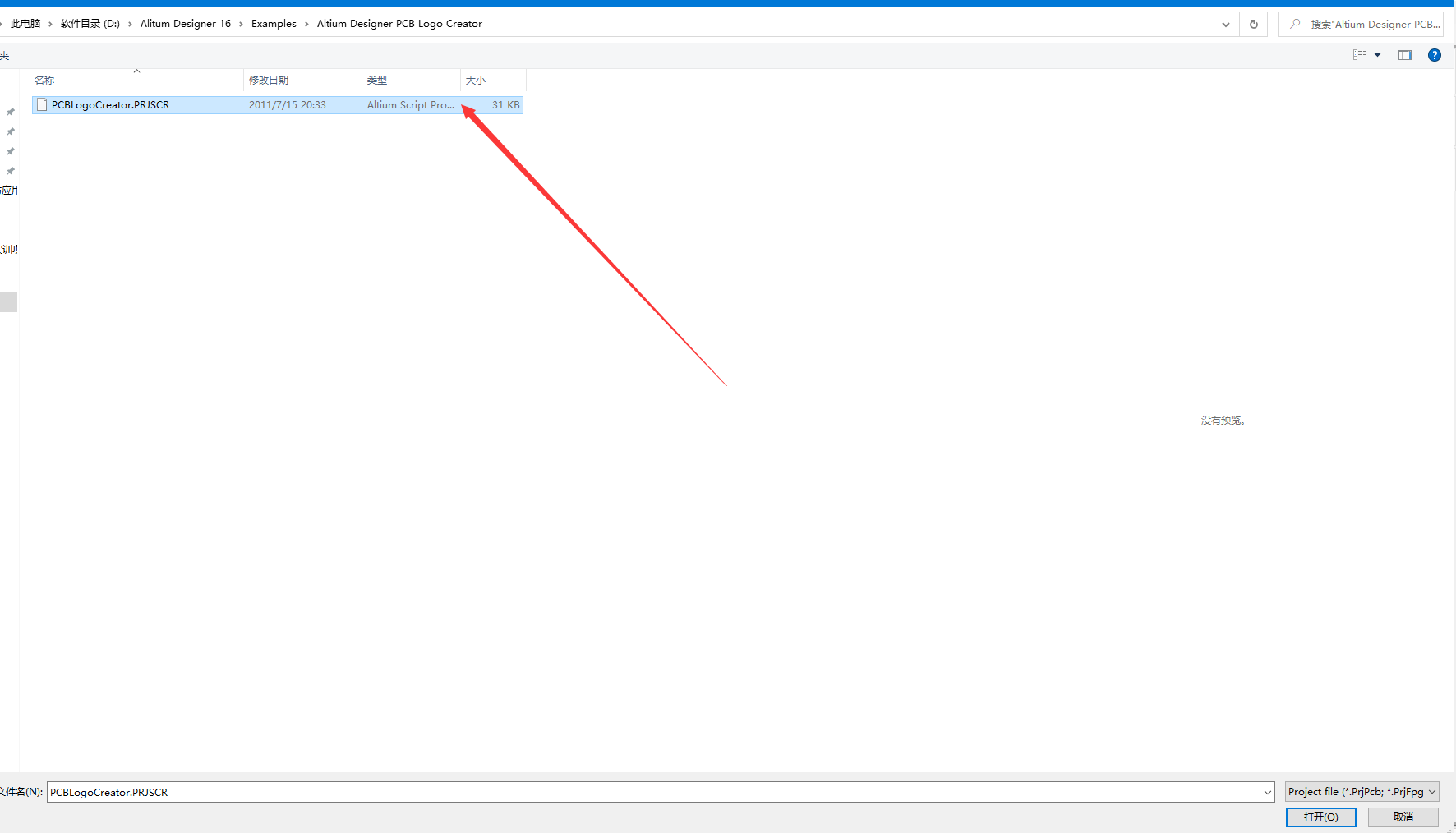

（4）、找到刚刚放置脚本文件的位置，打开脚本文件

（5）、脚本文件打开，添加LOGO图片

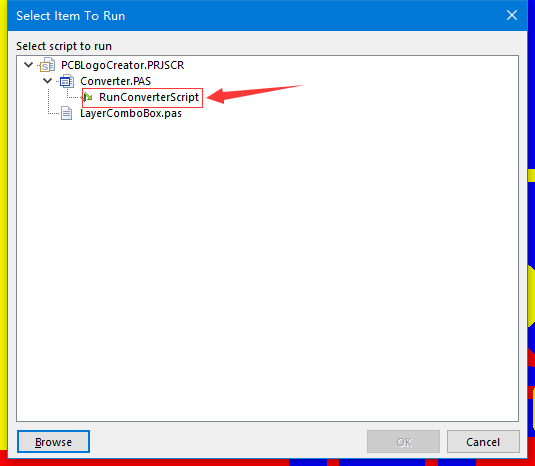

这里鼠标左键双击下面图片所示的操作菜单栏

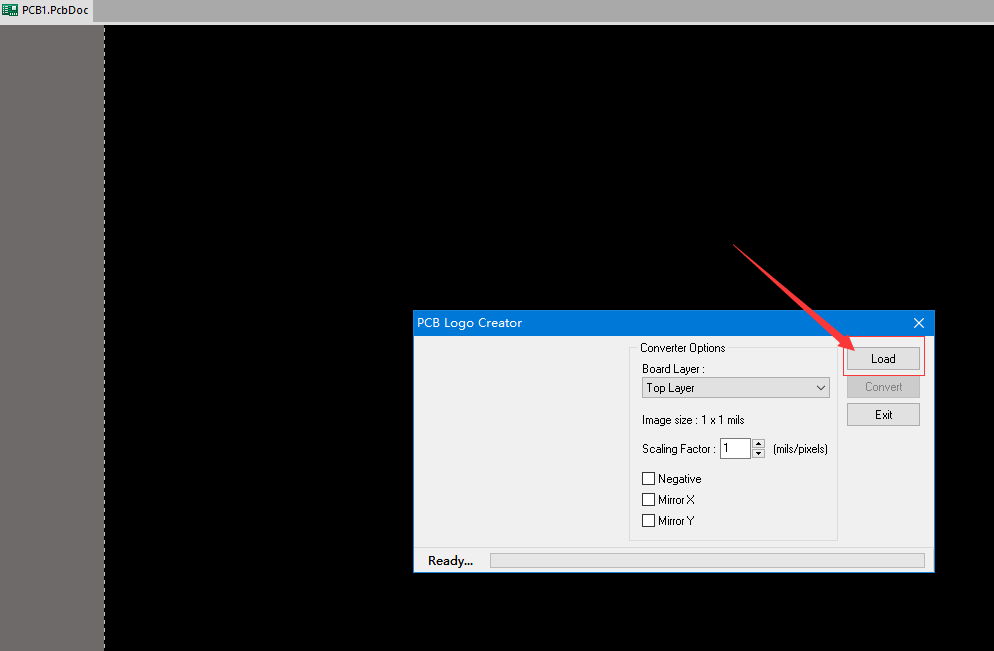

这里软件会自动生成一个PcbDoc文件，同时这里用Load菜单添加对应LOGO文件

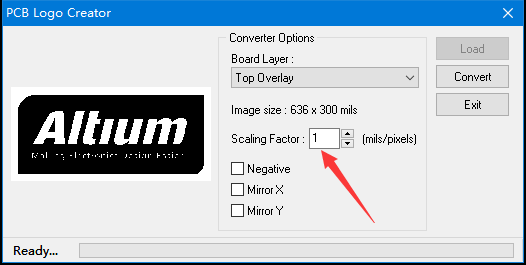

这里利用测试用的bmp参考图片为例这里可以对应修改想要的比例，可以1：1，也可以调整放大

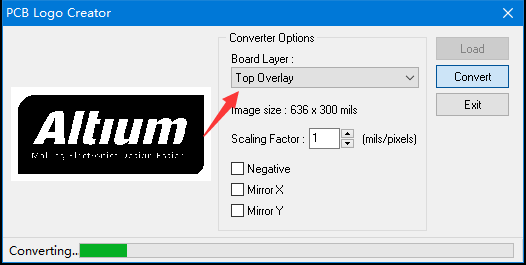

（5）、这里可以通过所圈对话框进行生成LOGO所在的层面，这里以顶层丝印为例，

LOGO图片添加成功，等待加载生成

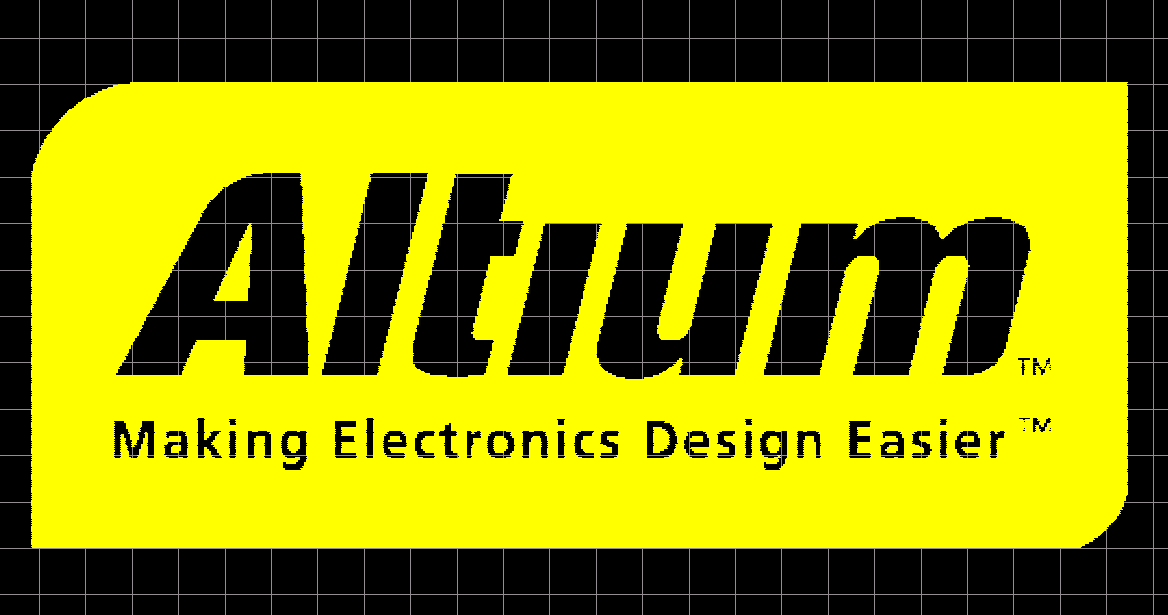

这里可以看到已经生成了。

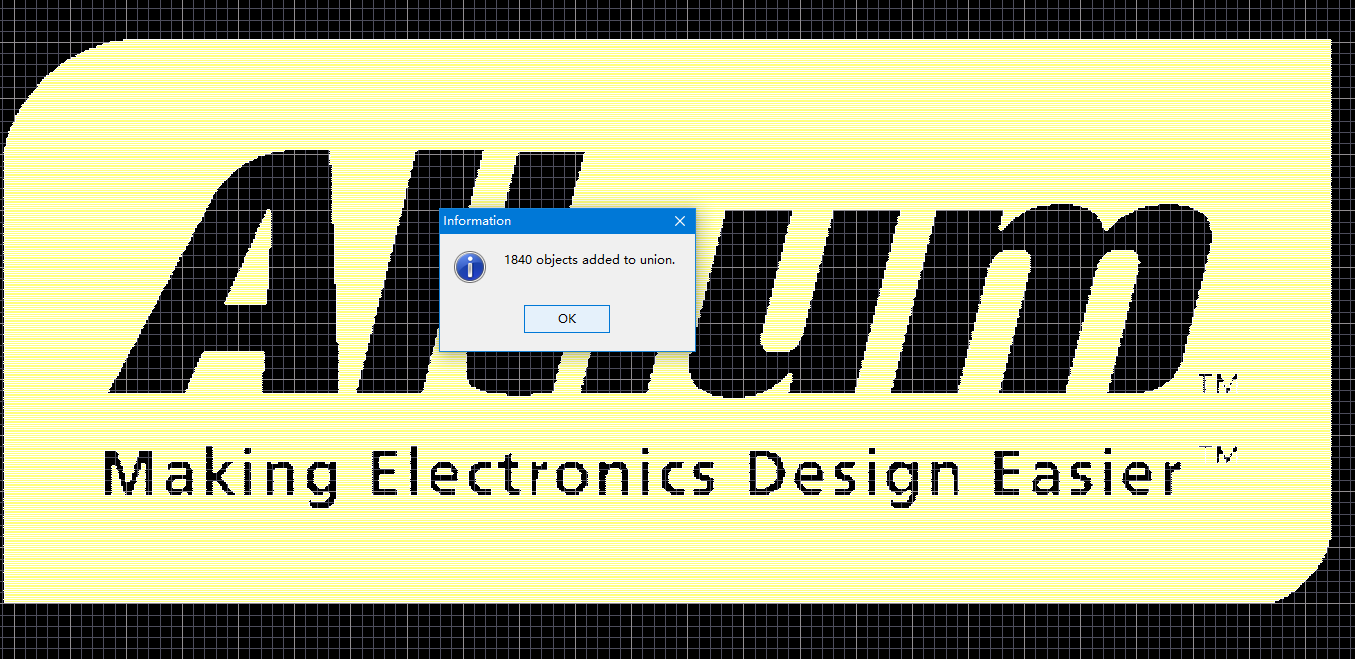

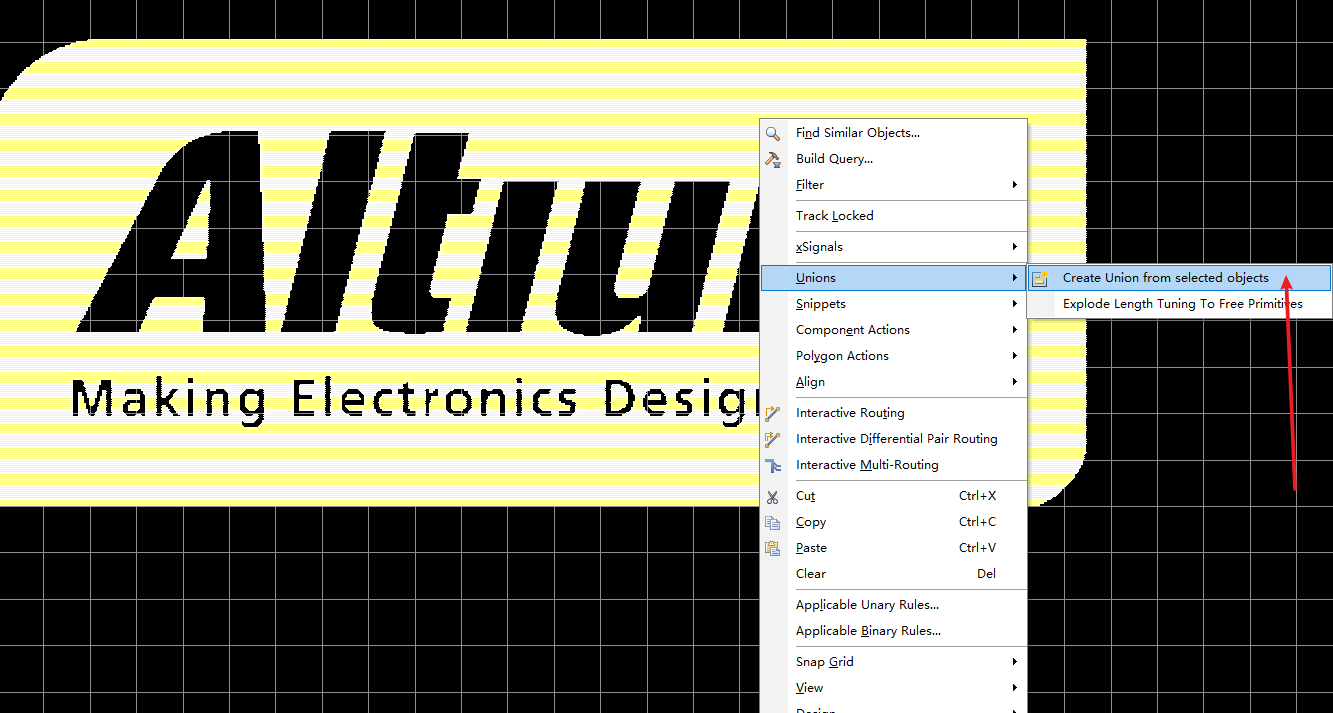

（6）、这里为了LOGO文件的整体移动可以将其生成一个“整体图标”，具体操作如下：

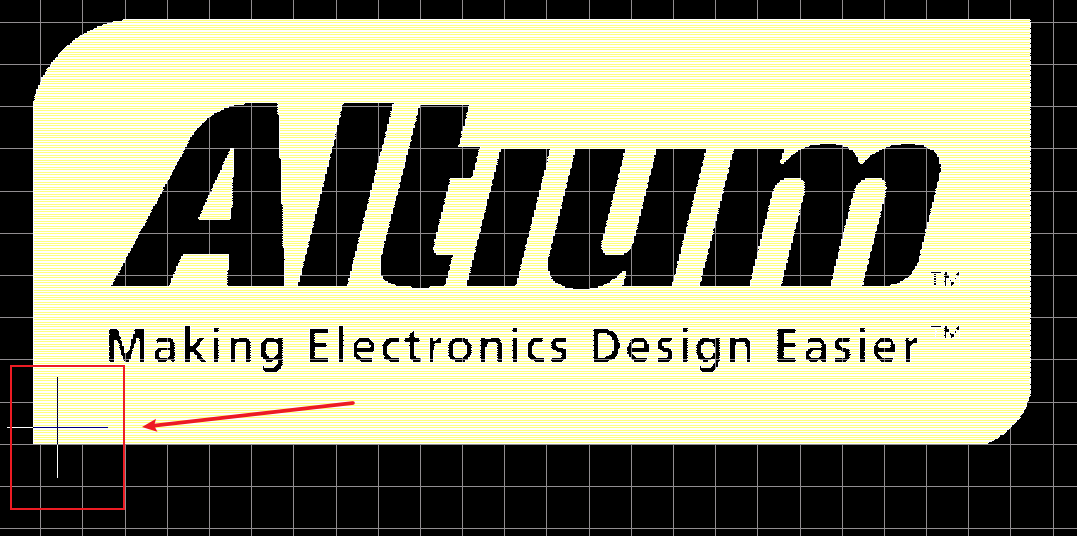

• 这里可以将logo文件直接保存，在PCB电路板中直接添加了，但是要十分注意这里光标不要离丝印太远到时候移动不便。

补充问题

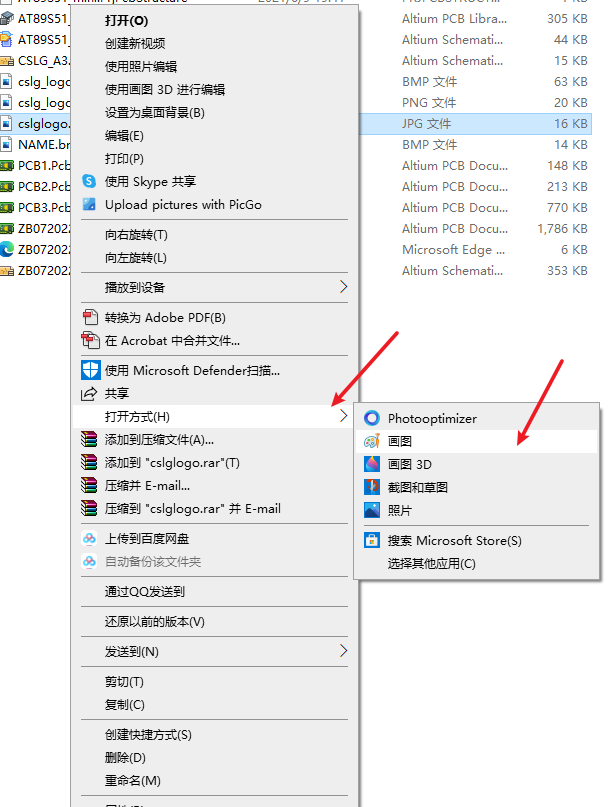

这里在添加LOGO的过程中，也踩了一些坑，老师提供的是 jpg 格式和png的格式，这里Altium Designer的软件只能识别BMP格式的图片文件，那么这里就需要用到画图软件，我们可以线用画图软件打开这个jpg或者png的格式文件。

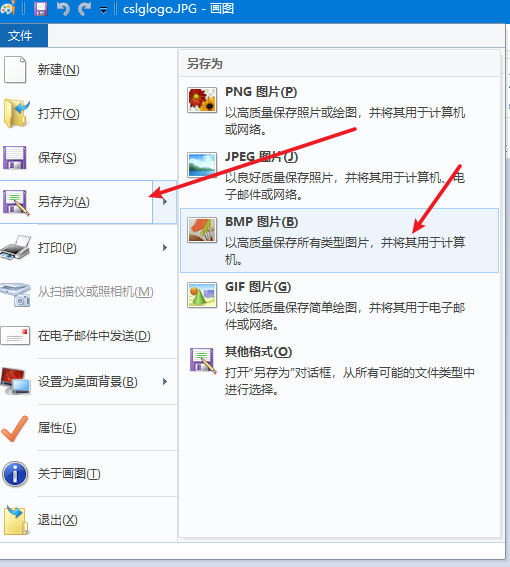

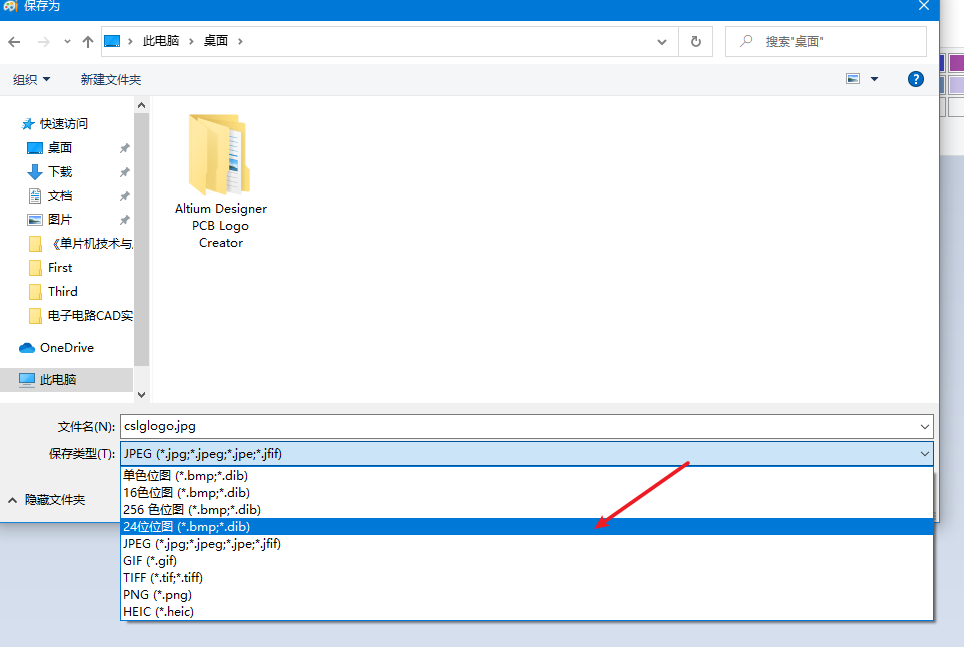

通过另存为进行文件格式的修改，即可进行上面LOGO的添加步骤。

选择256位BMP或者24位BMP格式，保存即可。
