Altium Designer三维模型的应用：3D封装与可视化教程

         Altium Designer的PCB制作，具有丰富的三维功能，可以直观的观察板子中各种器件的相互排布状态，防止产生相互干扰，同时能够将完成制作的PCB输出三维模型，用于Solidworks等三维建模时使用，利于产品的整体设计。

       一、PCB设计之元器件三维模型

       要设计具有三维预览功能的PCB，则必须用带有三维封装的元器件PCB库，元器件三维库可以通过以下几个方面获取。

       ①  通过元器件厂家的官方网站获取，比如 ST 、TI等，各个厂家的官方网站你在进行器件选型的时候，常用的器件，一般都会有对应的封装库和三维模型。

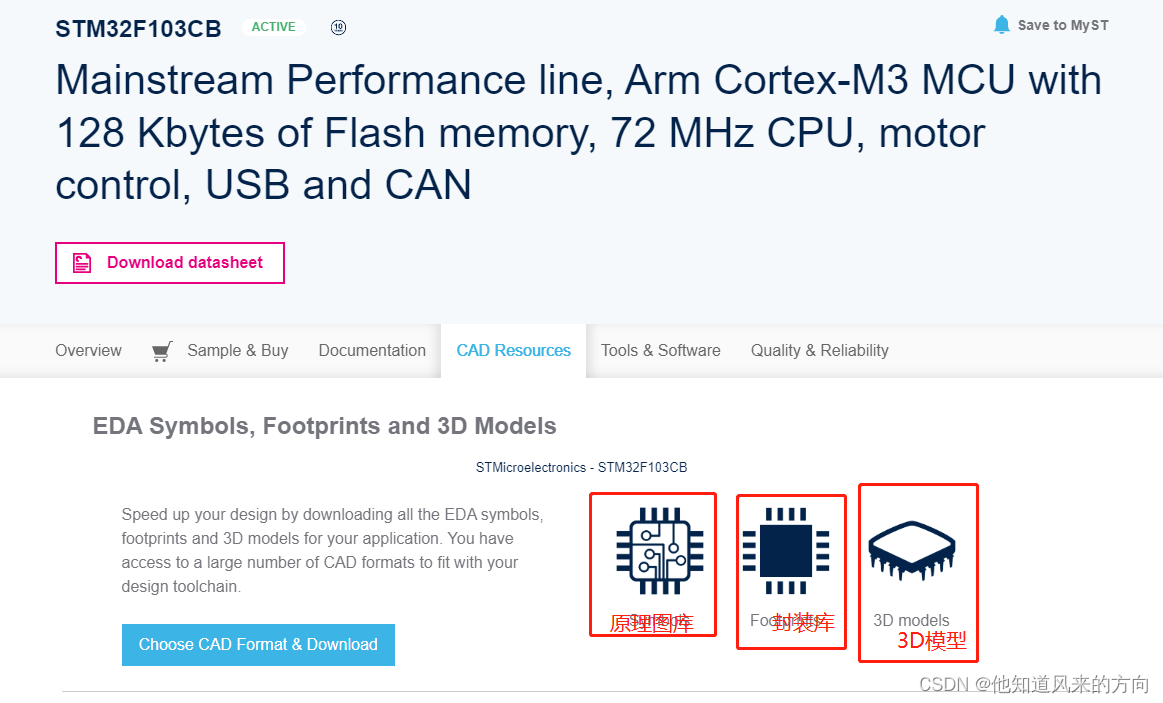

   ST官网PCB库截图


        ②目前网上有许多可以免费下载的网址，可以搜索一般常见的封装，比如嘉立创、3dcontentcentral等，大家可以自行百度。

        ③最后还有一种方法就是自己绘制三维模型，然后填加到PCB库里，添加过程如下（AD16为例）：

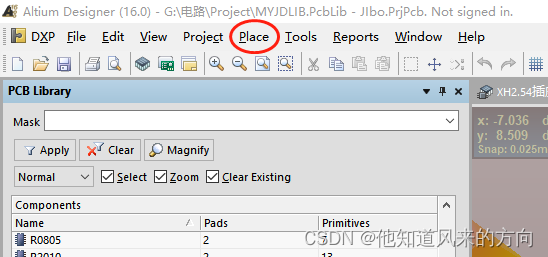

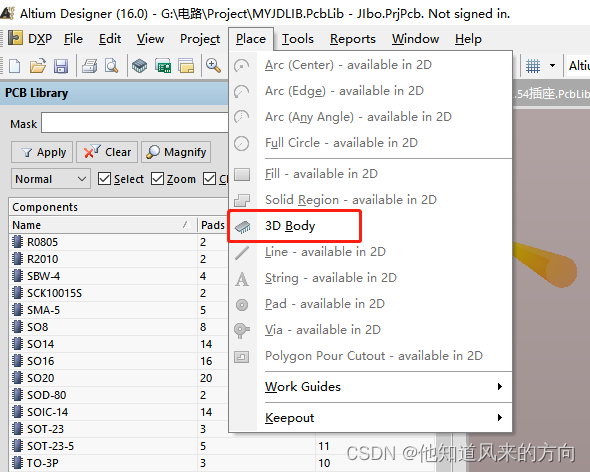

首先打开PCB库，选中要添加三维模型的元器件，然后点击工具栏Place栏

    place

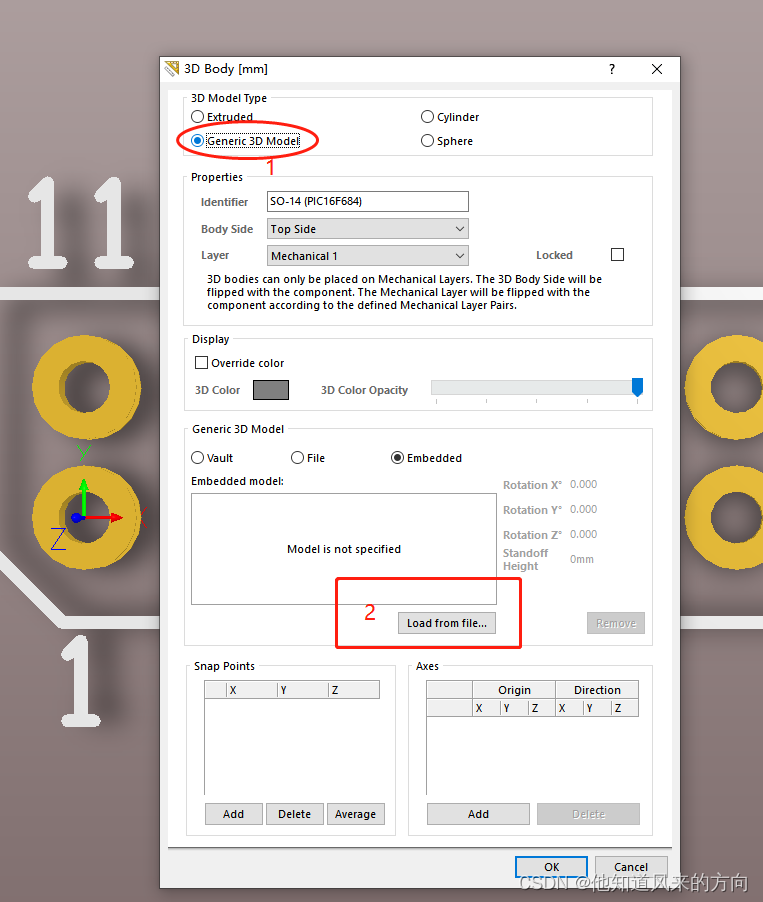

选择3D body,然后选择通用三维模型，从文件夹导入

    3D body


   加载

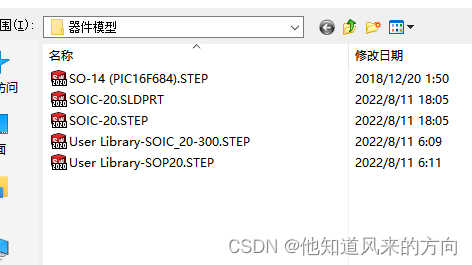

    选择对应的三维模型

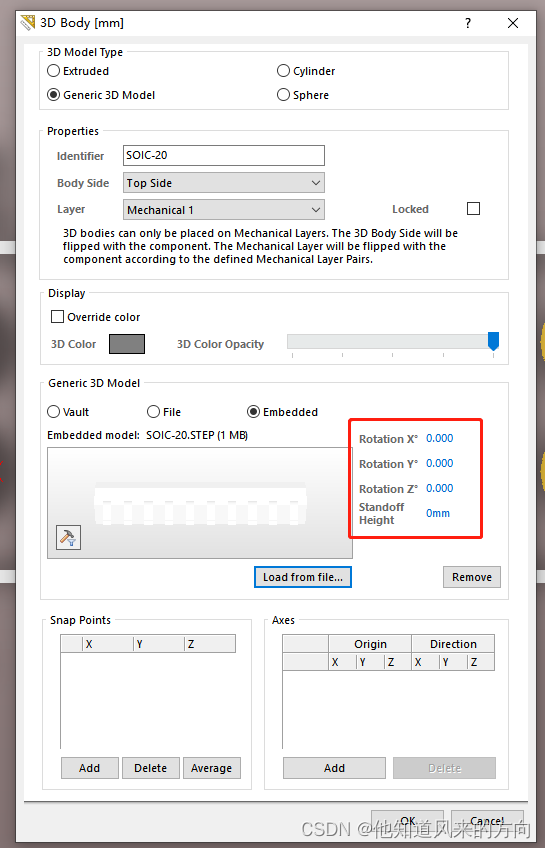

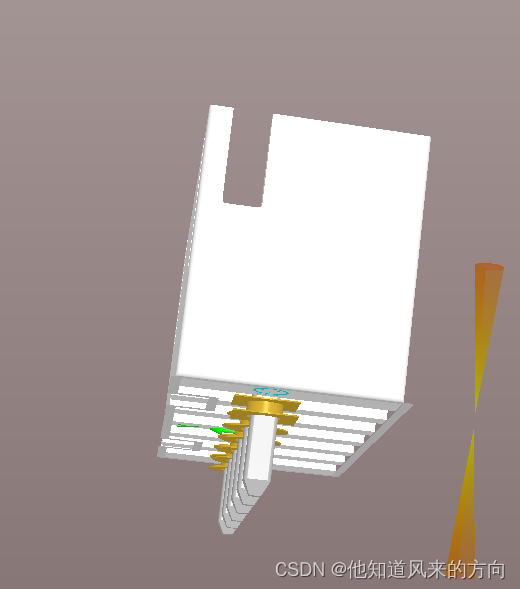

    通过X Y Z及高度参数调整模型位置


最后通过拖动等放置在合适的位置，然后保存即可

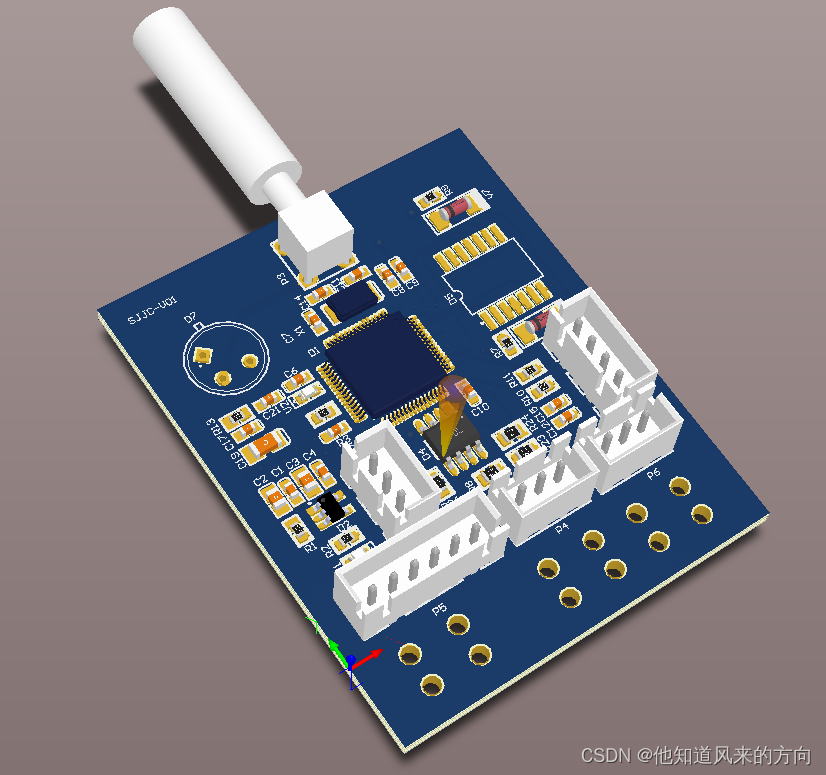

   带模型的三维PCB


     二、PCB三维模型导出

       对于产品的三维模型设计中，电路板的放置及接插件是否干涉等都比较重要，可以通过将AD三维模型直接导出成通用三维模型，然后用三维建模软件打开直接加入到对应装配体即可。

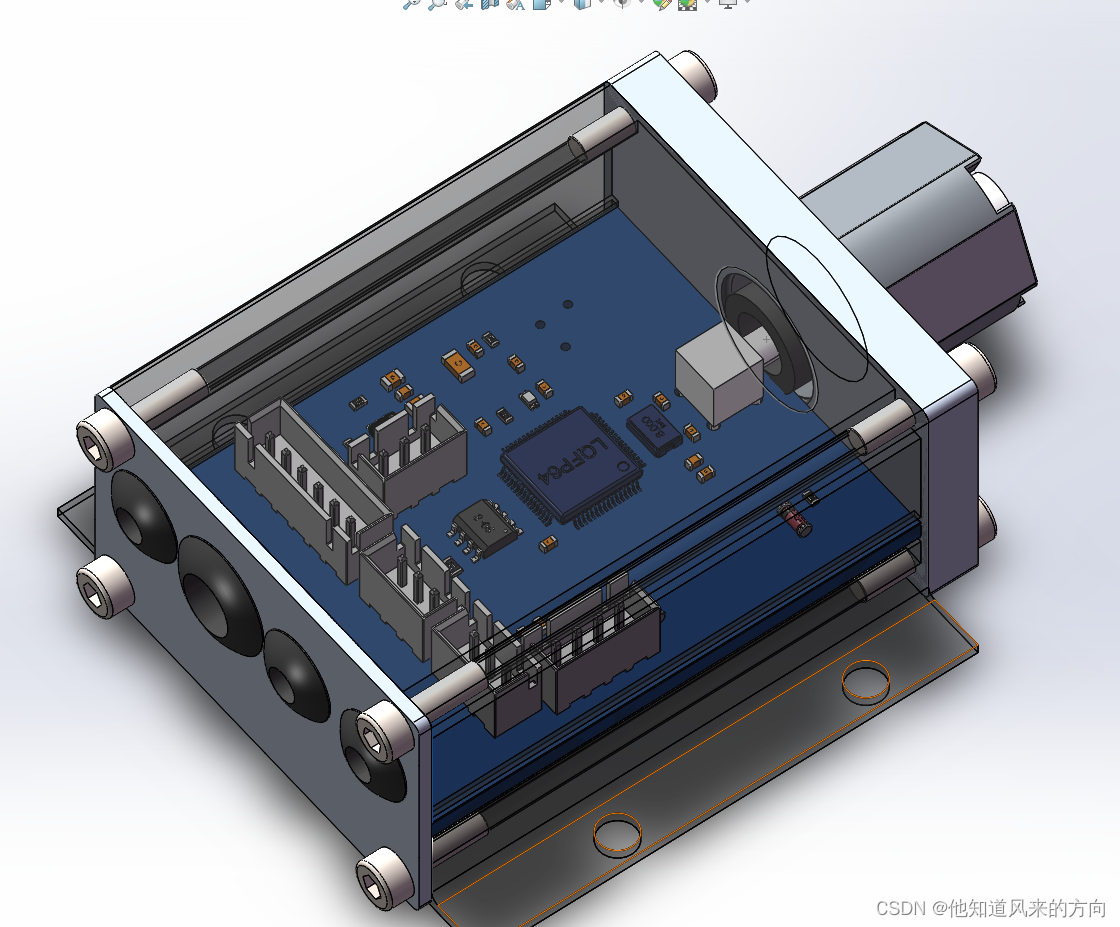

   产品三维效果图


PCB三维导出，也非常简单，过程如下图所示

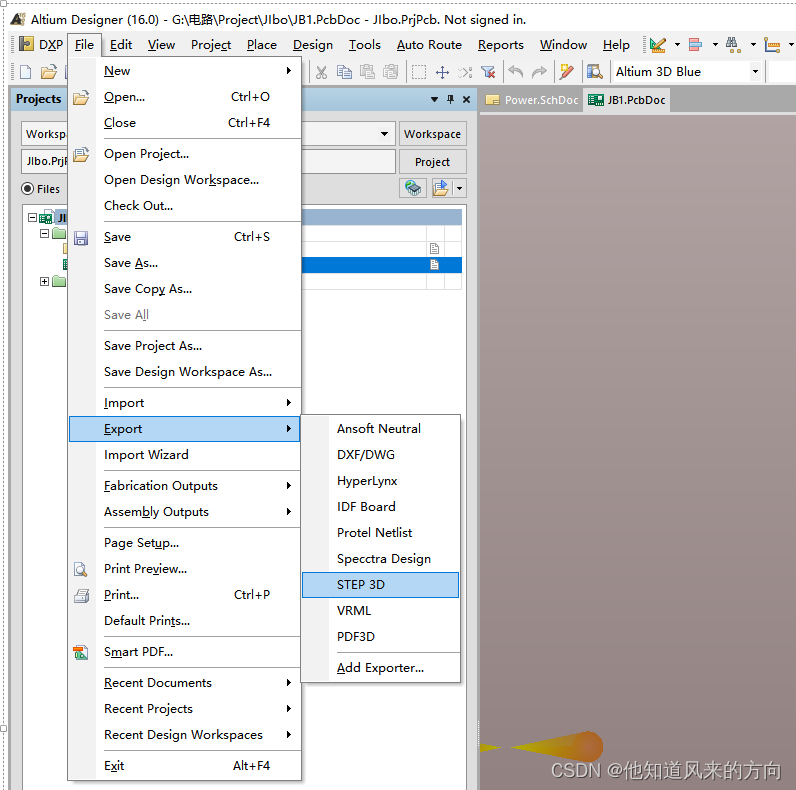

   STEP 3D

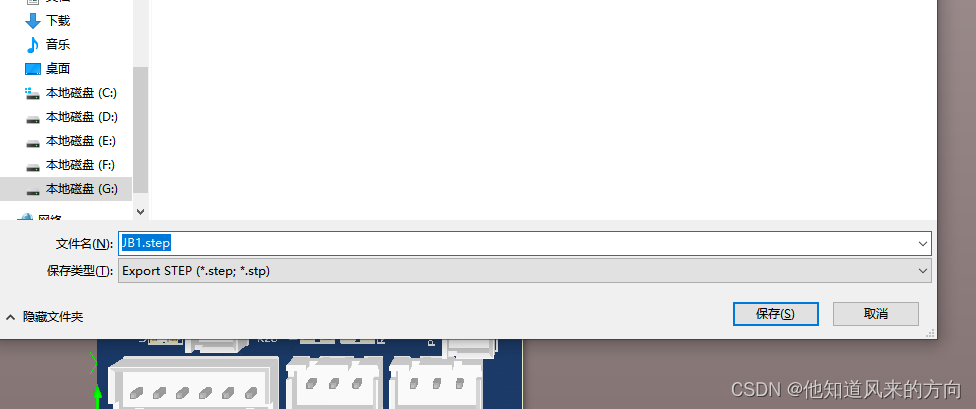

   起名

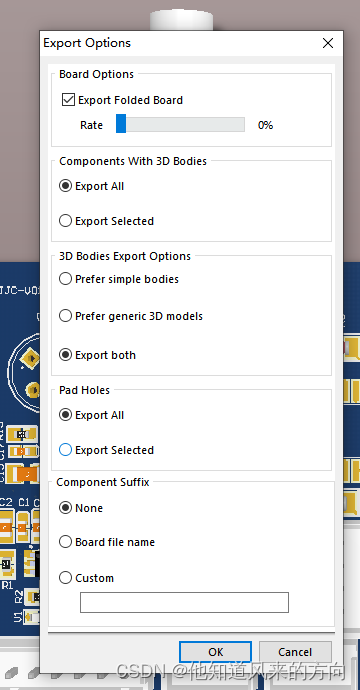

    参数设置

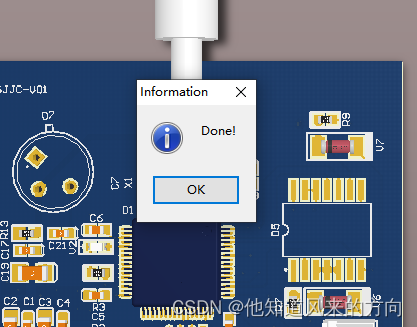

    完成
