1、论3D模型的重要性
作为嵌入式工程师,免不了会接触到结构,需要PCB3D模型和结构配合,这样在出样品的时候不会因为结构的不合适导致项目从新来过(这酸爽,有本事搞定机械工程师也可以,哈哈)

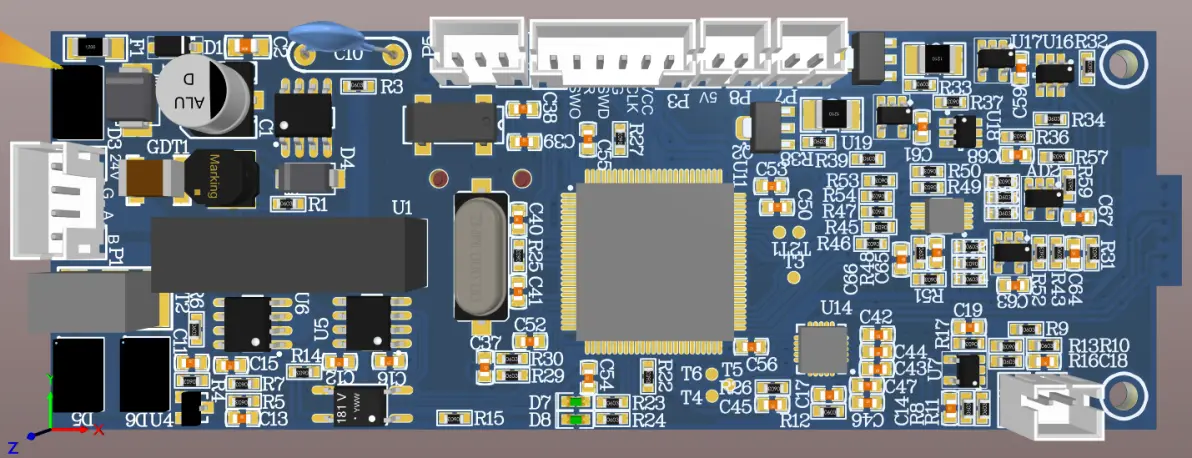

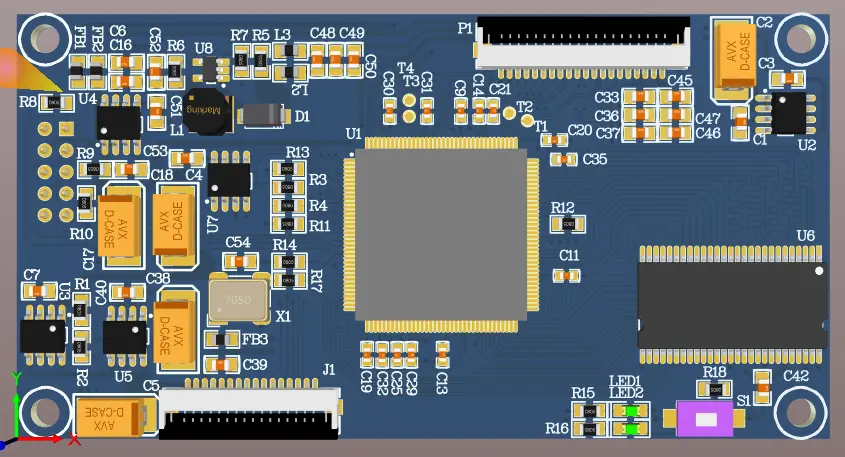

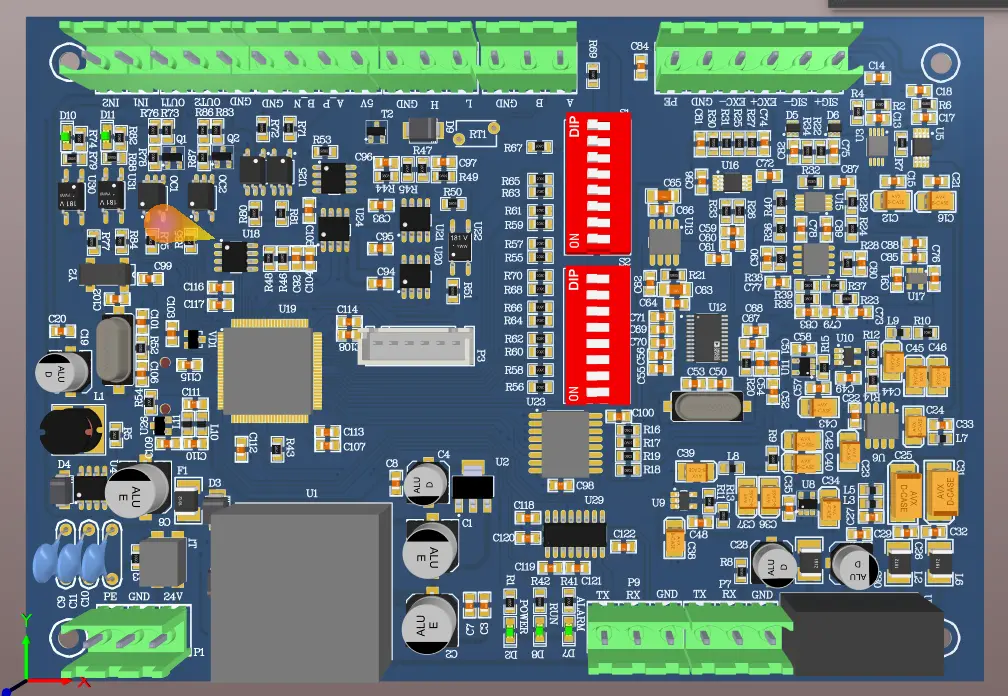

来几张3D效果图
2、AD 3D模型创建
话说授人以鱼不如授人以渔,PCB封装大家基本上都会画,问题是给画好的封装添加3D封装模型,举一个最简单的例子,0805电容

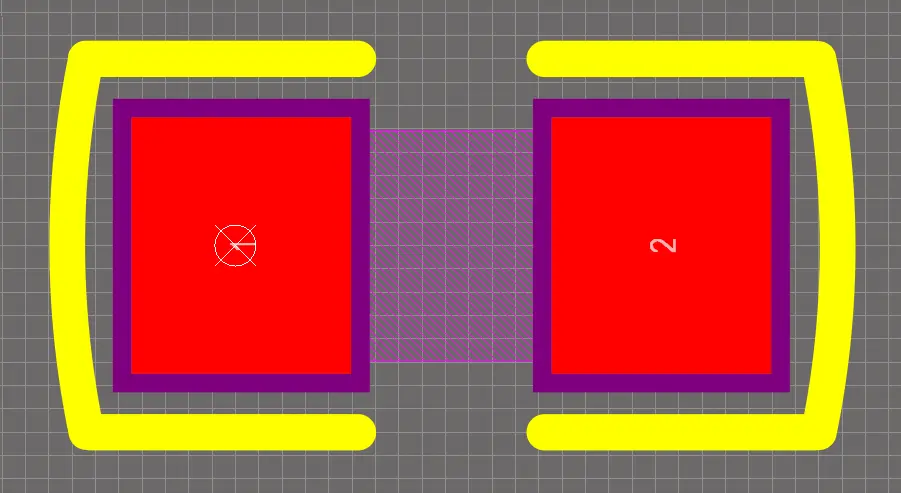

2D封装

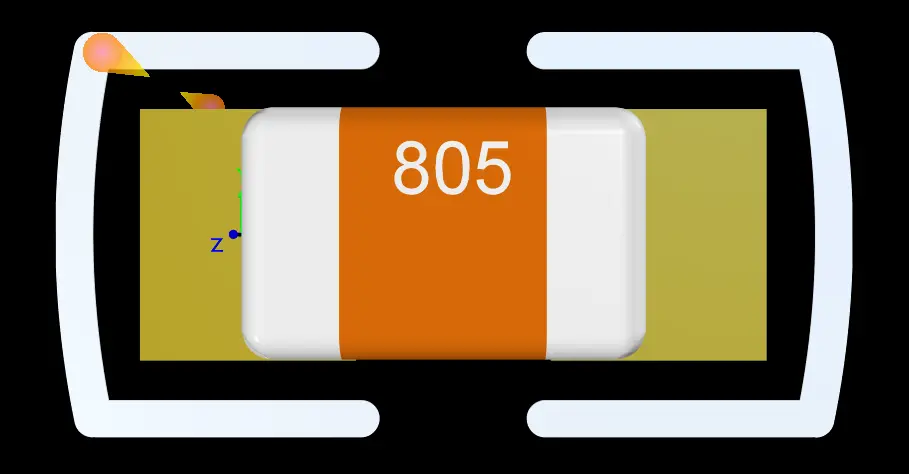

加3D封装效果图
AD添加3D封装步骤,这里我简单的描述一下吧,咋此后重点说3D封装的下载网址和AD的终极杀手锏。

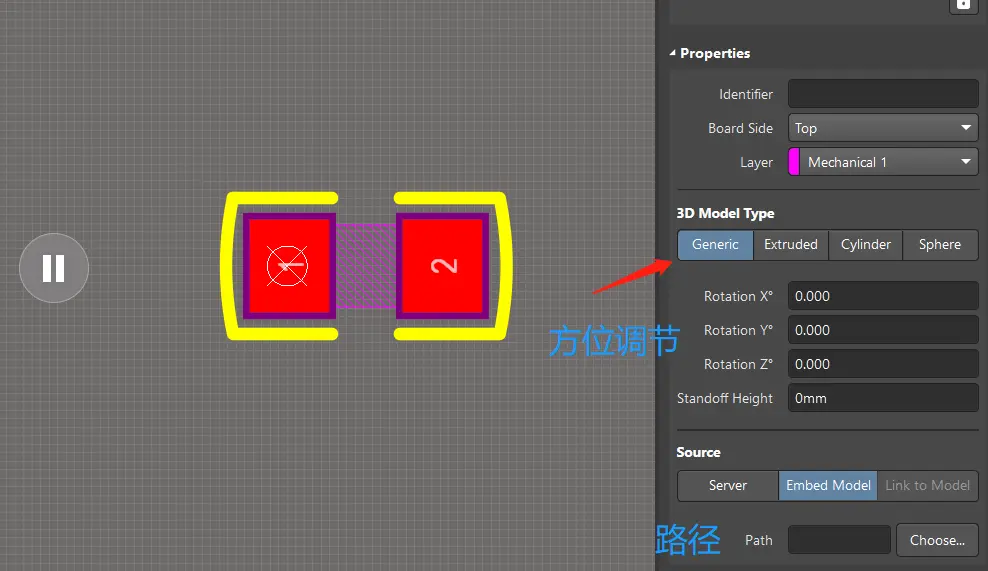

菜单栏:1、在2D模型基础上点击放置按钮,2、点击3D原件体,3按Tab键(暂停)4、在属性菜单里面选择路径,并可以调节加载后3D模型的方向和位置(X Y Z 和相对高度standoff Height)。
具体操作图形展示,从路径找到你响应的3D模型就行
3、3D模型下载

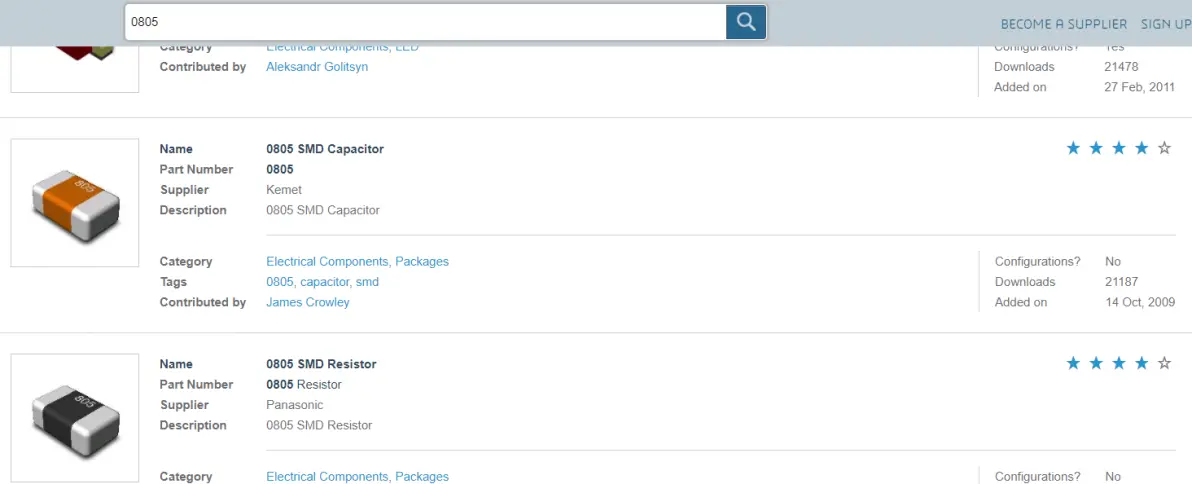

一般AD的3D模型都是STEP格式的多,具体相关下载网址如下(可能好多人知道,哈哈)
https://www.3dcontentcentral.com/download-model.aspx?catalogid=171&id=191532
在搜索栏输入你想找的型号就行,注意是国外网址需要对应的国际标准。
Sort by:选择Number of downloads
4、AD软件自带模型,需要注册社区账号才能使用
在AD右下加有一个Manufacturer Part Search栏,点击后会出现AD自带的封装库,只要在里面输入你想找的对应的芯片型号就行,如果库里有这个型号的芯片,会自动加载原理图封装和PCB封装,此功能会大大算短你画封装库的时间,并大大的减少错误的发生,堪称神器。
Manufacturer Part Search栏
步骤解释:
1、输入你想要找的芯片封装型号
2、如果找到此款芯片,并出现绿色的小图标,在图标上点击右键会出现place按钮,点击place后这个芯片的原理图封装就会放到你原理图中(背景界面是你要放此元器件的原理图 才会出现place 如果是pcb图的话无法放值,注释当废话就行666)。导入pcb后这个原件会自带3D封装。
3、具体注册账号的话,需要大家(墙外看看方法)或者有渠道也行。
最后我会在评论区放一个连接,是我自己的封装库常用的元器件还行,此过程是一个长期积累的过程。
