Altium Designer导入自定义Logo的方法

一、前言

记录导入ad logo方法，导入好几次了，每次还要 查询 百度，解决一些问题，这次整理差不多完善了：

• 能导入指定logo
• 能改变导入logo的大小
• 解决卡顿问题

二、环境

AD09

window10

三、正文

首先准备好需要导入logo的图片，什么格式的都可以，然后进行第一步图片修理

1.将图片尺寸大小修改为1000*1000像素以下，这样会减少卡顿

2.将图片 转换 位bmp格式，利用自带的画图软件

另存为图片，保存为 bmp 格式，选择16位色图（导出的图片会花色，不用管，反正导入要二值化，背景已经抠掉）

原图：                         另存为后变色图：

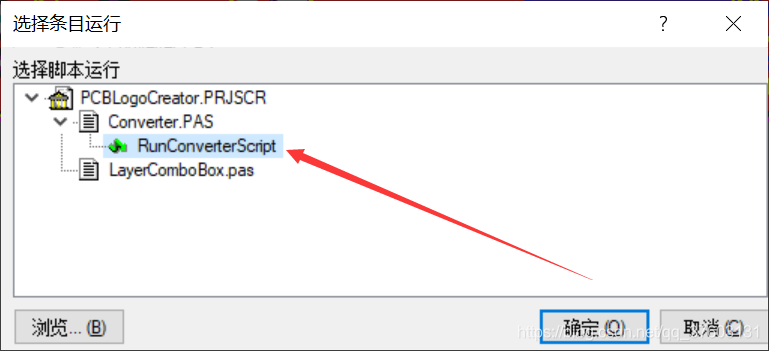

3.打开AD9 软件 ，左上角菜单选择运行脚本，双击RUNCxxx

4.进入如下界面

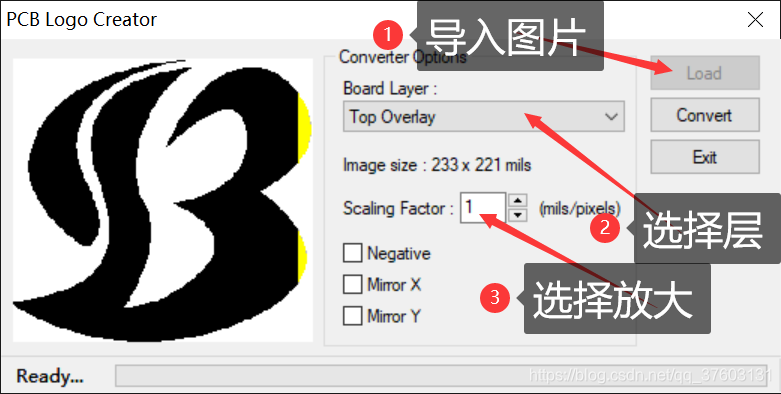

图层基本都是选择Top Overlay，放大系数默认为1就行，具体大小后面可在更改，之后点击Convert生成。

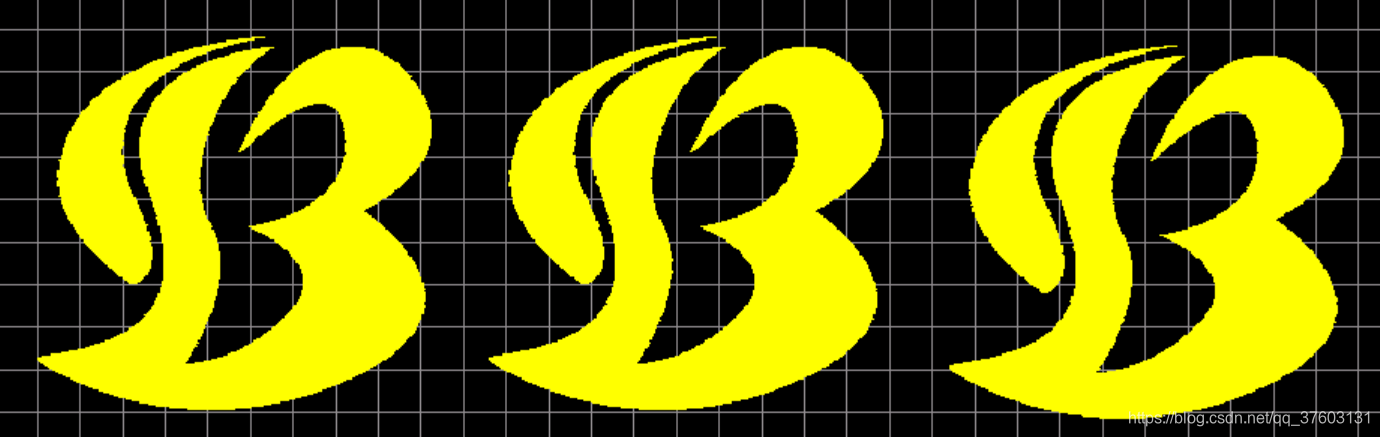

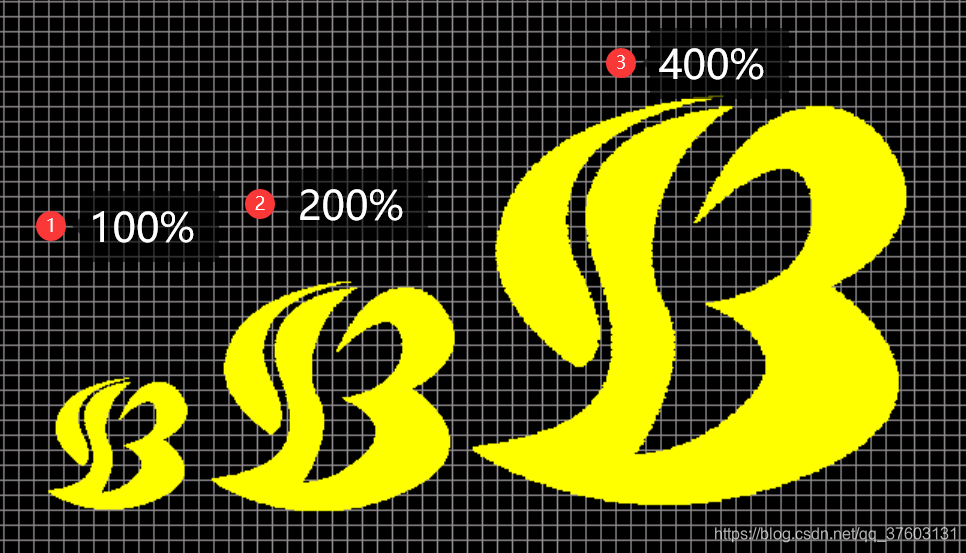

5.生成完毕之后可以先复制几个，设置不同尺寸

选中1个，选中的颜色变白

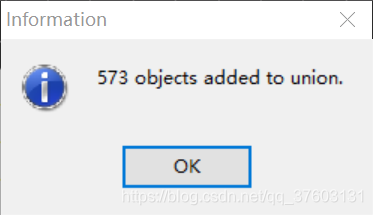

右键选择联合->从选中的器件中生成联合，会有生成提示

再次右键选择联合->Resize Union

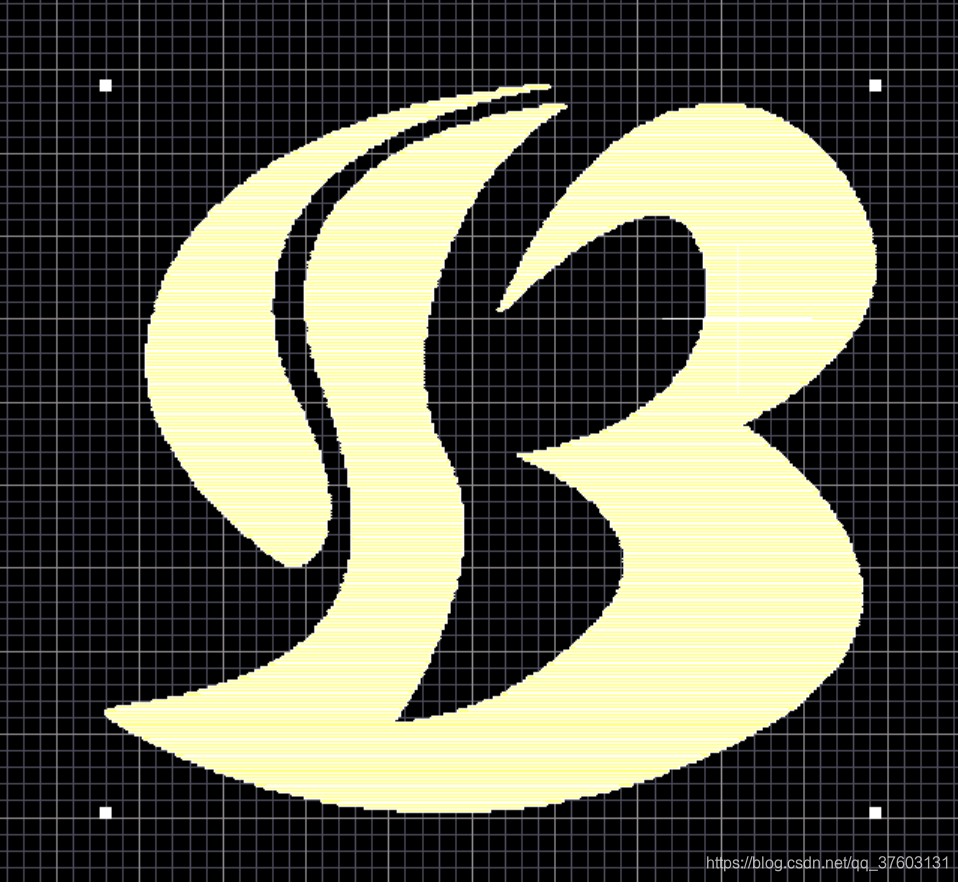

出现十字光标点击logo，然后出现四个边框点，随便点击一个拖拽放大缩小到合适尺寸即可

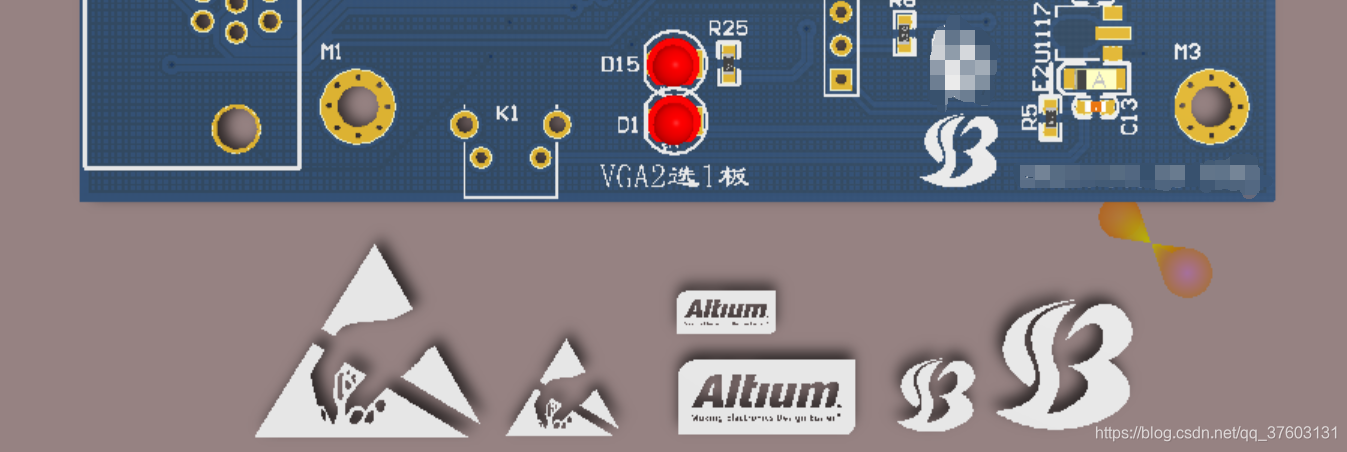

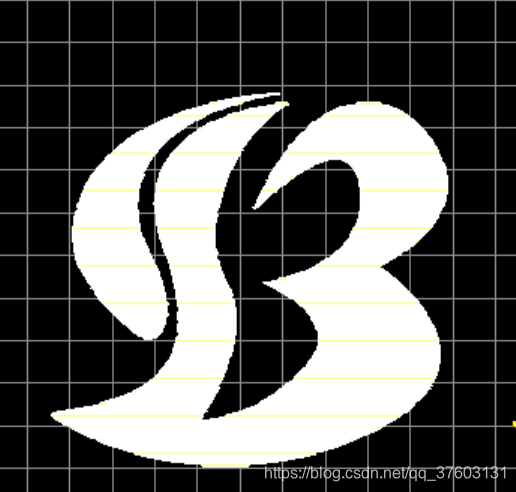

效果如下：

6. 打开自己的pcb库，将刚刚pcb中的logo复制 进入，重命名保存就可以使用啦

7.当当当当

四、结语

搞定
