Altium Designer找不到PCB ActiveRoute的解决方法

前言

AD有一个很重要的拉线工具叫PCB ActiveRoute，在布总线的时候很好用，尤其是画的板子还有 DDR  或SDRAM等高速存储器时，每一根线都要做等长处理，而且有时一组数据总线就有32根线，自己一条一条拉属实很费时间（故意摸鱼除外）

   用PCB ActiveRoute的话分分钟上百条线都给你自动连好，可以设置布线轨迹，还可以帮你做等长处理，当然自动布完线后还是需要自己手动 微调  一下的（如果前期规则设置得好，后期布线也会比较好看）

   但是。。刚刚从AD18换到AD21的我 惊奇的发现AD21的PCB ActiveRoute那个选项不见了。

一、解决方法1：重装

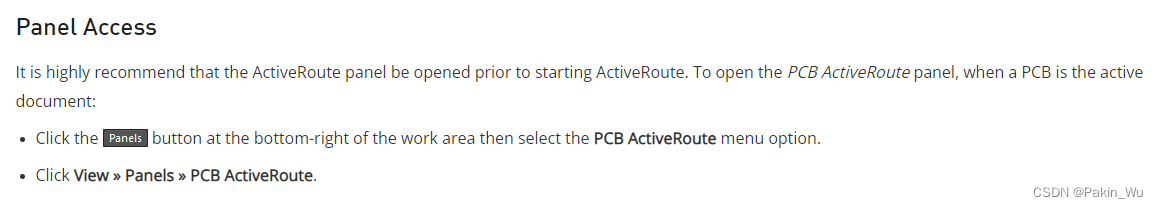

我浏览了B乎、csdn等地方，都没找到有人提问这个问题，找了官网又说AD21还是有PCB ActiveRoute功能的，但来来去去都是两个方法调出PCB ActiveRoute面板：

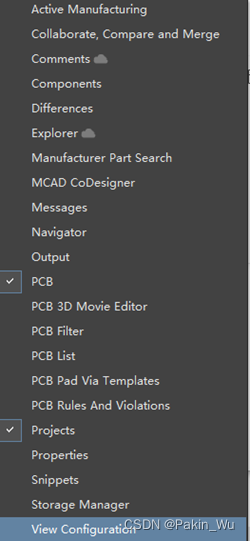

   问题是我在 View >Panel里根本就没有PCB ActiveRoute这个选项：

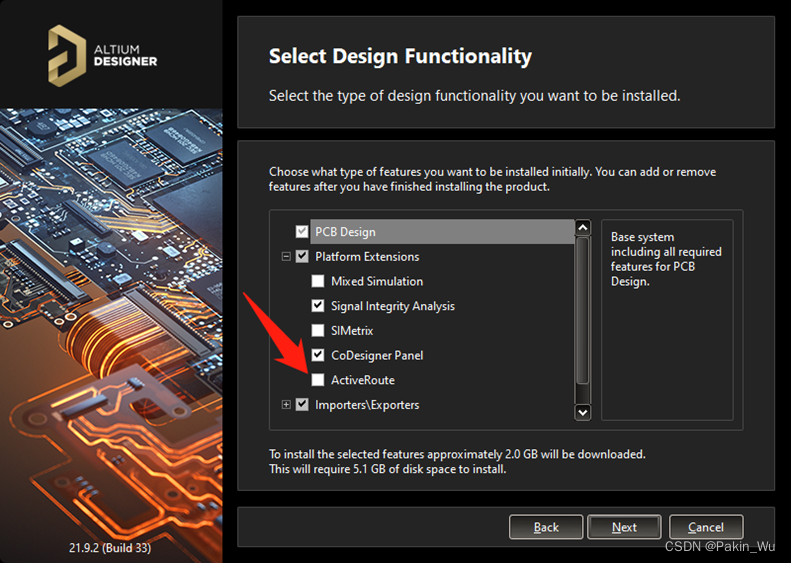

   总之找了好久，最终感觉是安装的问题，果不其然，我重新安装才发现这个问题：


   原来在安装的时候是有这个选项的，勾上就行，默认都是不勾的。害，折腾一个下午。。。

二、解决方法2：拓展处安装

其实还有一个不用重装的方法（是我在重装之后才发现的），以下是步骤：

1. 点击右上角的license
2. 进入Extensions界面，分别按下图红箭头点击，最后点Configure
3. 然后进入这个界面，这里有√的就是你目前已经按照好的拓展应用，把Active Route勾上再点击Apply，AD就会帮你自动安装了，
4. 重开AD之后就会有PCB Active Route这个选项了

三、PCB ActiveRoute的简单使用

这里放一个官网相关 链接  ：https://www.altium.com/cn/documentation/altium-designer/activeroute-pcb#!8f1116296823d776e98738007f9b0d6d

   单纯看视频都可以大致清楚ActiveRoute怎么用了，同时博客上也有很多人共享了这个怎么用的教学，这里就不在赘述了。

总结

ActiveRoute找不到的话其实就是没安装到这个拓展功能，直接在 Extensions  界面找到并安装即可，除非遇到什么很奇葩的现象，否则没有必要重装软件。（PS：如果你的BOSS不知道有ActiveRoute这个功能，你就可以继续拥有摸鱼的理由）
