Altium Designer 18中查找元器件的四种方法

方法1：利用原理图中的“交叉探测”工具进行查找

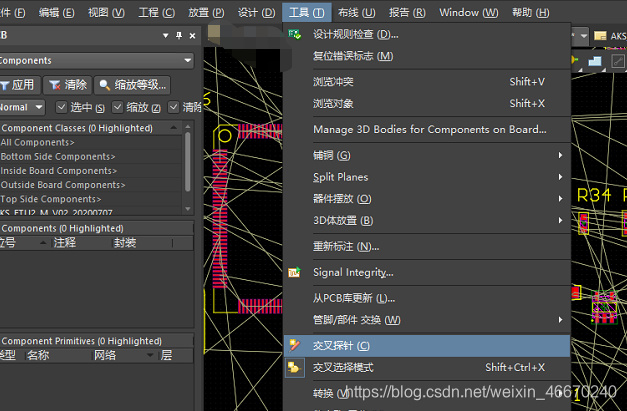

   如下图所示，先在原理图中点击“交叉探测”按钮

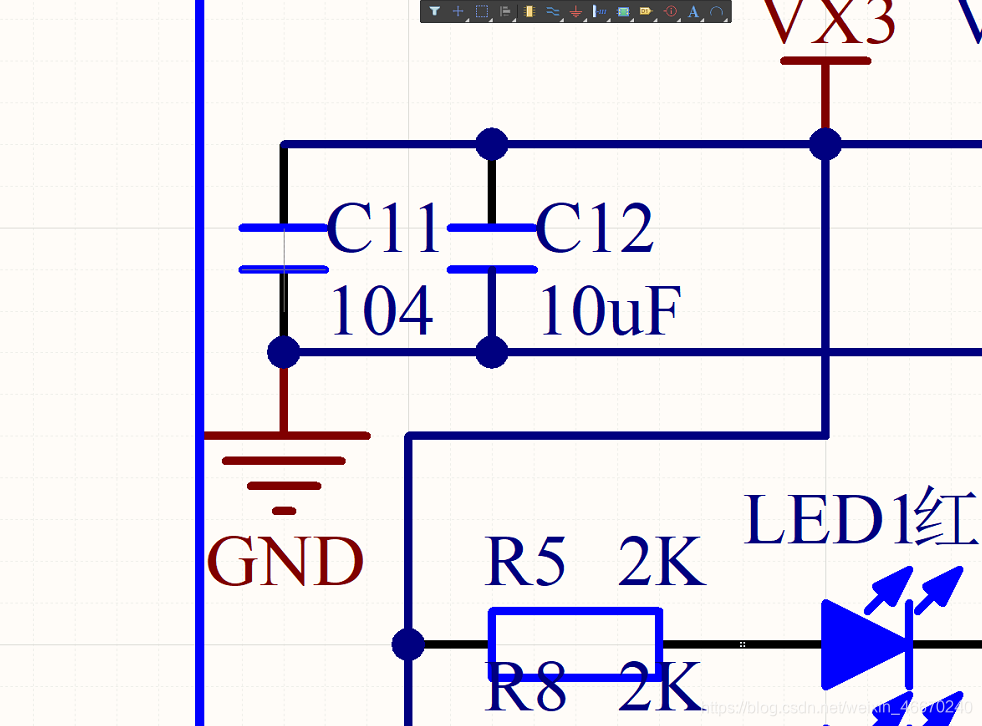

然后鼠标会变成十字光标，随后在原理图中点击你需要查看的元件，这里以C11为例

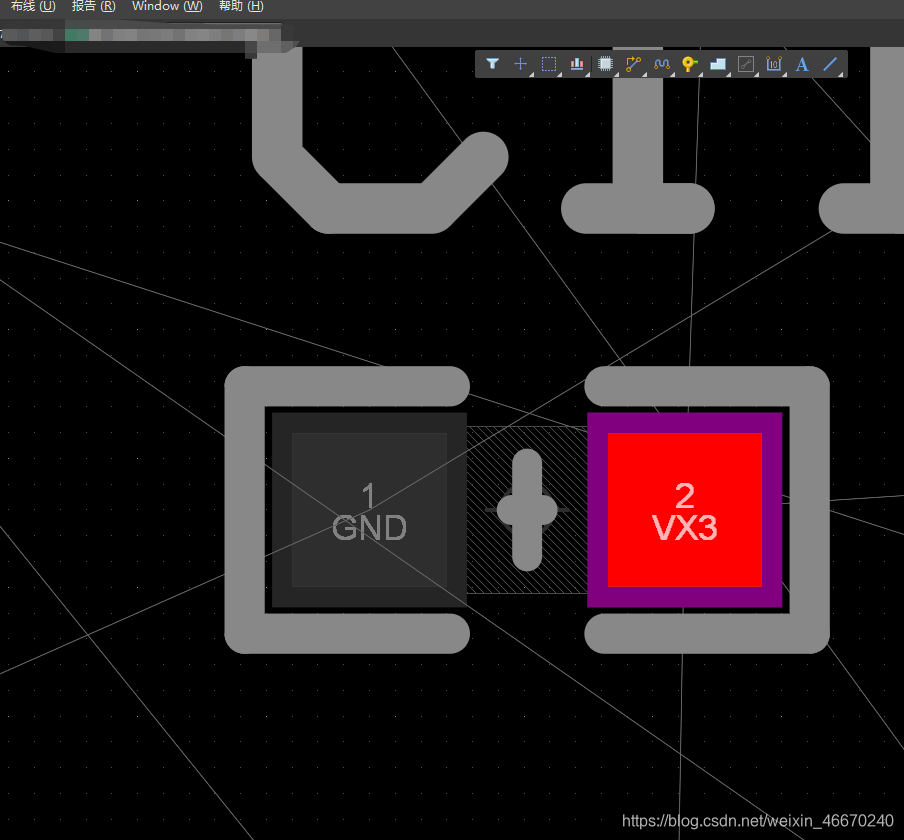

在原理图中点击后，PCB会自动暗下其他元件，单独高亮C11元件，如下所示：

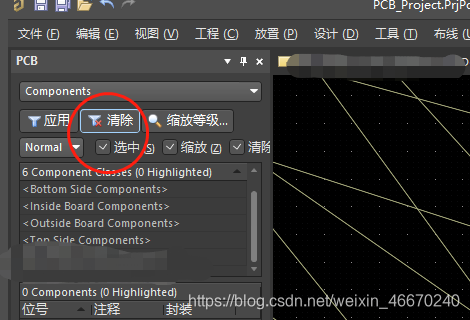

查看完毕后，点击“clear”按钮结束查看

   方法2：通过PCB中的 面板 来选择

   如下图所示，打开PCB中的view–>workspace panels–>PCB–>PCB，来打开面板

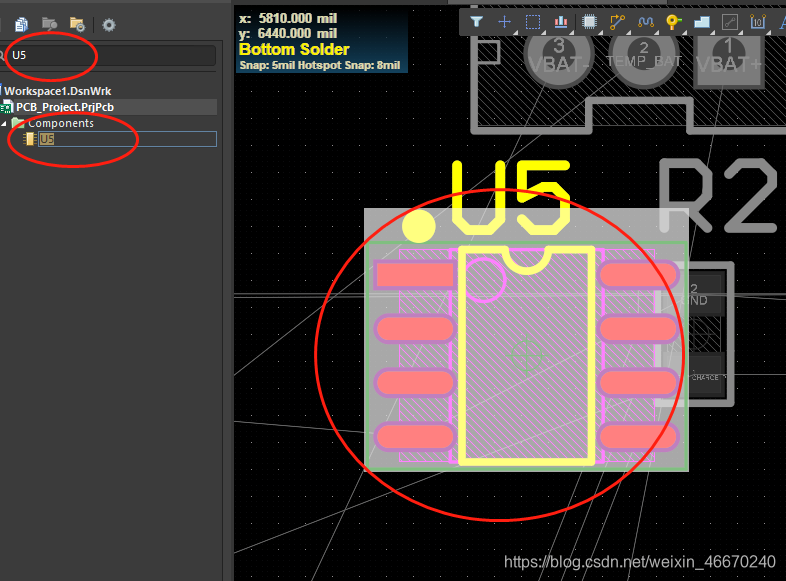

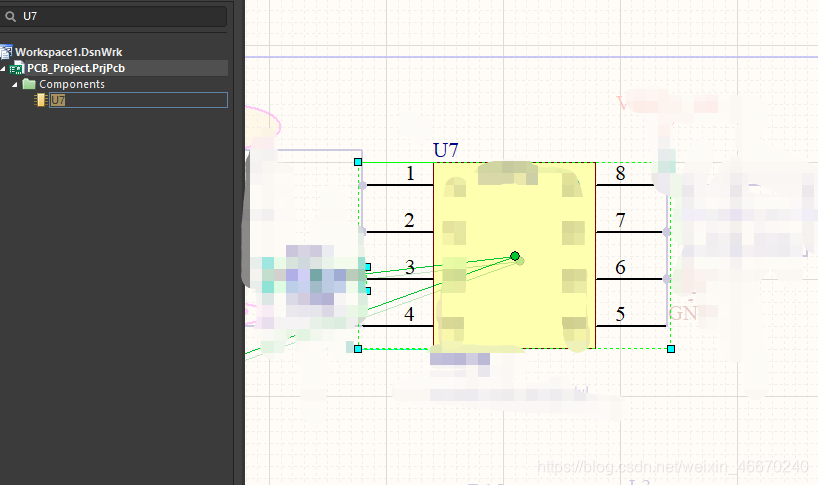

打开面板后（如下所示），分别进行如图所示的操作，选择component–>对应的原理图–>对应的 元器件 ，选择完毕后PCB图会自动跳到对应的元件

   方法3：通过PCB中跳转选项来实现

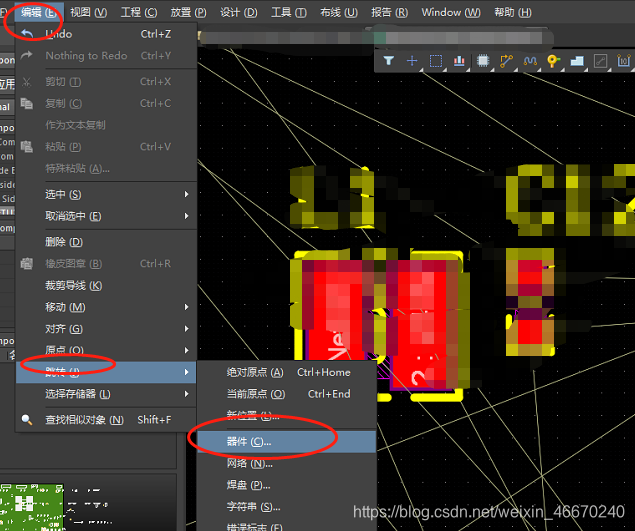

   如下图所示，点击Edit–>jump–>component,

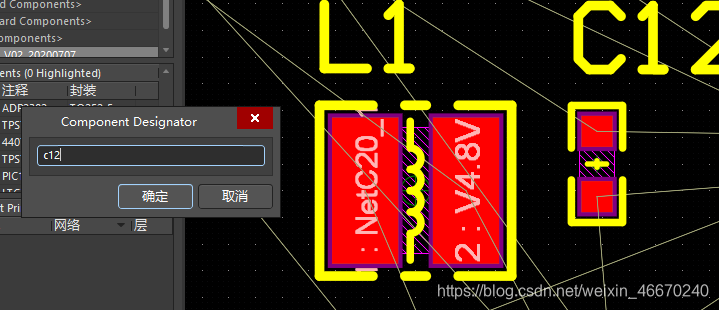

操作完会弹出如下图所示的对话框，在对话框中输入你需要查找的元器件，点击OK， 系统 会自动跳转

   方法4：通过快捷键来查找

   此方法同方法三的思路一致，只不过是通过快捷键来操作实现，在PCB界面依次按下“EJC”,就会弹出如上所示的对话框，输入标号既可以查找
