Altium默认的封装看久了总感觉不如Orcad的舒服，PCB的3D理应花里胡哨，但原理图还是该走极简主义。下面通过一些修改，将Altium的原理图 样式 更改为与Orcad相同。
过程看起来略微复杂，但操作起来很快，只是换了各组件的配色。

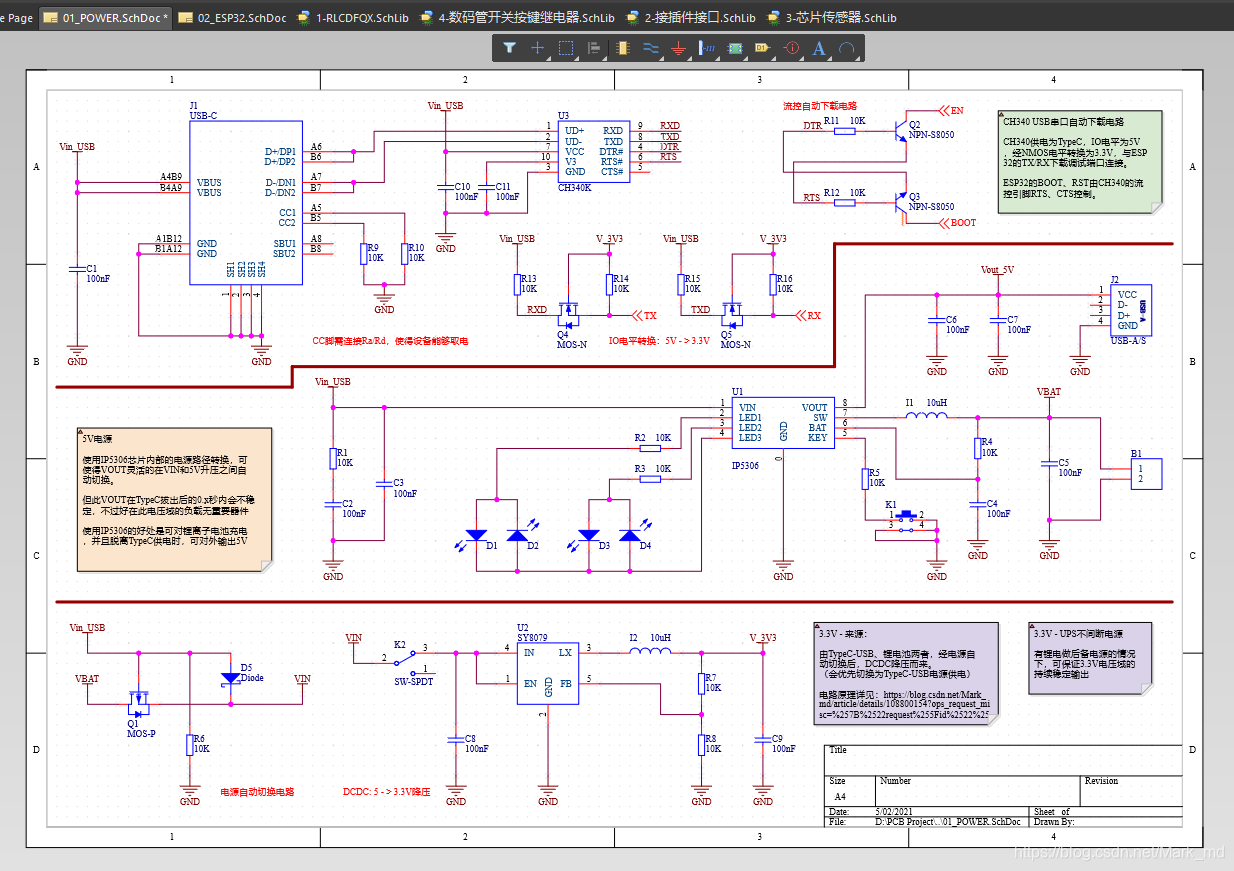

最终修改后的显示效果，仅供参考。与 Orcad 有些许差别，不过比AD默认的要好的多：
封装需要修改 边框 和 引脚。

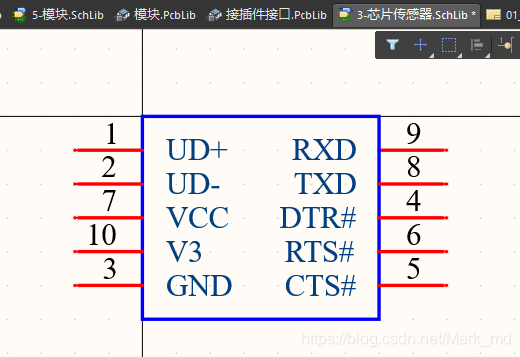

封装显示效果预览：
首先用取色 软件 ，取得Orcad各部位的默认颜色。下面已经列出，此步可跳过，直接看操作。
Orcad Designator 颜色为：纯黑
Orcad Name 颜色为：#004080
Orcad Pin 颜色为：#FF0000
Border为Small，颜色为：#0000FF
Border 从 Smallest 改为 Small，颜色改为：#0000FF。Fill Color 的勾，不填充颜色。
