Altium Designer画四层板教程：多层PCB设计

概述：简单的来说，四层板就是在双层板的基础上，中间加入了一个PWR层和GND层，在我画板的时候心得就是，布线变得超级简单，没有那么复杂。

这是 电源 层，打几个过孔就可以连接到这电源了

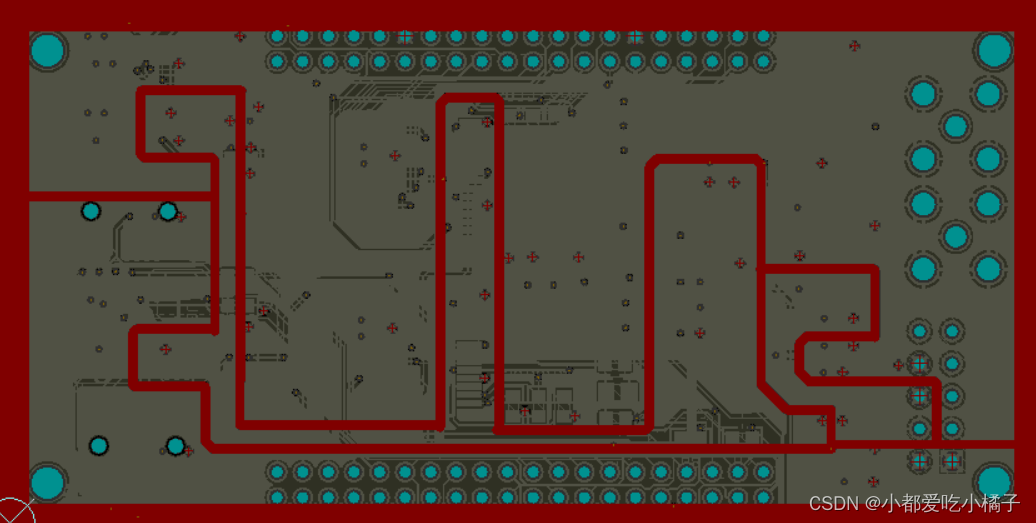

这是GND层，通过AGND和DGND分开

画四层板，肯定是元器件比较多。

1.方便找元器件，工具-交叉选择模式。右键原理图或者pcb，点击垂直分离，然后再点击元器件，就可以快速找到对应的

2.加入两个新的层， 设计 -叠层管理，添加层，4层板分别是TOP GND PWR BOTTOM

3.元器件丝印问题，把丝印同一 批量 调整到元器件中间，快捷键A-P

4.原理图上一块元器件，在PCB中分块。完成1的情况下，在pcb中，右上角 排列工具（三个横矩形框）-在区域内排列器件（两个竖，一个横矩形框），然后在pcb中拖选一下就行

5.元器件密密麻麻的布线预览关闭，查看-连接-显示所有or全部隐藏

6.多根走线，快捷键 TTM  （常用在几个并列的）

7★★检查连接线，完成布线后检查有没有短路的开路的，工具-设计规则检查-运行DLC，运行后会出现一个消息框，双击消息可以查看具体的问题

8敷铜挖空，有时候出现死铜，先正常敷，然后找到死铜位置，然后 放置-多边形挖空，然后 把正常的铜删掉，在敷一次

9线间距，选中后，按照器件等间距处理A-水平分布

2023年4月28日09:32:20

做打印机4层板，原因：抄正点原子和其他厂商的原理图， 引脚 过多检查不了，有时候没连接drc不报错。

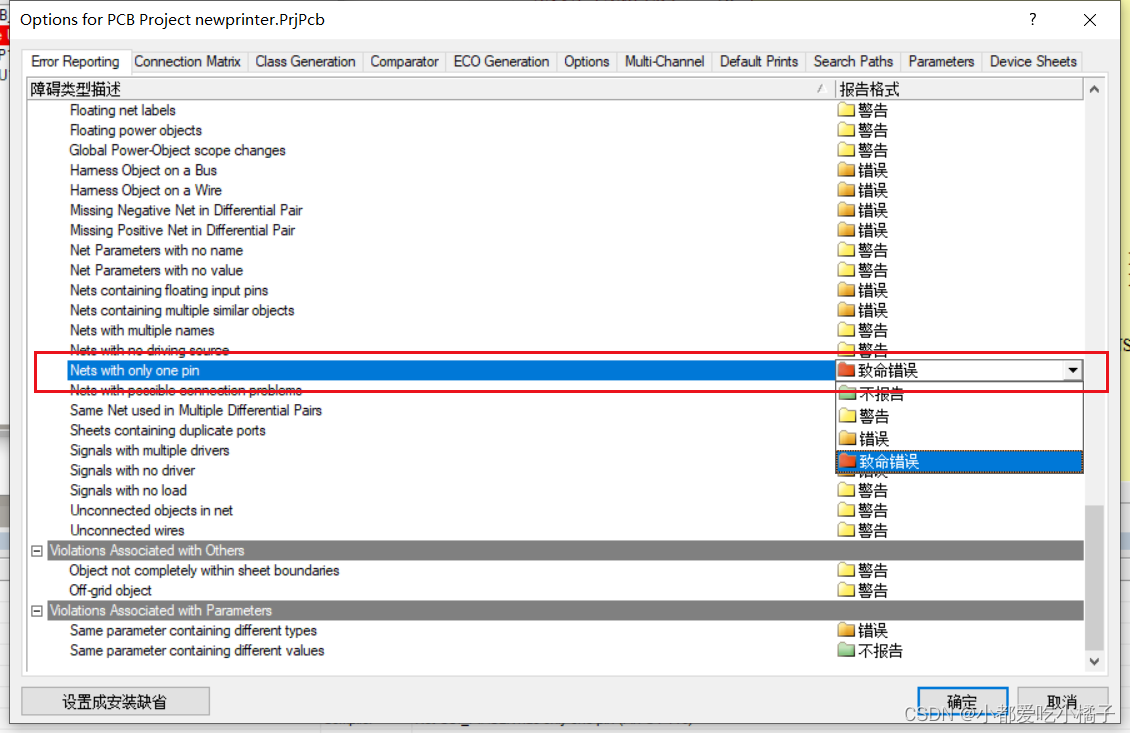

解决方法：工程  -》 工程参数

这样设置，但是还有一大半没有显示报错

输出引脚文件，设计-》工程的网络表-》 protel

这样打开文件，copy到notepad++中查
