AD20入门4层智能车全套PCB设计
先去最后看看，以终为始。
凡亿课堂 “每天学习一个技巧”
第2课
第2课 电子设计学习思路.mp4 P2 - 03:37
学习方法 思维导图
练习快捷键50遍
第2课 电子设计学习思路.mp4 P2 - 12:20
先看一遍，第二遍练
“盲人摸象”
第3课
安装组件勾选上导入导出项
右上角设置-本地化-重启软件-中文
第4课 AD工程
第4课 AD的工程组成及创建.mp4 P4 - 06:26
新建文件保存
工程意识 .PrjPcb
第5课 元件库及电阻容模型
第5课 元件库介绍及电阻容模型的创建.mp4 P5 - 01:29
SCH Library元件库列表添加
在panels里面将SCH Library视窗勾选
第5课 元件库介绍及电阻容模型的创建.mp4 P5 - 05:01
元件符号包括边框、管脚、名称、说明
电气连接点
按Shift拖动复制
单击绘图键放置线条，画电阻本体。
第5课 元件库介绍及电阻容模型的创建.mp4 P5 - 13:47
Designator位号，电阻R?
名字隐藏，位号不要隐藏
"管脚的标号Designator才是管脚的电气属性的唯一ID，而名称Name不是。"
封装后面再添加
第6课
管脚间隔100mil
第6课 IC类元件模型的创建.mp4 P6 - 07:18
Position定义90° 将管脚名称横过来
Name: \E\N\ 上划线
第6课 IC类元件模型的创建.mp4 P6 - 12:08
快捷键自定义
对齐操作数字
IC在此属性填Comment和Design Item ID一样
Comment容值
第7课 排针
第7课 排针类元件模型的创建.mp4 P7 - 03:52
阵列粘贴
编辑（E）->阵列式粘贴（Y），每个间距是-100mil，负号表垂直下方。
主增量管脚号2，次增量名称2
HEADER 10X2
Designator: J?
第8课 光耦和二极管
多边形
双击出属性-填充颜色
视图-＞栅格-＞设置捕捉栅格
第8课 光耦及二极管元件模型的创建.mp4 P8 - 08:26
线条结尾属性箭头
画好一个之后要把栅格改回100mil
多出的线缩回去
按住ctrl加方向键可以平移一个栅格单位
把发光器（红外线发光二极管LED）与受光器（光敏半导体管，光敏电阻）封装在同一管壳内。
实现了“电—光—电”控制。 输出和输入之间绝缘，单向传输信号
第9课 现有元件模型的调用
复制到自己的库
第10课 元件的放置
第10课 元件的放置 P10 - 03:05
打开原理图，Panels-Components
第11课
双击原理图边缘，改大小
第11课 器件的复制及对齐 P11 - 04:20
按住Shift拖动复制
MS移动
在SCH Library中画LED，加管脚长100mil
Alt+Tab切换电脑窗口
第11课 器件的复制及对齐 P11 - 18:30
绘图-线L，辅助线
wire导线，Ctrl + W
Shift+空格，切换走线角度
第12课 导线与NetLabel的添加
修改库之后要右键更新原理图
栅格100mil利于连线
第12课 导线及NetLabel的添加 P12 - 13:58
相同模型，不同Value
放置网络标签
舵机插针、CCD、光耦、双排针
按下鼠标中键拖动鼠标放大缩小第12课 导线及NetLabel的添加 P12 - 45:20
磁珠隔离GND和AGND
这一课完成原理图外部表现
第13课 Value值的核对
TAA位号编辑器
第14课 封装的统一管理
工具T-封装管理器G
第15课 原理图的编译设置及检查
工程文件上右键-工程选项-错误报告设置
工程文件上右键-编译原理图
位号重复设置为致命错误
可以在封装管理器排序
第15课 原理图的编译设置及检查 P15 - 04:26
悬空错误设置为致命错误
网络标号连接点在左下角
Nets with only one pin单端网络错误
高亮网络按Alt点击
放置-指示-通用No ERC标号，一个叉，不连接
2/28
第16课 常见CHIP封装的创建
电阻容、二极管、SOT
PCB封装是电子设计图纸和实物之间的映射体，
以1N5819为例
第16课 常见CHIP封装的创建 P16 - 06:56
封装的组成
阻焊 防止焊盘被绿油覆盖
表贴：表面安装技术，简称SMT，SMT产品结构紧凑、体积小、耐振动
典型的表面贴装工艺分为三步：施加焊锡膏----贴装元器件-----回流焊接
第16课 常见CHIP封装的创建 P16 - 14:13
放置，通孔焊盘(Multi Layer)改为表贴焊盘(Top Layer)，因为此二极管是表贴器件
改形状，距离
shift+c取消测量
EFC原点定位到中心
第16课 常见CHIP封装的创建 P16 - 19:57
丝印层，画中心再偏移
改管脚号对应原理图
删除辅助线
SOD-123
第17课 IC封装
SOP-8
EA特殊粘贴
剪切再阵列粘贴
第17课 常见IC类封装的创建 P17 - 08:48
流畅画丝印（白油）
焊盘上的丝印实际是没有的
EK裁剪导线
电源芯片中间散热焊盘
第18课 利用IPC封装创建向导
先去点插件
不用计算了，对应填表
Add散热焊盘
3D也做好了
3D旋转 shift+右键
第19课 PCB封装的调用
第19课 常用PCB封装的直接调用 P19 - 02:21
设计-生成PCB参考库，全选 复制粘贴到自己创建的PCB库，在列表界面粘贴
单个器件
PCB超级库
第20课 3D模型创建和导入
第20课 3D模型的创建和导入 P20 - 11:03
导入：放置-3D元件体-
SOP-8.STEP
放置-3D Body 直接
iclib.cn IC封装网
立创商城也可以下载封装
第21课
第21课 导入常见报错解决办法（unknow pin及绿色报错等） .mp4 P21 - 08:20
添加PCB库
JC搜索跳到指定元器件
第21课 导入常见报错解决办法（unknow pin及绿色报错等） .mp4 P21 - 20:22
重画固定孔原理图，解决问题
还剩Unknow Pin:LM1
此处为封装问题
检查原理图、封装、库
原理图中添加的封装名称要和封装库中一致
第21课 导入常见报错解决办法（unknow pin及绿色报错等） .mp4 P21 - 23:19
总结
unknow pin
1、没有封装 2、封装管脚缺失
3、管脚号不匹配（如A和1
第22课 绿色报错的消除
工具T-设计规则D
只留下电气规则
TM复位规则检查
弹幕：带圆就是短路
第22课 常见绿色报错的消除 .mp4 P22 - 09:32
“遇事不决，重新画个” 右键元件封装名更新
https://www.bilibili.com/video/BV1Y441137Ly?t=18.9
Altium 19PCB设计常见绿色报错DRC检测问题分析及解决办法专题视频
第23课 PCB板框的评估和叠层设置
评估板框大小
工具T-器件摆放O-在矩形区域排列L
第23课 PCB板框的评估及叠层设置 .mp4 P23 - 03:23
机械层框
放置P-尺寸
选中-DSD定义板框
第23课 PCB板框的评估及叠层设置 .mp4 P23 - 11:45
4层板，中间电源层、地层
如何判断PCB需要几层板来PCB设计
https://www.bilibili.com/video/BV194411v7BR?t=4.3
第23课 PCB板框的评估及叠层设置 .mp4 P23 - 17:13
设置叠层
设计D-层叠管理器K
“PP片也叫基材，就是PCB板中间的硬板，不同材料会影响高速信号的特性阻抗”
正片层走线走的是实际中的铜线
Shift+S单层显示，取消单层显示：shift+s
一个划线加铜，一个划线去铜的意思(负片)
双击板层就可以添加网络了

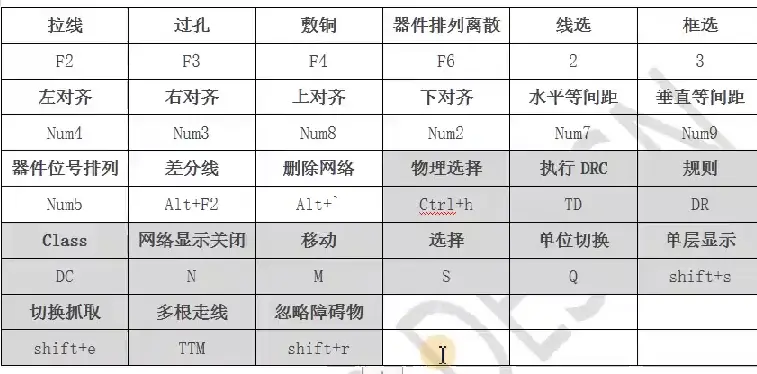

第24课 快捷键设置
第24课 PCB快捷键的设置及推荐.mp4 P24 - 02:31
按住Ctrl点击
弹幕“笔记本按fn可以在BIOS里面改”
第24课 PCB快捷键的设置及推荐.mp4 P24 - 07:04
TE泪滴
第24课 PCB快捷键的设置及推荐.mp4 P24 - 16:41
第25课 模块化布局
分屏：菜单栏空白处右键
这里要在工具栏里面打开交叉选择模式
原理图选中后T+S就可以交互了
工具T-器件摆放O-在矩形区域排列L
第25课 模块化布局规划.mp4 P25 - 03:03
原理图工具栏里面打开交叉选择模式
弹幕“引脚掉的去原理图过滤里面只选择component
第25课 模块化布局规划.mp4 P25 - 06:26
DC再创建一个网络类PWR
右下角面板-PCB-隐藏连接
第26课 PCB布局演示
第26课 PCB布局实战演示1.mp4 P26 - 02:02
先大后小
通过插针外接单片机
插针放好右键联合
10mil=0.254mm
1mm=39.37mil
第26课 PCB布局实战演示1.mp4 P26 - 09:39
AP定位器件文本
再PCB按TC点器件定位原理图中
干簧管防震
模拟电路数字电路分开摆放
弹幕：高亮=ctrl（长按）+点击“焊盘”//需要高亮的元件“焊盘”
27:00
遵循信号流向，看原理图交叉选择
Ctrl+F 查找文本
第27课 摆
就近原则
通过插针外接单片机，之下可以放芯片元件
“光耦做隔离用的，不让电机影响单片机”
“光耦隔离电路使被隔离的两部分电路之间没有电的直接连接，主要是防止因有电的连接而引起的干扰，特别是低压的控制电路与外部高压电路之间。”
第28课 布局优化
对齐对齐
第五部分：PCB设计规则设置及布线
第29课
设计D-Class类 区分电源和信号
第29课 Class、设计参数、规则的创建 .mp4 P29 - 05:17
电源部分颜色
介绍规则 DR
最小线宽 / 间距，常规6mil
第29课 Class、设计参数、规则的创建 .mp4 P29 - 16:52
Width-新建规则
设置网络线宽PWR
PWR网络线宽优先级1
第29课 Class、设计参数、规则的创建 .mp4 P29 - 20:53
过孔规则
最小孔径，常规12mil (0.3mm)
外径12x2+-2
然后在设置默认应用（即优选项TP
铺铜规则
焊盘十字连接与全连接
点高级选项-过孔用全连接
“选不了元件的时候按shift+c就可以了”
丝印与阻焊距离设置2mil
第30课 扇孔处理和覆铜插件的应用
PCB联盟网搜索脚本
第30课 扇孔的处理及敷铜插件的应用.mp4 P30 - 02:45
文件-运行脚本
点FY_Main
扇孔的目的有两个，打孔占位，减少回流路径
网络操作，添加到某一类
第30课 扇孔的处理及敷铜插件的应用.mp4 P30 - 17:08
“连线也行，因为电源线载流大，所以用铺铜操作，铺铜利于散热，信号等等”
电源的覆铜打孔
第30课 扇孔的处理及敷铜插件的应用.mp4 P30 - 21:40
GND的回流打孔
地过孔，就近
散热焊盘打孔
“走线和铜本质是一样的”
20mil过1A电流
还剩长线
第31课 信号线的走线
信号线少打孔，绕
第31课 PCB布线 - 信号线的走线 .mp4 P31 - 06:55
底层
布线U-交互式总线布线M
两根一起走线
第32课 电源的走线
“CTRL+左键点击任意空白地方可以取消高亮”
第32课 PCB布线 - 电源部分的走线.mp4 P32 - 13:04
Shift+S单层显示
地层GND02分割线，PL，宽20mil
隔离
第33课 信号线的优化和GND的处理
按住Ctrl拖线间距
或重新走一段
第33课 信号的修线优化和GND的处理.mp4 P33 - 08:39
筛选走线，加粗
调底层
覆铜自动避让
N网络显示菜单
第33课 信号的修线优化和GND的处理.mp4 P33 - 16:18
Ctrl+D 视图
覆铜
放置P-多边形铺铜挖空-重铺
挖去尖角铜皮
第六部分
第34课 DRC检查及丝印调整
生产时PCB上丝印位号可以进行显示或者隐藏，但是不影响装配图的输出。按快捷键“L”，按“所有图层关闭”按钮，即关闭所有层，再单独勾选只打开丝印层及相对应的阻焊层，即可对丝印进行调整了。
筛选Text
第34课 DRC的检查及丝印的调整 .mp4 P34 - 11:48
器件锁定
丝印快捷键
第34课 DRC的检查及丝印的调整 .mp4 P34 - 21:16
logo导入脚本
创建联合，调整大小
第35课 拼板
提高贴片机效率
第36课 V切和邮票孔
直的V切，异形邮票孔
第37课
放置P-拼板阵列
第37课 拼板的实战演示.mp4 P37 - 10:09
板框，机械1层
工具T-缝合孔-添加过孔阵列到网络
第38课 Gerber文件
已填装xxxx条弹幕
第38课 Gerber文件的输出及整理（完结） P38 - 04:06
File-智能PDF
BOM表输出
第38课 Gerber文件的输出及整理（完结） P38 - 12:42
完成后可以将History文件夹删除
完结撒花
