Altium Designer(AD)软件使用记录04：AD设计文件输出汇总

Altium Designer(AD)软件使用记录04-AD设计文件输出汇总

准备工作

1、放置层标识（标清每个层的顺序）

方法一，分别给每个层放置一个字符串，写上层的名字即可，这样也行，就是麻烦点。

方法二，利用自带的代码功能，快速实现给层标注名称。
放置一个字符串，使用.Layer_Name，
利用特殊粘贴EA到每一层即可

2、放置钻孔图（表明孔的一些参数）

放置---------》钻孔表

   放在空白区域即可

3、设置原点坐标

原点一般设置在左下角，

   编辑——》原点——》设置

   （快捷键EOS）

一、文件输出

1、Gerber文件（ 光  绘文件）

Step 1>

【文件】 -> 【制造输出】->【Gerber Files】

Step 2>Gerber设置

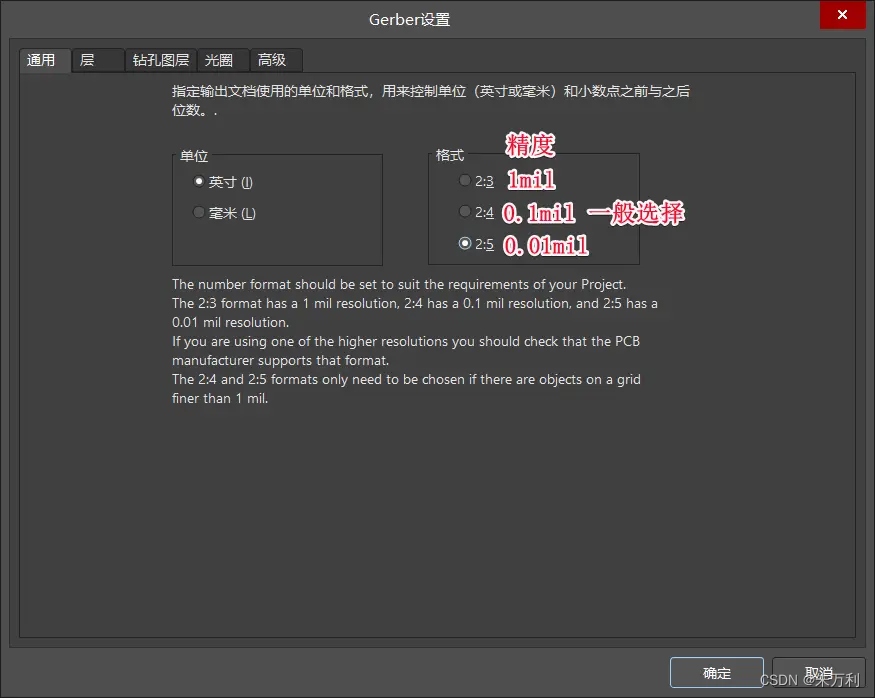

1、通用：选择英寸，2:4即可。

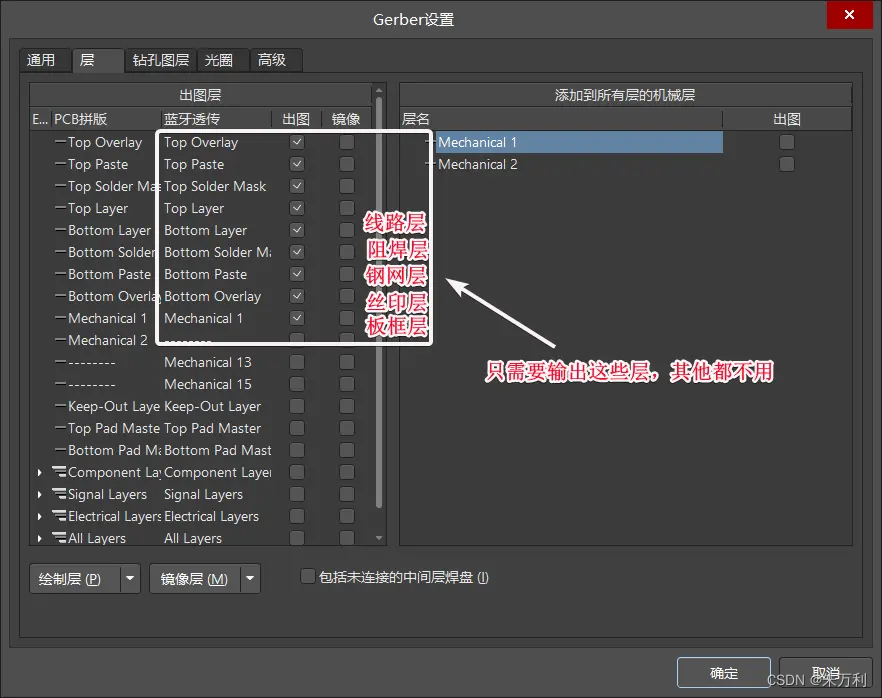

2、层的选择

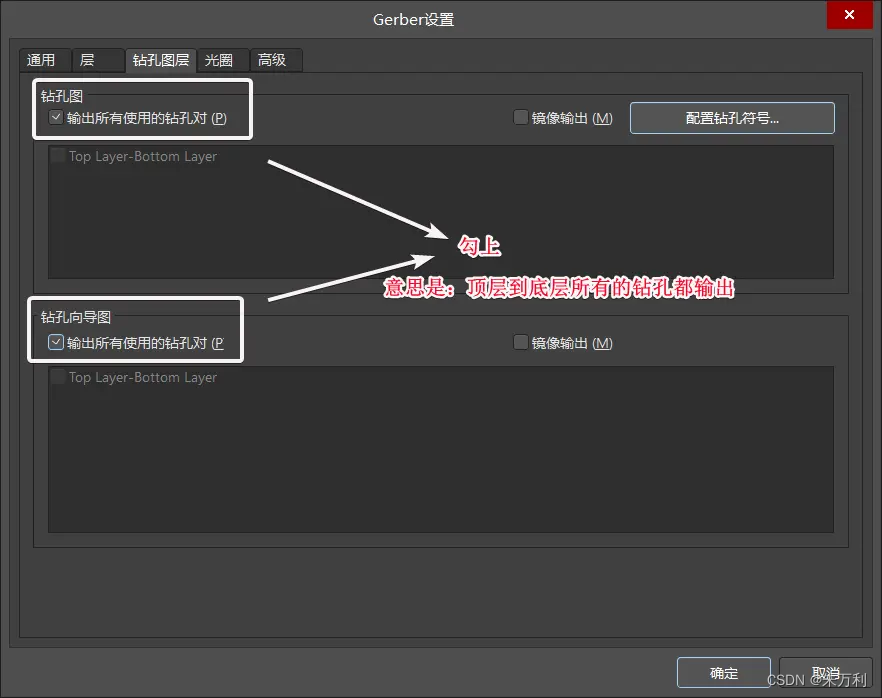

3、钻孔图层

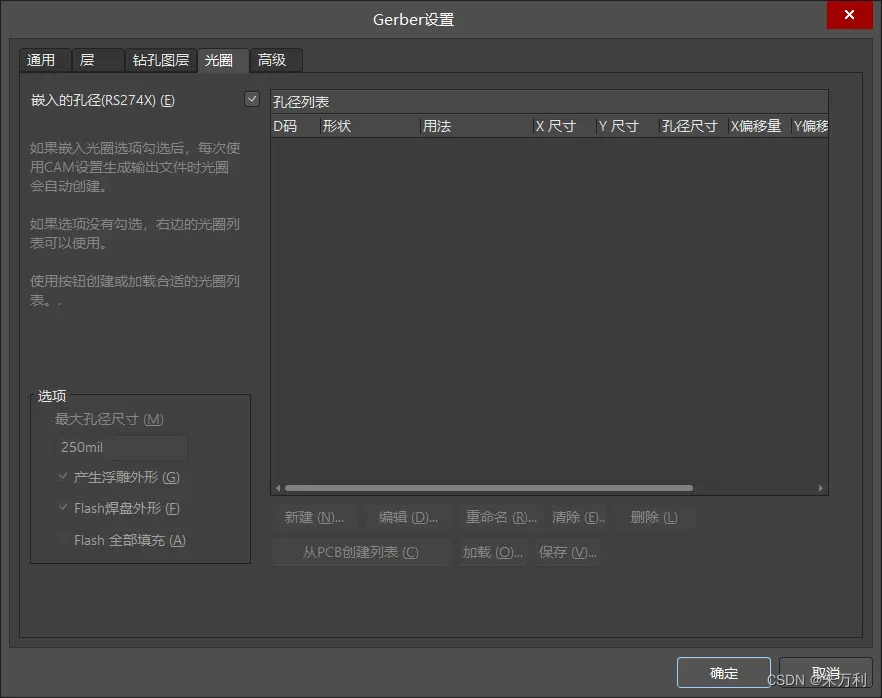

4、光圈默认即可，一般不需要更改。

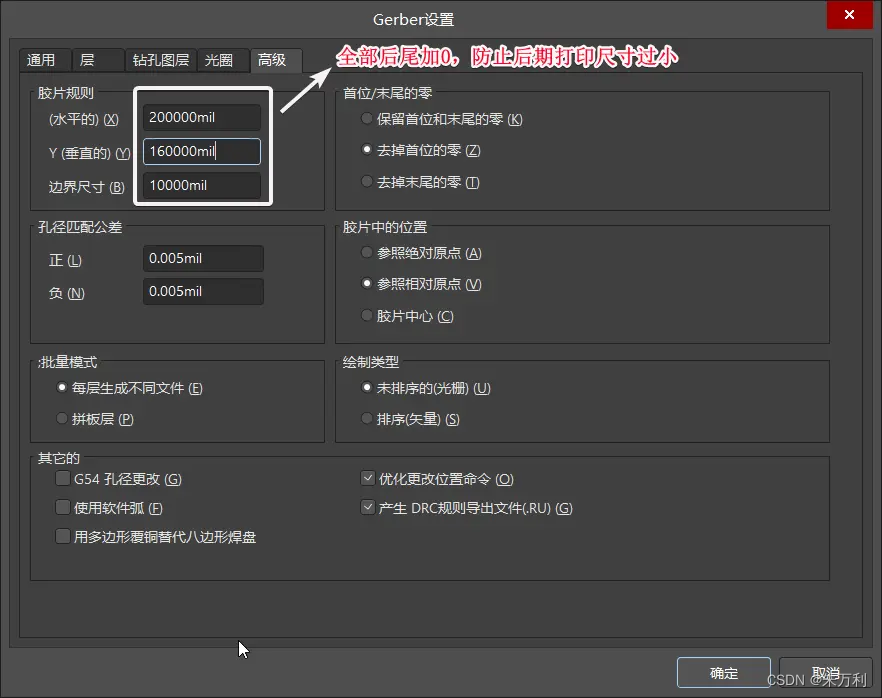

5、高级选项，只需更改胶片规则，其他默认即可。

至此，我们的Gerber文件输出工作就完成 。

2、钻孔文件

Step 1>

【文件】 -> 【制造输出】->【NC Drill Files】

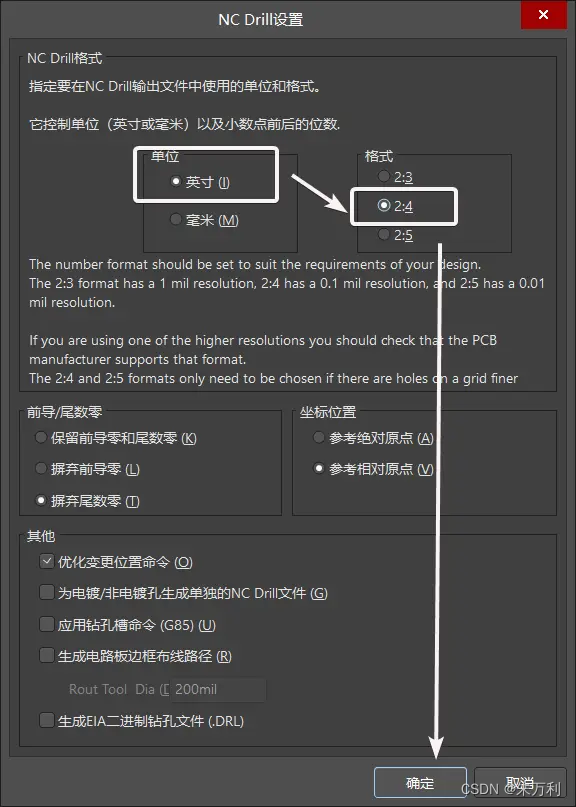

Step 2> NC Drill设置


   至此，我们的钻孔文件输出工作就完成。

3、IPC网表

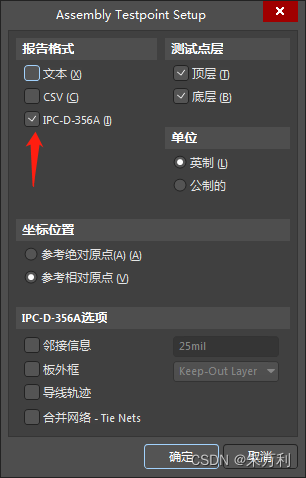

Step 1>

【文件】 -> 【装配输出】->【Test Point Report】

Step 2> 参数设置

4、制板要求说明

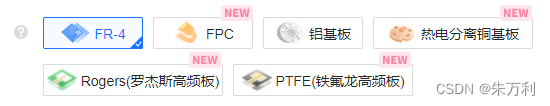

板材：FR-4（常规使用）

板子尺寸：

   板子数量：

   板子层数：

   拼板款数：有无拼板

   板子厚度：0.8mm，1.0mm，1.2mm，1.6mm

   阻焊颜色：绿色，蓝色，红色。。。。

   丝印颜色：白色

   阻焊覆盖：


   焊盘喷镀：

阻抗  设计：有无

   叠层结构：有无要求

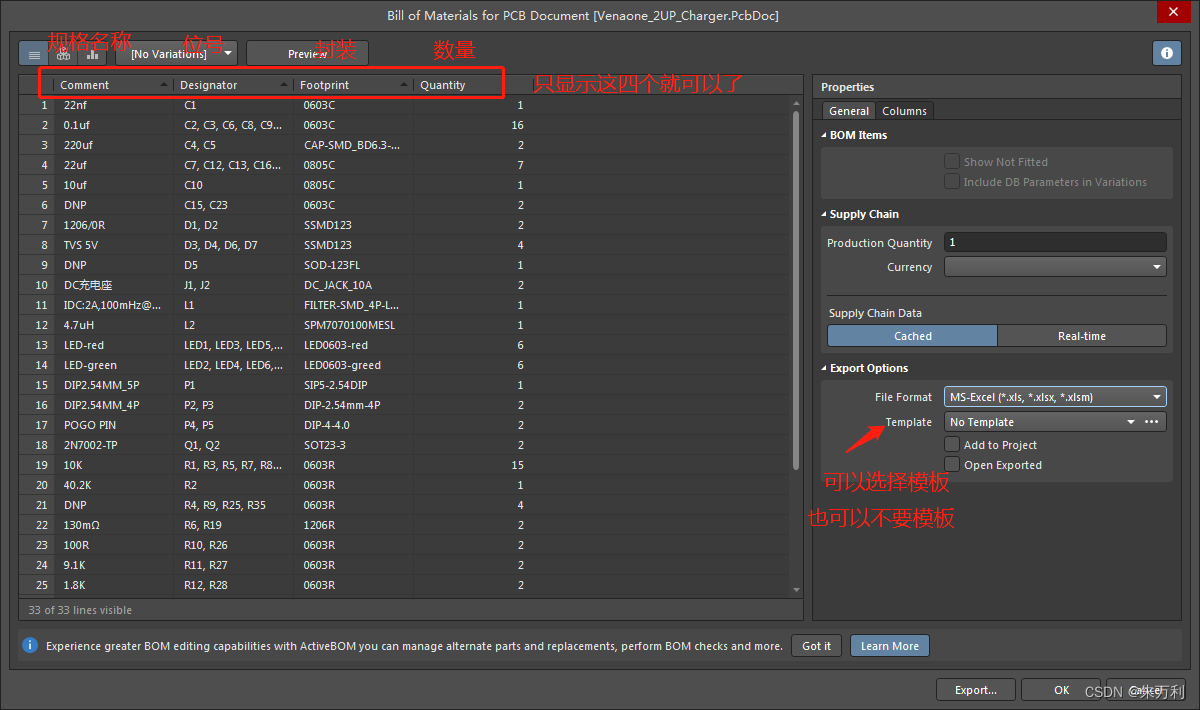

5、BOM表

Step 1>

【报告（R）】 -> 【Bill of Materials】

Step 2> 参数设置

6、装配图

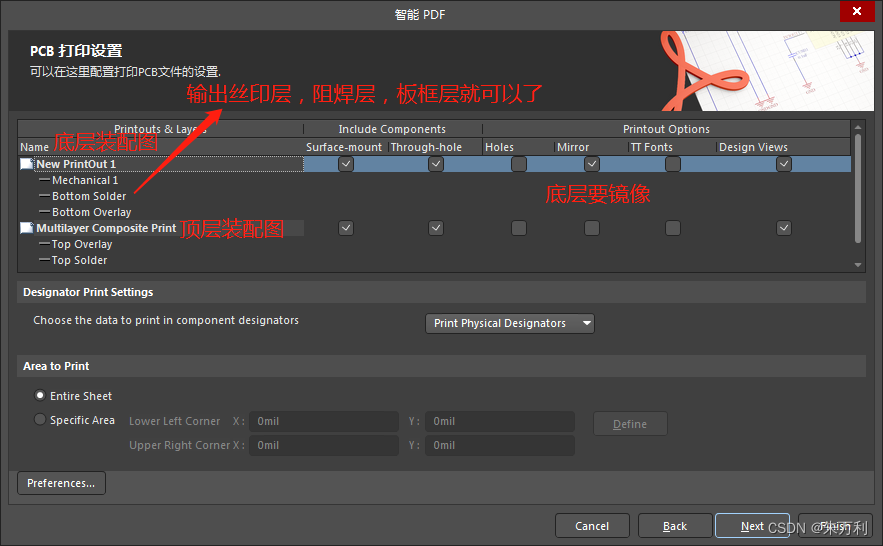

1、智能PDF输出装配图

Step 1>

【文件】 -> 【智能PDF】

Step 2> 参数设置

2、打印输出装配图

Step 1>

【文件】 -> 【打印】

Step 2> 参数设置

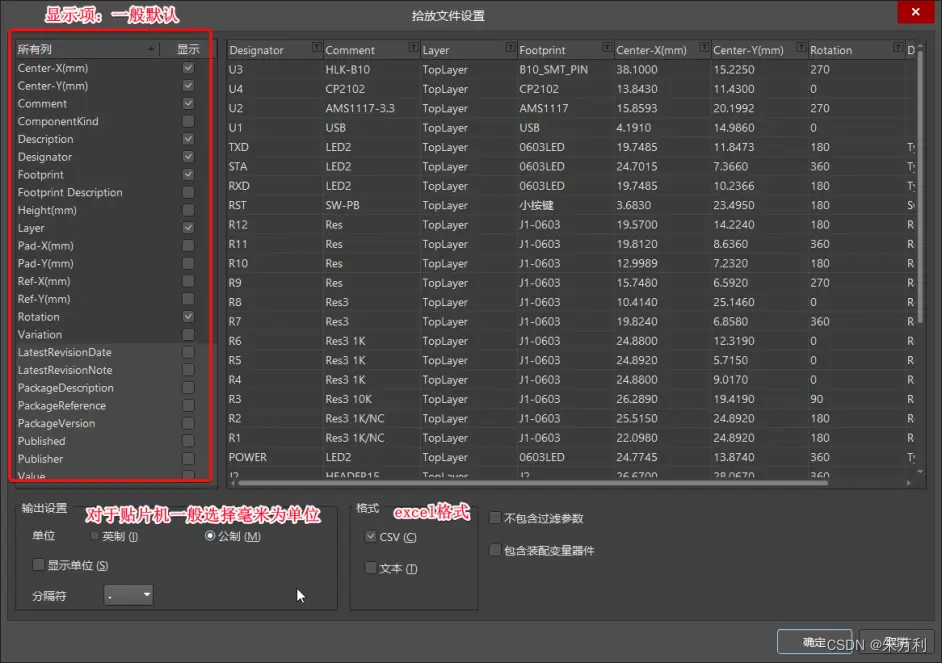

7、坐标文件

Step 1>

【文件】 -> 【装配输出】->【Generates pick and place files】

Step 2> 参数设置


   至此，我们的坐标文件输出工作就完成。

8、2D结构文件

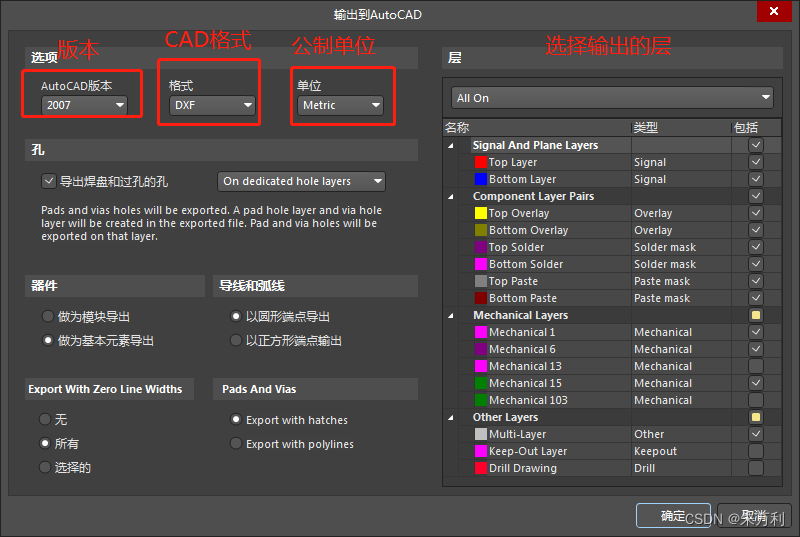

切换到PCB编辑器 -> 【文件】-> 【导出】-> 【DXF/DWG】

9、3D结构文件

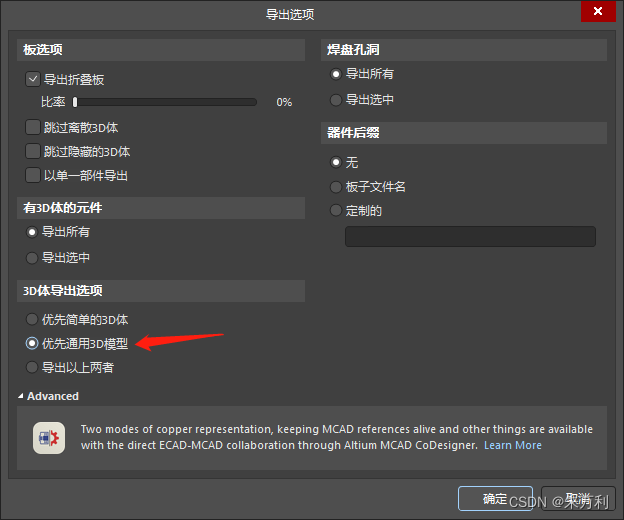

切换到PCB编辑器 -> 【文件】-> 【导出】-> 【STEP 3D】

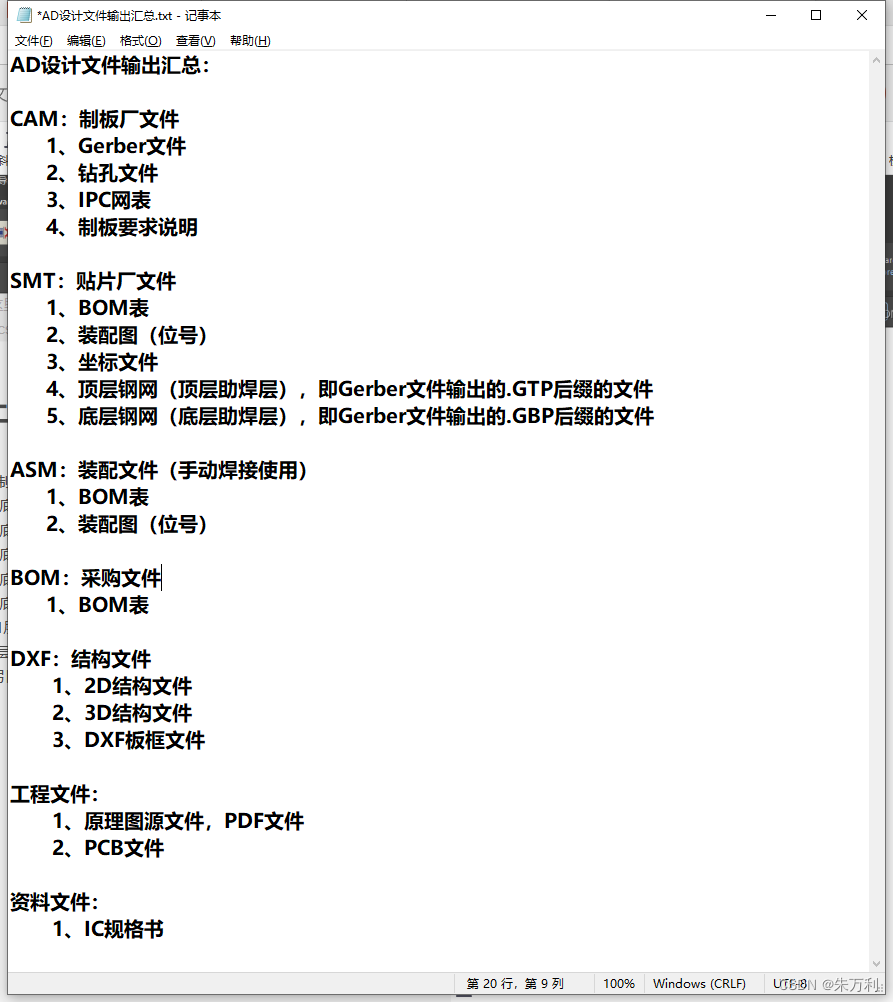

二、文件汇总

PCB制造输出中各种后缀的GerBer文件说明

   顶层/底层线路层（.GTL/.GBL）

   顶层/底层丝印层（GTO/.GBO）

   顶层/底层锡膏层（GTP/.GBP）钢网层

   顶层/底层阻焊层（GTS/.GBS）绿油层

   机械1层（.GM1）

   钻孔层（.GD1）

   钻孔引导层（.GG1）

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
