Altium 20.1使用教程：PCB板绘制方法（电饭煲电路设计实例）

本文章记录Altium20.1的使用方法，利用电饭煲温度控制电路作为例程 文章目录 电路组成 一.绘制原理图 1.原理图如下： 2.元器件绘制： 3.对原理图进行编译 二、将原理图导入PCB 1.设置pcb板的布线规则 2.将原理图导入pcb 3.将元器件拖入框中，并进行自动布线 4.对PCB板进行辅铜 5.电气规则检查 三、成果展示 3D图： 四、遇到的问题及解决办法

电路组成

电路由四部分组成，分别为：温度采集信号部分、温度信号处理部分、控制温度电路、显示电路。其中主要器件为热敏电阻、A741集成运放、 三极管  和双向晶闸管2N1595。

一.绘制 原理图

软件版本：Altium Designer20.1

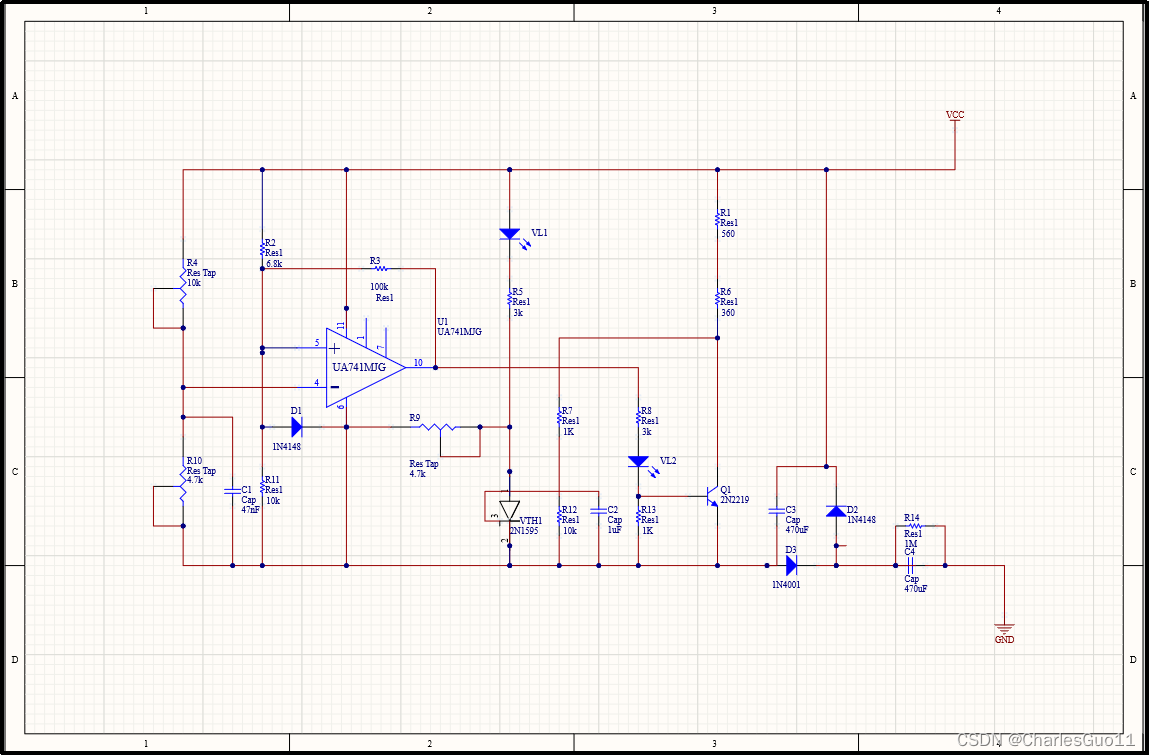

1.原理图如下：

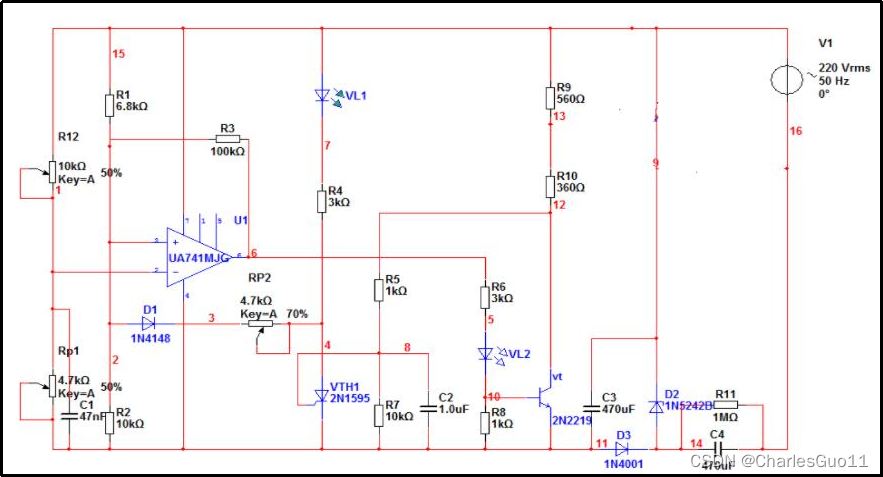

   此处利用 Altium   Designer所绘制的原理图与网上的电路图有所区别，原电路图由220V电源输入，此处更改为VCC输入但需要在外部增加一个变压器，使得电路工作在15V电压左右。

2.元器件绘制：

(1) UA741MJG原理图和封装图：

   由于AD20自带原理图库中没有UA741系列的原理图以及封装图，因此我们采用自行绘制的形式完成

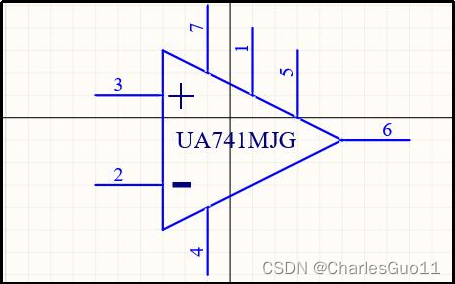

a.根据 电路图  画出UA741MJG原理图：

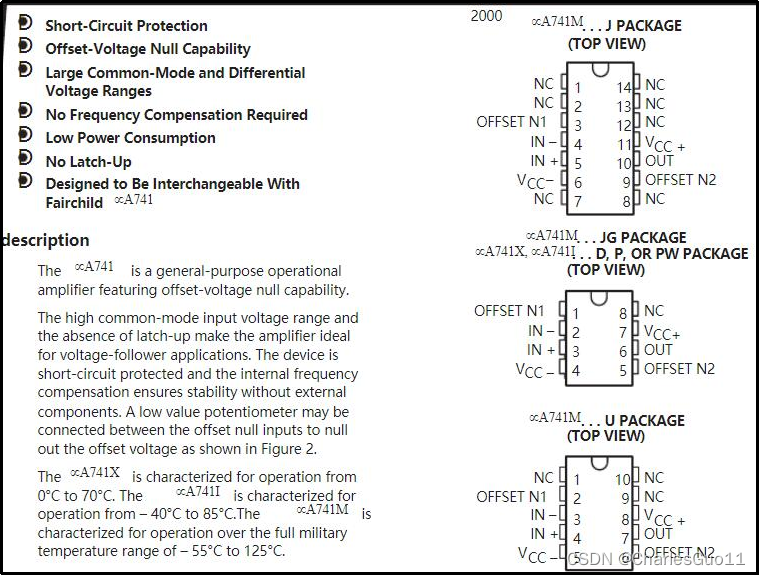

   b.上网查阅UA741MJG封装图：

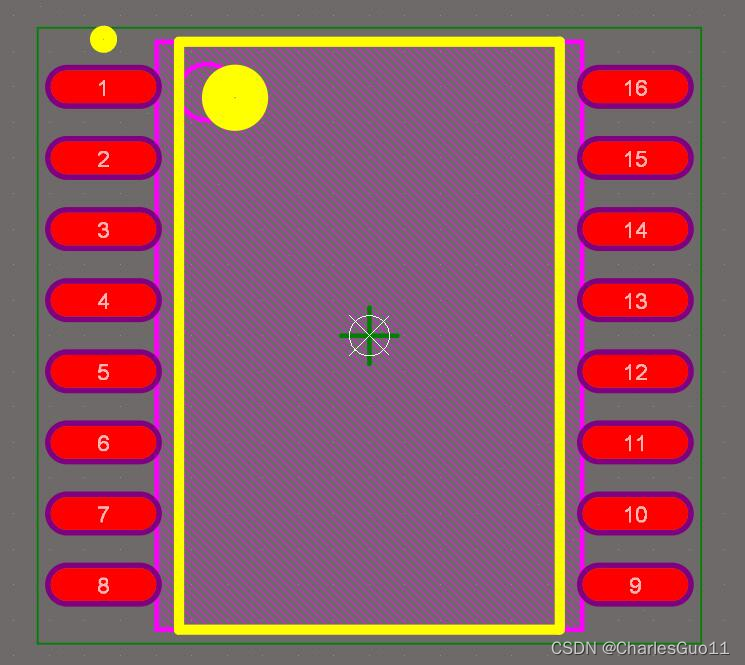

   根据上述封装图我们发现UA741MJG系列封装形式为SOIC格式，因此可以直接调用AD20中的封装库，并采用16引脚封装，调用出其封装图如图:

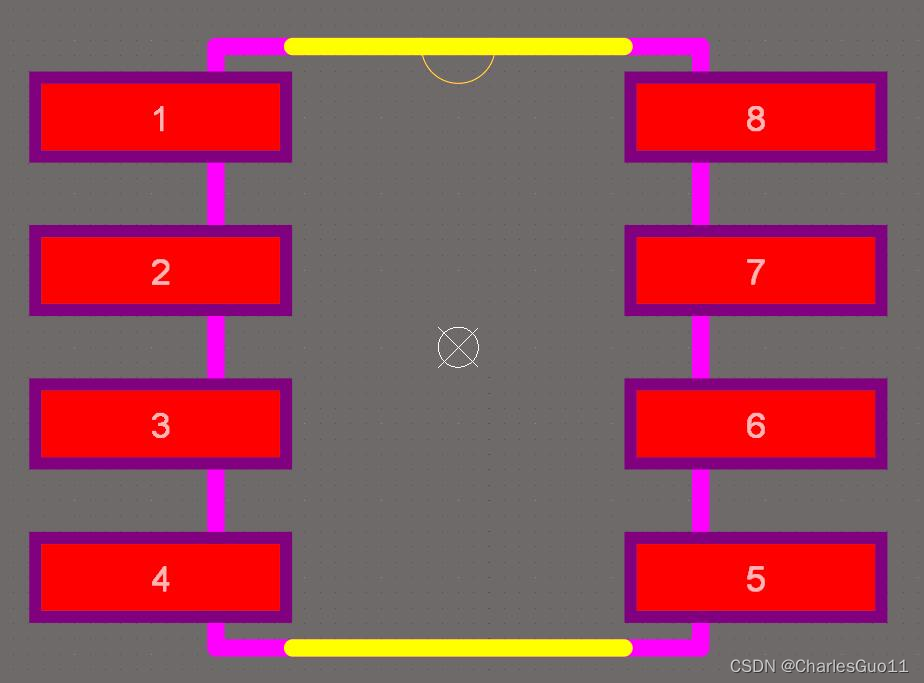

   但是在后续的实践当中我们发现Texas Instrument所生产的UA741MJG采用的封装格式为8引脚封装，为了简化封装电路，因此决定采用后者的封装图如图:

注：大部分原理图以及封装图均可以从网站：snapeda.com中获取

(2）双向晶闸管2N1595原理图和封装图

   同样由于AD20自带库中找不到晶闸管的原理图以及封装图，因此此处决定自行绘制

a.根据电路图画出2N1595的原理图：
