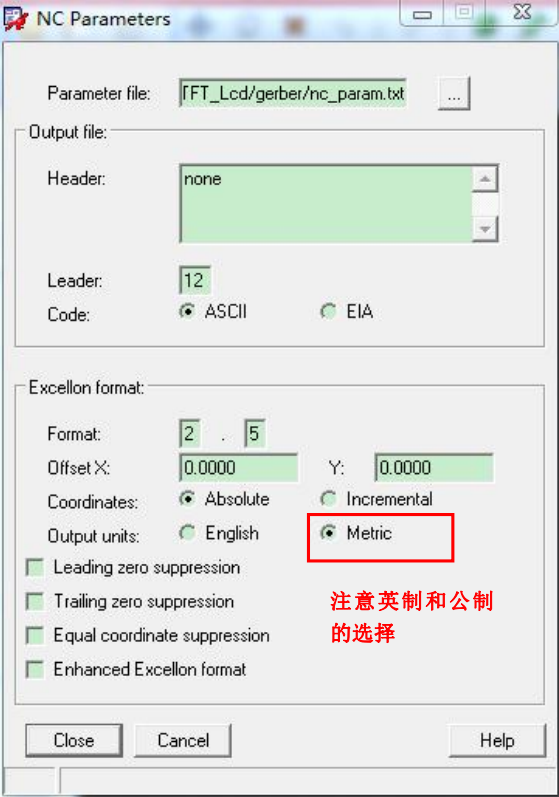

1.执行 Manufacture→NC → NC Parameters，按默认设置，点 Close 后生成 nc_param.txt。

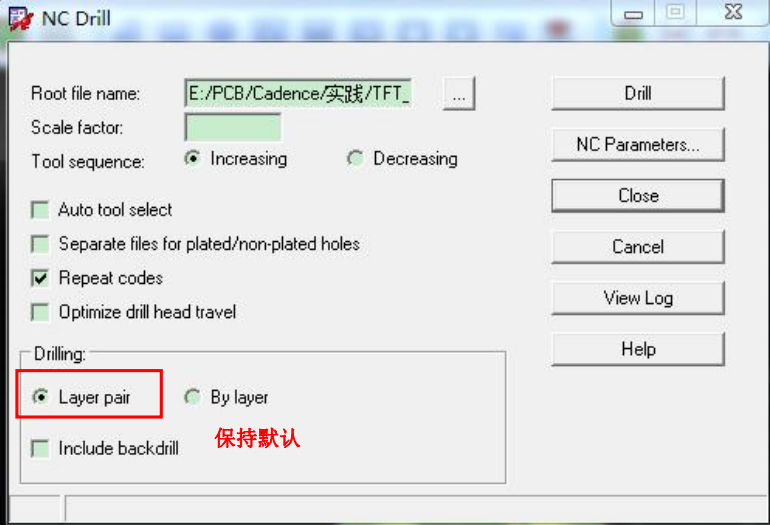

2.执行 Manufacture → NC → NC Drill，如果有盲孔或埋孔，则 Drilling 中 选择 By Layer，否则默认，点 Drill 生成*.drl 文件，点击 Viewlog 可以查看日志 信息。

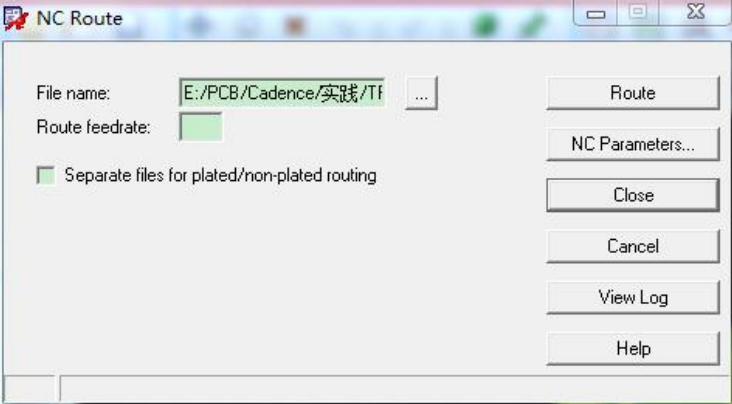

3.不规则孔的钻孔文件生成：执行 Manufacture → NC → NC Route，默认 设置，点击 Route 生成*.rou 文件，点击 Viewlog 可以查看日志信息。

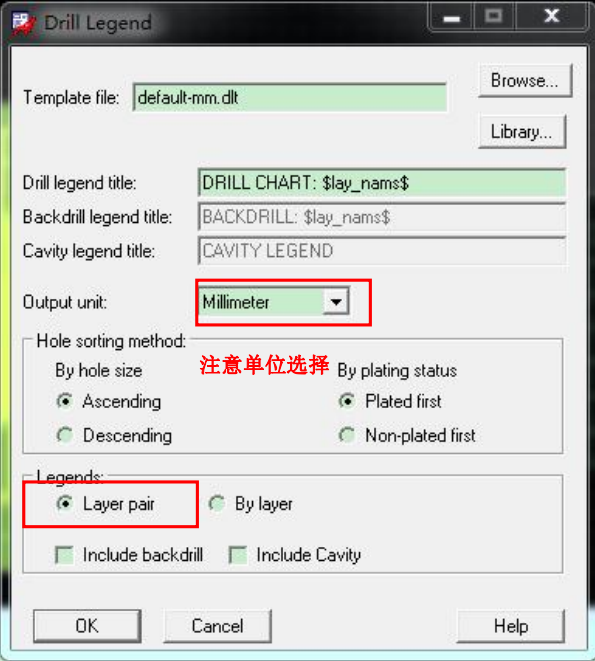

4.钻孔表及钻孔图的生成：执行 Manufacture → NC → Drill Legend，如果 有盲孔或埋孔，则 Drilling 中选择 By Layer，否则默认（单位为 mil），点击 OK 生 成*.dlt 文件。
此时跟随鼠标会生成一个表格，将它放在 PCB 旁边，如下图。
