【Allegro软件操作实战90问解析】第47问：Allegro软件的CUT功能使用方法

答：CUT功能，就是切除一整段线中间一部分的功能，是删除功能下所附属的一个功能，可以CUT的对象可以是电气走线，如cline，也可以说非电气走线，如line，操作的方法都是一致的。这里以CUT一段Cline为例，讲解一下CUT功能的使用，

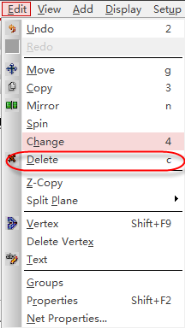

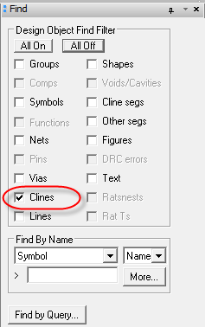

第一步，CUT功能是附属在删除功能下的一个命令，需要先执行删除命令，点击执行菜单命令Edit-Delete进行删除，如图5-146所示，然后在Find 面板 中选择Cline，其它对象都不要进行选择，如图5-147所示，建议大家养成良好的设计习惯，删除什么对象，在Find面板就选择什么对象；

                                                      图5-146 执行删除命令示意图

                                                    图5-147  Find面板选择对象示意图

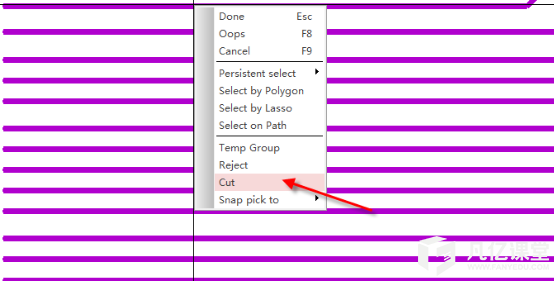

第二步，执行好此命令之后，在需要CUT的Cline属性上点击鼠标右键，选择cut命令，如图5-148所示，然后用鼠标去点击CUT走线部分的两个端点即可，用鼠标左键去点击两下；

                                                     图5-148 执行cut命令示意图

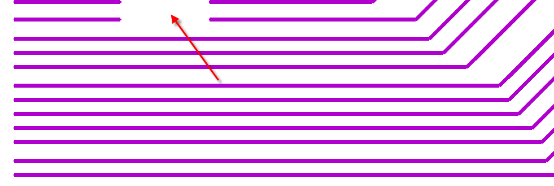

第三步，执行命令完成以后，如图5-149所示，前面两根走线就被我们CUT掉了中间一段，命令目前只能单独操作，不能进行多根的框选Cut；

                                             图5-149 cut命令执行完毕示意图

第四步，对于Cut非电气的走线，比如丝印线、阻焊开窗所绘制的线等等，操作的办法是一致的，这里不做过多啊的赘述。

上述，就是使用Cut功能的方法 解析 ，一般多用于多根走线走线交换管脚顺序之处，以及处理丝印上阻焊的部分。
