Allegro中层叠结构菜单说明

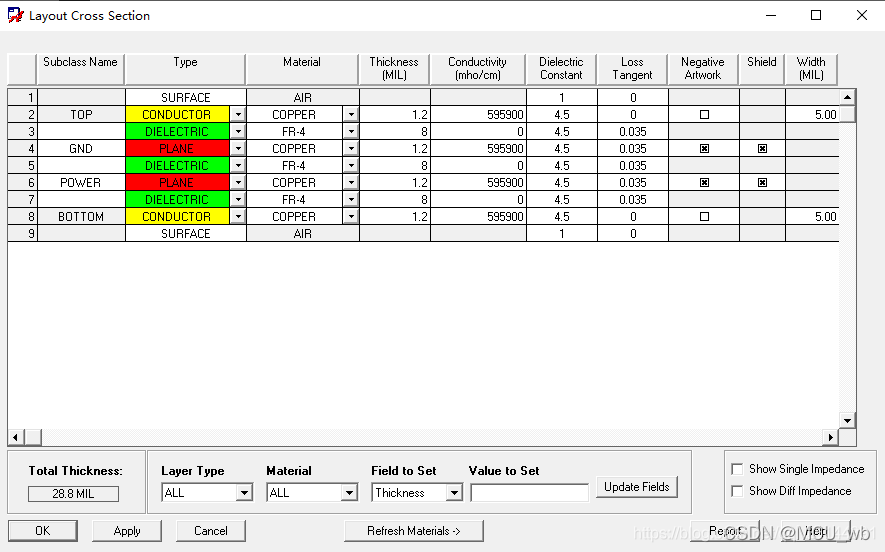

1.执行 Setup -Cross-section命令，如图所示


   **Subclass Name：**是该层的名称，可以按照自己的需要来填写。

   **Type ：**选择该层的 类  型，有三种：

   （·**CONDUCTOR：**走线层；·**PLANE：**平面层，如GND平面；·**DIELECTRIC：**介电层，即隔离层。)
Material ：设置的是该层的材料，一般根据实际PCB板厂提供的资料来设置。
(·COPPER:铜皮 ； ·FR - 4:玻璃纤维)

   **Thickness ：**设置的是该层的厚度，如果是走线层和平面层则是铜皮的厚度。

   **Conductivtl：**设置的是铜皮的 电阻 率。
Dielectric Constant：设置介电层的介电常，与Thickness列的参数一起都是 计算阻抗 的必要参数。

   **Loss Tangent：**设置介电层的正切损耗。

   **Negtive Artwork：**设置的是该层是否以负片形式输出底片，(若勾上，则设置为负片；反之，为正片。

Apply / OK ，保存退出
