Allegro如何自动添加测试点操作指导
在进行PCB设计的过程中，在许多具体的应用场合下，为了确保电路的可测试性与可靠性，设计师常常需要在PCB板上的关键网络节点处精心添加测试点。
这些测试点如同电路中的“观察窗口”，为后续的生产测试、功能验证以及故障排查提供了至关重要的接入途径。
想象一下，在一片布满精密线路的绿色或蓝色PCB板上，那些小巧而醒目的测试点（通常为圆形或方形的金属焊盘）如同夜空中的星辰，点缀在复杂的电路网络之中。
它们不仅在视觉上形成了一种有序的布局美感，更在实际操作中扮演着不可或缺的角色——当测试仪器的探针轻轻触碰这些测试点时，便能精准地读取电路信号、检测连接状态，仿佛为工程师打开了一扇通往电路内部世界的神秘大门。

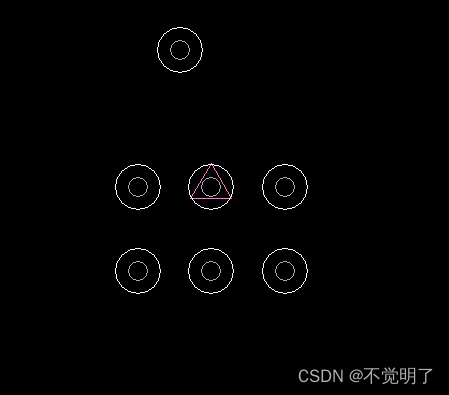

如下图所示，这些精心布置的测试点与周围的线路、元件和谐共存，共同构成了一个既美观又实用的电子系统基础。

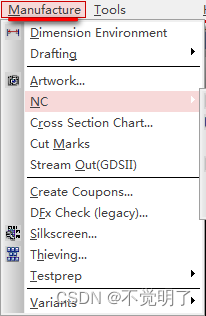

测试点除了可以手动逐个添加之外，Allegro还支持自动添加测试点，具体操作如下
