(2) PIN的定義
如果用第一種方式產生Netlist的話，就要對於一些Power pin加以定義。
1.滑鼠點選想定義的零件。
2.點選選單中Edit> Part 。
3.用滑鼠點選想定義的Pin腳。

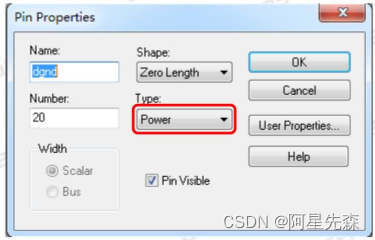

4.點選 功能表 中Edit>Properties，透過這些步驟就看到了下面的這個對話方塊了。
在這裏主要是把Type欄位的選項確定為Power的類型，因為在用Allegro PCB Editor的介面轉出netlist時，有相同PinName時就不能把netlist順利的轉出，除非它的Type是Power類型的，因此就要在這裏定義為Power Pin。
一些附加限制的加入（Add Property）
(3)在Capture中可以先加入一些關於Constraints的初步設定，
1.標點選想定義的零件。
2.點選功能表中Edit>Properties，透過這些步驟就看到了下面的這個對話方塊了。
而在這裏強調的是要定義各個零件的F
