Allegro检查原理图与PCB一致性

阅读数 5
点赞 0
article_banner


Allegro 检查原理图与PCB一致性

原理图网表

在orCAD Capturer中生成原理图网表，方法如下。

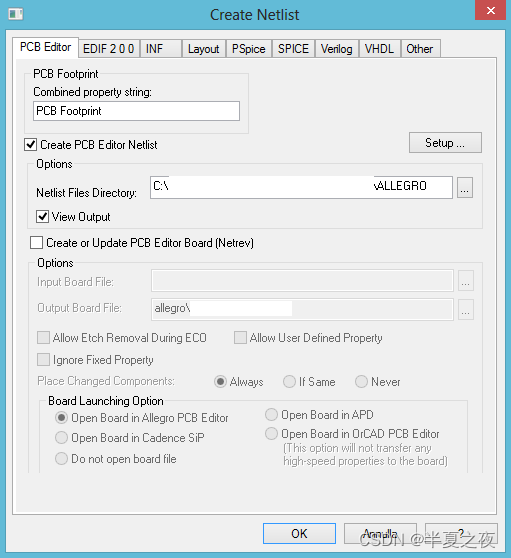

软件 菜单栏：Tools–> Create Netlist --> 下图
在这里插入图片描述

导入网表到PCB Editor生成xml

  1. 打开allegro PCB Editor(建议先保存到指定位置,如F:\pcb_project\demo\my_pcb\compare_demo.brd)
  2. 导出原理图网表，同时勾选Create PCB XML from input data
  3. 在Step 1中指定位置可以看到F:\pcb_project\demo\my_pcb\compare_demo_sch.xml

在这里插入图片描述

借助 设计 比较工具

  1. 使用PCB Editor打开已经设计好的PCB文件(如demo_connected.brd)
  2. 打开已经设计好的PCB xml网表,Allegro PCB Deigner菜单栏Tools–>Design Compare–>下图<
