Adams学习笔记 第二讲：Adams入门示例

Adams学习笔记 第二讲 Adams入门示例

• Falling Stone石头坠落
• 问题描述 使用步骤 结论与分析

    软件环境：Adams2018（官方文档使用的开发环境为2013.2）


    声明：本讲内容参考官方教程《 Supplemental Adams Tutorial Kit》，内容跟其有很多重复的地方，由于个人水平有限，详细了解具体的使用方法请访问其官网： https://www.mscsoftware.com/product/adams

教程中初级示例共有14个，通过该教程我们可以学会怎样创建体；怎样通过关节连接体；怎样创建运动；怎样测量位置、速度及加速度；怎样查看结果等。

Falling Stone石头坠落

Falling Stone是该 教程 中提到的入门级中第一个例子，下面我将结合官方教程对该示例进行详细的介绍。

问题描述

当石头以初速度为0下落时，下落过程仅受重力作用影响，测量石头下落过程中1S内位置，速度及加速度情况。

使用步骤

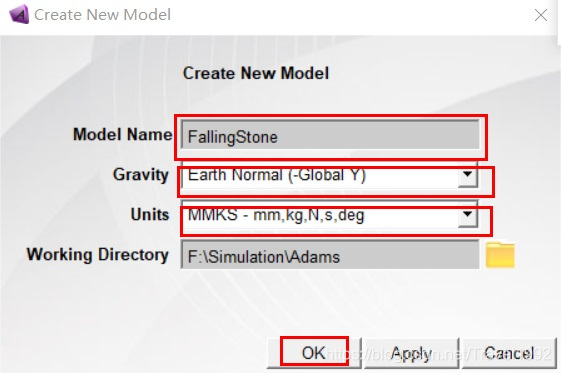

1. 创建一个新的模块

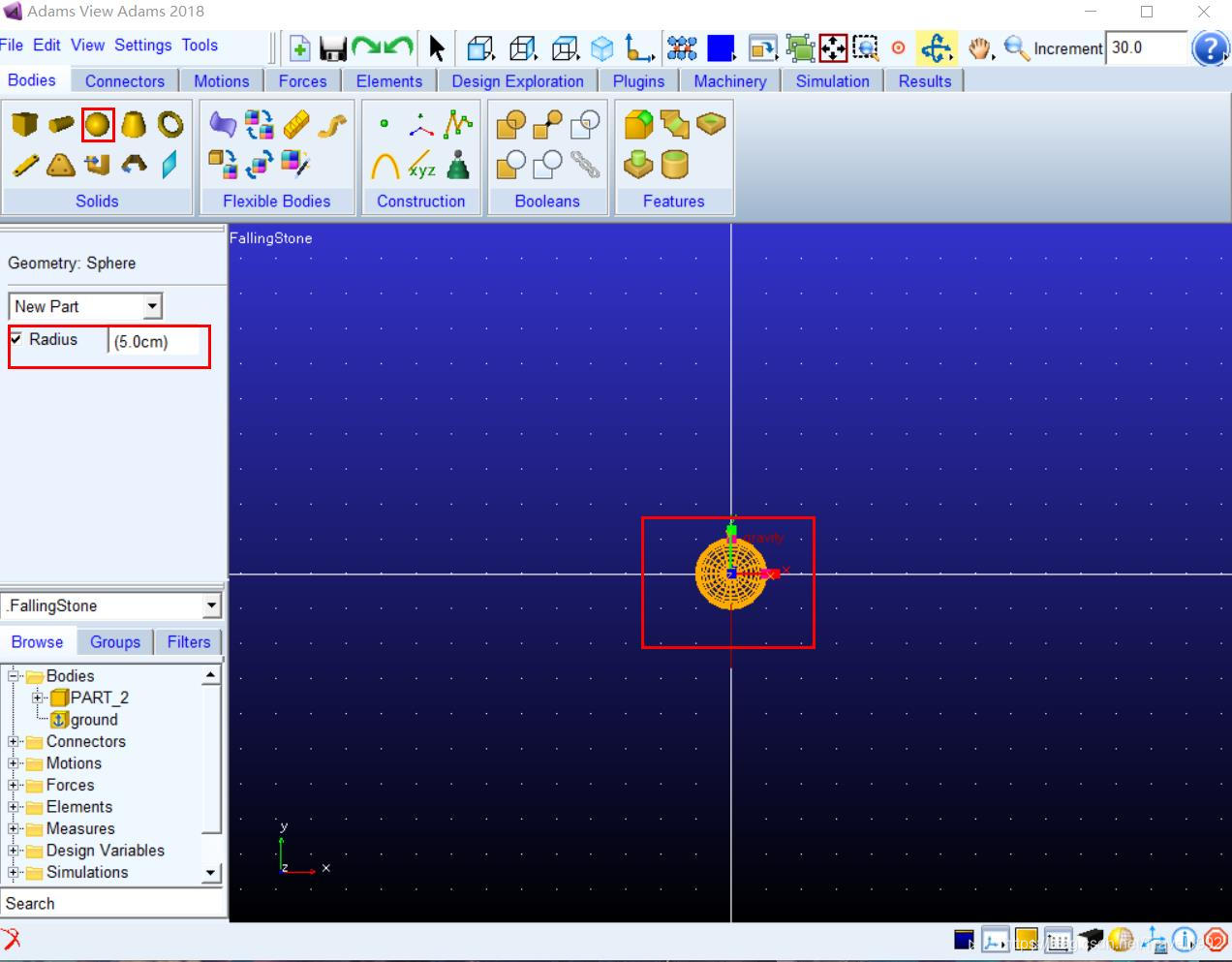

2. 创建体—石头

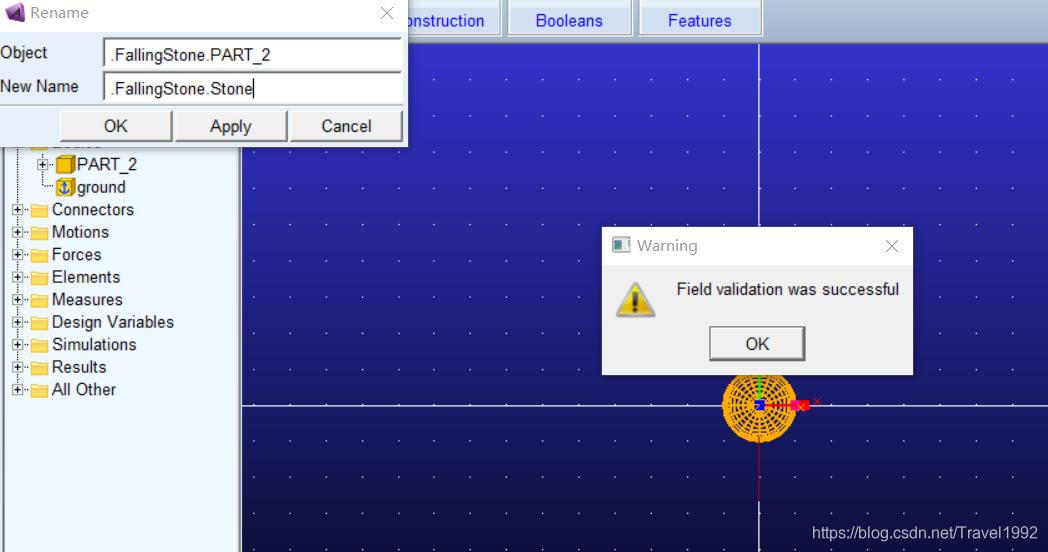

3. 重命名体，并验证

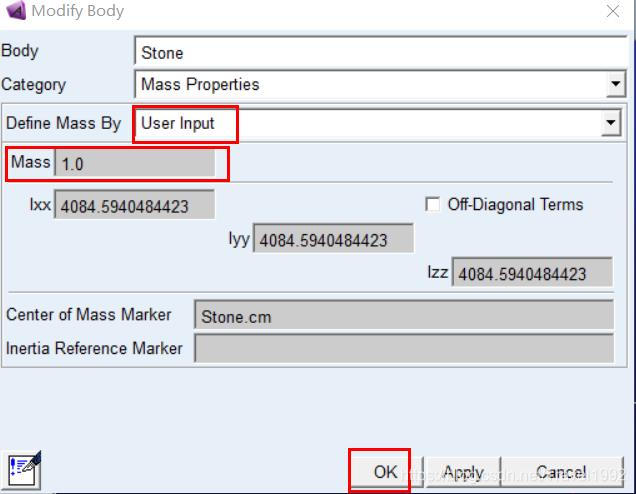

4. 修改体（石头）属性

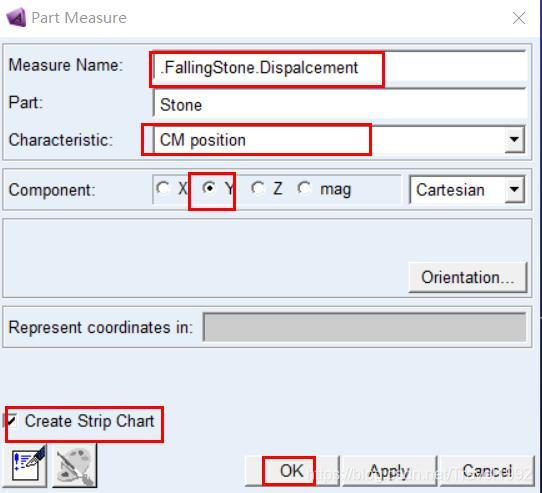

5. 设置测量内容，这里仅测量位置，速度和加速度的设置方法相同。

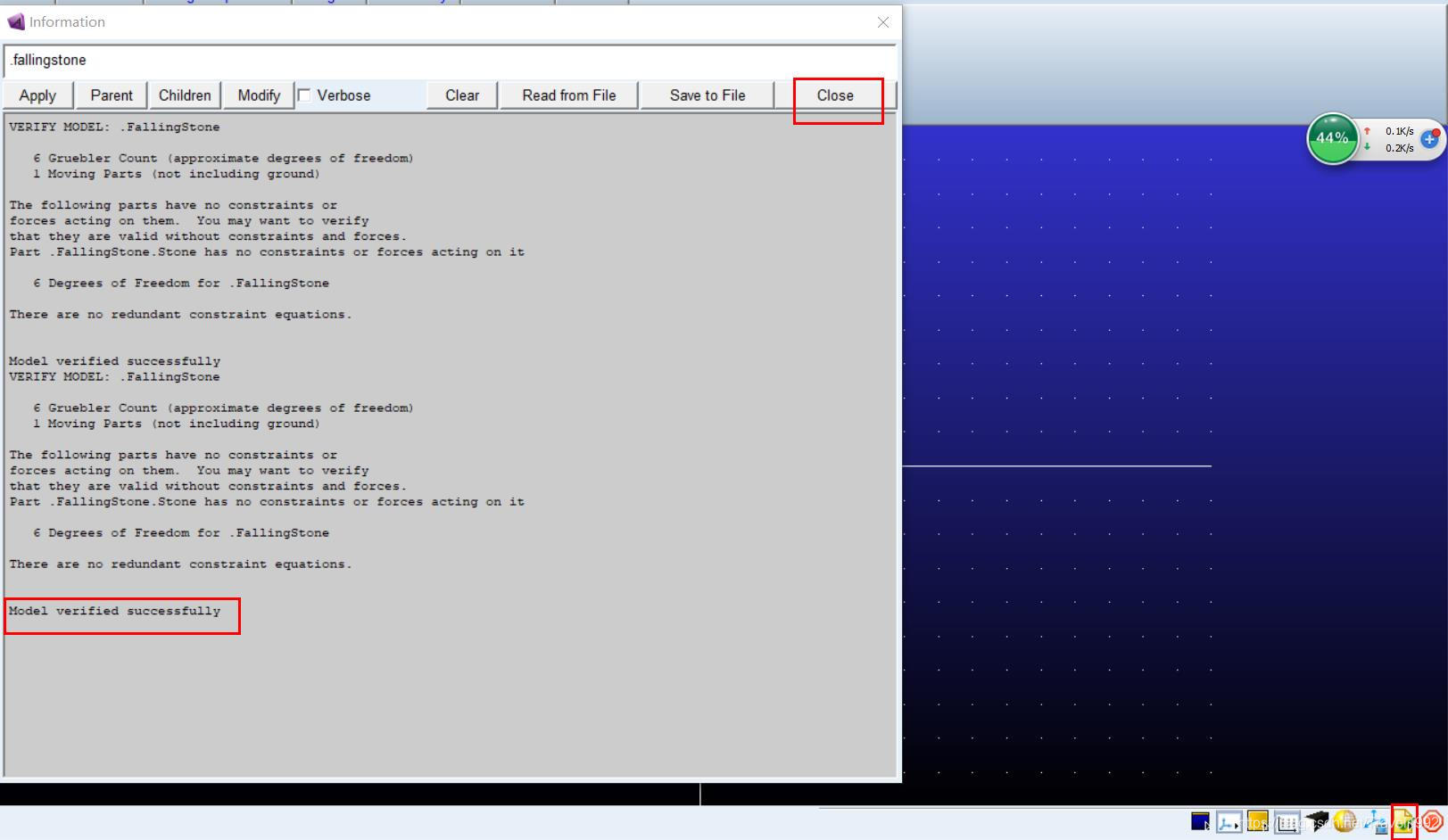

6. 确认模型

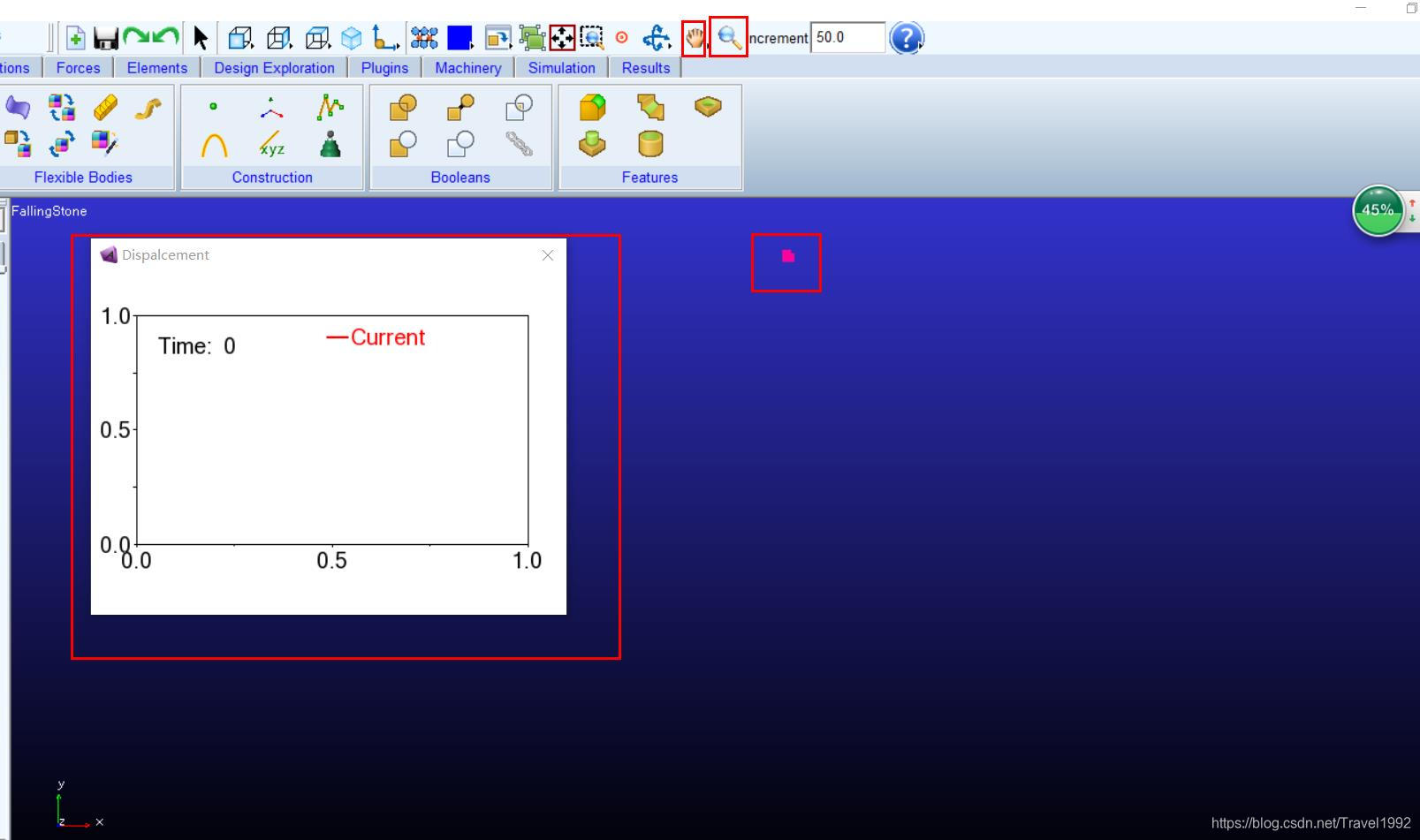

7. 缩放并移动体位置，使其缩小并位于屏幕上方

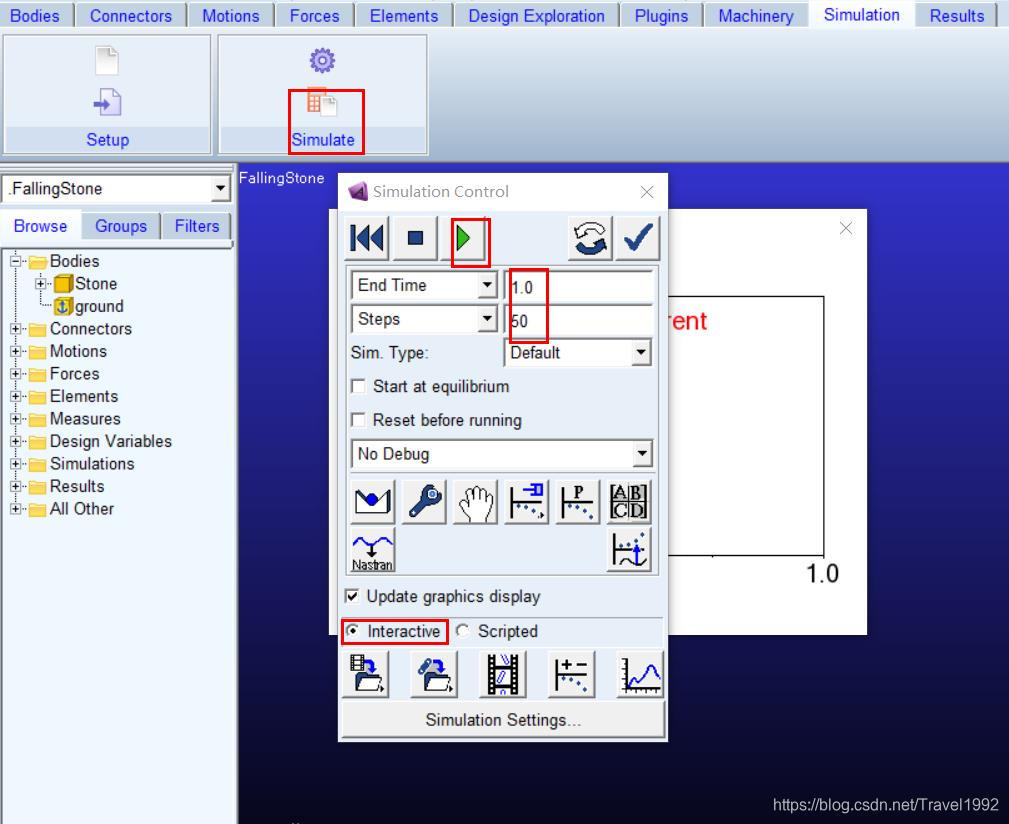

8. 设置仿真

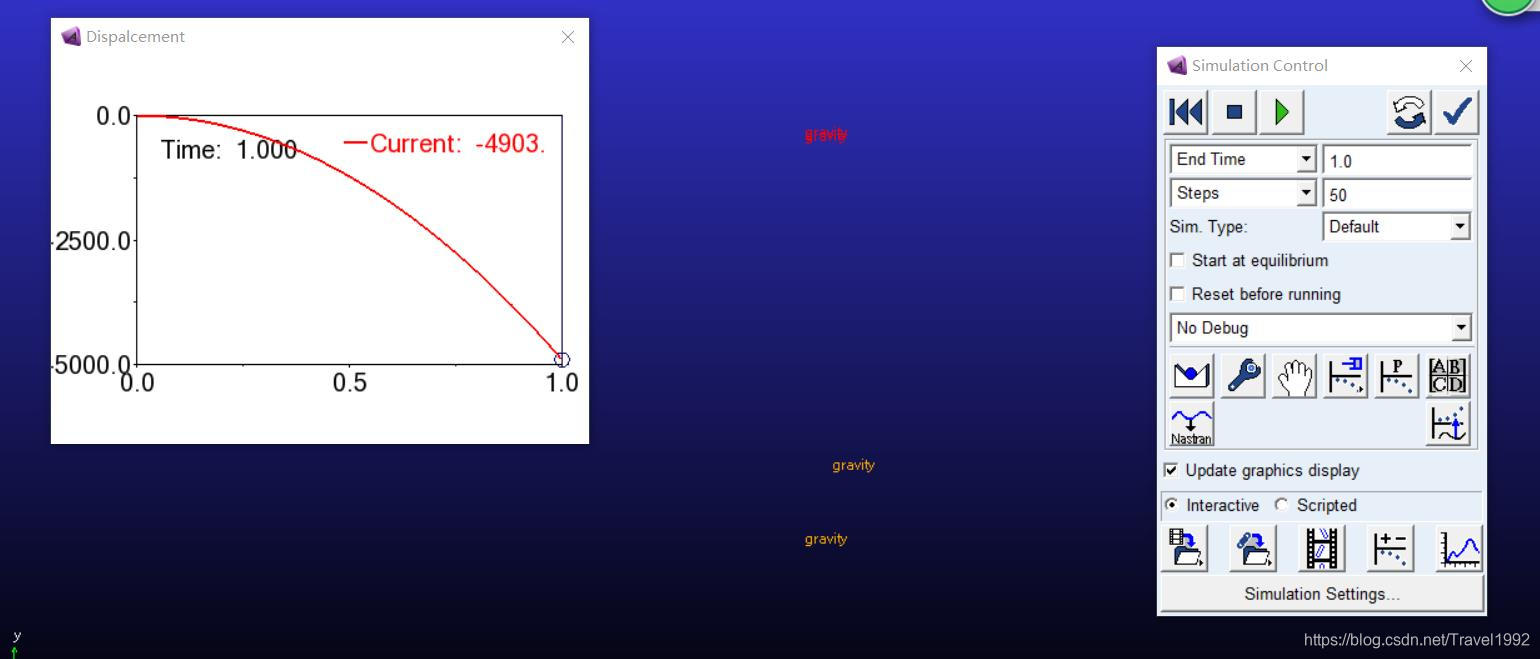

9. 显示结果


结论与分析

根据 公式 y = 1 2 g t 2 y=\frac{1}{2}gt^2 y=21​gt2得到1s后石头的位置为-4905mm，Adams 仿真 结果为-4903mm，两者有0.04%的的区别。
