ABAQUS软件实训(四)：Mesh模块之六面体网格划分技巧

一、准备工作

使用的素材下载：mesh.zip - 蓝奏云

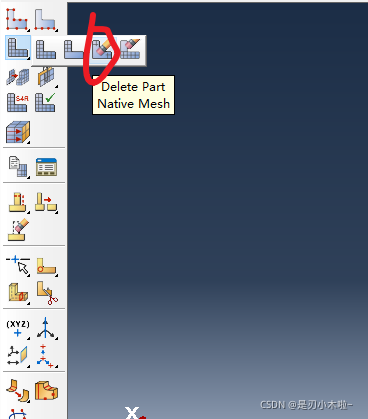

下载后，在Abaqus中导入sk2.cae文件，进入mesh中，将其 网格划分 擦除：

再到左侧的树中，删除掉所有的“Partion cell-x”，得到最原始的模型：

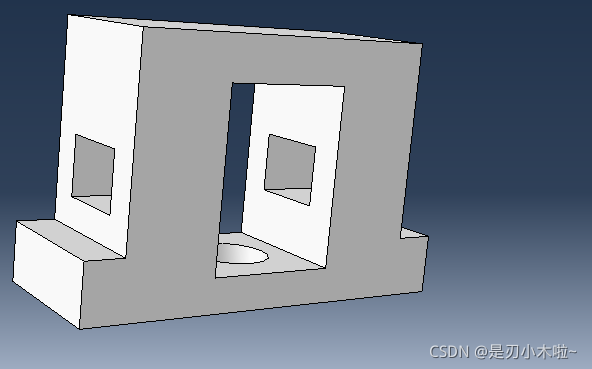

原始模型如图所示：

也看完了结果，也删除了结果，现在开始从0做起。

二、网格划分预处理

2.1 模型分析

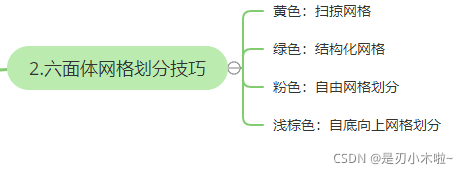

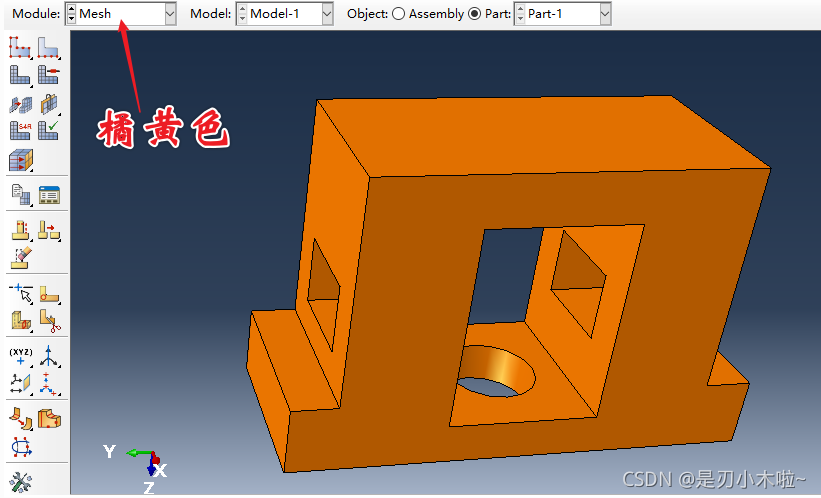

进入mesh中，整个几何体变成了橘黄色，橘黄色的意思是当前无法直接进行网格自动化分。针对这次较为规则的模型，最好的方案还是进行模型切割。

2.2 模型切割

2.2.1 方式一：创建切割面的方式

首先对两边的耳朵进行切分：

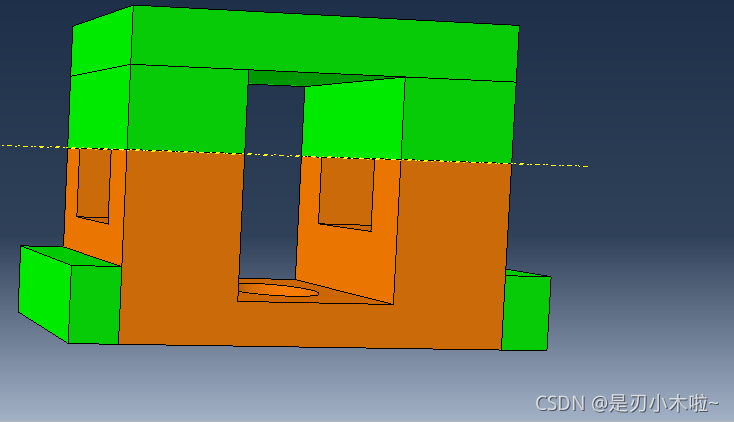

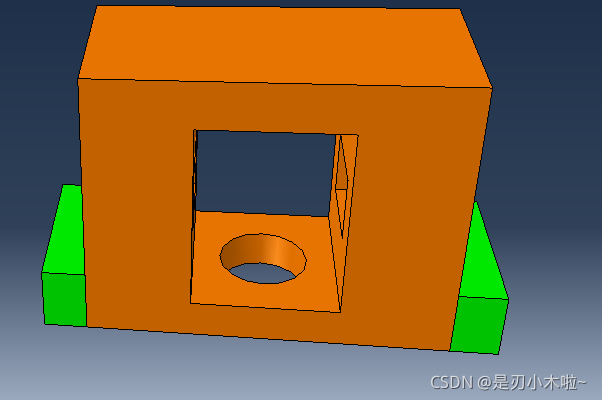

切分后的耳朵是绿色，绿色说明这个耳朵可以进行网格划分了。

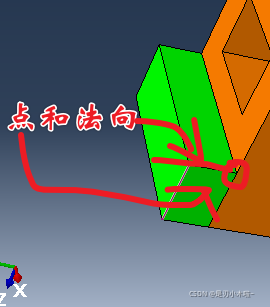

再切另一边的耳朵，选中较大的那个几何体，按住鼠标中间完成选择，同样选择点和法向进行切割：

所谓切割，就是找一个平面，可以通过三个点来确定，也可以通过一个点及一个向量确定

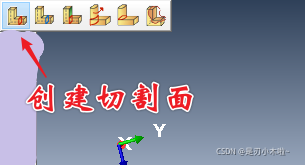

这个方法给的是三种办法来确定切割面：

2.2.2  基于基准面的方式

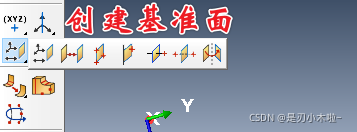

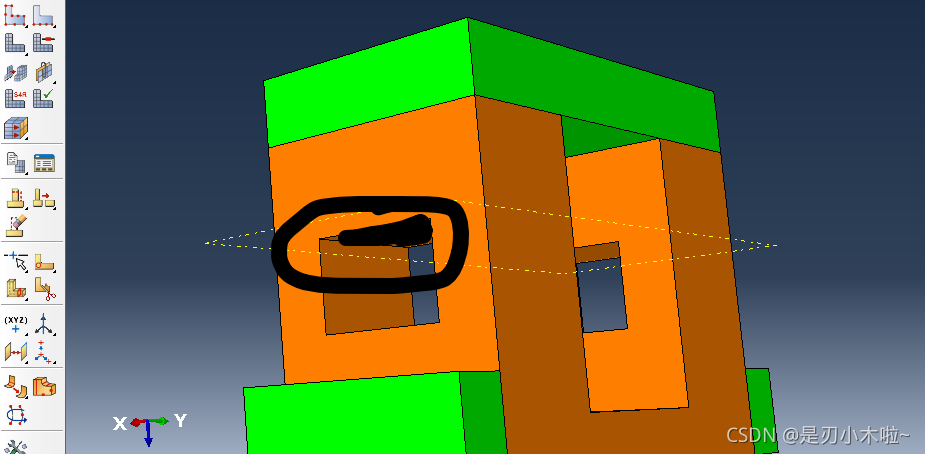

基于涂黑的那个平面新建一个基准面（上图的第二个），距离黑色的那个平面0距离即可：

选择这个第二个进行切割：

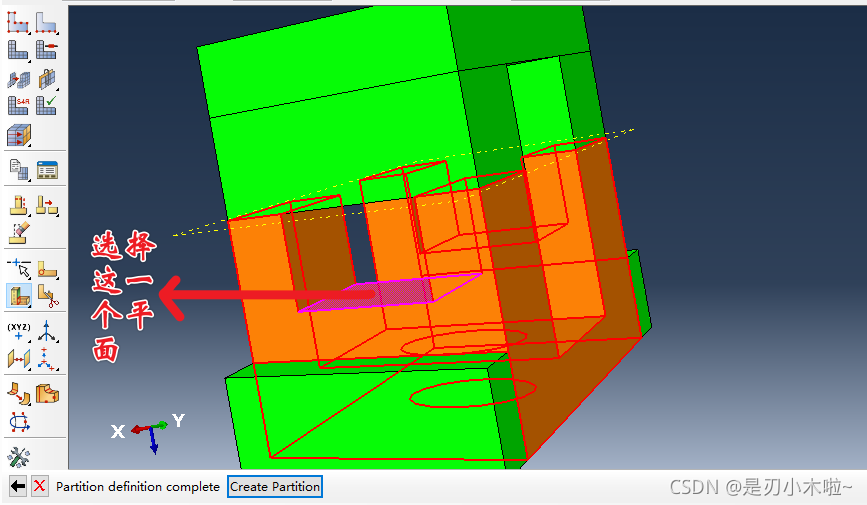

2.2.3 延伸表面的切割方式

即选择一个表面，等于选择了这个表面的无限扩大的面。其实就是在2.2.2那个情况下，不需要新建一个平面，就能实现同样的效果。

切割效果：

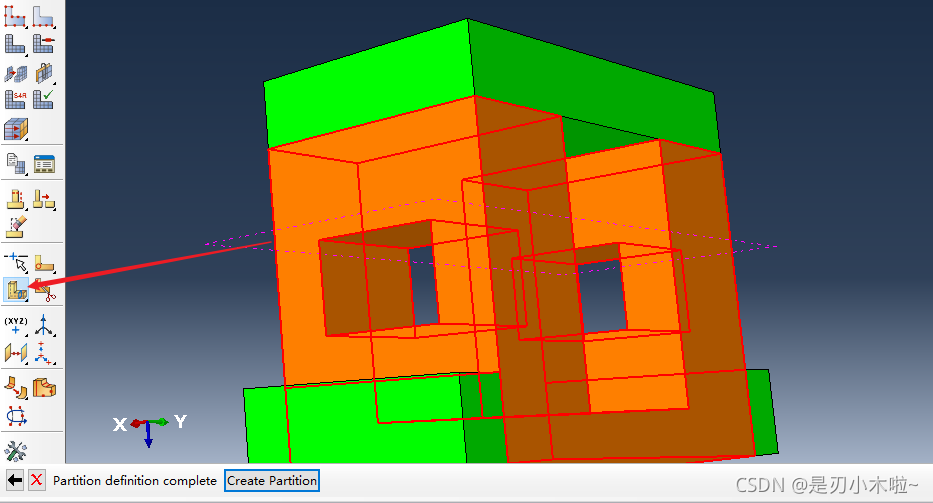

再次使用这个功能，进行切割：

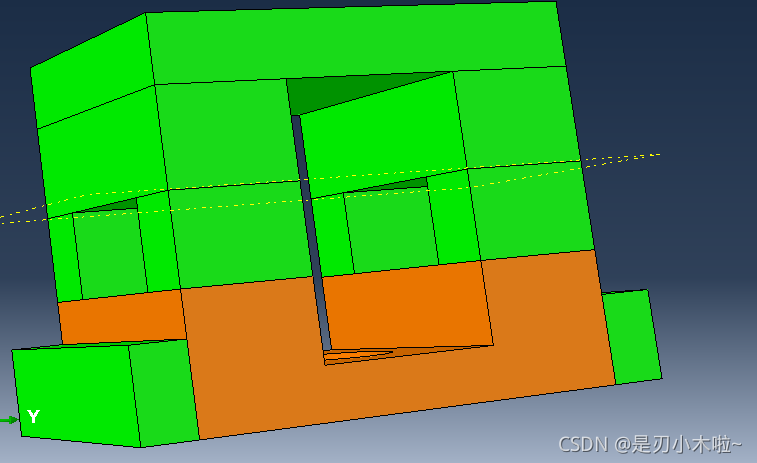

结果：

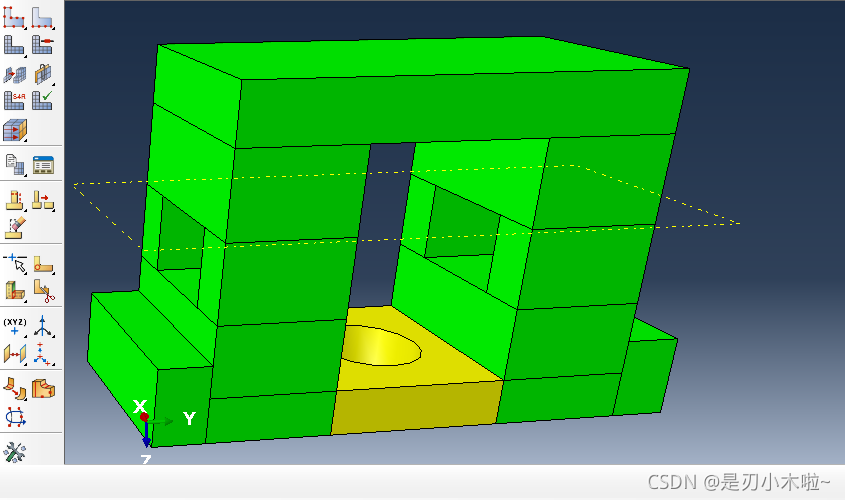

现在底部是黄色的，说明这部分可以通过扫掠的方式进行划分。 但是中间有个圆孔，扫掠不是很合适。可以再进行切割：

2.2.4 人为干预的扫掠切割

现在只剩下面那个带圆孔的方形了，在前面一节了解过，一个圆形会这样去划分：

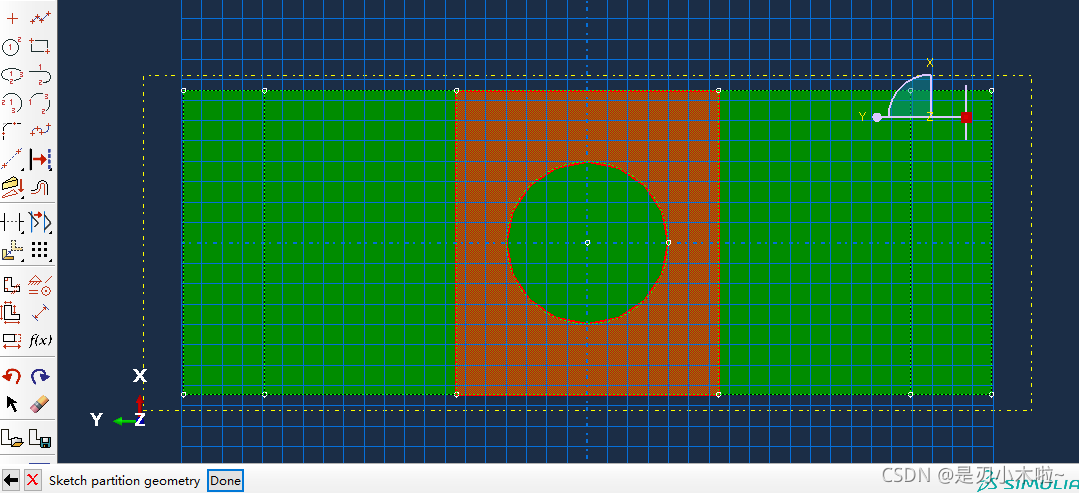

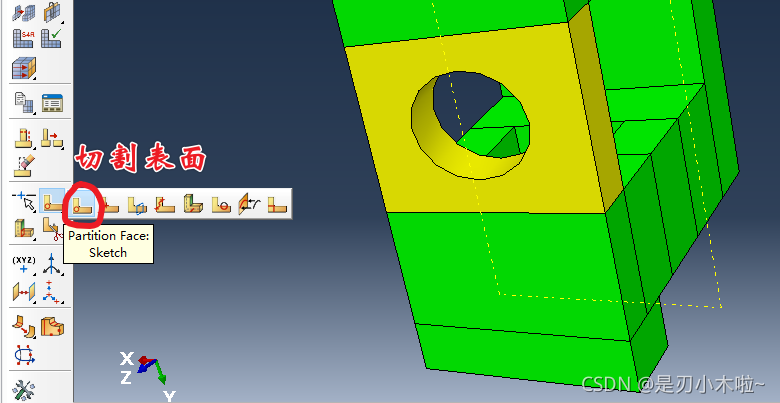

同样的，对于底板下面那个部分，可以这样做：

于是就可以进行操作了：

确定后实现对地面进行切分：

尝试对几何体进行切割：

依次选择体、选择边、选择沿着一个方向切割：

最终效果：

三、网格划分

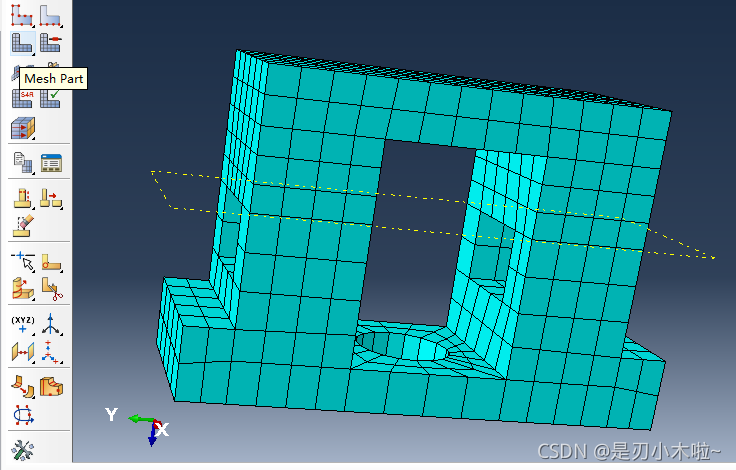

直接进行自动网格划分，整体来说还算可以：

对于这些地方，可以设置人为划分：

网格划分倒是没有标准答案，但是太乱太不规则肯定是不行的，后面会介绍如何对划分质量进行查看。
